Trong một phòng đo lường, câu hỏi khó không phải là “điện áp bằng bao nhiêu” mà là “sai số của con số đó là bao nhiêu, và ai bảo chứng cho nó”. Khi cần đo điện áp DC độ chính xác cao để hiệu chuẩn thiết bị cấp dưới hoặc để đánh giá một chuẩn nội bộ, một đồng hồ vạn năng 6,5 chữ số thông thường không còn đủ: độ không đảm bảo đo của chính thiết bị đo trở thành thành phần lớn nhất trong bài toán.

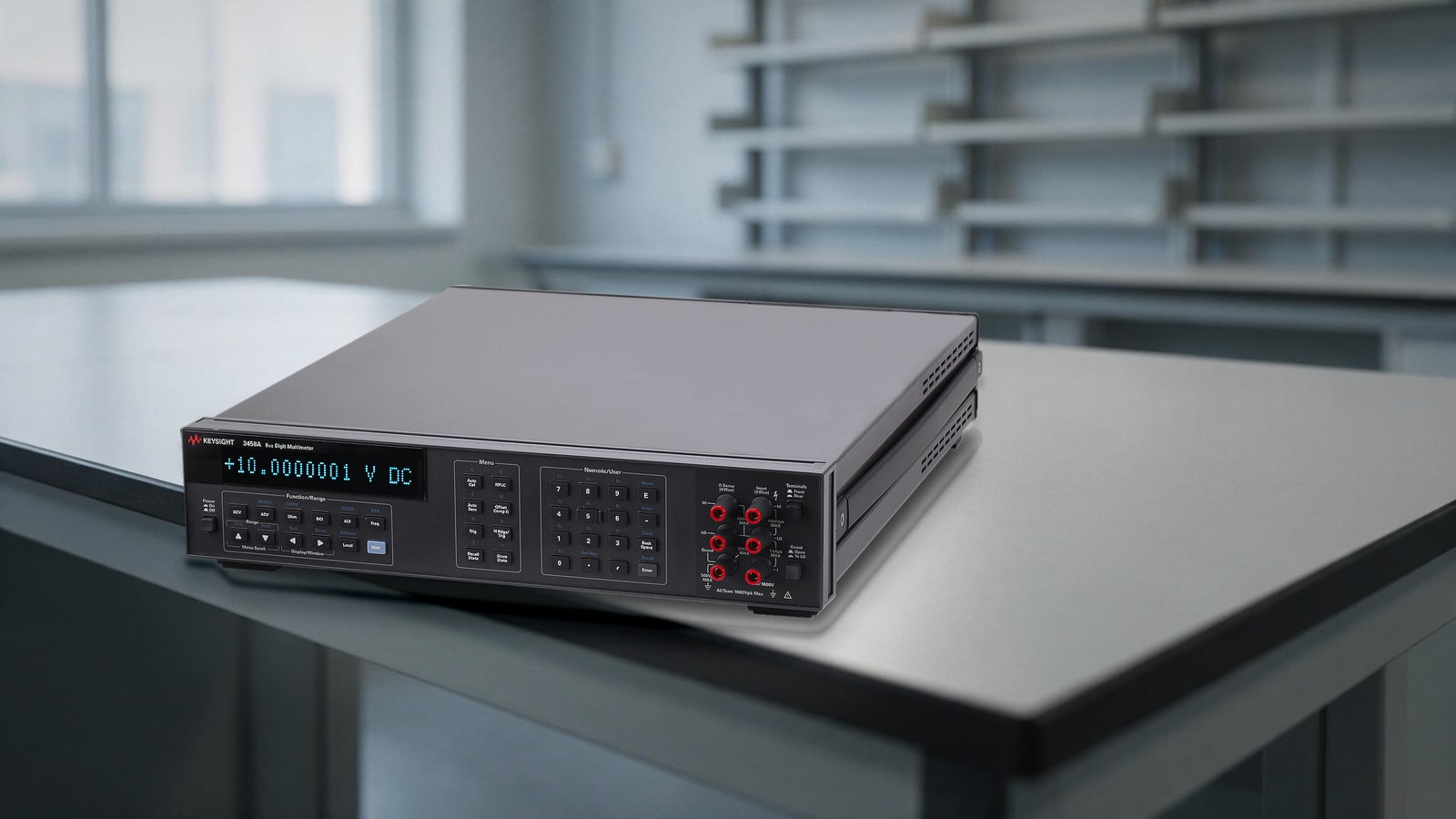

Keysight 3458A là câu trả lời quen thuộc cho tình huống đó. Đây là đồng hồ vạn năng để bàn 8,5 chữ số đã trở thành chuẩn tham chiếu thực tế của các phòng hiệu chuẩn trên thế giới, và vẫn đang được Keysight sản xuất — bản data sheet mới nhất được phát hành tháng 6 năm 2026. Bài viết này giải thích máy làm được gì, những con số nào thực sự quan trọng, và một nhà máy hay phòng thí nghiệm tại Việt Nam nên đọc thông số của nó như thế nào.
Tóm tắt nhanh
- “Đo điện áp DC độ chính xác cao” trong phòng hiệu chuẩn được quyết định bởi độ tuyến tính, nhiễu nội và độ ổn định ngắn hạn, không phải bởi số chữ số hiển thị.
- Keysight 3458A cho 8,5 chữ số dùng được nhờ nhiễu nội dưới 0,01 ppm rms, và sai số đo chuyển chuẩn ở dải 10 V chỉ 0,05 ppm số đọc + 0,05 ppm dải.
- Mọi thông số ppm luôn gồm hai thành phần (theo số đọc và theo dải) và luôn gắn với một dải cụ thể — 0,55 ppm là con số của dải 10 V, không phải của mọi dải.
Đo điện áp DC độ chính xác cao khác gì đo bằng đồng hồ vạn năng thông thường?
Khi nói đo điện áp DC độ chính xác cao, người làm đo lường không nói về số chữ số trên màn hình mà nói về ba đại lượng mà người dùng phổ thông hiếm khi để ý.
Thứ nhất là độ phân giải dùng được. Một máy có thể hiển thị nhiều chữ số nhưng nếu nhiễu nội của nó lớn hơn chữ số cuối thì những chữ số đó chỉ là nhiễu được in ra màn hình. Nhiễu nội của 3458A dưới 0,01 ppm rms, đó mới là lý do 8,5 chữ số là phân giải dùng được chứ không phải con số quảng cáo.
Thứ hai là độ tuyến tính. Khi bạn dùng một thiết bị để so sánh hai giá trị gần nhau — chẳng hạn đối chiếu một chuẩn Zener 10 V với một chuẩn khác — sai số tuyệt đối của máy phần lớn bị triệt tiêu, còn cái quyết định là máy có tuyến tính hay không. Độ tuyến tính của bộ chuyển đổi A/D nhiều độ dốc trong 3458A đã được đặc trưng trong khoảng ±0,05 ppm của 10 V bằng dãy chuẩn Josephson — tức là được kiểm chứng bằng chuẩn lượng tử, không phải bằng một thiết bị thương mại khác.
Thứ ba là khả năng đo chuyển chuẩn (transfer). Ở dải 10 V, sai số đo chuyển chuẩn trong 10 phút ở nhiệt độ tham chiếu ±0,5 °C chỉ là 0,05 ppm của số đọc cộng 0,05 ppm của dải. Đây chính là phép đo mà một phòng hiệu chuẩn thực hiện hằng ngày khi truyền giá trị từ chuẩn cấp cao xuống thiết bị cấp dưới, và là lý do khiến 3458A được chọn cho công việc đo điện áp DC độ chính xác cao thay vì một máy có nhiều chữ số nhưng kém tuyến tính.
Vì sao phòng hiệu chuẩn chọn Keysight 3458A làm chuẩn so sánh?
Ngoài ba yếu tố trên, còn một lý do rất thực tế: chi phí duy trì. Toàn bộ dải đo và toàn bộ hàm của 3458A, kể cả AC, được hiệu chuẩn từ đúng hai chuẩn ngoài — một nguồn 10 V DC chính xác và một điện trở 10 kΩ chính xác. Phòng đo lường không cần sắm và duy trì thêm chuẩn AC riêng, đó là khoản tiết kiệm đáng kể trong bài toán đầu tư một hệ thống đo điện áp DC độ chính xác cao.

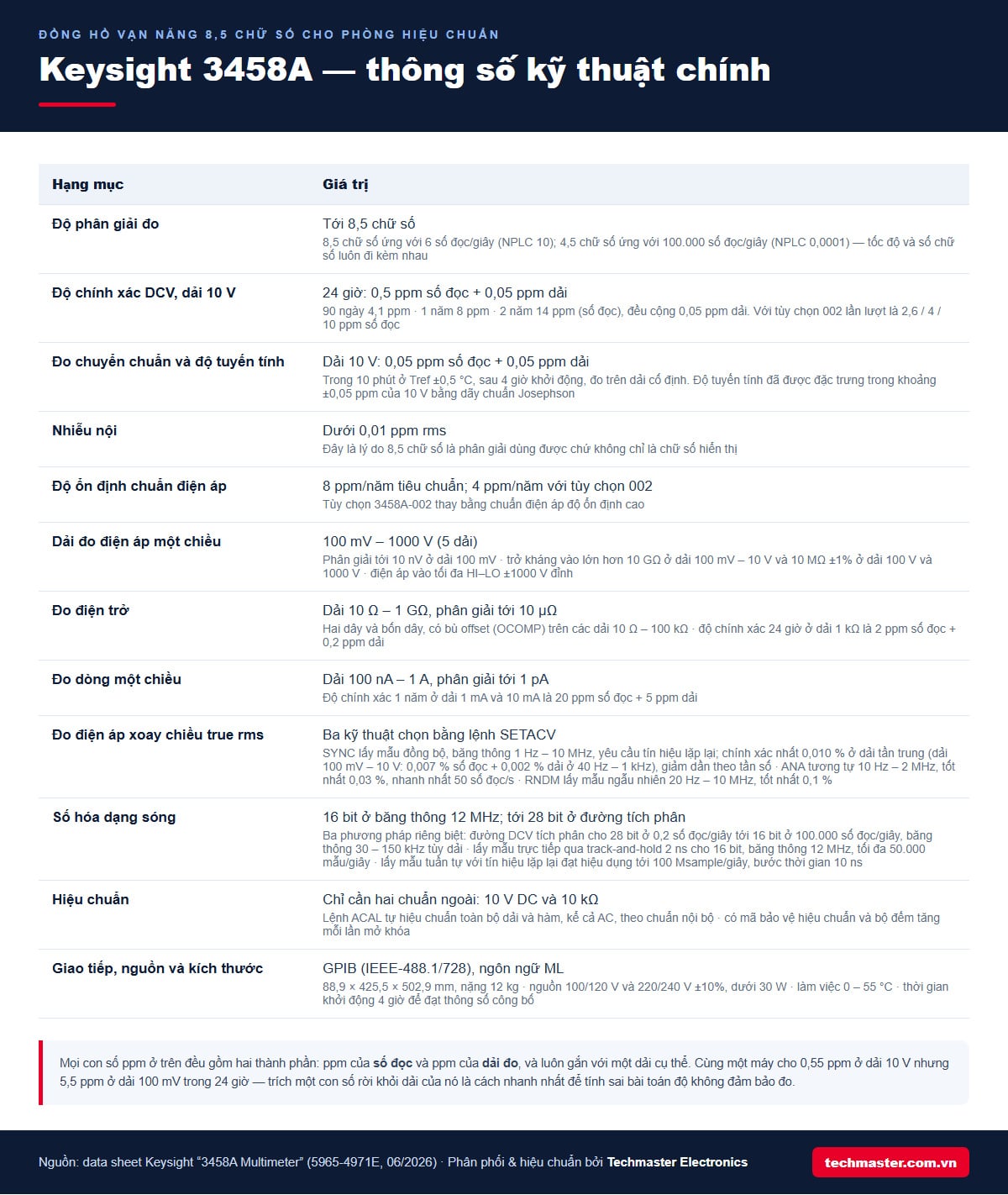

| Hạng mục | Giá trị |
|---|---|
| Độ phân giải đo | Tới 8,5 chữ số (6 số đọc/giây ở NPLC 10); 4,5 chữ số ở 100.000 số đọc/giây |
| Độ chính xác DCV, dải 10 V, 24 giờ | 0,5 ppm số đọc + 0,05 ppm dải |
| Độ chính xác DCV, dải 10 V, 1 năm | 8 ppm số đọc (4 ppm với tùy chọn 002) + 0,05 ppm dải |
| Đo chuyển chuẩn, dải 10 V | 0,05 ppm số đọc + 0,05 ppm dải (10 phút, Tref ±0,5 °C) |
| Nhiễu nội | Dưới 0,01 ppm rms |
| Độ ổn định chuẩn điện áp | 8 ppm/năm; 4 ppm/năm với tùy chọn 3458A-002 |
| Dải đo điện áp một chiều | 100 mV – 1000 V, phân giải tới 10 nV |
| Đo điện trở | Dải 10 Ω – 1 GΩ, phân giải tới 10 µΩ, 2 dây và 4 dây |
| Đo dòng một chiều | Dải 100 nA – 1 A, phân giải tới 1 pA |
| Số hóa dạng sóng | 16 bit ở băng thông 12 MHz (lấy mẫu trực tiếp); tới 28 bit ở đường tích phân DCV, băng thông 30 – 150 kHz; bước thời gian tới 10 ns |
| Hiệu chuẩn | Hai chuẩn ngoài: 10 V DC và 10 kΩ; tự hiệu chuẩn bằng lệnh ACAL |
| Kích thước và khối lượng | Cao 88,9 × rộng 425,5 × sâu 502,9 mm; 12 kg |
Những con số nào thực sự quyết định độ chính xác?
Đây là phần bị hiểu sai nhiều nhất, và cũng là phần quyết định bạn có tính đúng độ không đảm bảo đo của phép đo điện áp DC độ chính xác cao hay không. Mọi thông số độ chính xác của 3458A đều gồm hai thành phần: một phần tính theo ppm của số đọc và một phần tính theo ppm của dải đo. Trích một con số ra khỏi cặp đó là cách nhanh nhất để tính sai độ không đảm bảo đo.
Ví dụ cụ thể trong 24 giờ: ở dải 10 V, sai số là 0,5 ppm số đọc cộng 0,05 ppm dải, tức 0,55 ppm khi số đọc bằng đúng 10 V. Cũng máy đó, cũng 24 giờ, nhưng ở dải 100 mV thì sai số là 2,5 ppm số đọc cộng 3 ppm dải — 5,5 ppm khi số đọc bằng 100 mV, tức kém hơn mười lần. Con số “0,6 ppm trong 24 giờ” mà Keysight dùng ở phần giới thiệu của chính data sheet này là con số của dải 10 V, không phải của mọi dải. Vì vậy khi lập quy trình đo điện áp DC độ chính xác cao, việc chọn đúng dải đo quan trọng không kém việc chọn đúng máy.
Tương tự với tốc độ: 100.000 số đọc mỗi giây là tốc độ ở 4,5 chữ số. Muốn có đủ 8,5 chữ số thì tốc độ là 6 số đọc mỗi giây. Tốc độ và số chữ số luôn phải đi cùng nhau; giữa hai đầu đó máy cho phép chọn thời gian tích phân theo bước 100 ns để cân bằng đúng nhu cầu.
Ngoài ra còn hai điều kiện dễ bỏ sót. Các thông số 90 ngày, 1 năm và 2 năm chỉ đúng khi phép đo nằm trong vòng 24 giờ và ±1 °C kể từ lần ACAL gần nhất, ở nhiệt độ trong khoảng Tcal ±5 °C, trên dải cố định và có dùng MATH NULL. Và nếu bài toán của bạn cần liên kết chuẩn tới NIST thì phải cộng thêm 2 ppm số đọc cho sai số liên kết chuẩn ở phép đo điện áp.
Tự hiệu chuẩn ACAL giúp gì cho điều kiện vận hành tại Việt Nam?
Điều kiện khí hậu và hạ tầng điều hòa của nhiều phòng đo tại Việt Nam khiến nhiệt độ phòng dao động nhiều hơn mức lý tưởng, và nhiệt độ chính là kẻ thù lớn nhất của phép đo điện áp DC độ chính xác cao. Đây chính là chỗ lệnh ACAL có giá trị: máy tự hiệu chuẩn lại toàn bộ dải và hàm theo các chuẩn nội bộ độ trôi thấp, bù phần sai số do trôi theo thời gian và theo nhiệt độ. Sau một lần ACAL, hệ số nhiệt của dải 10 V giảm từ 0,5 ppm số đọc + 0,01 ppm dải mỗi °C xuống còn 0,15 ppm số đọc + 0,01 ppm dải mỗi °C.
Cần lưu ý thời gian khởi động: data sheet yêu cầu 4 giờ để máy đạt thông số công bố. Với một phòng hiệu chuẩn, điều này có nghĩa là thiết bị chuẩn nên được cấp nguồn liên tục chứ không bật lên trước mỗi ca đo.
Về mặt quản lý chất lượng, 3458A có sẵn cơ chế phục vụ đánh giá theo ISO/IEC 17025:2017: mã bảo vệ khóa các giá trị hiệu chuẩn, một thông điệp bảo mật lưu ngày hiệu chuẩn và ngày đến hạn, và một bộ đếm tự tăng mỗi lần thiết bị được mở khóa hiệu chuẩn. Đó là bằng chứng khách quan về tính toàn vẹn của thiết bị chuẩn khi đoàn đánh giá hỏi đến. Techmaster vận hành dịch vụ hiệu chuẩn theo ISO/IEC 17025 nên có thể hỗ trợ cả phần hồ sơ này.
Ngoài điện áp một chiều, Keysight 3458A đo được gì?
Máy có bảy hàm đo tiêu chuẩn: DCV, ACV, DCI, ACI, điện trở, tần số và chu kỳ. Nói cách khác, cùng một khung máy phục vụ được cả bài toán đo điện áp DC độ chính xác cao lẫn phần lớn các phép đo điện còn lại của phòng hiệu chuẩn.
Với điện trở, dải trải từ 10 Ω đến 1 GΩ với độ phân giải tới 10 µΩ, đo được cả hai dây và bốn dây. Chức năng bù offset (OCOMP) trên các dải 10 Ω đến 100 kΩ loại bỏ ảnh hưởng của các điện áp lệch nhỏ nối tiếp — máy cấp dòng qua điện trở cần đo, đo sụt áp, rồi đưa dòng về không và đo lại. Độ chính xác 24 giờ ở dải 1 kΩ là 2 ppm số đọc + 0,2 ppm dải.
Với điện áp xoay chiều true rms, 3458A có tới ba kỹ thuật chọn bằng lệnh SETACV. Kỹ thuật lấy mẫu đồng bộ SYNC có băng thông 1 Hz – 10 MHz và đòi hỏi tín hiệu phải lặp lại; độ chính xác tốt nhất 0,010 % đạt được ở dải tần trung — trên dải 100 mV – 10 V là 0,007 % số đọc cộng 0,002 % dải trong khoảng 40 Hz – 1 kHz — rồi giảm dần khi lên tần số cao. Kỹ thuật tương tự ANA làm việc với mọi tín hiệu trong dải 10 Hz – 2 MHz, đạt 0,03 % và nhanh nhất, tới 50 số đọc mỗi giây. Kỹ thuật lấy mẫu ngẫu nhiên RNDM phù hợp đo nhiễu băng rộng, dải 20 Hz – 10 MHz, độ chính xác 0,1 %.
Máy còn số hóa dạng sóng theo ba phương pháp riêng biệt, và độ phân giải không đi cùng băng thông. Đường DCV tích phân cho tới 28 bit ở 0,2 số đọc mỗi giây, xuống 16 bit ở 100.000 số đọc mỗi giây, với băng thông 30 – 150 kHz tùy dải. Đường lấy mẫu trực tiếp qua track-and-hold 2 ns có băng thông 12 MHz nhưng độ phân giải cố định 16 bit, tối đa 50.000 mẫu mỗi giây. Con số 100 Msample mỗi giây là tốc độ hiệu dụng của lấy mẫu tuần tự và chỉ áp dụng cho tín hiệu tuần hoàn. Khi cần độ phân giải biên độ mà một máy hiện sóng 8 bit không cho được, đây là lựa chọn hợp lý; nếu cần đo tần số chuyên sâu thì nên xem thêm máy đếm tần Keysight 53230A.

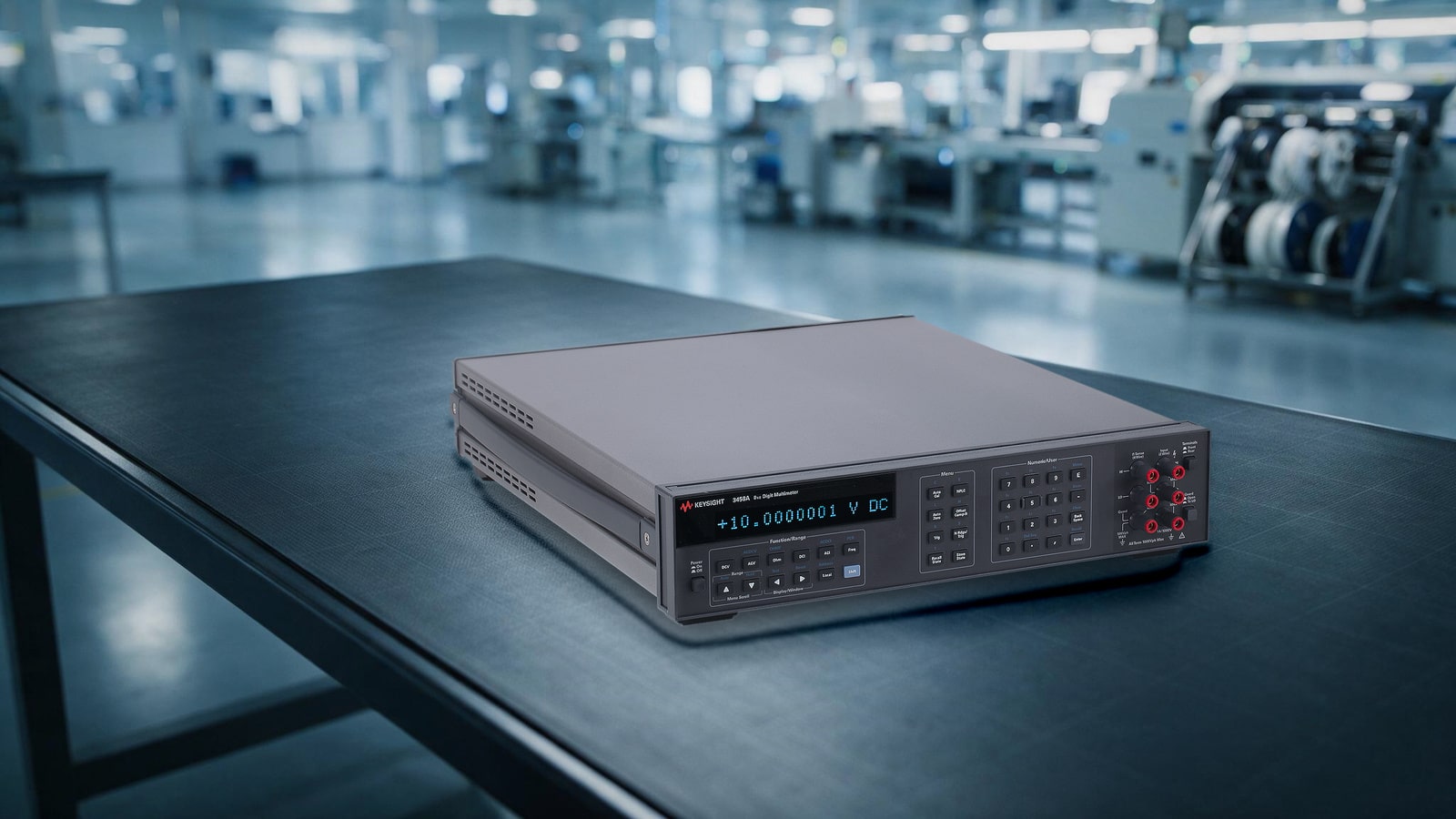

Nhà máy điện tử Việt Nam dùng máy này ở đâu?
Điện tử, máy tính và linh kiện tiếp tục là nhóm hàng xuất khẩu lớn nhất của Việt Nam, với kim ngạch xuất khẩu tăng liên tục trong giai đoạn 2016 – 2025, riêng năm 2024 đạt 72,58 tỷ USD và chiếm khoảng 18% tổng kim ngạch xuất khẩu cả nước. Quy mô đó kéo theo một hệ quả ít được nói tới: số lượng thiết bị đo cần hiệu chuẩn định kỳ trong các nhà máy tăng rất nhanh, và ngày càng nhiều doanh nghiệp chọn xây dựng phòng hiệu chuẩn nội bộ thay vì gửi toàn bộ thiết bị ra ngoài.

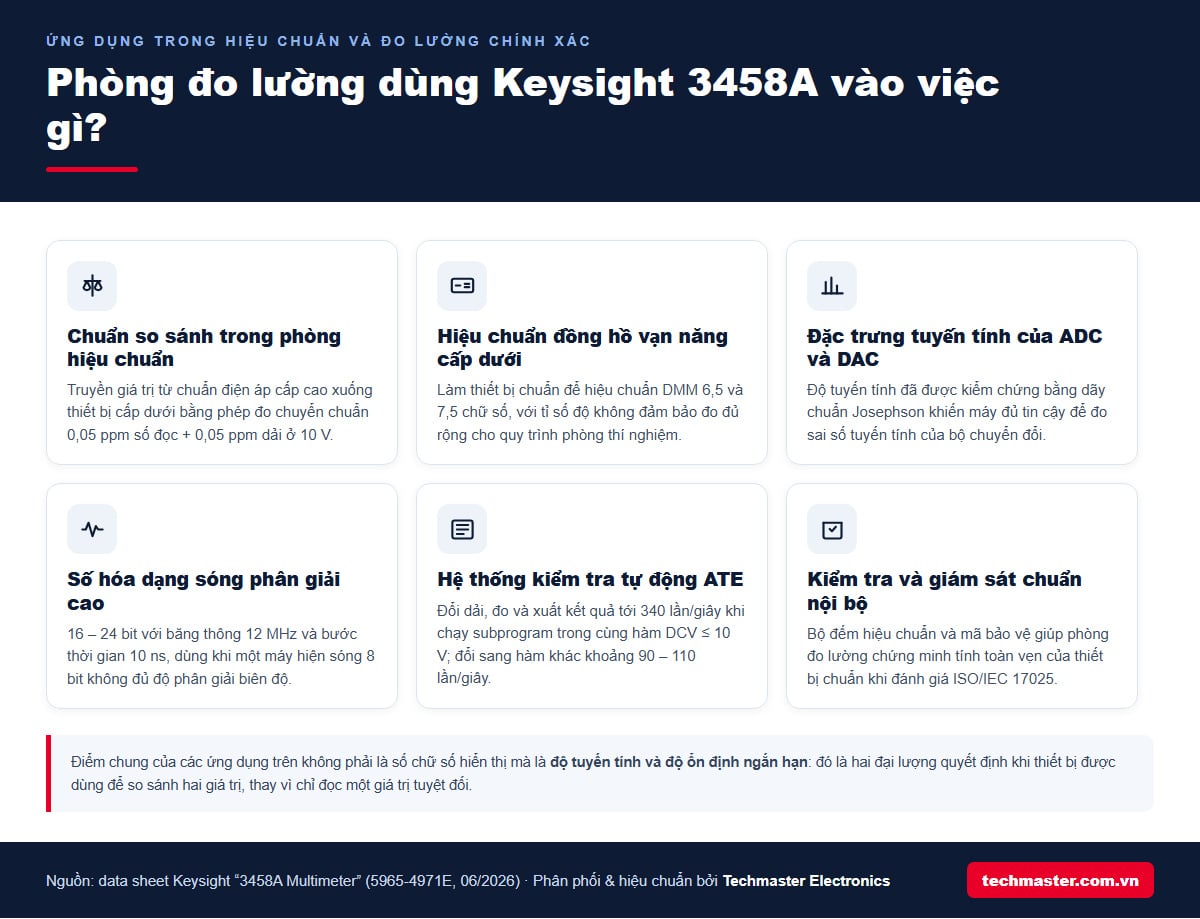

Trong mô hình đó, năng lực đo điện áp DC độ chính xác cao là nền móng, vì điện áp một chiều là đại lượng mà gần như mọi phép hiệu chuẩn điện khác quy chiếu về. 3458A thường giữ hai vai trò. Vai trò thứ nhất là thiết bị chuẩn của phòng hiệu chuẩn nội bộ, dùng để hiệu chuẩn các đồng hồ vạn năng 6,5 và 7,5 chữ số đang phục vụ sản xuất — chẳng hạn các model trong họ Truevolt 34461A, 34465A và 34470A. Tỉ số độ không đảm bảo đo giữa thiết bị chuẩn và thiết bị được hiệu chuẩn đủ rộng để quy trình đứng vững.
Vai trò thứ hai là thiết bị đo trong hệ thống kiểm tra tự động. 3458A đổi dải, đo và xuất kết quả tới 340 lần mỗi giây khi chạy subprogram trong cùng hàm DCV ≤ 10 V — đổi sang hàm khác thì còn khoảng 90 – 110 lần mỗi giây — và truyền dữ liệu qua GPIB tới 100.000 số đọc mỗi giây, nên nó không phải là một thiết bị chỉ nằm trong phòng chuẩn. Với các bài đo cần nhiều kênh thay vì độ chính xác cực cao, một hệ thu thập dữ liệu DAQ970A thường là lựa chọn kinh tế hơn.
Chọn cấu hình và phụ kiện như thế nào?
Một hệ thống đo điện áp DC độ chính xác cao không chỉ là cái máy. Máy tiêu chuẩn đã bao gồm GPIB, bộ nhớ số đọc và chuẩn điện áp độ ổn định 8 ppm/năm, kèm bộ dây đo 34137A và giấy chứng nhận hiệu chuẩn. Cấu hình chi tiết và tình trạng cung cấp của đồng hồ vạn năng để bàn 8½ chữ số Keysight 3458A có trên trang sản phẩm. Các tùy chọn đáng cân nhắc:
- 3458A-002 — chuẩn điện áp độ ổn định cao, 4 ppm/năm thay vì 8 ppm/năm. Đây là tùy chọn nên chọn nếu máy được dùng làm thiết bị chuẩn và bạn muốn kéo dài chu kỳ hiệu chuẩn.
- 3458A-H01 — nâng điện áp vào tối đa AC từ mức 700 Vrms toàn dải tiêu chuẩn lên 1000 Vrms.
- 3458A-A6J — hiệu chuẩn tuân thủ ANSI Z540.
- 3458A-OGC — hiệu chuẩn độ chính xác cao, dành riêng cho mục đích đo lường chuẩn.
Về phụ kiện, phép đo điện áp DC độ chính xác cao ở mức ppm rất nhạy với sức nhiệt điện động (thermal EMF) tại các mối nối. Đầu nối của 3458A làm bằng đồng tellurium mạ vàng chính là để giảm thành phần này, nhưng dây đo và kẹp nối cũng phải cùng chuẩn — có thể tham khảo bộ kẹp đo Kelvin 11059A. Khi cần đo điện áp ở mức nanovolt hoặc điện trở ở mức micro-ohm thì Keysight 34420A là thiết bị chuyên dụng hơn, còn với dòng điện cực nhỏ hãy xem pico-ampe kế và điện kế. Để đo điện trở shunt dòng lớn, Techmaster có điện trở shunt 34330A.
Toàn bộ danh mục thiết bị đo lường của hãng có tại trang Keysight của Techmaster, và thông tin kỹ thuật gốc có trên trang sản phẩm 3458A của Keysight cùng data sheet 5965-4971E.
Câu hỏi thường gặp
Keysight 3458A có còn được sản xuất không?
Có. Trang sản phẩm 3458A trên keysight.com không gắn nhãn ngừng sản xuất, và bản data sheet mới nhất mang mã tài liệu 5965-4971E được phát hành ngày 10 tháng 6 năm 2026. Ngoài ra, cấu hình tiêu chuẩn hiện nay đã bao gồm bộ nhớ số đọc 148 kByte.
Độ chính xác 0,6 ppm trong 24 giờ áp dụng cho mọi dải đo phải không?
Không. Đó là con số của dải 10 V, được làm tròn từ 0,5 ppm số đọc cộng 0,05 ppm dải. Ở dải 100 mV, sai số 24 giờ là 2,5 ppm số đọc cộng 3 ppm dải, tức 5,5 ppm khi số đọc bằng 100 mV. Mọi thông số độ chính xác của 3458A đều gồm một phần theo số đọc và một phần theo dải, và luôn gắn với một dải cụ thể.
Hiệu chuẩn Keysight 3458A cần những chuẩn ngoài nào?
Chỉ cần hai chuẩn: một nguồn 10 V DC chính xác và một điện trở 10 kΩ chính xác. Từ hai chuẩn đó, toàn bộ dải và hàm của máy được hiệu chuẩn tự động, kể cả các hàm AC, nhờ các phép đo tỉ số nội bộ. Ngoài ra lệnh ACAL cho phép máy tự hiệu chuẩn theo chuẩn nội bộ bất cứ lúc nào để bù trôi theo nhiệt độ và thời gian.
Máy đạt 100.000 số đọc mỗi giây ở độ phân giải nào?
Ở 4,5 chữ số (16 bit), ứng với thời gian tích phân NPLC 0,0001. Muốn đủ 8,5 chữ số thì tốc độ là 6 số đọc mỗi giây với NPLC 10. Giữa hai đầu này, thời gian tích phân có thể đặt theo bước 100 ns để chọn điểm cân bằng giữa tốc độ và độ phân giải. Lưu ý cả hai con số trên là cột auto-zero tắt; khi bật auto-zero, tốc độ tương ứng là 4.130 và 3 số đọc mỗi giây.
