Câu hỏi “điểm neo phải chịu được bao nhiêu?” Nghe như có một đáp án duy nhất. Thực tế nó có bốn đáp án khác nhau. Tuỳ vào việc bạn đang treo cái gì lên đó. Cùng một cái móc trên trần. Dùng cho hãm rơi thì cần 5.000 lb. Dùng cho hạn chế di chuyển thì chỉ cần 1.000 lb. Nhầm lẫn giữa các con số này là nguyên nhân phổ biến của cả hai lỗi: thiết kế thiếu an toàn. Và thiết kế thừa tốn kém vô ích.
Bài này dùng bảng chính thức trong Technical Bulletin “Anchorage Strength Requirements” của 3M Fall Protection (bản phát hành lần 3, tháng 10/2017). Rồi đối chiếu với con số riêng của từng thiết bị trong nhóm cứu hộ không gian hạn chế.

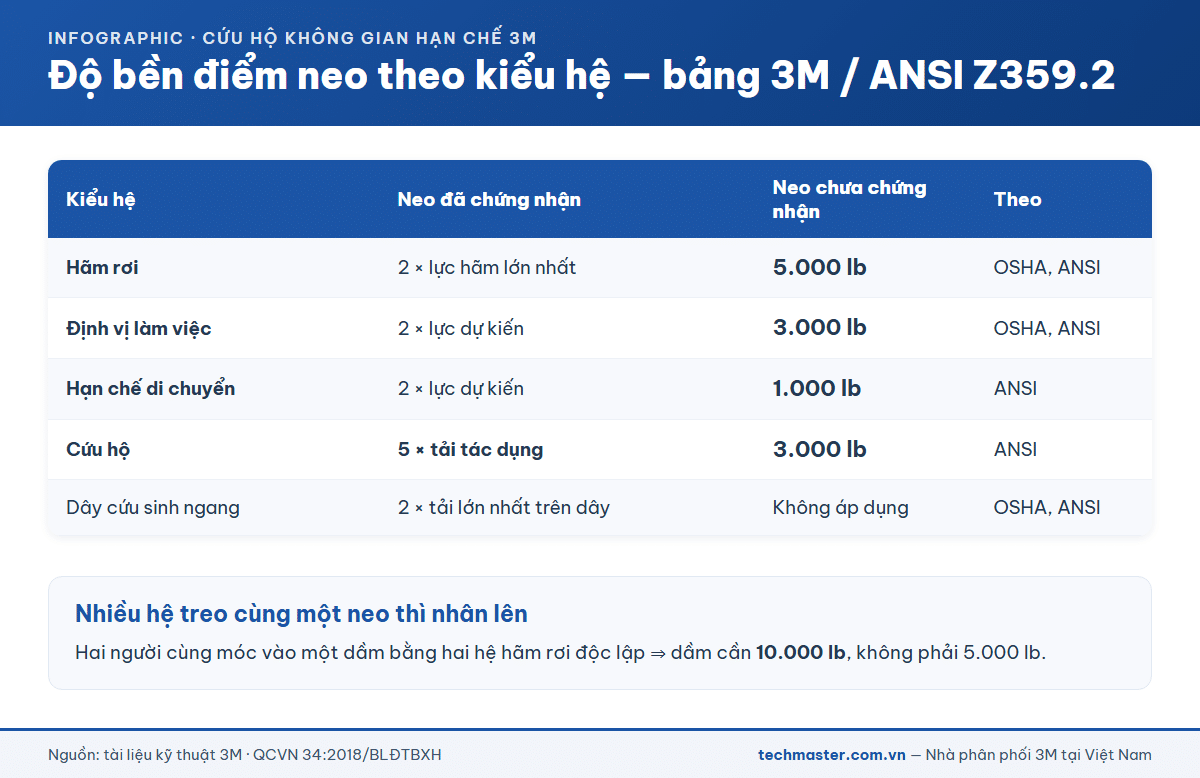

Bảng gốc: bốn kiểu hệ, bốn mức yêu cầu
| Kiểu hệ | Neo đã chứng nhận (do người đủ trình độ thiết kế) |
Neo chưa chứng nhận | Theo chuẩn |
|---|---|---|---|
| Hãm rơi (fall arrest) | 2 × lực hãm lớn nhất | 5.000 lb | OSHA, ANSI |
| Định vị làm việc (work positioning) | 2 × lực dự kiến | 3.000 lb | OSHA, ANSI |
| Hạn chế di chuyển (fall restraint) | 2 × lực dự kiến | 1.000 lb | ANSI |
| Cứu hộ (rescue) | 5 × tải tác dụng | 3.000 lb | ANSI |
| Dây cứu sinh ngang | 2 × tải lớn nhất trên dây | Không áp dụng | OSHA, ANSI |
Ba điều cần đọc ra khỏi bảng này:
1. Hệ cứu hộ có hệ số an toàn cao nhất — nhưng chỉ ở cột “đã chứng nhận”
Để ý cột bên trái: hãm rơi và định vị dùng hệ số 2, hạn chế di chuyển cũng 2. Nhưng cứu hộ dùng hệ số 5. Nghĩa là với neo do người đủ trình độ thiết kế và chứng nhận. Hệ cứu hộ đòi mức dự phòng gấp hơn hai lần các hệ còn lại.
Lý do thực tế: khi cứu hộ, hệ có thể mang hai người, tải là tải động do quay tời. Và thao tác diễn ra trong tình huống căng thẳng nơi sai sót dễ xảy ra hơn.
2. Nhưng ở cột “chưa chứng nhận” thì cứu hộ lại thấp hơn hãm rơi
Cứu hộ chỉ cần 3.000 lb trong khi hãm rơi cần 5.000 lb. Khác biệt nằm ở lực hãm: trong một cú rơi, cơ thể bị dừng lại trong phần nghìn giây và sinh ra lực xung rất lớn. Còn kéo người bằng tời là tải tĩnh và tải động chậm.
Điều này giải thích vì sao 3M DBI-SALA 8302500 — bộ giá cứu hộ — được tài liệu 3M ghi rõ là không dùng làm điểm neo cho mục đích hãm rơi: nó được thiết kế cho tải cứu hộ, không cho lực hãm rơi.
3. Nhiều hệ treo cùng một neo thì nhân lên
Technical Bulletin nêu rất rõ ở cả bốn mục: khi có nhiều hơn một hệ gắn vào cùng một điểm neo, các trị số trên phải nhân với số hệ đang gắn. Hai người cùng móc vào một dầm bằng hai dây hãm rơi độc lập thì dầm đó cần 10.000 lb, không phải 5.000 lb.
Con số riêng của từng thiết bị thắng bảng chung
Đây là điểm quan trọng nhất của bài, và là chỗ hay bị làm sai: bảng ở trên là mức sàn theo chuẩn. Tài liệu hướng dẫn của từng thiết bị có thể đặt yêu cầu riêng, và khi có yêu cầu riêng thì phải theo yêu cầu riêng đó.

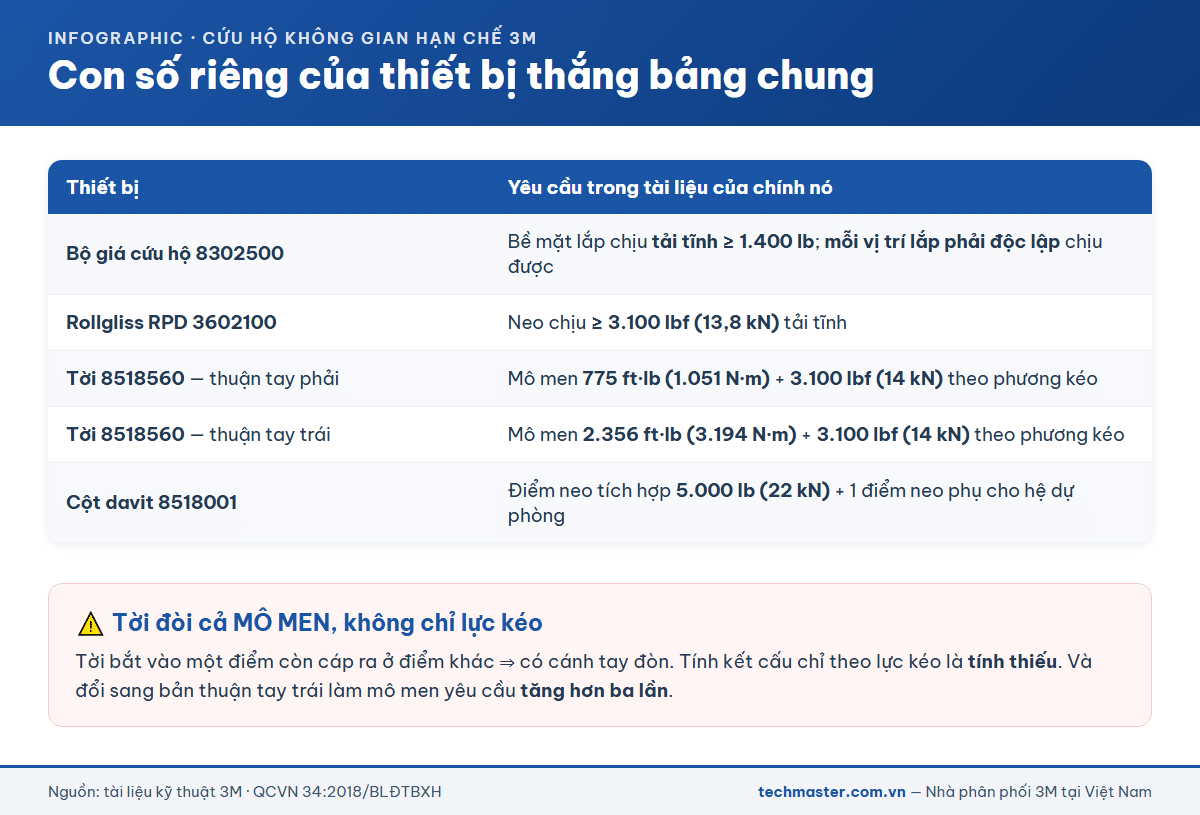

| Thiết bị | Yêu cầu ghi trong tài liệu của chính nó |
|---|---|
| Bộ giá cứu hộ 8302500 | Bề mặt lắp đặt phải chịu tải tĩnh ≥ 1.400 lb theo các hướng hệ có thể tác dụng; mỗi vị trí lắp phải độc lập chịu được tải này |
| 3M DBI-SALA 3602100 (Rollgliss RPD) | Neo phải chịu ≥ 3.100 lbf (13,8 kN) tải tĩnh; nhiều thiết bị treo cùng một neo thì nhân lên theo số thiết bị |
| Tời 3M 8518560 — bản thuận tay phải | Kết cấu chịu mô men 775 ft·lb (1.051 N·m) và 3.100 lbf (14 kN) theo phương kéo |
| Tời 8518560 — bản thuận tay trái | Kết cấu chịu mô men 2.356 ft·lb (3.194 N·m) và 3.100 lbf (14 kN) theo phương kéo |

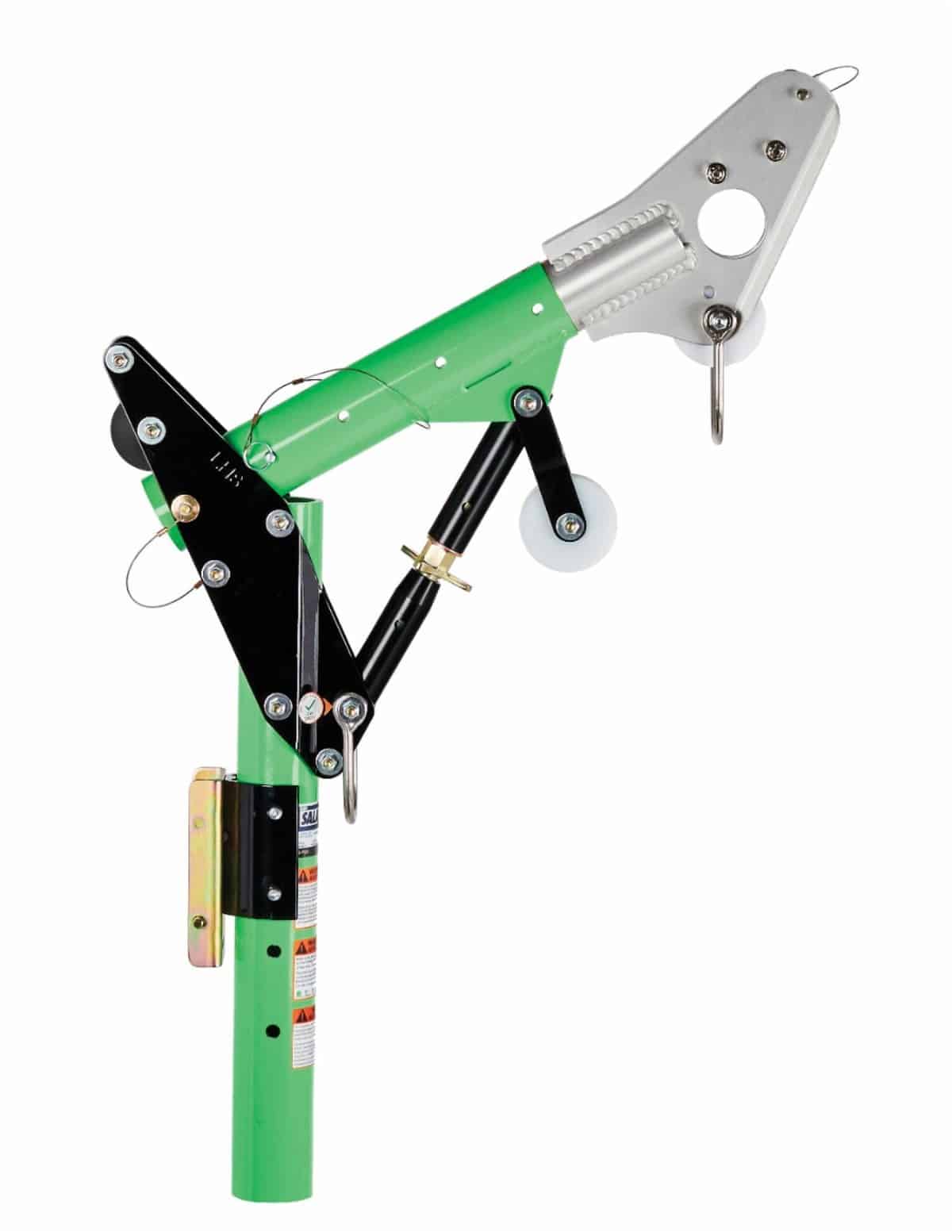

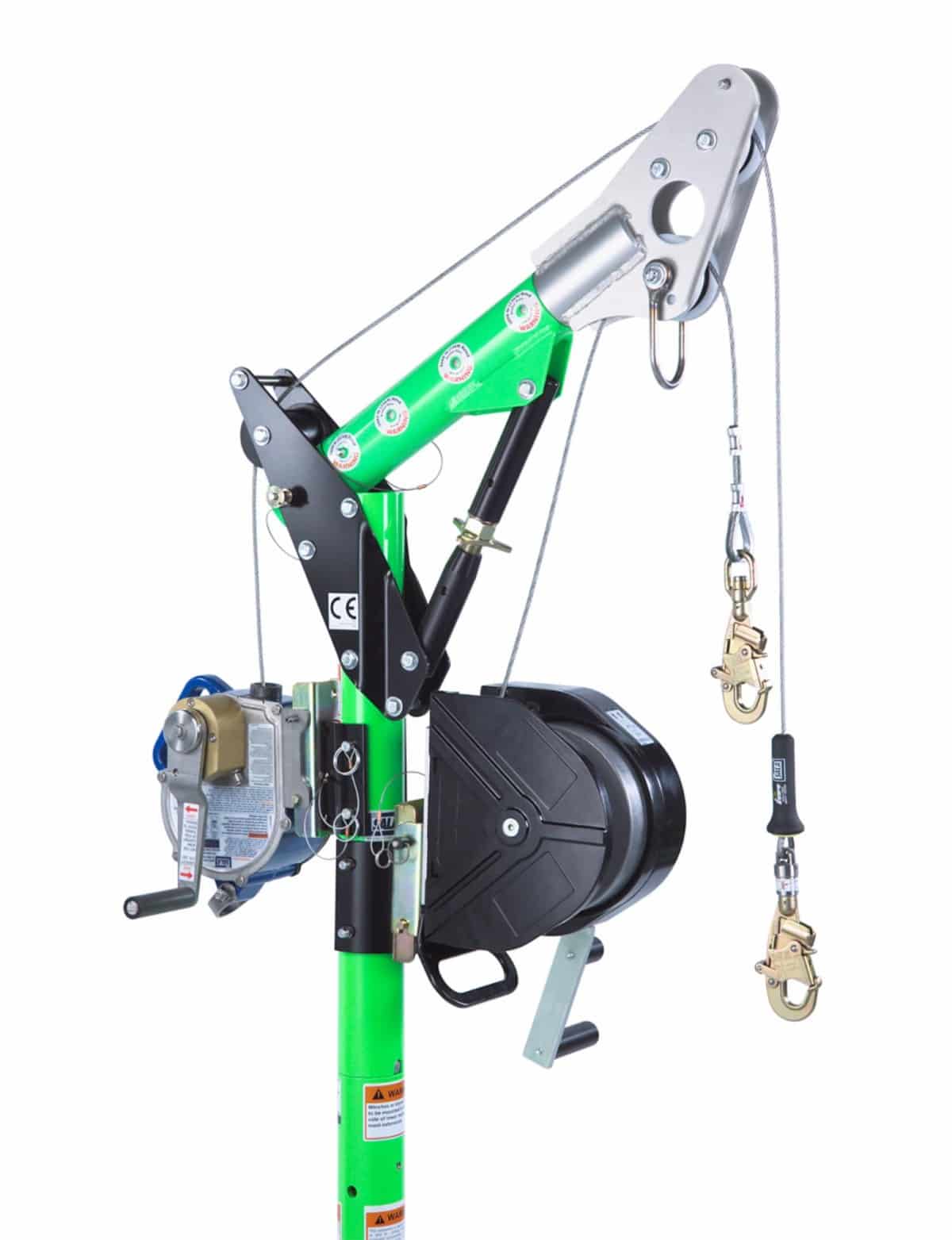

| Cột davit 3M DBI-SALA 8518001 | Có sẵn điểm neo tích hợp 5.000 lb (22 kN) trên thân cột, cộng một điểm neo phụ cho hệ dự phòng |
Hai quan sát đáng giá từ bảng này:
Tời không chỉ đòi lực kéo — nó đòi cả mô men. Đây là điều bảng chuẩn không nói tới, vì tời được bắt vào một điểm và cáp ra ở điểm khác, tạo cánh tay đòn. Ai tính kết cấu chỉ theo lực kéo mà bỏ mô men là tính thiếu. Và như bảng cho thấy, đổi tời sang bản thuận tay trái làm mô men yêu cầu tăng hơn ba lần — chi tiết đầy đủ ở bài ba cóc hãm và phanh quán tính của tời 8518560.
Điểm neo 5.000 lb của cột davit là điểm neo hãm rơi. Con số 5.000 lb khớp đúng với dòng “hãm rơi, neo chưa chứng nhận” trong bảng chuẩn. Đó là lý do cột này được xếp hạng hãm rơi còn bộ giá cứu hộ thì không.
Đầu nối: một con số cố định 22 kN
Ngoài bản thân điểm neo, các đầu nối cũng có ngưỡng riêng và ngưỡng này gần như không đổi giữa các tài liệu:
- Tài liệu bộ giá cứu hộ: móc, carabiner và D-ring phải chịu tối thiểu 5.000 lb (22,2 kN); bắt buộc dùng móc và carabiner tự khoá.
- Tài liệu Rollgliss RPD: carabiner đi kèm mã 2000523 có lực kéo đứt 5.000 lbf (22 kN); đầu nối neo phải đạt 5.000 lbf (22,2 kN).
Các thành phần bằng dây của bộ Rollgliss còn khoẻ hơn nhiều: dây nối mã 3620001 và đai neo bằng webbing polyester đều đạt 9.800 lbf (43,6 kN), còn chính dây kernmantle Ø 9,5 mm đạt 5.600 lbf (25 kN). Nghĩa là trong bộ này, mắt xích yếu nhất là carabiner ở 22 kN, không phải dây — một thông tin hữu ích khi phải giải trình hệ số an toàn.
Roll-out: kiểu hỏng không liên quan gì tới độ bền
Technical Bulletin thứ hai mà 3M gắn kèm mọi sản phẩm nhóm này nói về khả năng tương thích, và nó chỉ ra một kiểu hỏng mà tăng độ bền không giải quyết được.
Tình huống: móc được gắn vào một vòng quá nhỏ hoặc có hình dạng bất thường. Khi chịu tải, vòng đó ép vào lẫy (gate) của móc. Lực ép có thể làm lẫy mở ra — kể cả với móc tự khoá — và móc tuột khỏi điểm nối. Tài liệu 3M mô tả ba bước: lực tác dụng lên móc → lẫy tì vào vòng nối → lẫy mở và móc trượt ra.
Năm kiểu nối mà tài liệu cấm rõ:
- Nối vào một D-ring đã có đầu nối khác gắn vào.
- Nối theo cách đặt tải lên lẫy.
- Nối kiểu ngậm giả (false engagement) — chi tiết nhô ra của móc mắc vào neo, nhìn qua tưởng đã ngậm đủ.
- Nối hai móc vào nhau.
- Nối trực tiếp vào dây bản hoặc dây thừng, hoặc kiểu vòng lại (tie-back), trừ khi tài liệu của cả dây lẫn đầu nối đều cho phép.
Riêng móc miệng lớn: tài liệu cảnh báo không nối móc miệng lớn vào D-ring cỡ tiêu chuẩn, vì khi móc hoặc D-ring xoay sẽ đặt tải lên lẫy. Móc miệng lớn được thiết kế cho các chi tiết kết cấu cố định như thép thanh hay dầm ngang, tức những thứ không có hình dạng bắt được lẫy móc.
Áp vào hồ sơ Việt Nam
QCVN 34:2018/BLĐTBXH không quy định con số kN cho điểm neo. Nó đặt nghĩa vụ ở mục 4.3.2 — người sử dụng lao động phải trang bị đầy đủ phương tiện, dụng cụ cần thiết cho đội cứu nạn cứu hộ — còn con số kỹ thuật thì lấy từ chuẩn của thiết bị.
Cách viết hồ sơ gọn và đúng: nêu kiểu hệ (cứu hộ, hãm rơi hay định vị), dẫn mức theo bảng ANSI ở trên, rồi dẫn tiếp yêu cầu riêng trong tài liệu hướng dẫn của đúng mã thiết bị đang dùng, và lấy trị số lớn hơn. Ràng buộc pháp lý và trách nhiệm các vai trò theo QCVN 34 nằm ở bài ngành nào bắt buộc có bộ cứu hộ không gian hạn chế. Xem nhóm hàng tại trang làm việc trong không gian hẹp hạn chế.
Câu hỏi thường gặp
Điểm neo cho hệ cứu hộ cần chịu bao nhiêu?
Theo Technical Bulletin của 3M dựa trên ANSI Z359.2, kết cấu gắn hệ cứu hộ phải chịu tải tĩnh ít nhất 3.000 lb với neo chưa chứng nhận, hoặc năm lần tải tác dụng với neo đã được người đủ trình độ thiết kế và chứng nhận. Khi nhiều hệ cứu hộ gắn vào cùng một điểm neo thì các trị số này phải nhân với số hệ.
Vì sao neo hãm rơi cần 5.000 lb còn neo cứu hộ chỉ cần 3.000 lb?
Vì bản chất tải khác nhau. Trong một cú rơi, cơ thể bị dừng lại trong thời gian rất ngắn và sinh ra lực xung lớn, nên mức yêu cầu cao hơn. Còn kéo người bằng tời trong cứu hộ là tải tĩnh và tải động chậm. Ngược lại, ở cột neo đã chứng nhận thì hệ cứu hộ lại khắt khe hơn: hệ số 5 lần tải tác dụng, so với 2 lần với hãm rơi.
Móc tự khoá có tuột ra khỏi điểm neo được không?
Có, và kiểu hỏng đó gọi là roll-out. Nếu điểm nối quá nhỏ hoặc có hình dạng bất thường, khi chịu tải nó ép vào lẫy của móc; lực ép có thể làm lẫy mở ra kể cả với móc tự khoá, và móc trượt khỏi điểm nối. Đây là lý do tài liệu 3M cấm nối móc miệng lớn vào D-ring cỡ tiêu chuẩn và cấm nối hai móc vào nhau.
Kết cấu lắp tời cứu hộ cần chịu mô men bao nhiêu?
Theo tài liệu hướng dẫn của tời, bản thuận tay phải có cáp ra ở đáy tang và yêu cầu kết cấu chịu mô men 775 ft·lb tương đương 1.051 N·m cùng lực 3.100 lbf tương đương 14 kN theo phương kéo. Bản thuận tay trái có cáp ra ở đỉnh tang nên mô men yêu cầu tăng lên 2.356 ft·lb tương đương 3.194 N·m, còn lực theo phương kéo giữ nguyên.
