Trong một hệ cứu hộ không gian hạn chế, tời là món duy nhất mà toàn bộ trọng lượng người đang treo đi qua. Nếu phanh nhả, không có gì đỡ. Vì thế câu hỏi kỹ thuật đáng hỏi nhất khi mua tời không phải “kéo được bao nhiêu ký” mà là nó hãm bằng gì. Và nếu cái hãm đó hỏng thì chuyện gì xảy ra.

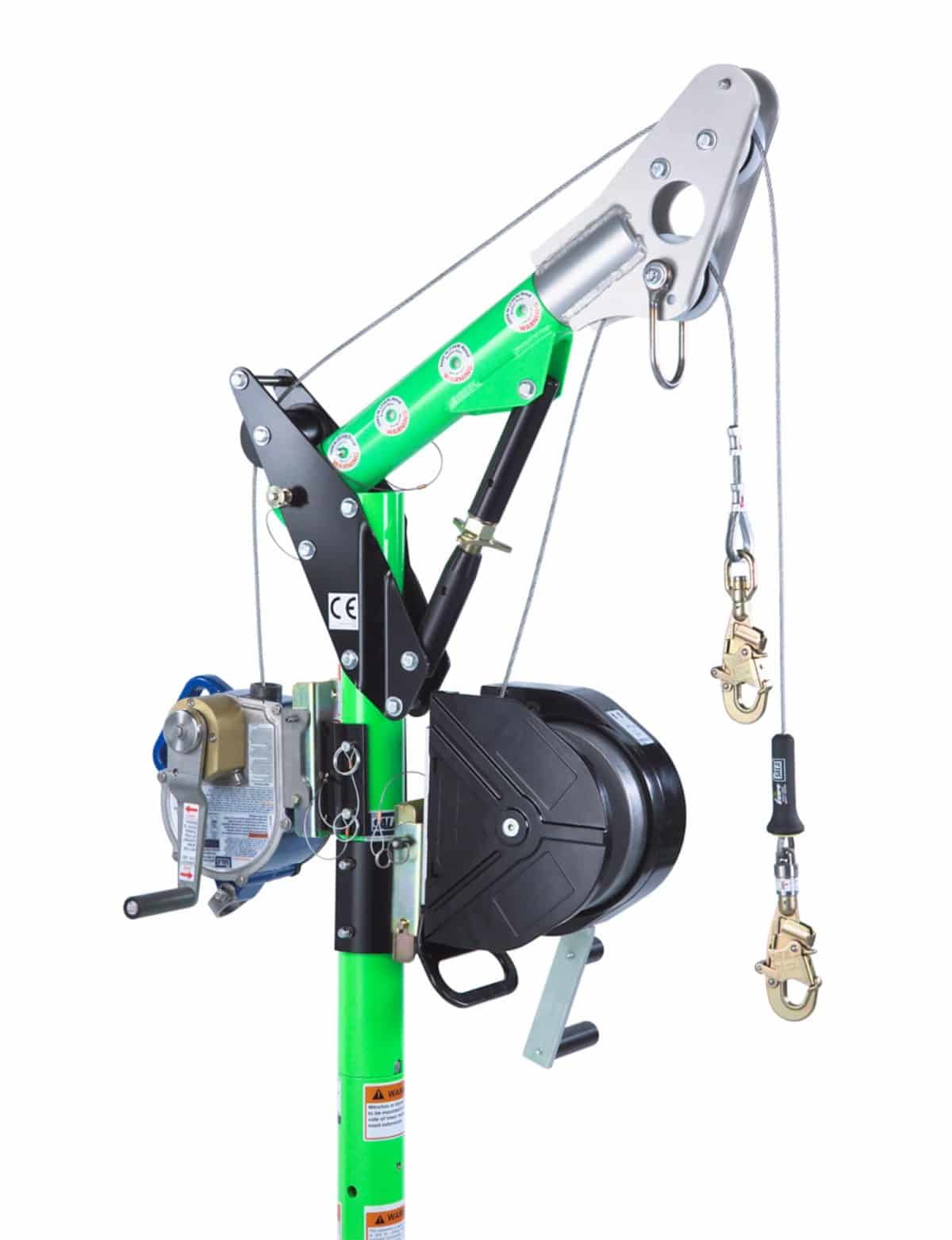

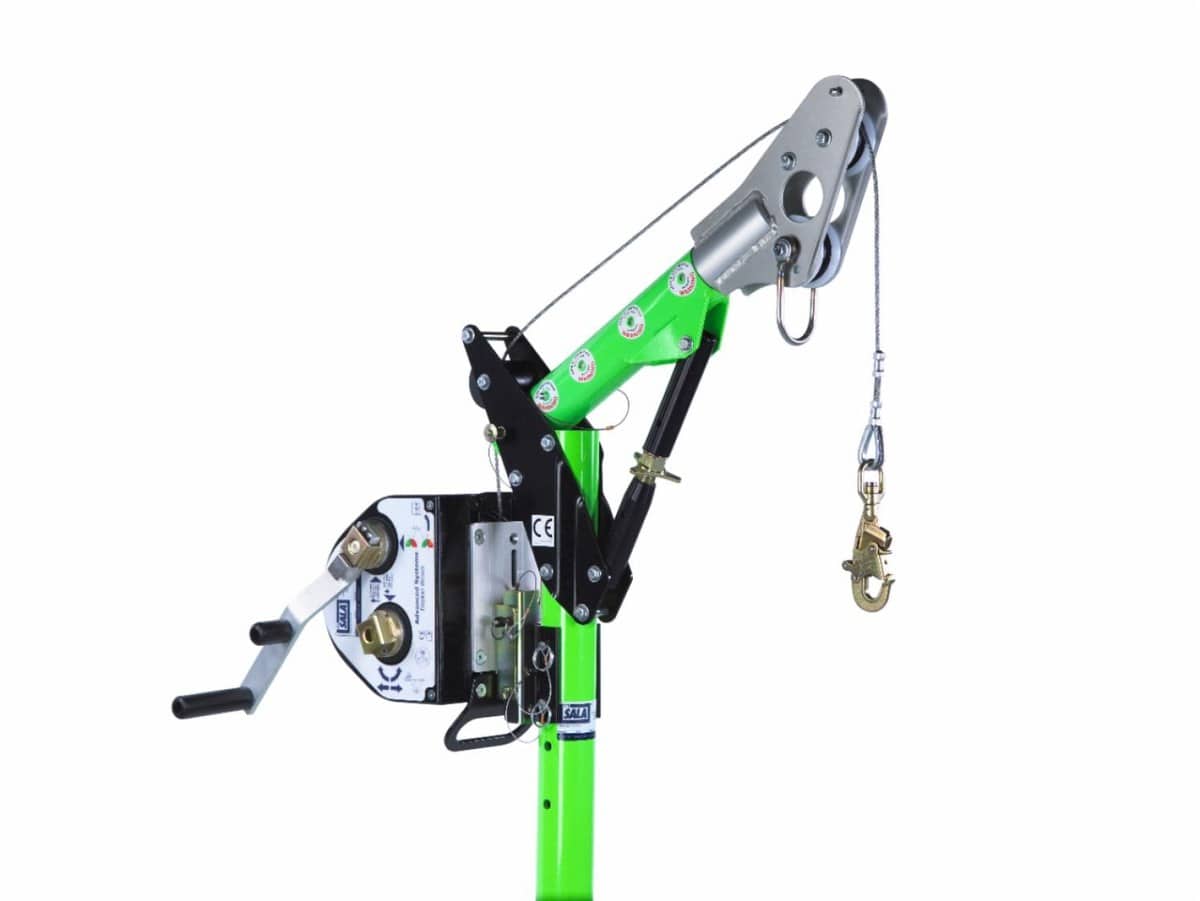

Bài này mổ xẻ hệ phanh và hai tỉ số truyền của 3M 8518560 — tời không gian hạn chế dòng Advanced™ Digital 100 Series — theo đúng tài liệu hướng dẫn sử dụng 8511324 Rev. L của 3M.
Thông số nền của mã 8518560
| Hạng mục | Giá trị |
|---|---|
| Chiều dài dây | 60 ft (18 m) |
| Vật liệu dây | Cáp thép mạ kẽm |
| Khối lượng | 33,5 lb (15,2 kg) |
| Vỏ | Nhôm đúc, sơn tĩnh điện |
| Tỉ số truyền | 4:1 ở trục dẫn sơ cấp và 9:1 ở trục dẫn thứ cấp |
| Tải trọng ghi trên trang sản phẩm | 310 lb (140 kg) |
| Tải trọng ghi trong tài liệu hướng dẫn | 450 lb (204 kg) |
| Chuẩn công bố | OSHA 29 CFR 1910.146 và 29 CFR 1926 Subpart AA; bìa tài liệu còn ghi OSHA 1910.140, 1926.502 và dấu CE 0398 |
Vì sao có hai con số tải trọng — và con số nào dùng cho hồ sơ?
Đây là chỗ hay bị đọc là “tài liệu mâu thuẫn”. Thực ra không. Chú thích ngay dưới bảng thông số trong tài liệu 3M giải thích: 310 lb (140 kg) là dải tải trọng mà tiêu chuẩn ANSI yêu cầu. Còn 450 lb (204 kg) là mức mà sản phẩm này đã được thử theo OSHA.
Hai con số trả lời hai câu hỏi khác nhau: khi lập hồ sơ đối chiếu theo ANSI, con số công bố là 140 kg. Còn giới hạn vận hành thực tế — người cộng quần áo, giày, dụng cụ, đai an toàn — là 204 kg cho một người.
Tài liệu cũng nhắc một nguyên tắc dễ quên: tải trọng của cả hệ bị giới hạn bởi món có định mức thấp nhất. Tời chịu 204 kg mà đai an toàn chỉ ghi 140 kg thì cả hệ là 140 kg.

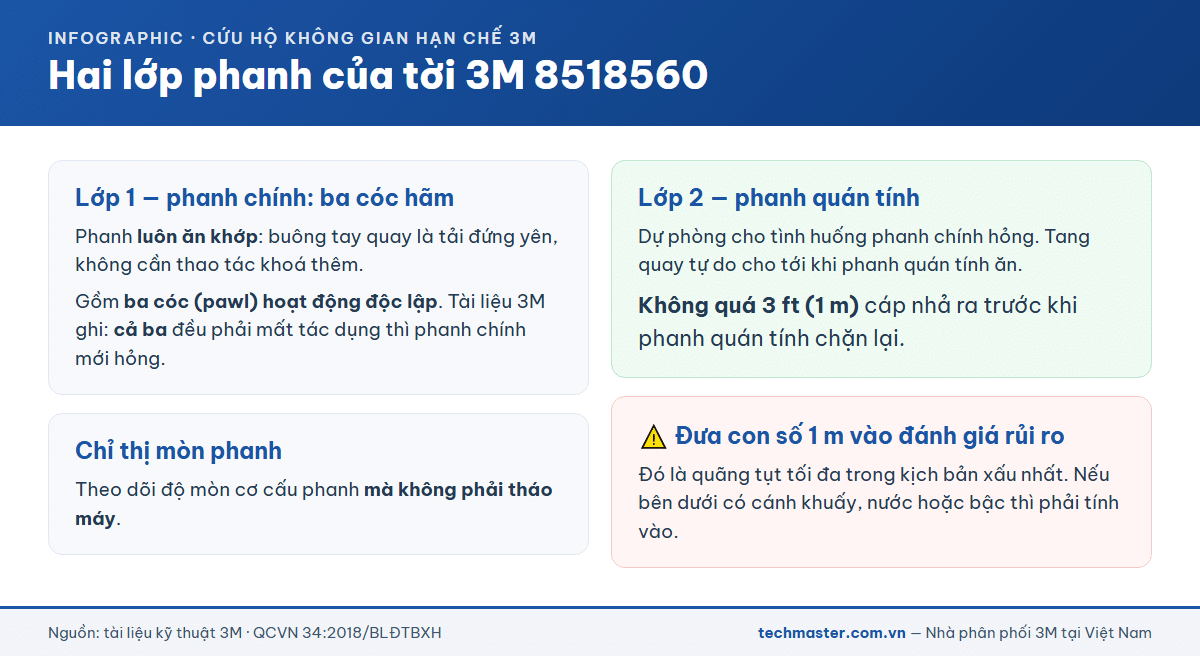

Ba cóc hãm: phanh chính phải hỏng đủ ba lần mới mất tác dụng
Phanh của tời này luôn ở trạng thái ăn khớp. Buông tay quay ra thì tải đứng yên tại chỗ. Không cần thao tác khoá gì thêm.
Cơ cấu giữ tải là ba cóc hãm (pawl) hoạt động độc lập. Tài liệu 3M diễn đạt rất thẳng: cả ba cóc đều phải mất tác dụng thì phanh chính mới hỏng. Đây là kiểu thiết kế dự phòng theo tầng. Mỗi cóc là một đường giữ tải riêng, không chia sẻ chi tiết hỏng chung.
Phanh quán tính: và nếu cả ba cóc vẫn hỏng?
Đây là lớp thứ hai, và là chi tiết kỹ thuật đáng giá nhất của mã này. Tời có thêm một phanh quán tính (inertia brake) dự phòng cho tình huống phanh chính hỏng.
Cơ chế: nếu phanh chính mất tác dụng, tang tời sẽ quay tự do cho tới khi phanh quán tính ăn và chặn cáp lại. Tài liệu 3M đưa con số cụ thể cho quãng tụt trong tình huống đó. Không quá 3 ft (1 m) cáp nhả ra trước khi phanh quán tính ăn.
Con số 1 m này là thứ nên đưa vào hồ sơ đánh giá rủi ro: nó cho biết trong kịch bản xấu nhất. Người đang treo tụt tối đa bao nhiêu. Với hầu hết hố ga và bồn, 1 m là quãng chấp nhận được. Nhưng nếu bên dưới có cánh khuấy, có nước, hoặc có bậc, thì đó là thông tin phải tính vào.
Ngoài hai lớp phanh, tời còn có chỉ thị mòn phanh (brake wear indicator) để theo dõi độ mòn của cơ cấu phanh mà không phải tháo máy.

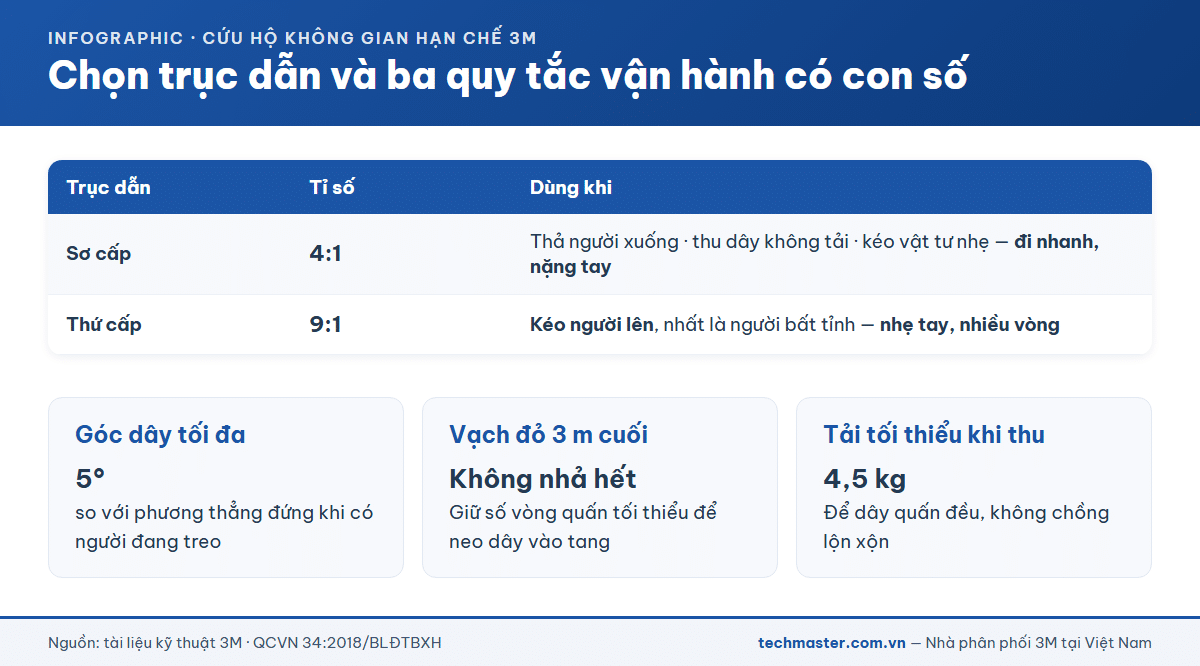

Hai tỉ số truyền 4:1 và 9:1 dùng khi nào
Tời có hai trục dẫn: trục sơ cấp giảm tốc 4:1 và trục thứ cấp giảm tốc 9:1. Tay quay tháo rời được và cắm sang trục nào cũng được.
- 4:1 — mỗi vòng quay đi được nhiều dây hơn nhưng nặng tay hơn. Dùng để thả người xuống, thu dây không tải, hoặc kéo vật tư nhẹ. Đây là chế độ “nhanh”.
- 9:1 — nặng gấp đôi về số vòng phải quay nhưng nhẹ tay hơn nhiều. Dùng để kéo người lên, nhất là khi người đó bất tỉnh và không tự đỡ được. Đây là chế độ “khoẻ”.
Trong thực tế, đây là khác biệt giữa “một người ngoài hố kéo được đồng nghiệp lên” và “phải gọi thêm người”.
Đổi tay quay sang trái làm mô men yêu cầu tăng hơn ba lần
Tời chỉnh được thành bản thuận tay trái. Việc chỉnh không khó — chuyển lò xo giữ cáp và tay xách sang đầu kia, khoá ren bằng keo tháo được loại Loctite 242. Nhưng có một hệ quả về kết cấu mà tài liệu cảnh báo và người lắp hay bỏ qua.
| Cấu hình | Cáp ra ở | Mô men kết cấu phải chịu | Lực theo phương kéo |
|---|---|---|---|
| Thuận tay phải (A) | Đáy tang | 775 ft·lb (1.051 N·m) | 3.100 lbf (14 kN) |
| Thuận tay trái (B) | Đỉnh tang | 2.356 ft·lb (3.194 N·m) | 3.100 lbf (14 kN) |
Cáp ra ở đỉnh tang thay vì đáy làm cánh tay đòn dài ra, và mô men yêu cầu tăng hơn ba lần. Nếu bạn đã tính kết cấu chân đế hay cột davit cho bản thuận tay phải rồi mới đổi sang tay trái, phép tính cũ không còn đúng nữa.
Ba quy tắc vận hành có con số cụ thể
- Góc dây tối đa 5° so với phương thẳng đứng khi có người đang treo. Kéo xiên hơn mức này làm cáp cọ vào miệng hố và làm lệch hướng lực tác dụng lên kết cấu — đây cũng là lý do khả năng chỉnh độ lệch của 3M DBI-SALA 8518001 quan trọng: đưa puly ra đúng chỗ để dây rơi thẳng.
- 10 ft (3 m) cuối cùng của dây có vạch đỏ, tuyệt đối không được nhả hết. Phần này giữ số vòng quấn tối thiểu để neo dây vào tang và đảm bảo chiều quấn đúng. Thấy vạch đỏ là dừng nhả — đây không phải cảnh báo lịch sự mà là giới hạn cơ khí.
- Giữ tải tối thiểu 10 lb (4,5 kg) trên dây khi thu. Thu dây chùng làm cáp quấn chồng lộn xộn trên tang, và lần thả sau cáp sẽ giật. Đeo găng và quan sát dây quấn đều trong lúc thu.
Thêm một chi tiết an toàn: móc nối của tời là móc xoay có chỉ thị va đập. Móc xoay giúp người treo không bị xoáy khi lên xuống; chỉ thị va đập là dấu hiệu móc đã chịu tải va đập vượt mức đặt trước — móc đã bung chỉ thị thì phải loại bỏ, không dùng tiếp.
Bộ đếm số điện tử: biết khi nào tới hạn bảo dưỡng
Tên “Digital” của dòng tời này đến từ bộ đếm số lần dùng dạng số tích hợp trong máy. Nó không phải tính năng trang trí: tài liệu quy định mỗi 10.000 chu kỳ hoặc 5 năm phải gửi tời về trung tâm dịch vụ được hãng ủy quyền để bảo dưỡng chuyên sâu — tháo, kiểm tra và làm sạch toàn bộ chi tiết trong lẫn ngoài. Trên thân tời có hẳn một nhãn ghi “10.000 Cycles”.
Không có bộ đếm thì mốc “10.000 chu kỳ” chỉ là con số trên giấy. Có bộ đếm thì nó thành một mục kiểm tra được trong sổ thiết bị.
Về kiểm tra thường kỳ, tài liệu yêu cầu người dùng kiểm tra trước mỗi lần dùng, và người có năng lực khác người dùng kiểm tra với khoảng cách không quá một năm; điều kiện sử dụng nặng hoặc môi trường khắc nghiệt thì phải tăng tần suất, và chính người có năng lực đó là người quyết định tần suất theo điều kiện cụ thể của công trường. Lịch bảo trì đầy đủ cho cả hệ nằm ở bài kiểm tra, bôi trơn và bảo quản bộ davit.
Cuối cùng, một giới hạn về sửa chữa: chỉ 3M hoặc bên được 3M ủy quyền bằng văn bản mới được sửa thiết bị này. Tời không đạt kiểm tra thì rút khỏi sử dụng và liên hệ hãng, không mang ra tiệm cơ khí.
Nếu không ghép tời rời, bộ trọn gói 3M DBI-SALA 8302500 đi kèm sẵn một tời khác với tỉ số truyền 5,1:1 và dây Technora thay vì cáp thép. Xem thêm cấu hình hệ hoàn chỉnh tại bài bộ trọn gói hay cột davit ghép tời, và toàn bộ nhóm hàng tại trang làm việc trong không gian hẹp hạn chế.
Câu hỏi thường gặp
Tời 8518560 tụt bao nhiêu nếu phanh chính hỏng?
Theo tài liệu hướng dẫn của 3M, tời có phanh quán tính dự phòng. Nếu phanh chính hỏng, tang tời quay tự do cho tới khi phanh quán tính ăn, và không quá 3 ft, tức khoảng 1 m cáp được nhả ra trước khi phanh quán tính chặn lại. Phanh chính gồm ba cóc hãm độc lập, cả ba đều phải mất tác dụng thì phanh chính mới hỏng.
Nên dùng tỉ số 4:1 hay 9:1 khi kéo người lên?
Dùng 9:1. Trục dẫn thứ cấp giảm tốc 9:1 cho lực kéo nhẹ tay hơn, phù hợp khi kéo người lên, nhất là người bất tỉnh không tự đỡ được. Trục sơ cấp 4:1 đi được nhiều dây hơn mỗi vòng quay nên hợp với việc thả người xuống, thu dây không tải hoặc kéo vật tư nhẹ.
Tời 8518560 dùng cáp thép hay dây tổng hợp?
Cáp thép mạ kẽm, dài 60 ft tức 18 m, theo trang thông số sản phẩm của 3M. Dòng tời này có nhiều bản với vật liệu dây khác nhau gồm cáp thép mạ kẽm, cáp thép không gỉ, dây Technora và dây kernmantle, nên khi đặt hàng phải đối chiếu đúng mã chứ không suy theo tên dòng.
Đổi tời sang bản thuận tay trái có ảnh hưởng gì không?
Có, và ảnh hưởng nằm ở kết cấu chứ không ở thao tác. Ở bản thuận tay phải, cáp ra ở đáy tang và kết cấu phải chịu mô men 775 ft·lb tương đương 1.051 N·m. Ở bản thuận tay trái, cáp ra ở đỉnh tang và mô men yêu cầu tăng lên 2.356 ft·lb tương đương 3.194 N·m, tức hơn ba lần. Lực theo phương kéo giữ nguyên 3.100 lbf, tương đương 14 kN.
