Bốn mã trong nhóm phụ kiện chống rơi ngã này trông rất giống nhau trên bảng báo giá: đều là một đoạn dây, hai đầu có móc. Nhưng theo tài liệu của chính 3M, chỉ một trong bốn mã hãm được một cú rơi. Ba mã còn lại làm việc khác — và nếu dùng nhầm chỗ thì người lao động đang treo mình vào một thiết bị không được thiết kế để cứu họ.
Bài này đối chiếu bốn mã theo đúng thông số 3M công bố trên trang sản phẩm và tài liệu kỹ thuật, để bộ phận mua hàng và cán bộ an toàn chọn đúng ngay từ khâu hỏi giá.

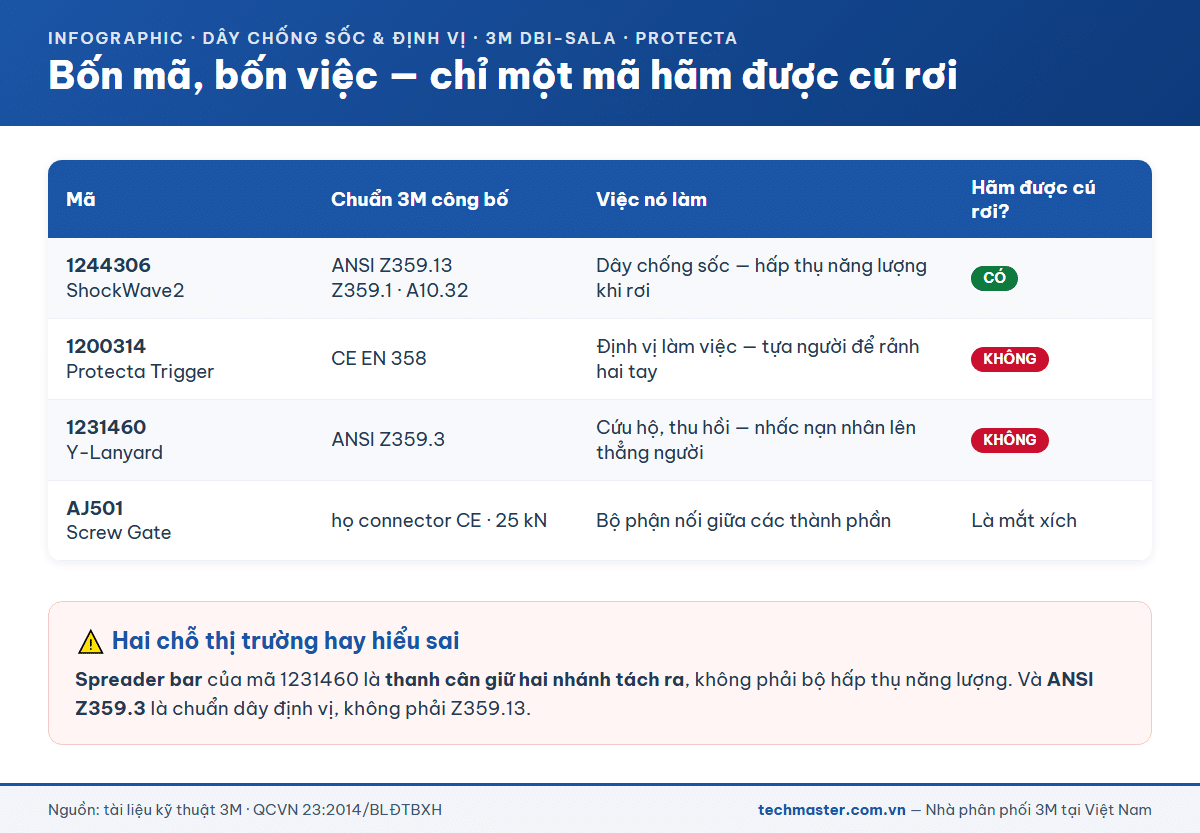

Bốn mã, bốn việc khác nhau
| Mã | Chuẩn 3M công bố | Việc nó làm | Có hãm được cú rơi không? |
|---|---|---|---|
| 1244306 ShockWave2 | ANSI Z359.13, Z359.1, A10.32 | Dây chống sốc — hấp thụ năng lượng khi rơi | Có |
| 1200314 Protecta Trigger | CE EN 358 | Định vị làm việc — tựa người vào kết cấu để rảnh hai tay | Không |
| 1231460 Y-Lanyard | ANSI Z359.3 | Cứu hộ và thu hồi — nhấc nạn nhân lên thẳng người | Không |
| AJ501 Screw Gate | họ connector CE, 25 kN | Bộ phận nối giữa các thành phần | Không tự nó — là mắt xích |
Cột cuối là cột quyết định. Nó không phải cách diễn giải của người viết: nó đọc thẳng từ chuẩn mà 3M ghi cho từng mã.
1244306 — mã duy nhất được thiết kế để hãm cú rơi
Dây đai an toàn 3M 1244306 là dây hấp thụ năng lượng kiểu tear web — băng dệt được khâu để xé dần ra khi chịu lực, biến động năng của cú rơi thành công xé vải.
Thông số 3M công bố cho mã này:
- Chiều dài tổng 1,83 m (6 ft); lõi co giãn nên dây giãn tới 1,8 m khi căng và tự co về 1,4 m theo cử động người dùng.
- Lớp năng lượng: rơi tự do 1,8 m / lực hãm trung bình 900 lbf (4 kN).
- Tải trọng người dùng 130–310 lb (59–140 kg).
- Hai đầu là snap hook thép mạ kẽm.
Chi tiết “tự co về 1,4 m” không phải tiện nghi. Một đoạn dây thừa 40 cm lủng lẳng ngang chân là thứ vướng vào giàn giáo, mắc vào bậc thang, và kéo lê trên sàn — 3M nêu thẳng lý do thiết kế là giảm nguy cơ vấp, kéo lê và mắc kẹt.
1200314 — giữ người, không hãm người
Bảo hộ 3M Protecta 1200314 là dây định vị làm việc theo EN 358: thừng bện 10,5 mm, chỉnh được tới 2 m, nặng 0,85 kg, tải trọng tối đa 140 kg. Một đầu là snap hook AJ523 cửa 21 mm, đầu kia là carabiner ba thao tác AJ572 cửa 24 mm.
Giá trị của nó nằm ở cơ cấu trigger: người thợ chỉnh chiều dài dây ngay trong lúc đang làm việc, kể cả khi thừng đã ướt và bẩn — điều mà khoá chỉnh kiểu ma sát thường làm rất tệ sau vài tháng ngoài công trường.
Nhưng EN 358 là chuẩn định vị, không phải chuẩn chống rơi. Dây định vị giữ người tựa vào kết cấu để rảnh hai tay; nó không có bộ hấp thụ năng lượng, nên không có gì để hãm một cú rơi tự do. Hướng dẫn sử dụng cho công việc định vị của 3M nói rõ: hệ định vị phải đi kèm một hệ chống rơi ngã riêng, để bảo vệ người dùng khi hệ định vị tuột khỏi điểm neo hoặc khi họ tháo ra để di chuyển sang vị trí khác.
Nói cách khác: 1200314 và 1244306 không thay thế nhau — chúng đi cùng nhau trên cùng một bộ dây đai.
1231460 — dụng cụ của đội cứu hộ, không phải dây làm việc

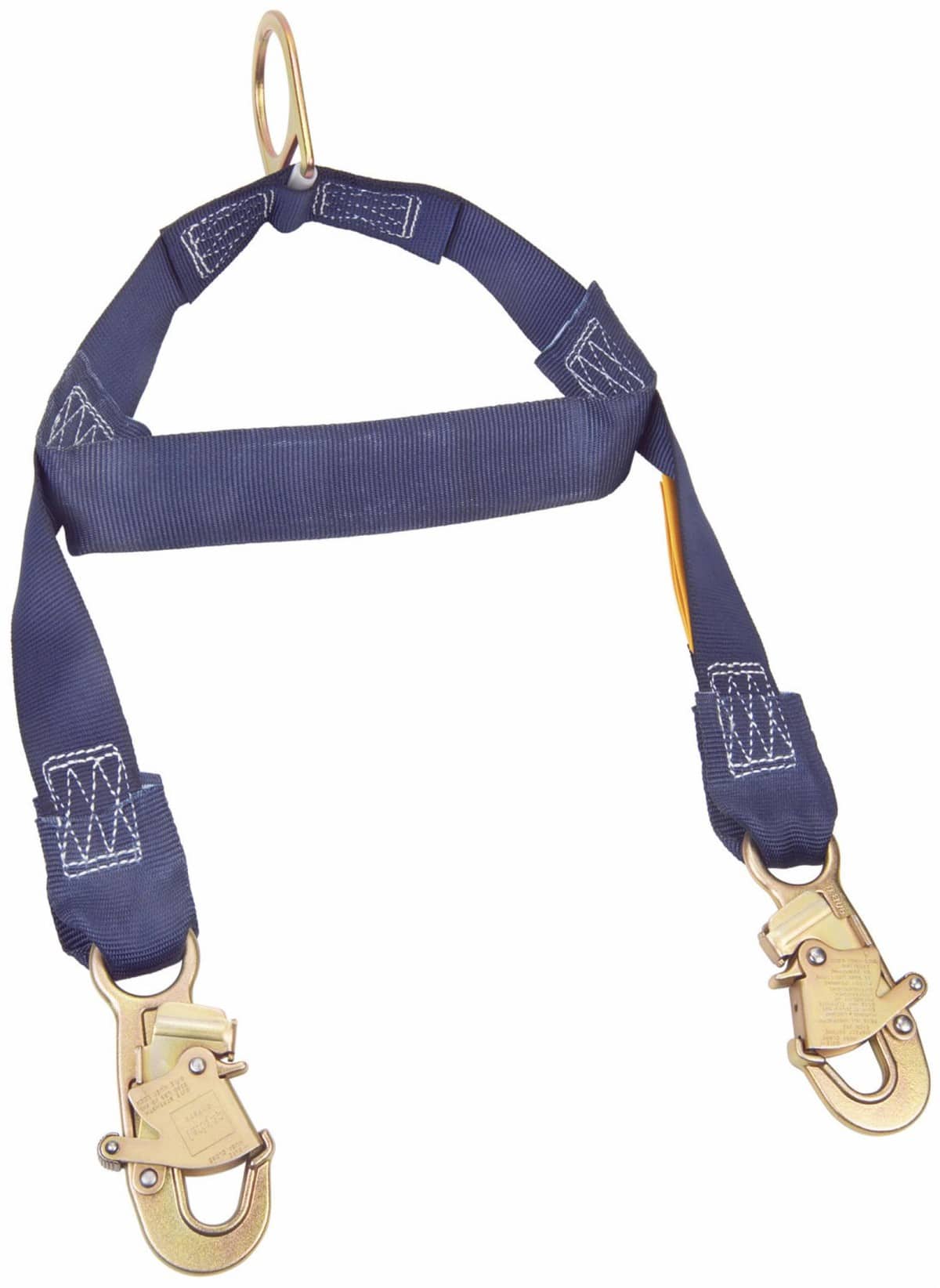

Bảo hộ 3M DBI-SALA 1231460 là dây chữ Y dài 0,61 m (2 ft), bản polyester, hai nhánh có snap hook thép mạ kẽm, ở giữa có D-ring và một spreader bar. Tải trọng 310 lb (141 kg). Chuẩn công bố là ANSI Z359.3.
Cần nói rõ hai điều mà thị trường Việt Nam hay hiểu sai về mã này:
- Spreader bar là thanh cân giữ hai nhánh tách ra, để khi kéo lên thì nạn nhân được giữ thẳng người qua hai D-ring vai chứ không bị gập lại. Nó là chi tiết cơ khí định hình, không phải bộ hấp thụ năng lượng.
- ANSI Z359.3 là chuẩn của dây định vị và hạn chế di chuyển, không phải Z359.13. Dòng sản phẩm này được 3M mô tả là thiết kế không có bộ hấp thụ sốc.
Vì vậy đây là thiết bị dùng trong thao tác thu hồi người — điển hình là kéo người ra khỏi bồn, hầm, silo bằng tời và giá ba chân — chứ không phải dây để một người tự móc vào khi làm việc trên cao. Bối cảnh sử dụng của nó nằm trong nhóm công việc không gian hẹp hạn chế.
AJ501 — mắt xích, và mắt xích cũng có thông số
Móc khóa 3M AJ501 là carabiner khoá ren vặn tay, thép mạ kẽm, cửa mở 17 mm, lực phá huỷ 25 kN, nặng 0,17 kg, dài 104 mm.
Điểm phải nắm: screw gate không phải loại tự khoá. Cửa đóng vào điểm neo rồi người dùng vặn ren bằng tay để khoá lại. 3M mô tả kiểu khoá này phù hợp khi trong ca làm việc chỉ thỉnh thoảng mới phải mở. Nếu công việc đòi tháo lắp liên tục — leo cột, chuyển điểm neo nhiều lần mỗi giờ — thì loại đúng là carabiner hai hoặc ba thao tác tự khoá, ví dụ chính chiếc AJ572 đang gắn sẵn trên dây 1200314.
Cửa 17 mm cũng là con số phải kiểm trước khi mua: nó quyết định AJ501 có ôm vừa D-ring, mắt neo hay thanh giằng ở hiện trường hay không. Trong bảng connector của 3M còn có KJ5107 cửa 25 mm với lực phá huỷ 50 kN cho các điểm neo to hơn.

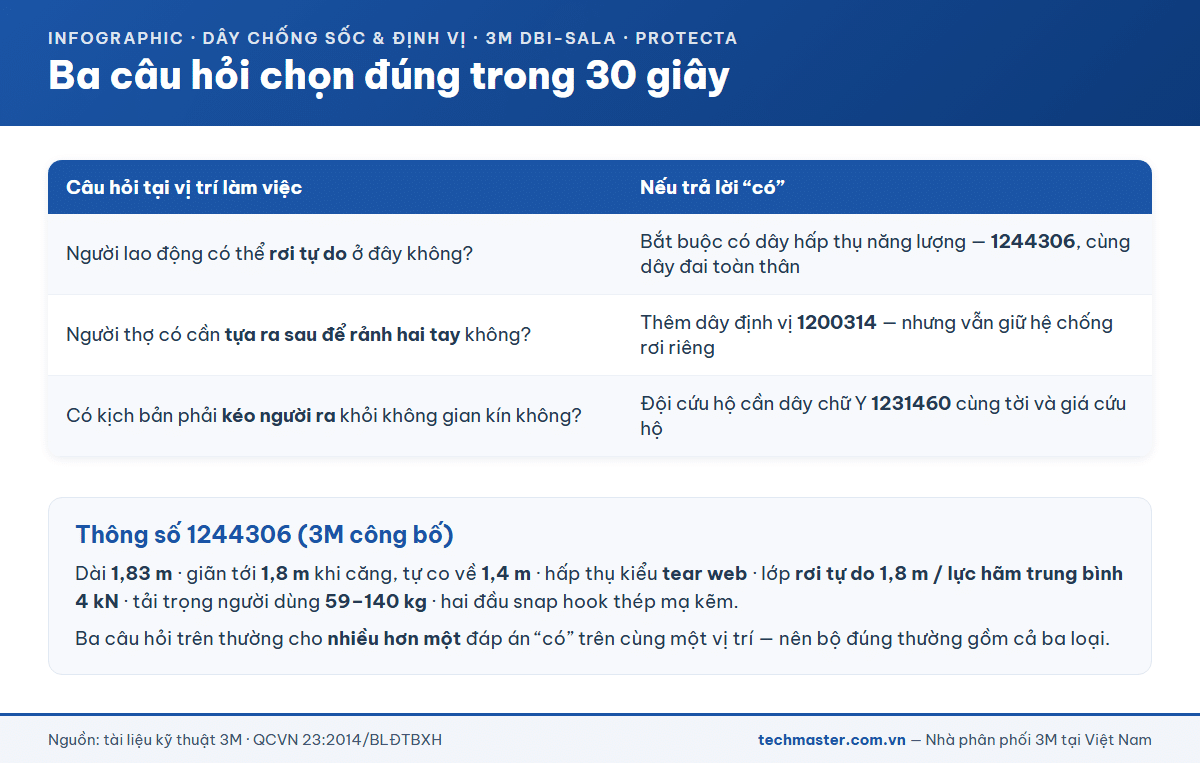

Ba câu hỏi chọn đúng trong 30 giây
| Câu hỏi | Nếu trả lời “có” |
|---|---|
| Người lao động có thể rơi tự do ở vị trí này không? | Bắt buộc có dây hấp thụ năng lượng — mã 1244306, cùng dây đai toàn thân |
| Người thợ có cần tựa người ra sau để rảnh hai tay không? | Thêm dây định vị 1200314 — nhưng vẫn giữ hệ chống rơi riêng |
| Có kịch bản phải kéo người ra khỏi không gian kín không? | Đội cứu hộ cần dây chữ Y 1231460 cùng tời và giá cứu hộ |
Ba câu hỏi này gần như luôn cho nhiều hơn một đáp án “có” trên cùng một vị trí làm việc. Đó là lý do bộ trang bị đúng thường gồm cả ba loại, chứ không phải chọn một.
Sai lầm tốn kém nhất: mua theo chiều dài và giá
Trên bảng chào hàng, dây định vị 2 m và dây chống sốc 1,83 m nhìn như hai lựa chọn cùng loại, chỉ khác giá. Thực tế chúng thuộc hai chuẩn khác nhau, giải quyết hai rủi ro khác nhau, và không có phép quy đổi nào giữa chúng.
Nếu chỉ nhớ một câu từ bài này: hỏi “mã này theo chuẩn nào” trước khi hỏi “mã này dài bao nhiêu mét”. Cách đọc chuẩn cho từng nhóm nằm ở bài ANSI Z359.13, EN 358 và QCVN 23:2014; cách tính khoảng trống rơi cho dây 1,83 m nằm ở bài khoảng trống rơi 3,90 m của ShockWave2. Bức tranh tổng thể ba nhóm thiết bị chống rơi ngã đã có ở bài so sánh dây đai toàn thân, dây cứu sinh tự co và dây chống sốc. Xem nhóm hàng tại trang phụ kiện chống rơi.
Câu hỏi thường gặp
Dây định vị có thay được dây chống sốc không?
Không. Dây định vị 1200314 theo chuẩn EN 358 giữ người tựa vào kết cấu để rảnh hai tay, nó không có bộ hấp thụ năng lượng nên không hãm được cú rơi tự do. Hướng dẫn sử dụng của 3M cho công việc định vị yêu cầu hệ định vị phải đi kèm một hệ chống rơi ngã cá nhân riêng, dùng để bảo vệ khi hệ định vị tuột khỏi điểm neo hoặc khi người dùng tháo ra để di chuyển.
Dây chữ Y 1231460 có phải dây chống sốc không?
Không. 3M công bố mã này theo ANSI Z359.3, tức chuẩn dây định vị và hạn chế di chuyển, và mô tả dòng sản phẩm là thiết kế không có bộ hấp thụ sốc. Chi tiết spreader bar ở giữa là thanh cân giữ hai nhánh tách ra để nhấc nạn nhân lên thẳng người qua hai D-ring vai, không phải bộ hấp thụ năng lượng. Đây là dụng cụ cho thao tác thu hồi người, không phải dây làm việc hằng ngày.
Dây 1244306 chịu được người nặng bao nhiêu?
3M công bố dải tải trọng người dùng 130 đến 310 lb, tức 59 đến 140 kg, đã tính cả quần áo và dụng cụ mang theo. Lớp năng lượng của dây là rơi tự do tối đa 1,8 m với lực hãm trung bình 900 lbf tương đương 4 kN.
Móc AJ501 có tự khoá không?
Không. AJ501 là carabiner khoá ren, người dùng phải vặn ren bằng tay sau khi đóng cửa. 3M mô tả kiểu khoá này phù hợp khi trong ca làm việc chỉ thỉnh thoảng mới cần mở. Nếu công việc phải tháo lắp liên tục thì nên chọn carabiner hai hoặc ba thao tác tự khoá. Thông số AJ501 là cửa mở 17 mm, lực phá huỷ 25 kN, khối lượng 0,17 kg.
