Điểm neo đơn giải quyết được bài toán “đứng một chỗ làm việc trên cao”. Nó không giải quyết được bài toán “đi dọc 40 m mái tôn để kiểm tra từng cụm điều hoà”. Với dạng công việc thứ hai, người lao động hoặc phải tháo móc rồi móc lại nhiều lần. Mỗi lần tháo là một khoảng thời gian không được bảo vệ. Hoặc phải có một tuyến liên tục để móc vào và đi suốt.
Dây an toàn ngang (horizontal lifeline, viết tắt HLL) là tuyến liên tục đó. Bài này nói về việc nhận diện công việc nào cần nó. Ngành nào chạm nhiều nhất. Và điều gì trong luật Việt Nam áp lên hệ này — cùng một điểm mà rất nhiều hồ sơ an toàn đang viết sai.

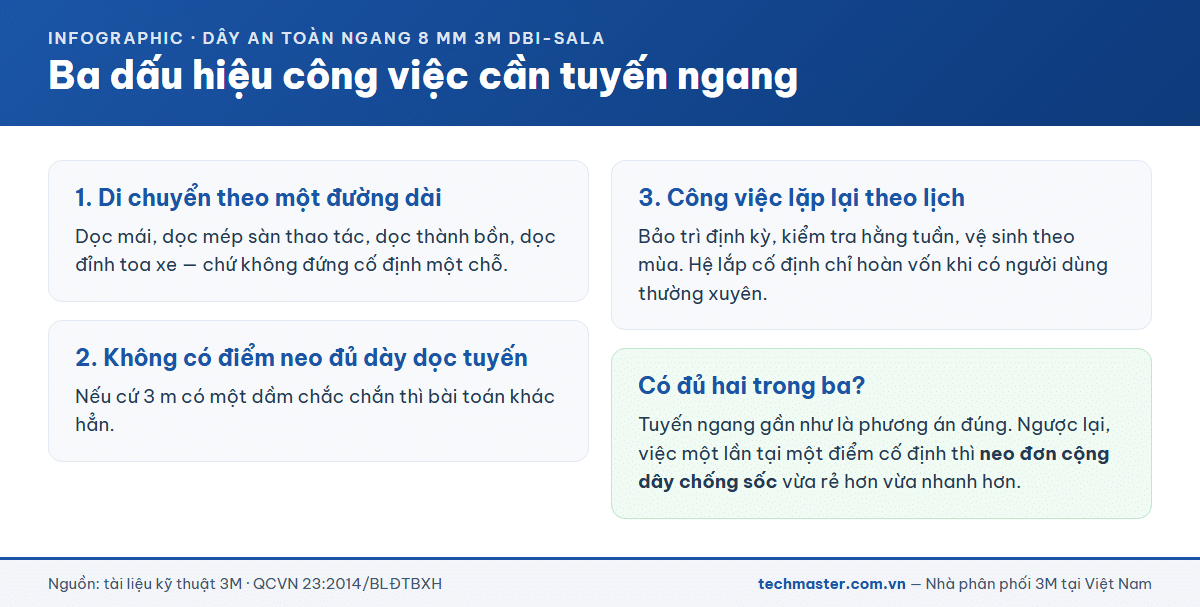

Ba dấu hiệu nhận biết công việc cần tuyến ngang
Không phải mọi việc trên cao đều cần. Ba dấu hiệu sau, nếu có đủ hai, thì tuyến ngang gần như là phương án đúng:
- Người lao động phải di chuyển theo một đường dài chứ không đứng cố định — dọc mái, dọc mép sàn thao tác, dọc thành bồn, dọc đỉnh toa xe.
- Không có sẵn điểm neo đủ dày dọc tuyến đó. Nếu cứ 3 m có một dầm chắc chắn thì bài toán khác hẳn.
- Công việc lặp lại theo lịch — bảo trì định kỳ, kiểm tra hằng tuần, vệ sinh theo mùa. Hệ lắp cố định chỉ hoàn vốn khi có người dùng thường xuyên.
Ngược lại, nếu công việc là một lần duy nhất và ở một điểm cố định. Một neo đơn cộng dây chống sốc thường vừa rẻ hơn vừa nhanh hơn.
Ngành và tình huống chạm nhiều nhất
| Ngành | Tình huống điển hình | Điểm cần lưu ý |
|---|---|---|
| mái nhà công nghiệp | Bảo trì điều hoà, quạt hút, máng thoát nước, tấm lấy sáng | Tấm lợp thường không chịu được người rơi lên; tuyến phải bắt vào kết cấu đỡ, không bắt vào tôn |
| làm việc trên cao công trình cao tầng | Mép sàn chưa có lan can, thi công mặt đứng, lắp kính | Hệ tạm và hệ cố định là hai bài toán khác nhau; hệ mái không được dùng làm neo kéo cho bảo trì mặt dựng |
| vận chuyển logistic kho vận | Đỉnh xe bồn, nóc container, cầu nạp hàng | Ứng dụng treo trên đầu, người đứng dưới tuyến chứ không cạnh tuyến |
| dầu khí hoá dầu | Đỉnh bồn chứa, giàn ống, sàn thao tác ngoài trời | Môi trường ăn mòn mạnh — vật liệu và chu kỳ kiểm tra phải tính riêng |
| năng lượng gió | Sàn nacelle, đường đi trên thân trụ | Rung và tải chu kỳ nhiệt tác động lên lực căng tuyến |
| hàng không MRO | Bảo dưỡng thân và cánh máy bay trong hangar | Tuyến treo trên đầu, kết hợp dây cứu sinh tự co |

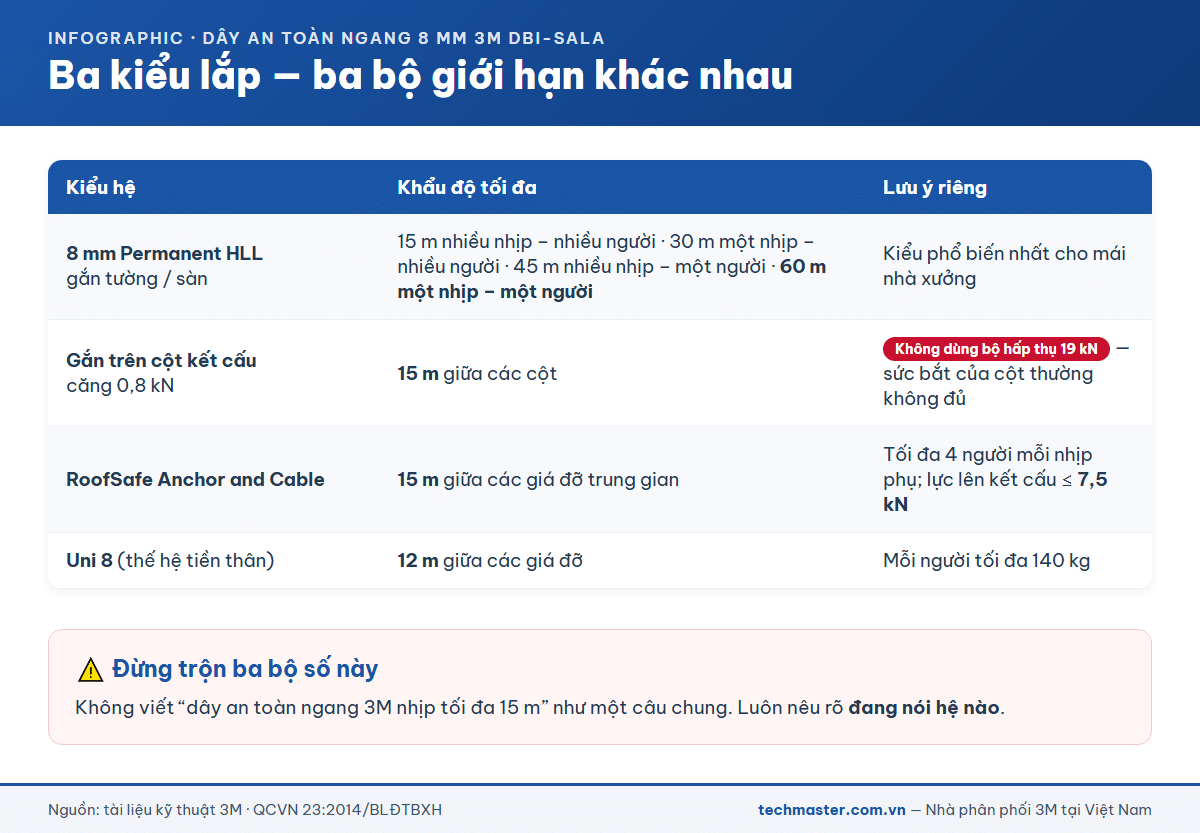

Ba kiểu lắp mà 3M có tài liệu riêng
Bộ Technical Data Sheet của hệ 8 mm Permanent Horizontal Lifeline chia ba kiểu, và chúng không dùng chung giới hạn:

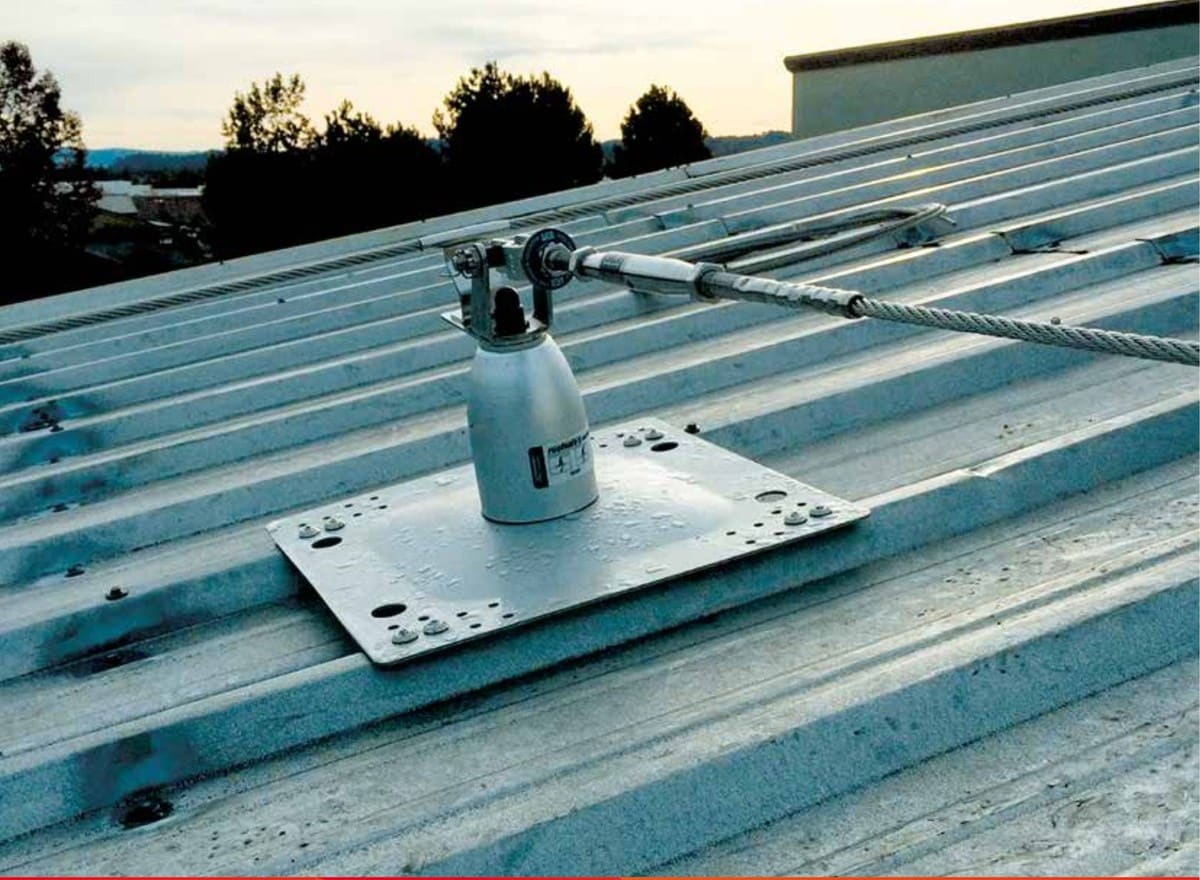

Gắn tường hoặc sàn
Tuyến chạy ngang tầm hoặc thấp hơn người dùng. Tài liệu cho phép khẩu độ tối đa 15 m khi nhiều nhịp và nhiều người, lên tới 60 m nếu một nhịp duy nhất và một người duy nhất. Đây là kiểu phổ biến nhất cho mái nhà xưởng và sàn thao tác.

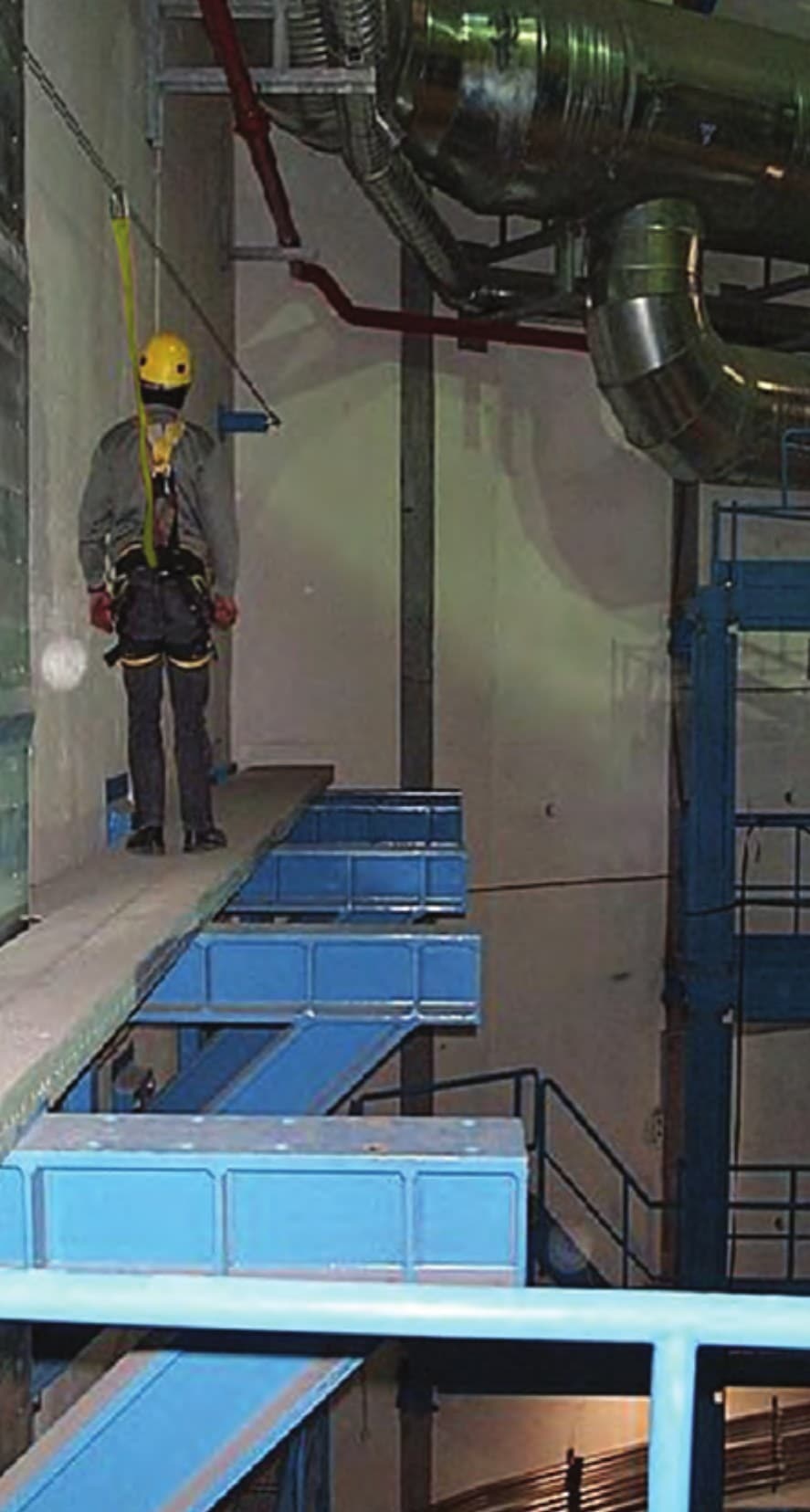

Treo trên đầu
Tuyến nằm cao hơn tầm với của người dùng. 3M có bộ tài liệu riêng cho kiểu này, và brochure ghi thêm rằng hệ hỗ trợ dây cứu sinh tự co cùng thiết bị hạ tốc độ có kiểm soát tới 33,1 lb. Kiểu này hợp với hangar, cầu nạp, và các vị trí không thể đặt tuyến ngang tầm người.
Gắn trên cột kết cấu
Khi không có tường hay dầm sẵn, tuyến bắt lên cột dựng riêng. Tài liệu 3M đặt giới hạn khẩu độ 15 m giữa các cột và khuyến cáo không dùng bộ hấp thụ năng lượng loại 19 kN cho kiểu này, vì sức bắt của cột thường không đủ. Đây là ví dụ điển hình của việc một linh kiện “khoẻ hơn” lại là lựa chọn sai.
Hạn chế di chuyển hay hãm rơi — hai bài toán, hai chi phí
Một tuyến ngang có thể được thiết kế theo hai chế độ, và phân biệt đúng ngay từ đầu tiết kiệm rất nhiều tiền:
- Hạn chế di chuyển (restraint): dây nối ngắn tới mức người lao động không thể tới được mép. Không có cú rơi nào xảy ra, nên tải lên kết cấu thấp hơn nhiều.
- Hãm rơi (fall arrest): người có thể rơi, hệ có nhiệm vụ dừng cú rơi lại. Cần bộ hấp thụ năng lượng, cần tính khoảng rơi, cần kiểm tra bên dưới có đủ khoảng trống không.
Brochure của hệ RoofSafe khuyến nghị rất thẳng: nên dùng hệ dây ngang ở chế độ hạn chế di chuyển bất cứ khi nào có thể, vì nó loại bỏ luôn rủi ro người dùng bị rơi. Trong thực tế, nhiều mái nhà máy Việt Nam hoàn toàn đủ điều kiện chạy chế độ này chỉ bằng cách đặt tuyến lùi vào trong đủ xa mép.
Một tuyến gồm những gì
Phần vật tư mà bộ phận mua hàng nhìn thấy: cuộn cáp và con trượt. Cáp là loại 8 mm 7×7 thép không gỉ 316, cùng một loại ở mọi mã, chỉ khác chiều dài cuộn — 3M 7240143 cho cuộn 25 m, 3M DBI-SALA 7240144 cho cuộn 50 m, 3M DBI-SALA 7240218 cho cuộn 250 m. Con trượt của hệ RoofSafe là 3M DBI-SALA 7234020, bộ UniGrab 8 mm kèm móc carabiner, lực kéo đứt 16 kN.
Phần còn lại — neo hai đầu, bộ hấp thụ năng lượng, giá đỡ trung gian, bộ tăng đơ, nhãn hệ — thuộc thiết kế. Cách chọn chiều dài cuộn cho đỡ lãng phí nằm ở bài chọn cuộn cáp dây an toàn ngang 8 mm.
Ở Việt Nam, nghĩa vụ pháp lý nằm ở đâu
Đây là chỗ nhiều hồ sơ an toàn viết sai, nên xin nói thật rõ.
QCVN 23:2014/BLĐTBXH — quy chuẩn kỹ thuật quốc gia đối với hệ thống chống rơi ngã cá nhân, ban hành theo Thông tư 36/2014/TT-BLĐTBXH — quy định cho dây đỡ cả người, dây treo và thiết bị hấp thụ năng lượng, dây cứu sinh tự co, đường ray và dây cứu sinh thẳng đứng, cùng các bộ phận nối. Mục 1.1.3.3 loại trừ rõ ràng “các bộ phận được lắp nằm ngang của các đường ray hoặc dây cứu sinh hỗn hợp”.
Nghĩa là: bản thân đoạn dây ngang không nằm trong phạm vi QCVN 23. Viết trong hồ sơ rằng “tuyến dây ngang đã hợp quy theo QCVN 23” là một câu không đúng.
Nhưng điều ngược lại thì đúng và bắt buộc: mọi thứ người lao động móc vào tuyến đó đều thuộc phạm vi QCVN 23 — dây đai toàn thân, dây chống sốc, dây cứu sinh tự co, carabiner. Với hàng nhập khẩu, mục 3.2 buộc phải chứng nhận hợp quy theo Phương thức 7, tức thử nghiệm và đánh giá theo lô sản phẩm, rồi gắn dấu hợp quy và ghi nhãn trước khi lưu thông. Mục 3.4.3 buộc thử nghiệm định kỳ ít nhất một lần trong sáu tháng, mỗi lần phải có biên bản.
Về phần tuyến ngang, khung chuẩn thực tế đến từ EN 795:2012 Type C, CEN/TS 16415, ANSI Z359.6 và OSHA 1926.502 — chi tiết ở bài EN 795 Class C, ANSI Z359.6 và QCVN 23. Xem nhóm hàng tại trang dây cứu sinh, và cách chọn thiết bị cá nhân đi kèm tại bài chống rơi ngã 3M: dây đai toàn thân, SRL và dây chống sốc.
Câu hỏi thường gặp
Khi nào nên dùng dây an toàn ngang thay vì điểm neo đơn?
Khi người lao động phải di chuyển theo một đường dài chứ không đứng cố định, khi dọc tuyến đó không có sẵn điểm neo đủ dày, và khi công việc lặp lại theo lịch. Nếu chỉ làm một lần tại một điểm cố định thì neo đơn cộng dây chống sốc thường vừa rẻ hơn vừa triển khai nhanh hơn.
Dây an toàn ngang có phải hợp quy theo QCVN 23:2014 không?
Không. Mục 1.1.3.3 của QCVN 23:2014/BLĐTBXH loại trừ các bộ phận được lắp nằm ngang của đường ray hoặc dây cứu sinh hỗn hợp. Tuy nhiên các thiết bị cá nhân móc vào tuyến ngang thì thuộc phạm vi quy chuẩn, gồm dây đai toàn thân, dây chống sốc, dây cứu sinh tự co và bộ phận nối, và hàng nhập khẩu phải chứng nhận hợp quy theo Phương thức 7 rồi gắn dấu hợp quy.
Chế độ hạn chế di chuyển khác chế độ hãm rơi thế nào?
Hạn chế di chuyển dùng dây nối ngắn tới mức người lao động không thể tới được mép, nên không có cú rơi nào xảy ra và tải lên kết cấu thấp hơn nhiều. Hãm rơi chấp nhận khả năng rơi và có nhiệm vụ dừng cú rơi, nên cần bộ hấp thụ năng lượng, cần tính khoảng rơi và cần kiểm tra khoảng trống bên dưới. Tài liệu 3M khuyến nghị ưu tiên chế độ hạn chế di chuyển bất cứ khi nào bố trí mặt bằng cho phép.
Có được bắt tuyến dây ngang trực tiếp vào tấm lợp không?
Không. Tấm lợp thường không phải kết cấu chịu lực và không chịu được tải của một cú rơi. Tuyến phải bắt vào kết cấu đỡ, và điểm bắt phải được người đủ trình độ tính toán theo tải mà chính hệ đó sinh ra, không phải theo cảm nhận về độ chắc của bề mặt.
