Khi bảng vật tư ghi “cáp dây an toàn ngang 8 mm”, bộ phận mua hàng thường thấy bốn mã 3M khác nhau và mặc định rằng đó là bốn loại cáp có độ bền khác nhau. Không phải. Cả bốn mã đều là cùng một loại cáp — thép không gỉ 316, đường kính 8 mm, bện 7×7 — và chỉ khác nhau ở chiều dài cuộn.
Điều đó nghe như một chi tiết nhỏ, nhưng nó đảo ngược hoàn toàn cách chọn. Bạn không chọn “cáp khoẻ hơn”; bạn chọn cuộn ít lãng phí nhất cho sơ đồ tuyến đã thiết kế. Bài này dựa trên Technical Data Sheet của 3M cho cáp 8 mm 7×7 (mã hệ thống 7240211, Issue No. 3, tháng 8/2020) trong bộ tài liệu 8 mm Permanent Horizontal Lifeline Technical Data Sheets (FORM NO. 5908290 REV: F, © 3M 2021).

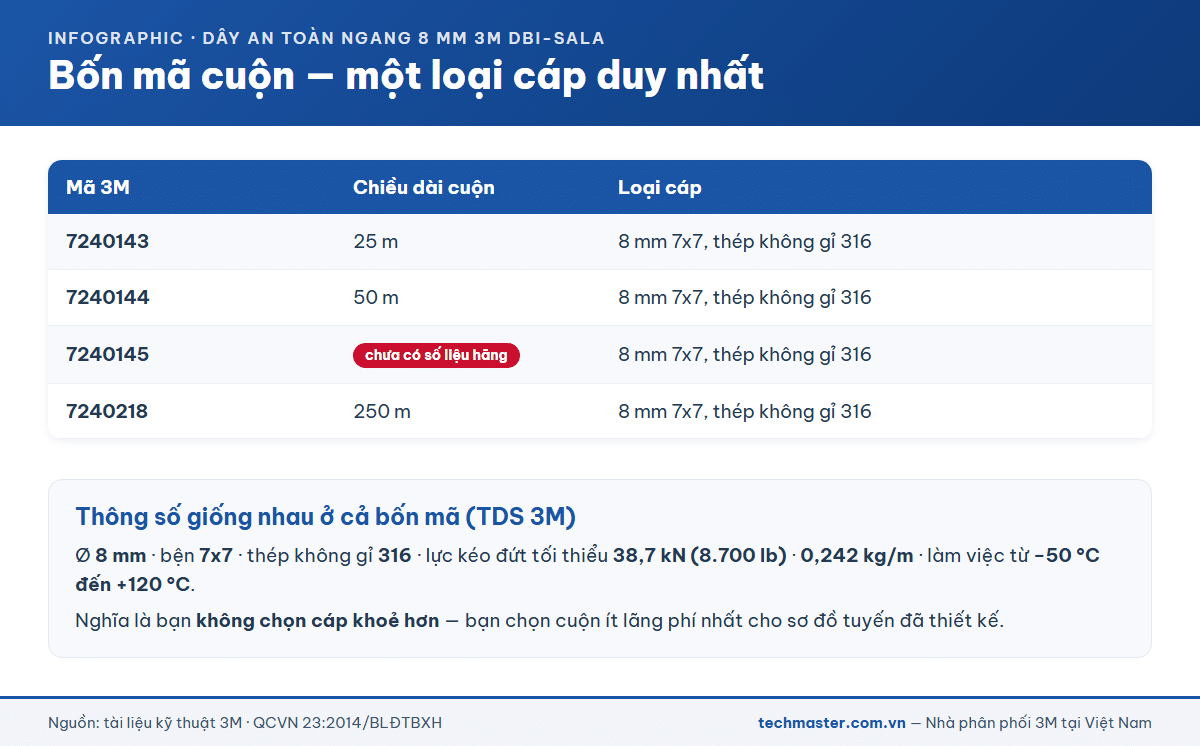

Bốn mã cuộn, một loại cáp
| Mã 3M | Chiều dài cuộn | Loại cáp |
|---|---|---|
| 3M 7240143 | 25 m | 8 mm 7×7, thép không gỉ 316 |
| 3M DBI-SALA 7240144 | 50 m | 8 mm 7×7, thép không gỉ 316 |
| 3M DBI-SALA 7240145 | xem ghi chú bên dưới | 8 mm 7×7, thép không gỉ 316 |
| 3M DBI-SALA 7240218 | 250 m | 8 mm 7×7, thép không gỉ 316 |
Ghi chú về mã 7240145: mã này thuộc cùng dòng cáp 8 mm 7×7 thép không gỉ, nhưng chiều dài cuộn chưa được nêu trong tài liệu kỹ thuật của 3M mà chúng tôi có. Chúng tôi không suy đoán con số — nếu bạn cần đúng chiều dài của mã này cho hồ sơ mua sắm, hãy hỏi để chúng tôi xác nhận lại với hãng thay vì lấy số từ một bảng giá trôi nổi.
Thông số của bản thân sợi cáp — giống nhau ở cả bốn mã
| Chỉ tiêu | Giá trị theo TDS 3M |
|---|---|
| Đường kính | Ø 8 mm (0,32 in) |
| Cấu tạo bện | 7 x 7 |
| Vật liệu | Thép không gỉ 316, bề mặt tự nhiên |
| Lực kéo đứt tối thiểu | 38,7 kN (8.700 lb) |
| Khối lượng | 0,242 kg/m (0,162 lb/ft) |
| Dải nhiệt độ làm việc | −50 °C đến +120 °C |
Con số 0,242 kg/m hữu ích hơn vẻ ngoài của nó: một cuộn 250 m nặng khoảng 60 kg cáp, chưa kể lõi cuộn. Đây là thứ phải tính vào phương án đưa vật tư lên mái, chứ không phải chi tiết để bỏ qua khi lập dự toán nhân công.
Chiều dài cuộn quyết định điều gì
Ba thứ, và không thứ nào trong đó là “độ an toàn”.
1. Số mối nối giữa tuyến
Nếu tuyến dây dài hơn cuộn cáp, bạn phải nối. 3M có chi tiết dành riêng cho việc này: Hex Joiner mã 7234012, thép không gỉ 316, lực kéo đứt 38 kN (8.540 lb), nặng 0,12 kg, và TDS ghi rõ chỉ dùng cho cáp 8 mm loại 7×7 hoặc 1×19.
Để ý con số: mối nối chịu 38 kN, còn sợi cáp chịu 38,7 kN. Nghĩa là mỗi mối nối trở thành mắt xích yếu nhất của tuyến — chênh lệch nhỏ, nhưng nó có nghĩa là mối nối phải nằm trong hồ sơ thiết kế, không phải một xử lý ứng biến tại công trường. Chọn cuộn dài hơn để tránh nối là lựa chọn kỹ thuật, không phải lựa chọn tiết kiệm.
2. Lượng cáp thừa bị bỏ
Cáp được kết thúc bằng chi tiết ép (swage): Hex Swage Toggle 7234011 ở một đầu và Hex Swage Tensioner 7240166 (mức căng 0,8 kN) hoặc 7240109 (mức căng 5 kN) ở đầu kia. Bộ tăng đơ có hành trình 435–530 mm, tức bản thân nó ăn nửa mét chiều dài tuyến. Cộng thêm phần cáp dự phòng để ép và căng, mỗi đầu hệ tiêu tốn thêm một đoạn không nhỏ.
Với một tuyến 22 m, cuộn 25 m là vừa đủ và gần như không thừa. Với ba tuyến 22 m, mua ba cuộn 25 m sẽ tốn hơn — và phát sinh nhiều đầu thừa hơn — so với một cuộn 250 m cắt ra.
3. Cách quản lý vật tư dài hạn
Nhà máy có nhiều mái, nhiều khu, và kế hoạch mở rộng hệ theo từng năm thường mua cuộn lớn rồi cắt dần. Nhà thầu lắp một hệ duy nhất cho một khách hàng thì mua đúng cuộn vừa tuyến. Đây là khác biệt về mô hình vận hành, không phải về kỹ thuật.

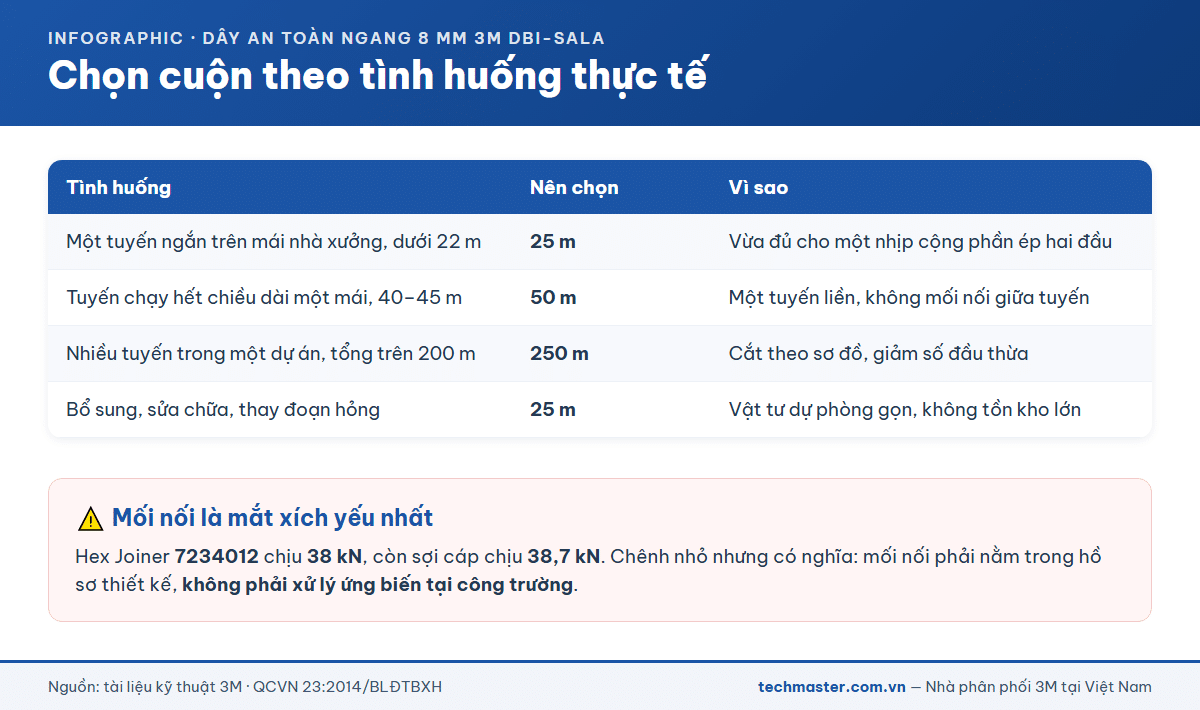

Bốn tình huống thực tế
| Tình huống | Nên chọn | Vì sao |
|---|---|---|
| Một tuyến ngắn trên mái nhà xưởng, dưới 22 m | Cuộn 25 m | Vừa đủ cho một nhịp cộng phần ép hai đầu, không tồn kho cáp lẻ |
| Tuyến chạy hết chiều dài một mái, 40–45 m | Cuộn 50 m | Một tuyến liền, không mối nối giữa tuyến |
| Nhiều tuyến trong một dự án, tổng trên 200 m | Cuộn 250 m | Cắt theo sơ đồ, giảm số đầu thừa, một mã vật tư duy nhất |
| Bổ sung, sửa chữa, thay đoạn hỏng | Cuộn 25 m | Vật tư dự phòng gọn, không giữ tồn kho lớn tài sản không dùng |
Cái mà chọn cuộn cáp KHÔNG giải quyết
Đây là phần quan trọng nhất của bài, và cũng là chỗ hồ sơ mua sắm hay hụt.

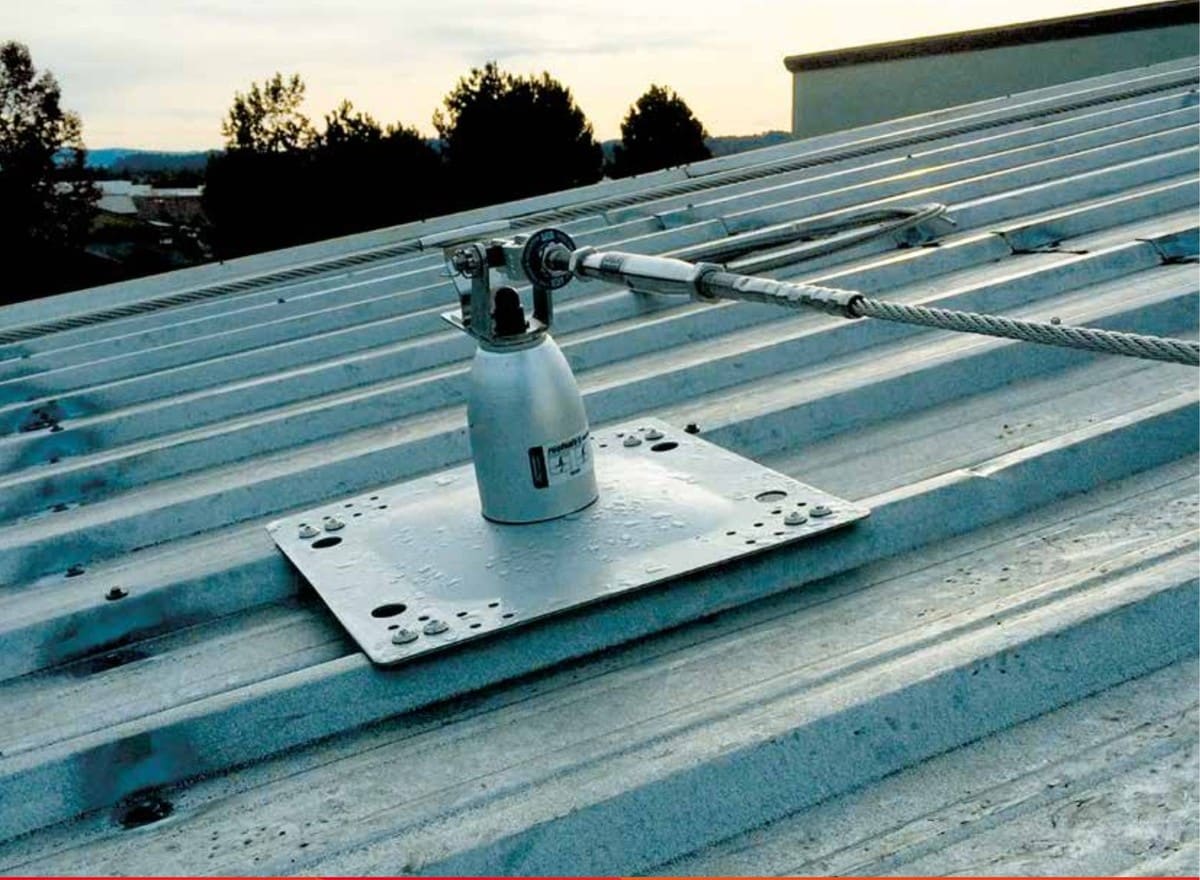

Sợi cáp một mình không phải là một hệ dây an toàn ngang. Theo tài liệu 3M, một tuyến hoàn chỉnh còn cần: neo hai đầu (Multi-fix Anchor Plate 7241417 hoặc Straight Eye 7240122), bộ hấp thụ năng lượng, giá đỡ trung gian 7241412, bộ tăng đơ, chi tiết ép đầu cáp, chặn đầu 7241432, và nhãn hệ 7241435 — mà TDS ghi rõ là bắt buộc gắn ở vị trí dễ thấy gần đầu hệ và do người lắp điền thông tin vào.
Phần người dùng đeo cũng vậy: cần một con trượt. Với hệ RoofSafe, con trượt là 3M DBI-SALA 7234020 — bộ UniGrab 8 mm kèm móc carabiner, lực kéo đứt 16 kN, nặng 0,40 kg. Nhưng con trượt phải khớp với kiểu giá đỡ đã lắp: bảng tương thích của 3M cho thấy UniGrab dùng được với giá đỡ trung gian, ống 45°, ống 90°, bộ hấp thụ năng lượng và bộ tăng đơ, nhưng không dùng được với nhóm phụ kiện evolution™. Mua con trượt sai họ là lỗi tốn kém và chỉ phát hiện lúc lắp.
Cuối cùng, và quan trọng hơn tất cả: bố trí tuyến, khẩu độ giữa các giá đỡ và số người được phép dùng đồng thời phải do người đủ trình độ tính toán. Brochure 3M nói rõ mỗi hệ phải được thiết kế và phân tích theo OSHA 1910.140, 1926.502 hoặc chuẩn địa phương tương ứng. Chi tiết về giới hạn khẩu độ và các chuẩn áp dụng nằm ở bài EN 795 Class C, ANSI Z359.6 và QCVN 23.
Vì sao 7×7 chứ không phải 1×19
3M có hai loại cáp 8 mm cho hệ dây ngang. Loại 1×19 (mã 7240212) khoẻ hơn — 47 kN so với 38,7 kN — nhưng cứng hơn và nặng hơn (0,31 kg/m). Brochure của 3M ghi cách chọn ngắn gọn: 7×7 dùng phổ biến cho hệ căng thấp, 1×19 dùng phổ biến cho hệ căng cao, ví dụ hệ treo trên đầu. Bốn mã trong bài này đều là 7×7. Phần so sánh đầy đủ nằm ở bài cáp 7×7 và 1×19.
Xem toàn bộ nhóm hàng tại trang dây cứu sinh.
Câu hỏi thường gặp
Bốn mã cáp 8 mm của 3M khác nhau ở điểm nào?
Chỉ khác chiều dài cuộn. Cả bốn đều là cáp thép không gỉ 316, đường kính 8 mm, bện 7×7, lực kéo đứt tối thiểu 38,7 kN và khối lượng 0,242 kg mỗi mét theo Technical Data Sheet của 3M. Mã 7240143 là cuộn 25 m, 7240144 là cuộn 50 m, 7240218 là cuộn 250 m. Mã 7240145 thuộc cùng dòng nhưng tài liệu kỹ thuật chúng tôi có không nêu chiều dài cuộn.
Nối hai đoạn cáp giữa tuyến có được không?
Được, bằng đúng chi tiết của hãng là Hex Joiner mã 7234012, thép không gỉ 316, lực kéo đứt 38 kN, chỉ dùng cho cáp 8 mm loại 7×7 hoặc 1×19. Nhưng lực kéo đứt của mối nối là 38 kN trong khi sợi cáp là 38,7 kN, nên mối nối trở thành mắt xích yếu nhất và phải nằm trong hồ sơ thiết kế hệ, không phải xử lý phát sinh tại công trường.
Một cuộn 250 m nặng bao nhiêu?
Riêng phần cáp khoảng 60 kg, tính theo khối lượng 0,242 kg mỗi mét ghi trong Technical Data Sheet, chưa kể lõi cuộn và bao bì. Con số này nên được đưa vào phương án vận chuyển vật tư lên mái ngay từ khâu lập dự toán.
Mua cáp là đủ để có một hệ dây an toàn ngang chưa?
Chưa. Một tuyến hoàn chỉnh theo tài liệu 3M còn cần neo hai đầu, bộ hấp thụ năng lượng, giá đỡ trung gian, bộ tăng đơ, chi tiết ép đầu cáp, chặn đầu, nhãn hệ và con trượt cho người dùng. Ngoài ra bố trí tuyến và số người dùng đồng thời phải do người đủ trình độ tính toán theo chuẩn áp dụng.
