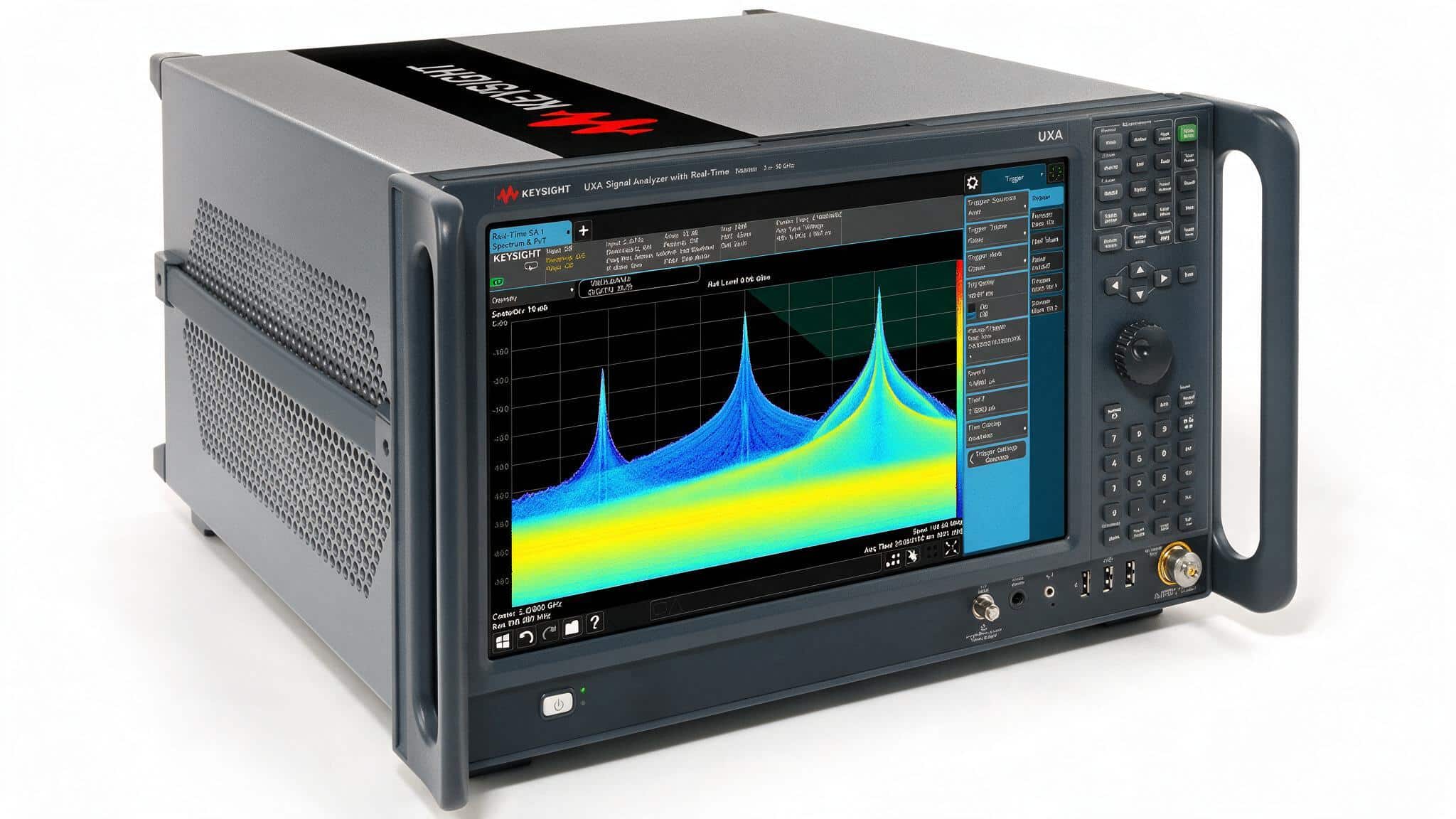

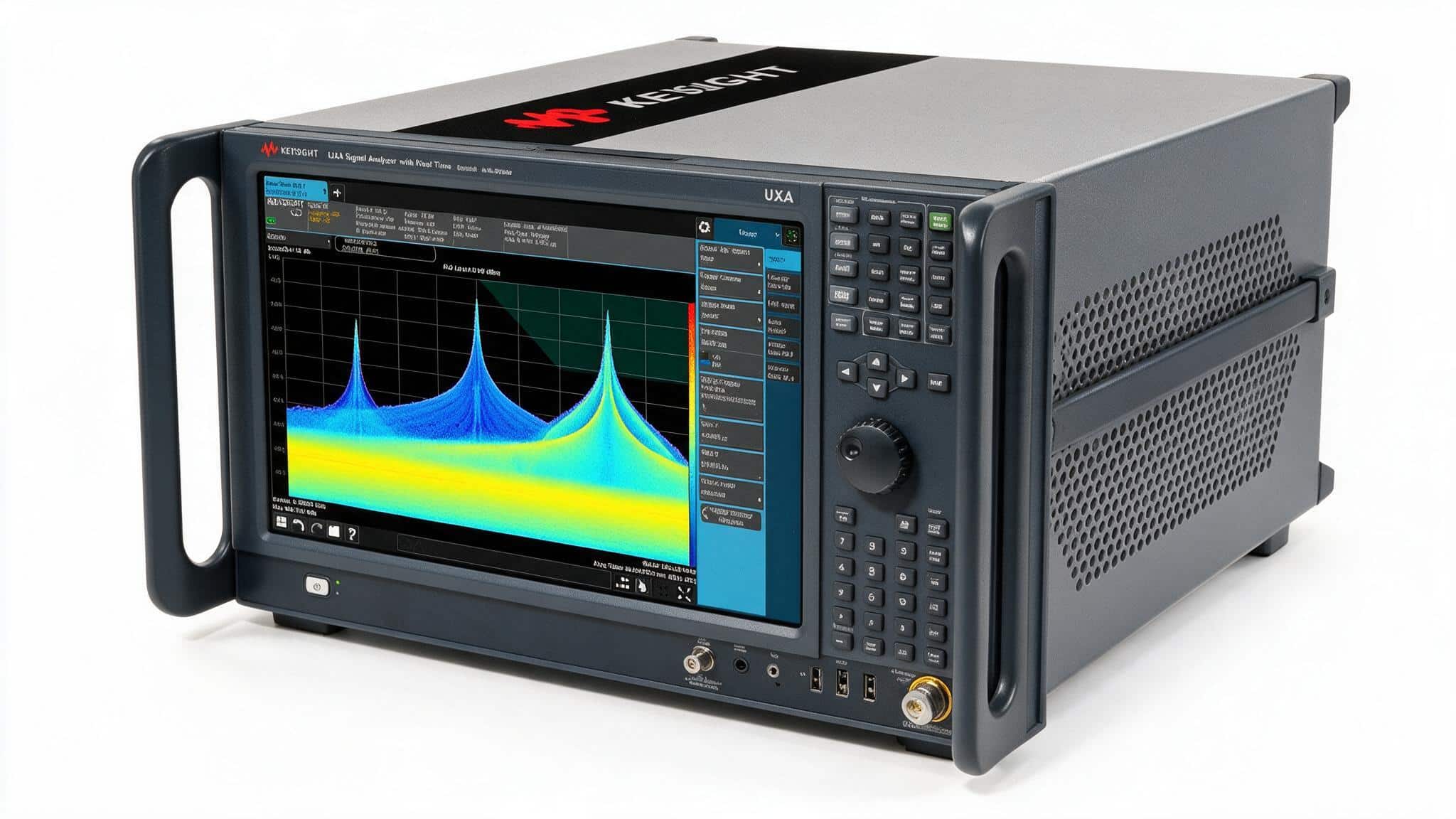

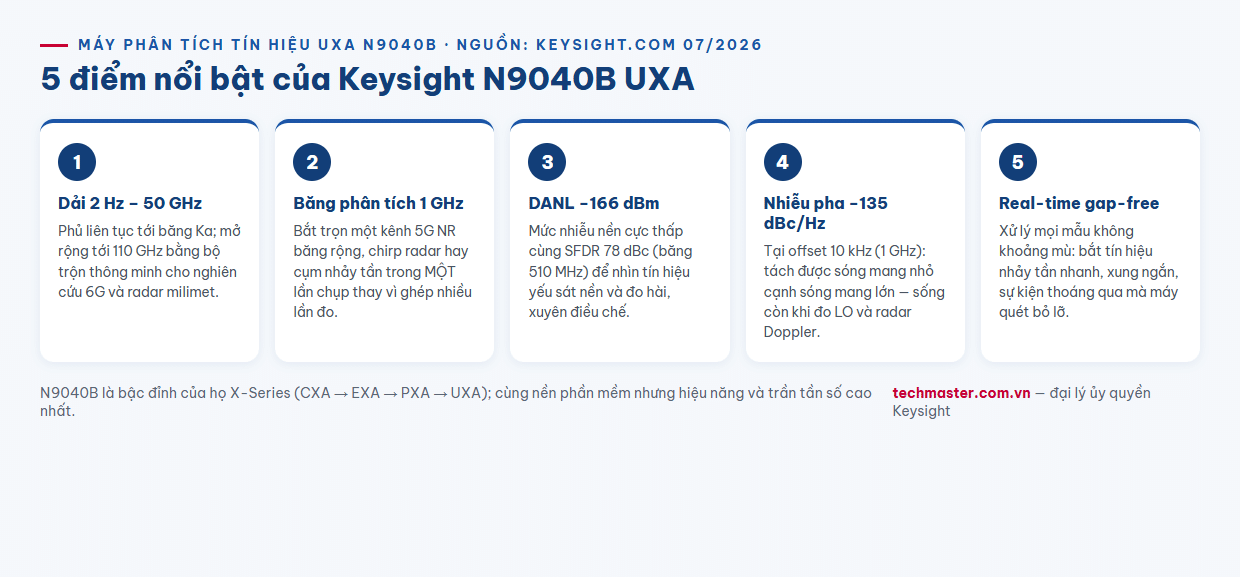

Khi tín hiệu cần đo vừa rộng băng, vừa nhảy tần nhanh, vừa yếu sát nền nhiễu — như 5G/6G, radar băng rộng hay tác chiến điện tử — thì một máy phân tích phổ tầm trung sẽ “nhìn không kịp” hoặc “nhìn không thấy”. Đó là lãnh địa của máy phân tích tín hiệu UXA Keysight N9040B, model đỉnh của họ X-Series với dải tới 50 GHz, băng phân tích 1 GHz và độ nhiễu nền thuộc hàng thấp nhất thị trường. Bài viết phân tích 5 điểm nổi bật khiến Keysight N9040B trở thành chuẩn tham chiếu cho phòng đo RF cao cấp, và vì sao từng thông số đó lại quan trọng.
1. Dải tần 2 Hz – 50 GHz, mở rộng tới 110 GHz
N9040B phủ liên tục từ 2 Hz đến 50 GHz nội bộ — đủ chạm băng Ka và các liên kết vi sóng cao tần. Khi cần đi xa hơn, máy mở rộng tới 110 GHz bằng bộ trộn thông minh (smart mixer) và lên vùng terahertz với giải pháp của bên thứ ba. Trần tần số này đặt UXA vào đúng những bài đo mà lớp máy đa dụng không với tới: nghiên cứu 6G, radar dải milimet và mô-đun vệ tinh băng cao.
2. Băng phân tích 1 GHz — bắt trọn tín hiệu băng rộng trong một lần
Đây là thông số làm nên đẳng cấp của UXA. Băng phân tích tức thời tới 1 GHz cho phép thu và giải điều chế toàn bộ một kênh 5G NR băng rộng, một chirp radar hay một cụm nhảy tần trong một lần chụp, thay vì ghép nhiều lần đo hẹp. Với tín hiệu hiện đại thay đổi theo thời gian, “bắt trọn trong một lần” là khác biệt giữa thấy đúng sự thật và thấy một lát cắt méo.
3. DANL −166 dBm và dải động dẫn đầu
Muốn nhìn tín hiệu yếu, máy phải tự “im lặng” trước đã. Mức nhiễu nền hiển thị trung bình (DANL) −166 dBm tại 1 GHz cho phép N9040B phát hiện những thành phần phổ mà máy tầm trung chôn vùi trong nền nhiễu của chính nó. Cùng với dải động không giả (SFDR) 78 dBc trên băng 510 MHz, UXA đo được cả tín hiệu rất lớn và rất nhỏ đứng cạnh nhau — điều kiện thường gặp khi soi hài, xuyên điều chế và phát xạ giả.
4. Nhiễu pha −135 dBc/Hz — phân biệt sóng mang sát nhau
Nhiễu pha của chính máy phân tích quyết định khả năng nhìn một sóng mang nhỏ nằm ngay cạnh một sóng mang lớn. Với −135 dBc/Hz tại offset 10 kHz (1 GHz), N9040B tách được các thành phần gần sóng mang mà máy nhiễu pha cao sẽ làm nhòe thành một khối. Đây là yếu tố sống còn khi đo dao động nội, tổng hợp tần số và tín hiệu radar Doppler.
5. Phân tích thời gian thực gap-free — không bỏ sót sự kiện thoáng qua
UXA có khả năng phân tích phổ thời gian thực liên tục (gap-free): máy xử lý mọi mẫu mà không để “khoảng mù” giữa các lần chụp. Nhờ đó nó bắt được tín hiệu nhảy tần nhanh, xung ngắn và sự kiện thoáng qua — những thứ mà máy quét truyền thống dễ bỏ lỡ vì đúng lúc sự kiện xảy ra thì máy đang quét ở tần số khác. Đây là công cụ để gỡ nhiễu gián đoạn và phân tích tín hiệu tác chiến điện tử.

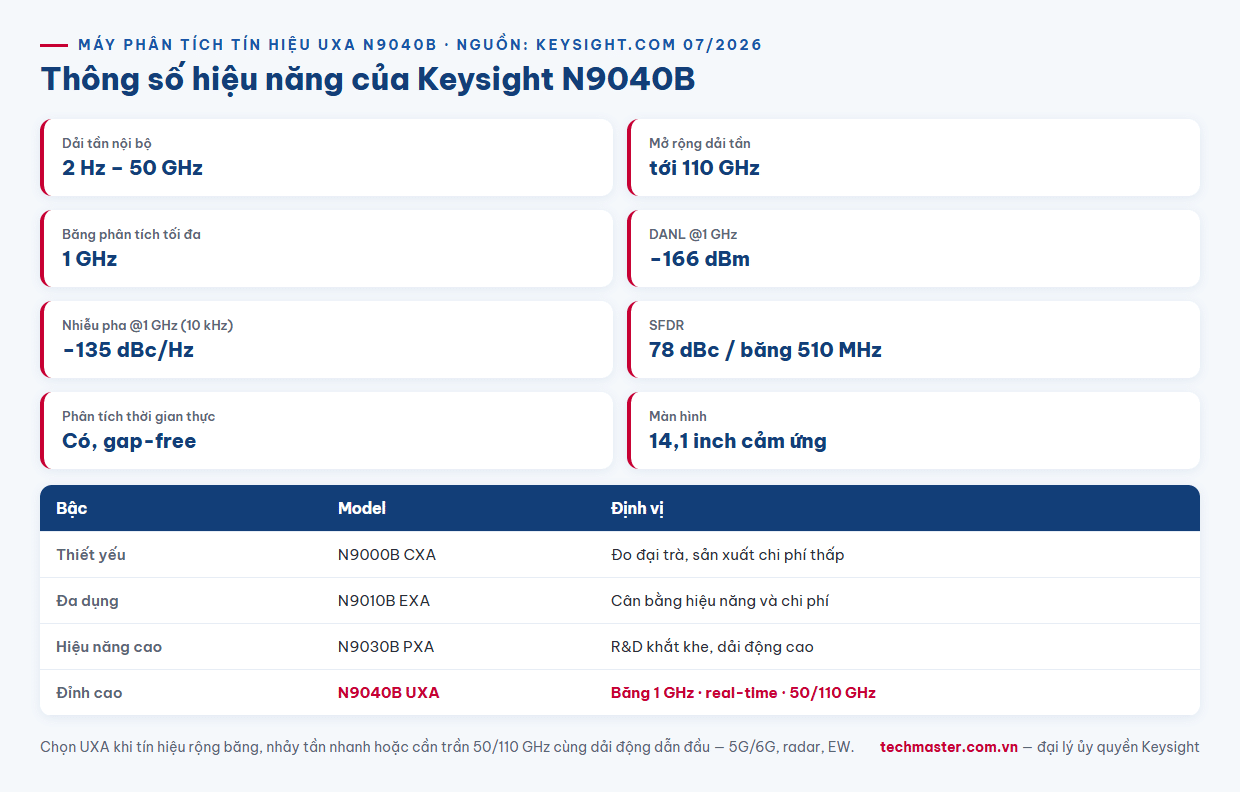

Thông số kỹ thuật rút gọn
| Thông số | Keysight N9040B UXA |
|---|---|
| Dải tần nội bộ | 2 Hz – 50 GHz |
| Mở rộng dải tần | Tới 110 GHz (bộ trộn thông minh) |
| Băng phân tích tối đa | 1 GHz |
| DANL @ 1 GHz | −166 dBm |
| Nhiễu pha @ 1 GHz (offset 10 kHz) | −135 dBc/Hz |
| Dải động không giả (SFDR) | 78 dBc trên băng 510 MHz |
| Phân tích thời gian thực | Có, gap-free |
| Màn hình | 14,1 inch cảm ứng |
Nguồn: trang sản phẩm Keysight N9040B UXA, tháng 07/2026.
Vị trí của UXA trong họ X-Series
N9040B là bậc cao nhất trong dòng máy phân tích tín hiệu X-Series của Keysight — cùng nền tảng phần mềm nhưng khác nhau về hiệu năng và trần tần số:
| Bậc | Model | Định vị |
|---|---|---|
| Thiết yếu | N9000B CXA | Đo đại trà, sản xuất chi phí thấp |
| Đa dụng | N9010B EXA | Cân bằng hiệu năng và chi phí |
| Hiệu năng cao | N9030B PXA | R&D khắt khe, dải động cao |
| Đỉnh cao | N9040B UXA | Băng 1 GHz, real-time, 50/110 GHz |
Nếu ngân sách hướng tới bậc đa dụng, tham khảo N9010B EXA theo từng ngành và so sánh N9000B CXA với N9010B để chọn đúng bậc. Xem cấu hình và báo giá của máy phân tích tín hiệu UXA Keysight N9040B tại trang sản phẩm. Toàn bộ danh mục tại hệ thống thiết bị đo lường Techmaster.
Câu hỏi thường gặp
Máy phân tích tín hiệu UXA Keysight N9040B có thông số nổi bật gì?
N9040B phủ dải 2 Hz đến 50 GHz nội bộ (mở rộng tới 110 GHz), băng phân tích tức thời tới 1 GHz, DANL −166 dBm tại 1 GHz, nhiễu pha −135 dBc/Hz tại offset 10 kHz và dải động không giả 78 dBc trên băng 510 MHz. Máy hỗ trợ phân tích phổ thời gian thực gap-free trên màn hình cảm ứng 14,1 inch.
Khi nào nên chọn UXA N9040B thay vì PXA hay EXA?
Chọn N9040B UXA khi tín hiệu cần đo rộng băng (tới 1 GHz tức thời), nhảy tần nhanh hoặc thoáng qua cần phân tích thời gian thực, và khi cần trần tần số 50/110 GHz cùng dải động dẫn đầu — điển hình là 5G/6G, radar băng rộng và tác chiến điện tử. Với R&D cân bằng chi phí, PXA hoặc EXA thường là lựa chọn hợp lý hơn.
