Trong dòng InfiniiVision 3000G X-Series, máy hiện sóng Keysight DSOX3024G nằm ở vị trí rất dễ chọn: 200 MHz băng thông, 4 kênh analog, và quan trọng hơn cả là một loạt thiết bị đo được gộp sẵn vào trong cùng một khung máy. Với kỹ sư đang phải cân đối giữa diện tích mặt bàn và ngân sách đầu tư, đây là điểm khác biệt đáng cân nhắc hơn nhiều so với việc chạy đua thêm vài chục MHz băng thông.
Bài viết này đi qua năm điểm nổi bật của DSOX3024G dựa trên đúng thông số Keysight công bố, kèm hướng dẫn xác định model nào trong dòng 3000G X-Series phù hợp với bài toán đo của bạn.
1. Tốc độ cập nhật 1.000.000 dạng sóng/giây và ý nghĩa thực tế
Con số gây ấn tượng nhất trên bảng thông số DSOX3024G là tốc độ cập nhật trên 1.000.000 dạng sóng mỗi giây. Đây không phải chỉ số marketing: nó quyết định trực tiếp xác suất bạn nhìn thấy một sự kiện hiếm.
Máy hiện sóng số luôn có thời gian chết giữa hai lần thu — khoảng thời gian máy xử lý và vẽ lại màn hình, trong lúc đó tín hiệu đầu vào không được ghi nhận. Nếu một glitch chỉ xuất hiện vài lần mỗi phút, máy có tốc độ cập nhật thấp gần như chắc chắn sẽ bỏ sót nó, còn kỹ sư thì mất hàng giờ ngồi chờ trước màn hình. Tốc độ cập nhật cao rút ngắn thời gian chết, nên cùng một khoảng thời gian quan sát, số lần máy “nhìn” vào tín hiệu tăng lên rất nhiều lần.
Trên thực tế, đây là lý do các lỗi kiểu runt pulse, xung nhiễu do dội nguồn hay lỗi tràn bus nối tiếp thường lộ diện nhanh hơn hẳn khi chuyển từ một máy đời cũ sang dòng InfiniiVision.
2. Màn hình 8,5 inch cảm ứng điện dung và zone touch trigger

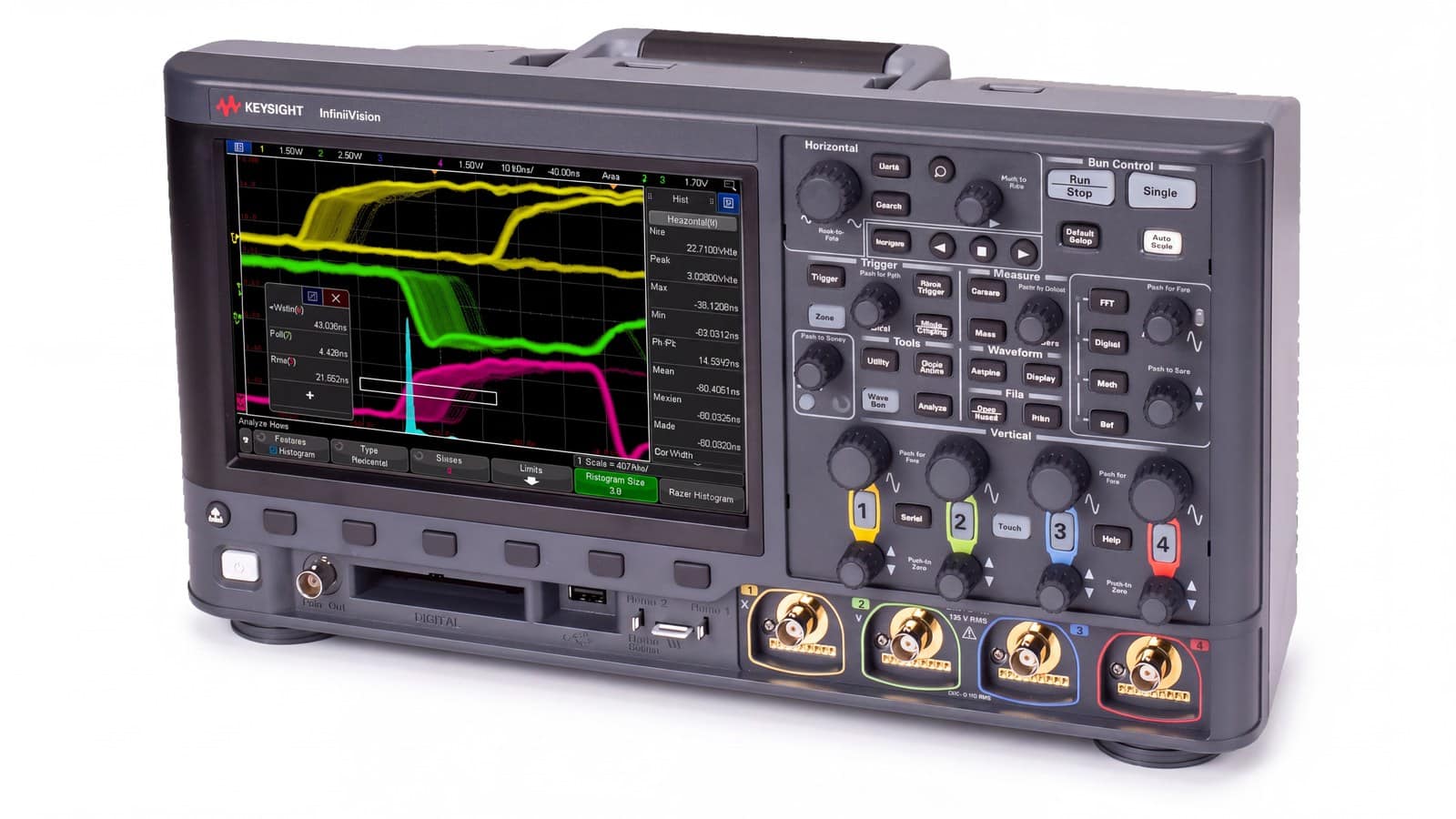

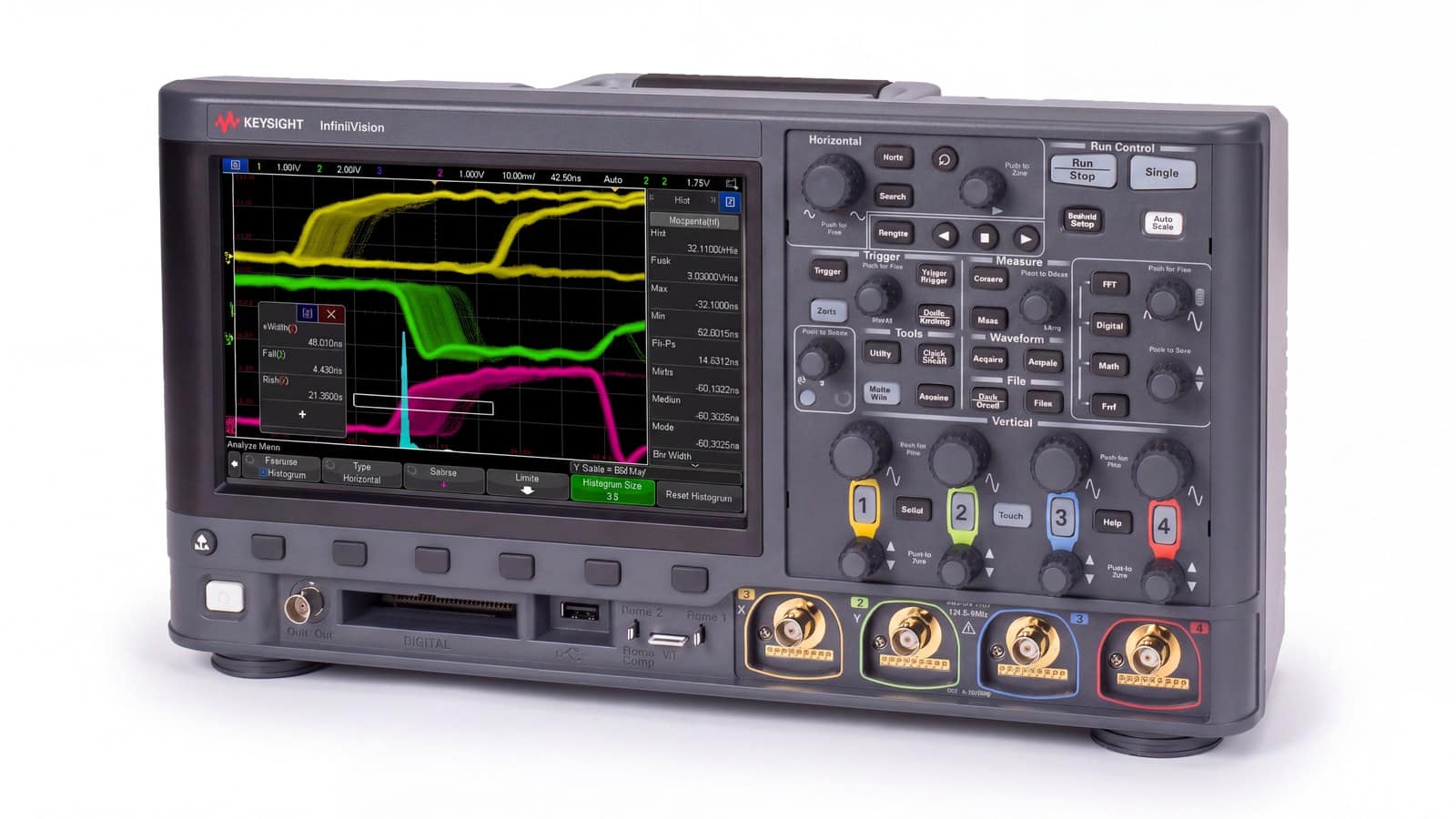

DSOX3024G dùng màn hình 8,5 inch cảm ứng điện dung — lớn hơn đáng kể so với chuẩn 7 inch quen thuộc ở phân khúc phổ thông. Diện tích hiển thị lớn có giá trị thật khi bạn bật đồng thời bốn kênh cộng thêm cửa sổ zoom và bảng kết quả đo.
Đi kèm màn hình cảm ứng là tính năng zone touch trigger. Thay vì phải dựng một điều kiện trigger phức tạp bằng menu — kết hợp mức, độ rộng xung, logic giữa các kênh — bạn khoanh trực tiếp một vùng trên màn hình và yêu cầu máy chỉ bắt những dạng sóng đi qua (hoặc không đi qua) vùng đó. Với các dạng sóng khó mô tả bằng điều kiện logic, cách làm trực quan này tiết kiệm rất nhiều thời gian.

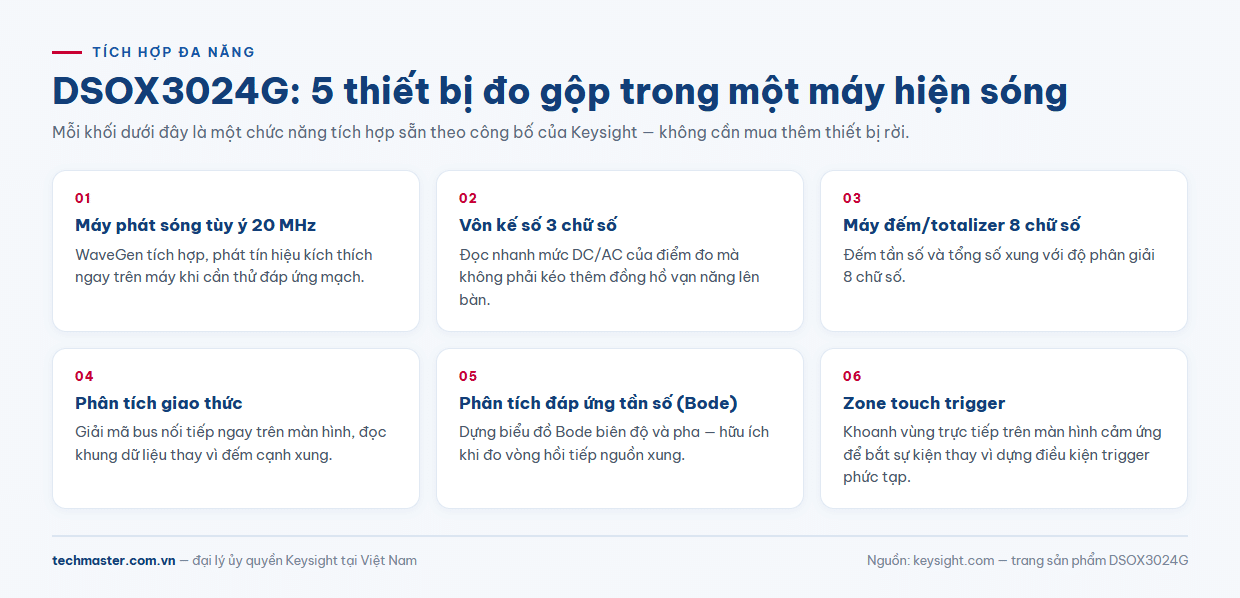

3. Năm thiết bị đo tích hợp trong một khung máy
Đây là điểm khiến DSOX3024G khác biệt rõ nhất so với một máy hiện sóng thuần túy. Theo công bố của Keysight, máy tích hợp sẵn:
- Máy phát sóng tùy ý 20 MHz (WaveGen) — phát tín hiệu kích thích ngay trên máy khi cần thử đáp ứng của mạch, không phải mượn thêm máy phát hàm.
- Vôn kế số 3 chữ số — đọc nhanh mức điện áp tại điểm đang dò mà không phải kéo thêm đồng hồ vạn năng lên bàn.
- Máy đếm/totalizer 8 chữ số — đếm tần số và tổng số xung với độ phân giải 8 chữ số.
- Bộ phân tích giao thức — giải mã bus nối tiếp trực tiếp trên màn hình, đọc khung dữ liệu thay vì ngồi đếm cạnh xung.
- Bộ phân tích đáp ứng tần số — dựng biểu đồ Bode biên độ và pha, đặc biệt hữu ích khi khảo sát vòng hồi tiếp của nguồn xung.
Cộng lại, năm khối này thay thế được một máy phát hàm, một đồng hồ vạn năng và một máy đếm tần rời. Với phòng lab chật hoặc bàn thử nghiệm di động, phần diện tích tiết kiệm được thường đáng giá hơn con số băng thông trên nhãn máy.
4. Quan hệ giữa 5 GSa/s và bộ nhớ 4 Mpts
DSOX3024G lấy mẫu tối đa 5 GSa/s và có bộ nhớ tối đa 4 Mpts. Hai con số này phải đọc cùng nhau mới có ý nghĩa.
Tốc độ lấy mẫu quyết định độ mịn khi tái tạo dạng sóng; bộ nhớ quyết định bạn giữ được bao lâu ở tốc độ đó. Khi kéo dài cửa sổ thời gian quan sát, máy buộc phải giảm tốc độ lấy mẫu nếu bộ nhớ không đủ sâu — và đó chính là lúc các chi tiết cạnh xung bắt đầu biến mất. Bộ nhớ 4 Mpts cho phép giữ tốc độ lấy mẫu cao trên một cửa sổ dài hơn, nên bạn có thể vừa bao quát cả chu kỳ hoạt động của mạch, vừa zoom vào một cạnh cụ thể mà không phải thu lại.
Cần lưu ý các giá trị đỉnh này áp dụng cho chế độ nửa kênh; khi bật toàn bộ kênh, tài nguyên được chia cho các kênh đang hoạt động. Đây là đặc điểm chung của kiến trúc máy hiện sóng đa kênh chứ không riêng model này.
5. Vị trí trong dòng InfiniiVision 3000G X-Series
Dòng 3000G X-Series có tới 20 model, trải băng thông từ 100 MHz đến 1 GHz, gồm bản 2 kênh, bản 4 kênh và bản MSO có thêm kênh số. Toàn bộ dòng dùng chung khung máy, chung màn hình 8,5 inch cảm ứng và chung bộ tính năng tích hợp — điểm khác nhau chính là băng thông và số kênh.
DSOX3024G là bản 200 MHz, 4 kênh analog, không có kênh số. Nếu công việc của bạn thiên về mạch số và cần quan sát bus song song, bản MSO cùng dòng sẽ hợp lý hơn. Ngược lại, nếu cần trần băng thông cao hơn cho cùng kiểu công việc, bản DSOX3054G 500 MHz trong cùng dòng là bước nâng cấp trực tiếp.

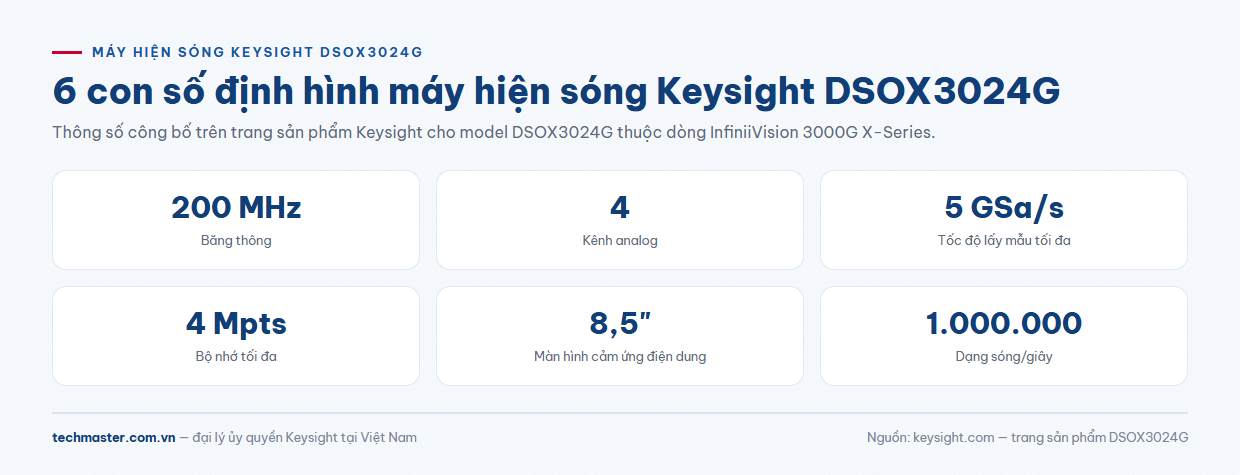

Bảng thông số chính DSOX3024G
| Hạng mục | Thông số |
|---|---|
| Băng thông | 200 MHz |
| Số kênh analog | 4 |
| Tốc độ lấy mẫu tối đa | 5 GSa/s |
| Bộ nhớ tối đa | 4 Mpts |
| Độ phân giải ADC | 8 bit |
| Tốc độ cập nhật | Trên 1.000.000 dạng sóng/giây |
| Màn hình | 8,5 inch cảm ứng điện dung |
| Thời gian tăng | ≤ 1,75 ns |
| Cơ sở thời gian | 2 ns/div đến 50 s/div |
| Trở kháng vào | 1 MΩ ±1% (14 pF) hoặc 50 Ω ±1,5% |
| Độ nhạy đầu vào | 1 mV/div đến 5 V/div |
| Điện áp vào tối đa | 125 Vrms; 190 Vpk |
| Kết nối | LAN 10/100Base-T, USB device, 2 cổng USB host, video WVGA; GPIB tùy chọn |
| Que đo kèm theo | N2843A 500 MHz, suy hao 10:1 (mỗi kênh một que) |
Ai nên chọn DSOX3024G?
Model này hợp lý nhất trong ba tình huống:
- Phòng lab đa nhiệm cần gọn bàn. Khi một máy thay được bốn thiết bị, chi phí trên mỗi mét vuông mặt bàn giảm rõ rệt. Đây là lý do phổ biến nhất khiến khách hàng chọn bản G thay vì bản không tích hợp.
- Thiết kế và kiểm tra nguồn xung. Bộ phân tích đáp ứng tần số tích hợp dựng được biểu đồ Bode mà không cần phần mềm ngoài, rút ngắn vòng lặp thiết kế vòng hồi tiếp.
- Gỡ lỗi mạch nhúng có bus nối tiếp. Bộ giải mã giao thức cộng với tốc độ cập nhật cao giúp bắt các lỗi truyền thông không lặp lại theo chu kỳ.
Nếu tín hiệu của bạn chủ yếu dưới 100 MHz và không cần bốn kênh, một model thấp hơn trong dòng máy hiện sóng 3000X-Series sẽ tiết kiệm hơn mà vẫn giữ nguyên trải nghiệm sử dụng. Ngược lại, khi ngân sách hạn chế và nhu cầu đơn giản hơn, có thể tham khảo đánh giá dòng 2000X-Series qua model DSOX2004A trước khi quyết định.
Kết luận
Điểm mạnh của DSOX3024G 200 MHz không nằm ở một thông số đơn lẻ mà ở cách Keysight gói nhiều chức năng đo vào cùng một khung máy: tốc độ cập nhật trên một triệu dạng sóng mỗi giây, màn hình cảm ứng 8,5 inch với zone touch trigger, năm thiết bị đo tích hợp, và bộ nhớ 4 Mpts đủ sâu để giữ độ phân giải khi kéo dài cửa sổ quan sát. Với kỹ sư cần một thiết bị chủ lực dùng hằng ngày thay vì một máy chuyên dụng hẹp, đây là cấu hình cân bằng.
