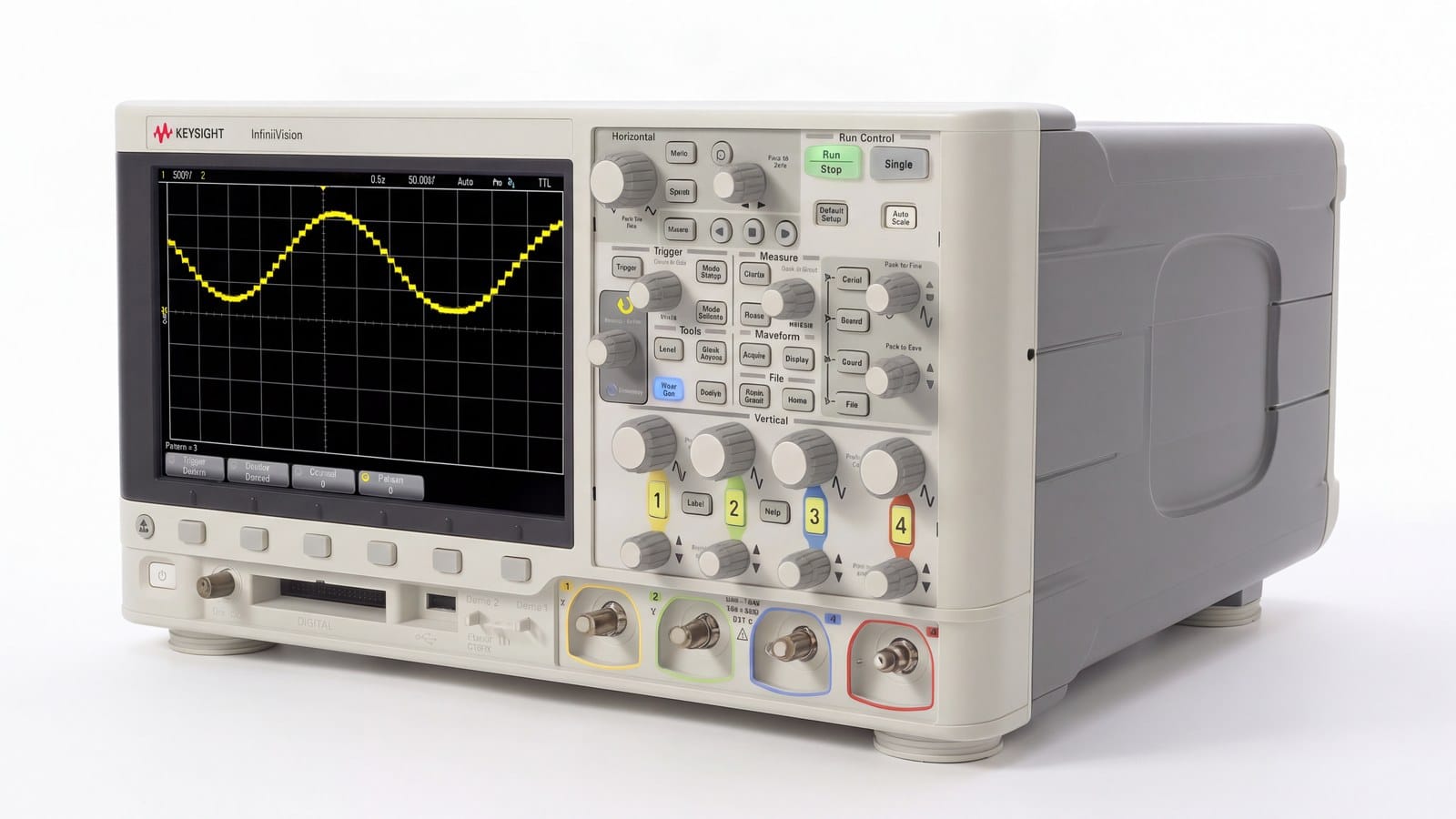

Trong dòng máy hiện sóng để bàn phổ thông của Keysight, DSOX2004A là cấu hình 4 kênh băng thông 70 MHz nằm ở nhóm InfiniiVision 2000 X-Series. Đây là lựa chọn quen thuộc của phòng lab điện tử, trường kỹ thuật và tổ bảo trì — nơi cần đủ kênh để nhìn nhiều tín hiệu cùng lúc nhưng không cần tới băng thông hàng trăm megahertz. Bài viết này phân tích 5 điểm nổi bật thực sự tạo khác biệt của máy hiện sóng Keysight DSOX2004A, dựa trên thông số Keysight công bố, kèm hướng dẫn chọn cấu hình trong họ 2000 X-Series.
1. Bốn kênh analog ở mức băng thông 70 MHz
Điểm khác biệt đầu tiên nằm ở cách chia cấu hình. Trong họ 2000 X-Series, Keysight tách riêng số kênh và băng thông thành hai trục độc lập: bản 2 kênh và bản 4 kênh tồn tại song song ở cả ba mức băng thông 70 MHz, 100 MHz và 200 MHz. DSOX2004A nằm ở giao điểm 70 MHz × 4 kênh.
Vì sao điều này đáng chú ý? Với đa số bài đo nguồn xung, giao tiếp nối tiếp tốc độ thấp, mạch cảm biến hay bài thực hành điện tử cơ bản, tín hiệu quan tâm hiếm khi vượt vài chục megahertz. Cái thiếu thường không phải băng thông mà là số kênh: cần đồng thời xem clock, data, chip-select và một đường nguồn là đã hết 4 kênh. Chọn DSOX2004A thay vì bản 2 kênh băng thông cao hơn là đánh đổi đúng hướng cho nhóm bài đo này.
2. Tốc độ lấy mẫu 2 GSa/s và bộ nhớ 1 Mpts giữ nguyên trên toàn dòng
Một đặc điểm dễ bị bỏ qua: Keysight không cắt giảm tốc độ lấy mẫu hay bộ nhớ ở các cấu hình băng thông thấp. Cả sáu model trong họ 2000 X-Series đều dùng chung mức 2 GSa/s và bộ nhớ tối đa 1 Mpts.
Điều đó có ý nghĩa thực tế. Tỷ số giữa tốc độ lấy mẫu và băng thông trên DSOX2004A là 2 GSa/s trên 70 MHz — dư dả cho việc tái tạo dạng sóng và đo thời gian sườn. Bộ nhớ 1 Mpts cho phép giữ tốc độ lấy mẫu cao trên một cửa sổ thời gian dài, thay vì phải hạ tốc độ lấy mẫu khi kéo dài trục thời gian. Đây là điểm mà nhiều máy hiện sóng giá rẻ hụt hơi: bộ nhớ nông buộc máy giảm tốc độ lấy mẫu ngay khi chuyển sang thang thời gian chậm.
3. Tốc độ cập nhật trên 200.000 dạng sóng/giây
Keysight công bố tốc độ cập nhật hơn 200.000 dạng sóng mỗi giây cho dòng 2000 X-Series. Con số này quyết định khả năng bắt sự kiện hiếm — glitch, xung lỗi, nhiễu xuất hiện thưa thớt.
Cơ chế rất đơn giản: máy hiện sóng số dành một phần thời gian để thu và phần còn lại để xử lý, hiển thị. Khoảng thời gian xử lý là “điểm mù” — mọi sự kiện rơi vào đó đều bị bỏ lỡ. Tốc độ cập nhật càng cao thì tỉ lệ điểm mù càng nhỏ, xác suất bắt được sự kiện hiếm trong một khoảng quan sát cho trước càng lớn. Với bài đo tìm nguyên nhân treo hệ thống hay nhiễu ngẫu nhiên, đây thường là thông số quan trọng hơn cả băng thông.

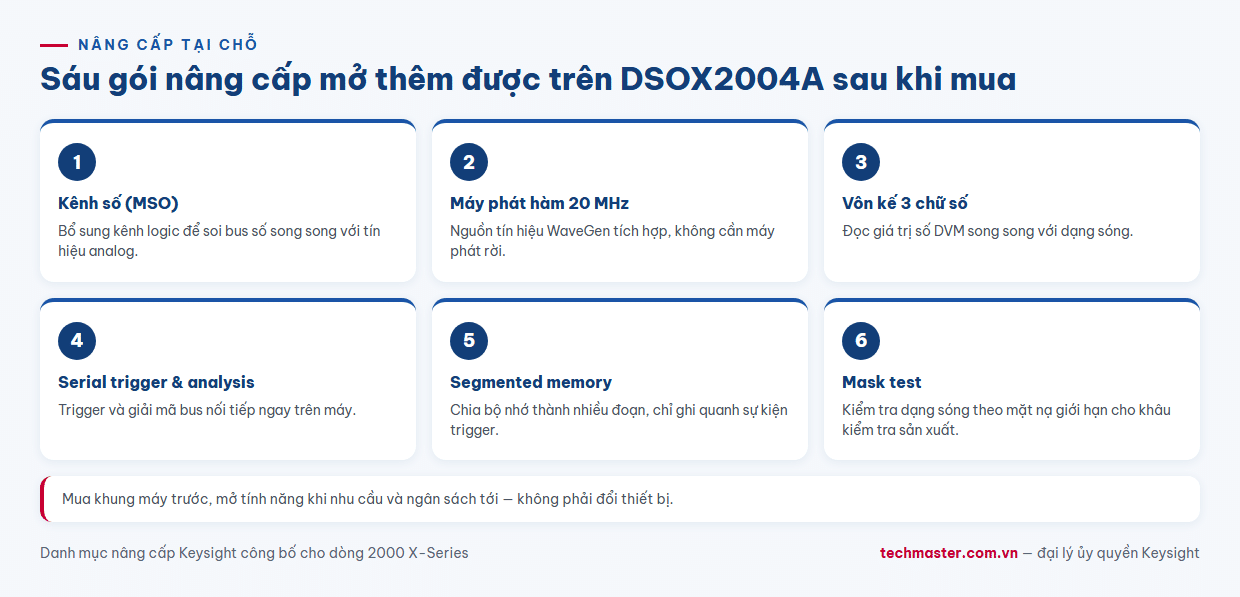

4. Nâng cấp tại chỗ: mua phần cứng một lần, mở tính năng sau
Đây là điểm nổi bật đặc trưng nhất của dòng 2000 X-Series. Keysight cho phép mở thêm các khối chức năng ngay trên máy đã mua, không cần đổi thiết bị:
- Kênh số (MSO) — biến máy hiện sóng số thành máy hiện sóng tín hiệu hỗn hợp để soi bus số song song với tín hiệu analog.
- Máy phát hàm 20 MHz (WaveGen) — nguồn tín hiệu tích hợp, đỡ phải mượn thêm một máy phát rời cho bài đo đáp ứng.
- Vôn kế 3 chữ số (DVM) — đọc giá trị số song song với dạng sóng.
- Serial trigger & analysis — trigger và giải mã bus nối tiếp.
- Segmented memory — chia bộ nhớ thành nhiều đoạn, chỉ ghi quanh các sự kiện trigger.
- Mask test — kiểm tra dạng sóng theo mặt nạ giới hạn, dùng nhiều ở khâu kiểm tra sản xuất.
Với phòng lab có ngân sách theo năm, cách làm này rất hợp: mua khung máy trước, bổ sung tính năng khi nhu cầu và ngân sách tới. Với phòng thí nghiệm đào tạo, đây là cách kéo dài tuổi thọ thiết bị qua nhiều khóa học có yêu cầu khác nhau.

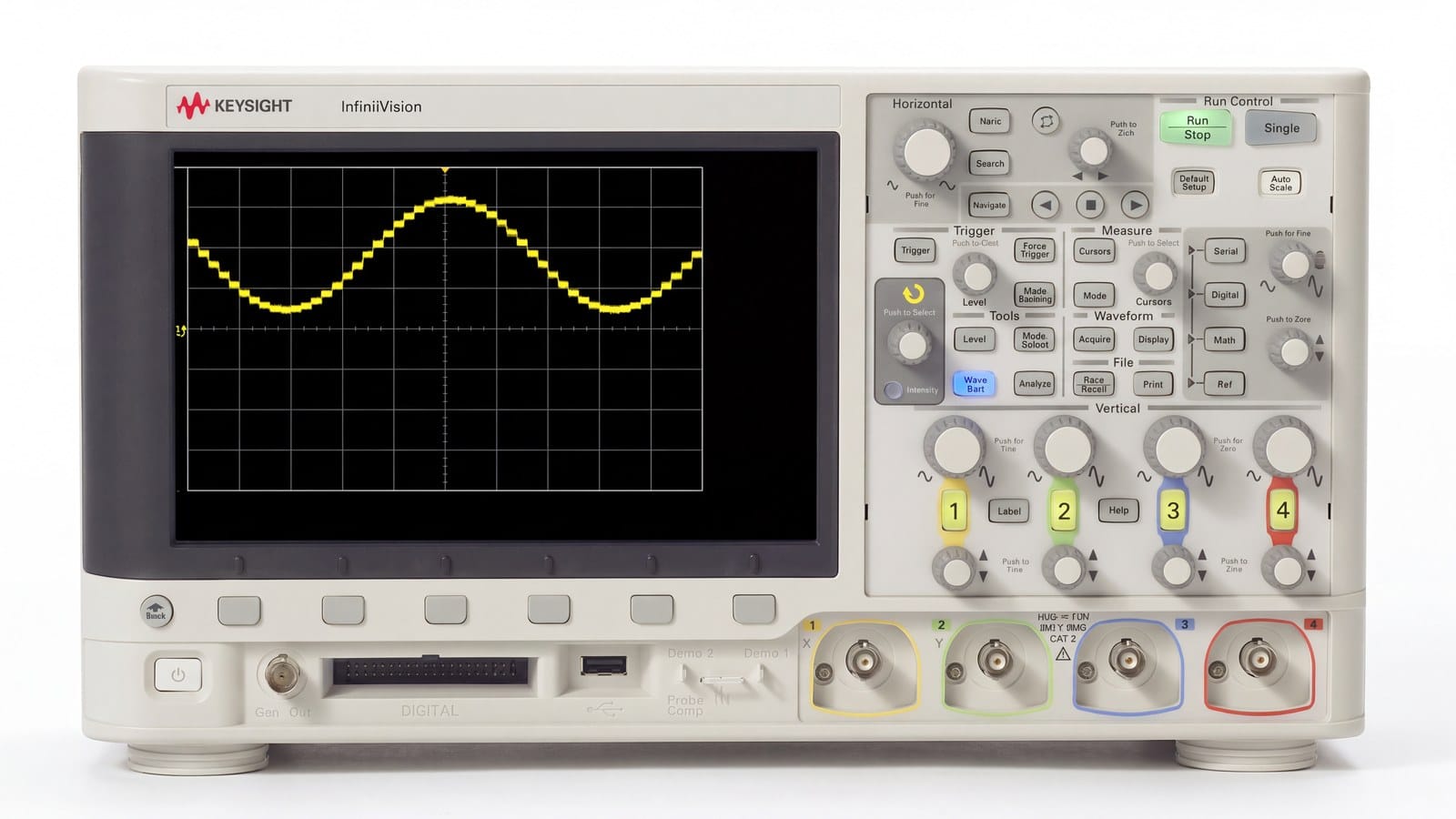

5. Màn hình 8,5 inch WVGA và ADC 8 bit
Màn hình 8,5 inch WVGA là kích thước lớn so với mặt bằng máy hiện sóng để bàn phổ thông. Khi bật đủ 4 kênh cộng thêm vùng thông tin đo, diện tích hiển thị quyết định trực tiếp việc bạn có đọc được dạng sóng hay không — đây là khác biệt cảm nhận rõ nhất khi dùng hằng ngày.
Bộ chuyển đổi ADC 8 bit là chuẩn của phân khúc. Cần lưu ý đúng giới hạn: 8 bit cho 256 mức lượng tử trên toàn thang dọc, đủ cho quan sát dạng sóng và đo thời gian, nhưng không thay thế được đồng hồ vạn năng khi cần đo biên độ DC với độ chính xác cao. Nếu bài đo đòi hỏi phân giải biên độ tốt hơn, nên ghép máy hiện sóng với một DMM để bàn thay vì kỳ vọng ở thang dọc của máy hiện sóng.

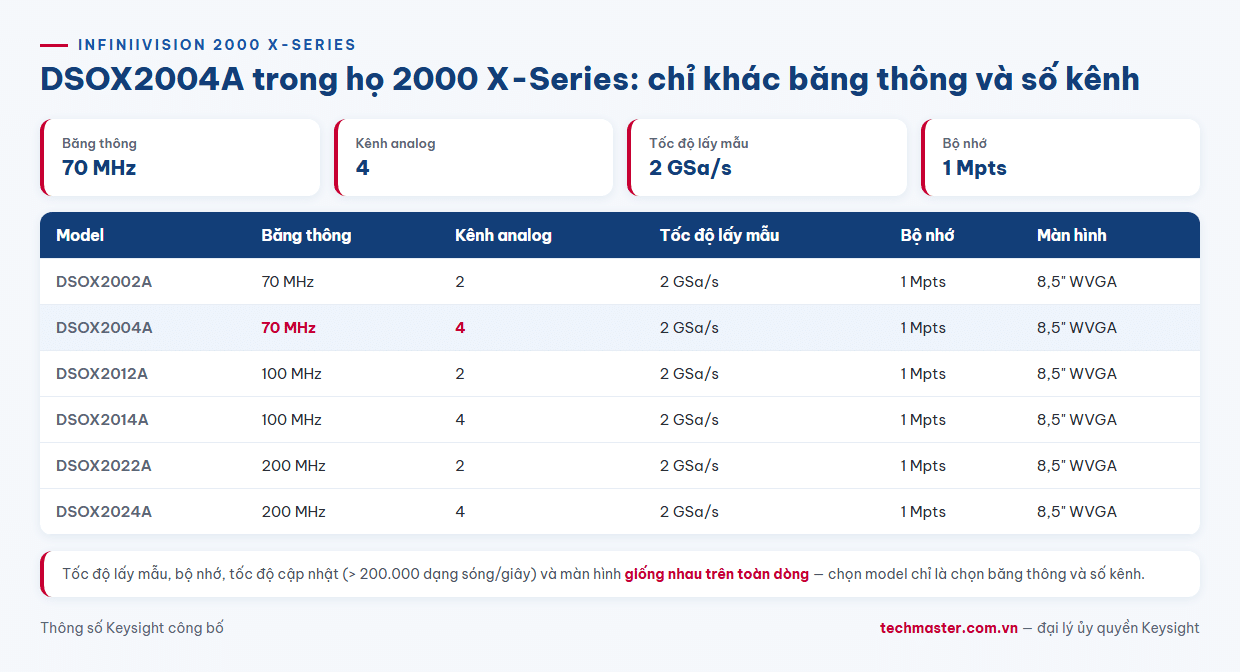

Chọn model nào trong họ 2000 X-Series?
Vì tốc độ lấy mẫu, bộ nhớ, tốc độ cập nhật và màn hình giống nhau trên toàn dòng, việc chọn model rút gọn về hai câu hỏi: cần bao nhiêu kênh, và tín hiệu nhanh tới đâu.
| Model | Băng thông | Số kênh analog | Tốc độ lấy mẫu | Bộ nhớ |
|---|---|---|---|---|
| DSOX2002A | 70 MHz | 2 | 2 GSa/s | 1 Mpts |
| DSOX2004A | 70 MHz | 4 | 2 GSa/s | 1 Mpts |
| DSOX2012A | 100 MHz | 2 | 2 GSa/s | 1 Mpts |
| DSOX2014A | 100 MHz | 4 | 2 GSa/s | 1 Mpts |
| DSOX2022A | 200 MHz | 2 | 2 GSa/s | 1 Mpts |
| DSOX2024A | 200 MHz | 4 | 2 GSa/s | 1 Mpts |
Quy tắc thực dụng: chọn số kênh theo số tín hiệu cần nhìn cùng lúc, chọn băng thông theo thành phần tần số nhanh nhất trong tín hiệu — không phải theo tần số cơ bản. Một xung vuông 5 MHz với sườn dốc chứa thành phần phổ vượt xa 5 MHz; kinh nghiệm phổ biến là chọn băng thông máy gấp vài lần thành phần nhanh nhất cần tái tạo trung thực.
Nếu bài đo của bạn xoay quanh vi điều khiển, cảm biến, nguồn xung tần số vừa và bus nối tiếp tốc độ thấp, DSOX2004A là điểm cân bằng hợp lý. Nếu tín hiệu chạm ngưỡng trăm megahertz, nên nhìn lên bản 100 MHz hoặc 200 MHz cùng số kênh. Bạn có thể tham khảo thêm bài so sánh DSOX2004A với dòng 2000 X-Series để đối chiếu cấu hình chi tiết, hoặc xem thông số đầy đủ tại đây.
Kết luận
DSOX2004A không phải model mạnh nhất họ 2000 X-Series, nhưng là cấu hình được chọn nhiều vì lý do rất thực tế: nó giữ nguyên toàn bộ phần “lõi” của dòng — 2 GSa/s, 1 Mpts, trên 200.000 dạng sóng/giây, màn hình 8,5 inch, khả năng nâng cấp tại chỗ — và đặt bốn kênh analog ở mức băng thông vừa đủ cho phần lớn bài đo điện tử phổ thông. Với phòng lab cần nhiều kênh hơn là cần băng thông, đây là lựa chọn đúng trọng tâm.
