Bộ thu-phát vector VXT PXIe Keysight gộp máy phát và máy phân tích tín hiệu vào một mô-đun (ảnh minh họa: Techmaster)
Một trạm đo không dây cổ điển cần ít nhất hai thùng máy: một máy phát tín hiệu vector để tạo sóng kích thích, và một máy phân tích tín hiệu để đo lại thứ mà vật thử phát ra. Hai thùng máy nghĩa là hai lần hiệu chuẩn, hai bộ cáp, hai chỗ trên giá và hai nguồn sai số phải cộng vào ngân sách bất định. Bộ thu-phát vector VXT của Keysight gộp cả hai vào một mô-đun PXIe rộng hai đến ba khe.
Bài viết này đi qua ba câu hỏi mà một kỹ sư đo kiểm phải trả lời trước khi ký đề nghị mua: bộ thu-phát vector khác gì thiết bị rời, chọn model nào trong ba lựa chọn M9410A – M9411A – M9415A, và bốn con số trên tờ rơi mà nếu đọc thẳng sẽ dẫn tới cấu hình sai.
Bộ thu-phát vector VXT là gì và khác máy phát, máy phân tích rời ở đâu?
Bộ thu-phát vector VXT (vector transceiver) là thiết bị chứa đồng thời một bộ tạo tín hiệu vector (VSG) và một bộ phân tích tín hiệu vector (VSA), dùng chung một khối tổng hợp tần số và một mốc thời gian. Điểm khác biệt nằm ở chữ “dùng chung” đó, chứ không phải ở việc tiết kiệm chỗ.
Khi máy phát và máy thu chia sẻ cùng một tham chiếu, quan hệ pha giữa tín hiệu kích thích và tín hiệu đo được giữ nguyên qua từng lần chạy. Đó là điều kiện để làm những phép đo mà hai thùng máy rời rất khó làm sạch: đo lặp lại tín hiệu bùng phát theo khe thời gian, đồng bộ nhiều kênh cho MIMO trong Wi-Fi 7, hoặc đo bo mạch thu-phát đúng theo trật tự mà giao thức quy định.
Trên dòng M9410A và M9411A, độ lệch thời gian giữa các mô-đun khi đồng bộ MIMO là ≤ 200 ps, còn jitter và độ lặp lại đều ≤ 50 ps. Con số độ lặp lại quan trọng hơn người ta tưởng: nó mô tả độ ổn định của việc căn chỉnh giữa các kênh qua các lần tắt bật máy và qua các phiên điều khiển khác nhau — tức là qua mỗi ca sản xuất.

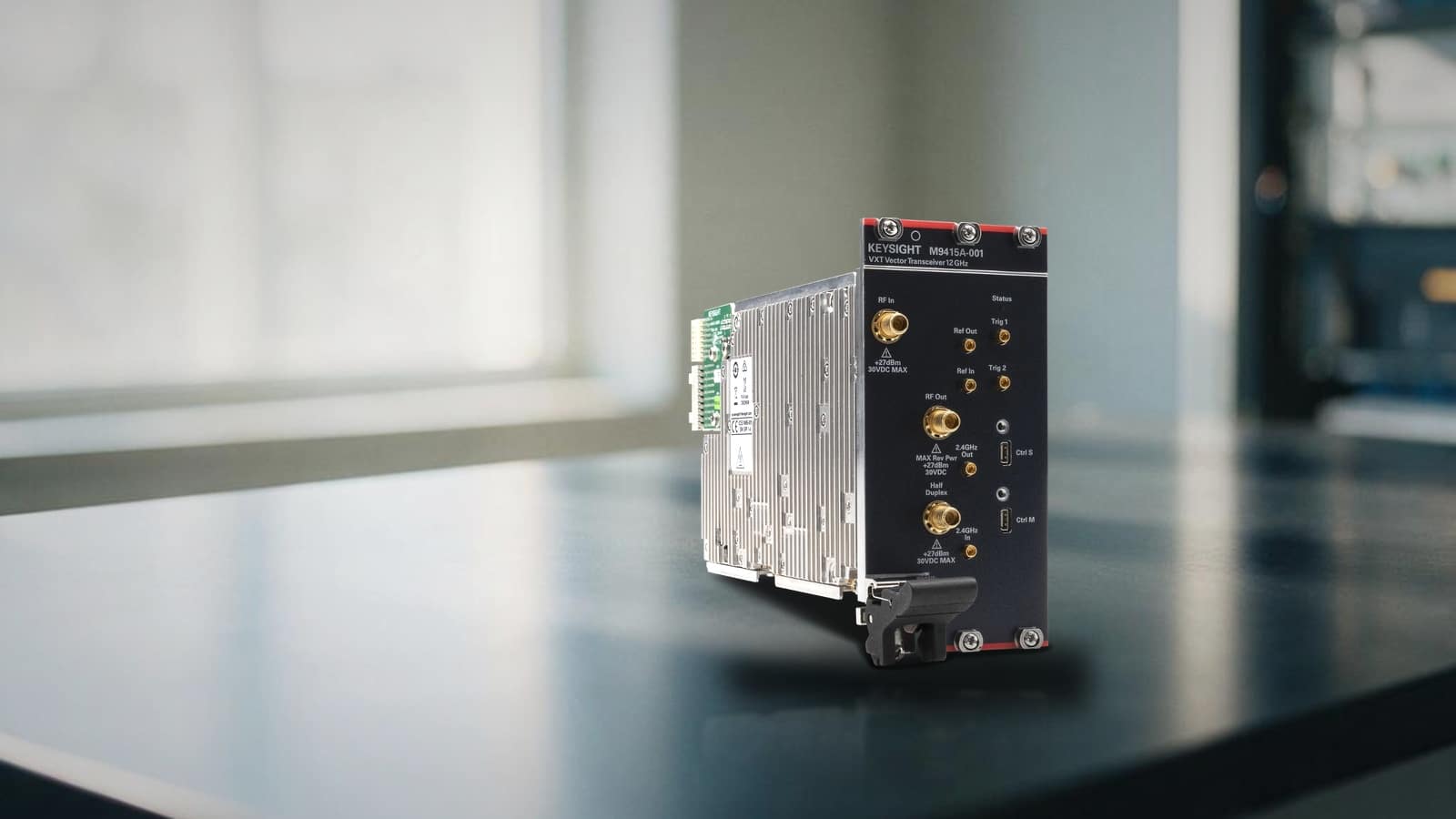

M9415A — trần 12,3 GHz với tùy chọn F12 và lên 12,75 GHz khi có EP7, rộng ba khe PXIe (ảnh minh họa: Techmaster)
Vì sao dây chuyền điện tử Việt Nam cần đo kiểm không dây dạng mô-đun?
Điện tử, máy tính và linh kiện là nhóm hàng dẫn đầu xuất khẩu của Việt Nam, đạt 72,6 tỷ USD năm 2024 và riêng chín tháng đầu năm 2025 đã vượt 77 tỷ USD, với tốc độ tăng bình quân kim ngạch xuất, nhập khẩu 18,6%/năm giai đoạn 2016–2024, theo Cục Thống kê. Nhóm điện thoại và linh kiện đạt khoảng 56,7 tỷ USD năm 2025, và khối FDI chiếm tới 99,7% con số đó.
Cơ cấu ấy tạo ra một sức ép rất cụ thể trong phòng đo kiểm. Sản phẩm là hàng gia công cho thương hiệu nước ngoài, nên quy trình đo do khách hàng chỉ định và thường phải chạy song song nhiều vật thử để kịp nhịp dây chuyền. Bài toán không còn là “máy có đo được không” mà là “một trạm đo chiếm bao nhiêu diện tích, và thêm một kênh nữa thì tốn bao nhiêu”.
Đó chính là chỗ mà kiến trúc mô-đun trả lời tốt hơn thùng máy để bàn. Một mô-đun M9410A rộng 40,6 mm, nặng 1,2 kg, tiêu thụ 88 W danh định — thêm một kênh đo nghĩa là cắm thêm một mô-đun vào khe trống của khung máy đã có, chứ không phải dựng thêm một trạm. Toàn bộ hệ sinh thái xung quanh (khung máy, bộ điều khiển nhúng, khối tham chiếu tần số) đã được mô tả trong bài hệ thống đo kiểm PXI Keysight gồm những gì.
Chọn bộ thu-phát vector VXT nào: M9410A, M9411A hay M9415A?
Ba bộ thu-phát vector VXT dùng chung phần mềm ứng dụng và chung dung lượng bộ nhớ IQ (tiêu chuẩn 256 MSa với tùy chọn M02, lên 512 MSa với tùy chọn M05). Khác biệt thật nằm ở ba chỗ: trần tần số, khả năng mở xuống dưới 380 MHz, và bề rộng chiếm chỗ trong khung máy.

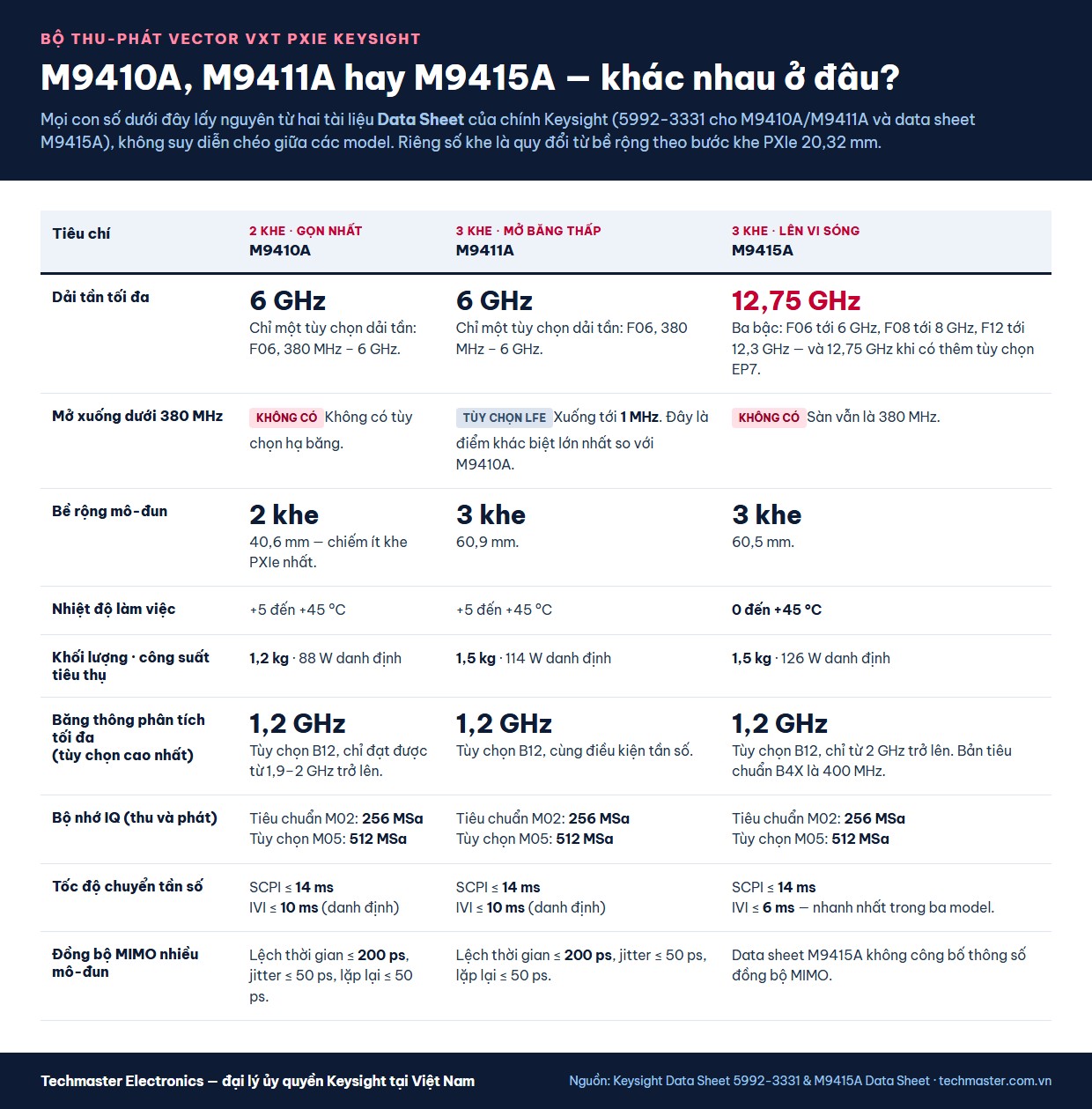

So sánh ba model VXT PXIe theo tài liệu Data Sheet của Keysight (ảnh minh họa: Techmaster)
Thứ tự quyết định nên là: trần tần số trước, sàn tần số sau, rồi mới tới băng thông.
- M9410A — 380 MHz đến 6 GHz, rộng hai khe. Chọn khi vật thử nằm gọn trong các băng ISM và băng di động dưới 6 GHz, và mật độ kênh trên mỗi khung máy là ưu tiên số một.
- M9411A — cùng trần 6 GHz nhưng rộng ba khe, và là model duy nhất có tùy chọn LFE để mở dải xuống tới 1 MHz.
- M9415A — 380 MHz đến 12,75 GHz theo ba bậc tùy chọn F06, F08 và F12 (bậc F12 đạt 12,3 GHz, và lên 12,75 GHz khi có thêm tùy chọn EP7). Đây cũng là model chuyển tần số nhanh nhất: chế độ IVI ≤ 6 ms so với ≤ 10 ms của hai model kia.
| Tiêu chí | M9410A | M9411A | M9415A |
|---|---|---|---|
| Dải tần | 380 MHz – 6 GHz (F06) | 380 MHz – 6 GHz (F06) | F06 tới 6 GHz · F08 tới 8 GHz · F12 tới 12,3 GHz, lên 12,75 GHz với EP7 |
| Mở xuống dưới 380 MHz | Không có | Tùy chọn M9411A-LFE: 1 – 380 MHz | Không có |
| Bề rộng · khe PXIe | 40,6 mm · 2 khe | 60,9 mm · 3 khe | 60,5 mm · 3 khe |
| Khối lượng · công suất | 1,2 kg · 88 W danh định | 1,5 kg · 114 W danh định | 1,5 kg · 126 W danh định |
| Bộ nhớ IQ (thu và phát) | 256 MSa (M02) · 512 MSa (M05) | 256 MSa (M02) · 512 MSa (M05) | 256 MSa (M02) · 512 MSa (M05) |
| Chuyển tần số (danh định) | SCPI ≤ 14 ms · IVI ≤ 10 ms | SCPI ≤ 14 ms · IVI ≤ 10 ms | SCPI ≤ 14 ms · IVI ≤ 6 ms |
| Đầu nối RF In / RF Out / Half Duplex | SMA cái, 50 Ω | SMA cái, 50 Ω | 3,5 mm cái, 50 Ω |
| Nhiệt độ làm việc | +5 đến +45 °C | +5 đến +45 °C | 0 đến +45 °C |
| Đồng bộ MIMO | Lệch ≤ 200 ps · jitter ≤ 50 ps · lặp lại ≤ 50 ps | Lệch ≤ 200 ps · jitter ≤ 50 ps · lặp lại ≤ 50 ps | Data sheet M9415A không công bố thông số đồng bộ MIMO |
Nếu vật thử đi lên 5G FR2 hay dải sóng mm thì cả ba model đều không tới, và cần nhìn sang bậc trên là M9471A — hoặc sang phương pháp đo bức xạ OTA đã bàn trong bài đo EVM 5G FR2 mmWave và kiểm thử OTA.
Bốn cái bẫy khi đọc thông số bộ thu-phát vector VXT
Bốn con số dưới đây đều có thật trong tài liệu Keysight, nhưng mỗi con số chỉ đúng trong một điều kiện — và điều kiện ấy hay bị bỏ lại phía sau khi thông số được chép vào bảng so sánh nội bộ.

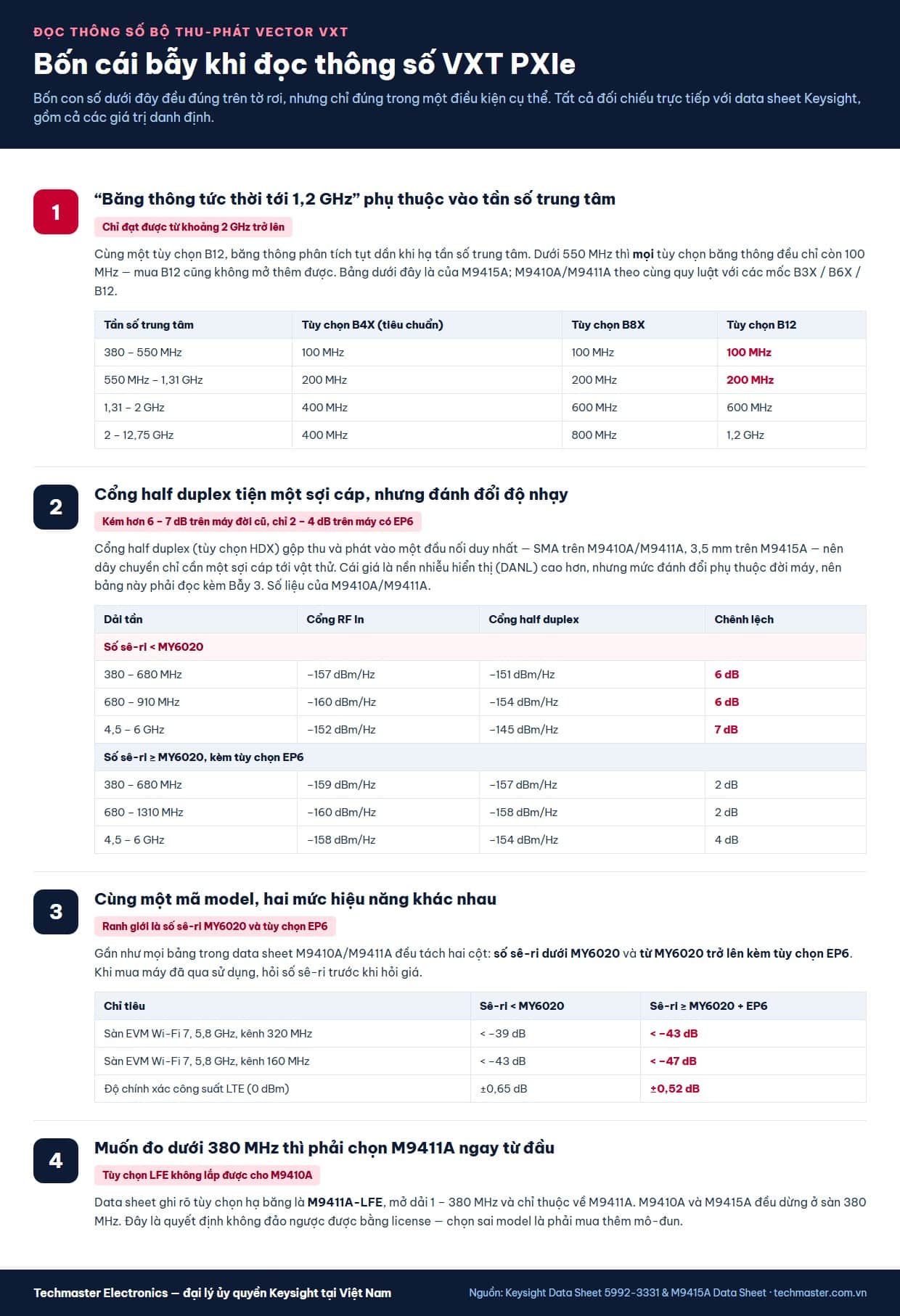

Bốn điều kiện ẩn sau các con số thường được trích dẫn nhất (ảnh minh họa: Techmaster)
Bẫy 1 — “băng thông tức thời tới 1,2 GHz” phụ thuộc vào tần số trung tâm. Đây là cái bẫy tốn tiền nhất. Băng thông phân tích của VXT không phải một hằng số mà là một hàm của tần số trung tâm. Với M9415A, tùy chọn B12 chỉ cho 1,2 GHz từ 2 GHz trở lên; xuống dải 550 MHz – 1,31 GHz thì còn 200 MHz, và dưới 550 MHz thì mọi tùy chọn băng thông đều chỉ còn 100 MHz. Một khách hàng đo vô tuyến băng thấp mà mua B12 vì con số 1,2 GHz sẽ trả tiền cho băng thông mà phần cứng không thể cấp trong băng của họ.
| Tần số trung tâm | Tùy chọn B4X (tiêu chuẩn) | Tùy chọn B8X | Tùy chọn B12 |
|---|---|---|---|
| 380 – 550 MHz | 100 MHz | 100 MHz | 100 MHz |
| 550 MHz – 1,31 GHz | 200 MHz | 200 MHz | 200 MHz |
| 1,31 – 2 GHz | 400 MHz | 600 MHz | 600 MHz |
| 2 – 12,75 GHz | 400 MHz | 800 MHz | 1,2 GHz |
Bẫy 2 — cổng half duplex tiện một sợi cáp, nhưng đánh đổi độ nhạy. Tùy chọn HDX gộp đường thu và đường phát vào một đầu nối duy nhất (SMA trên M9410A và M9411A, 3,5 mm trên M9415A), nên đồ gá chỉ cần một sợi cáp tới vật thử — rất đáng giá với dây chuyền. Cái giá là nền nhiễu hiển thị (DANL) cao hơn cổng RF In riêng. Nhưng mức đánh đổi phụ thuộc vào đời máy, và đây chính là chỗ Bẫy 2 gặp Bẫy 3: trên M9410A/M9411A số sê-ri dưới MY6020, khoảng cách là 6 dB ở dải 380–910 MHz và 7 dB ở dải 4,5–6 GHz; còn trên máy từ MY6020 trở lên kèm tùy chọn EP6, khoảng cách rút xuống chỉ còn 2 dB ở dải 380–1310 MHz và 4 dB ở dải 4,5–6 GHz. Trích một con số cho cả hai đời máy là cách nhanh nhất để loại nhầm cấu hình half duplex khỏi danh sách.
Bẫy 3 — cùng một mã model có thể là hai mức hiệu năng. Gần như mọi bảng trong data sheet M9410A/M9411A đều tách hai cột theo số sê-ri: dưới MY6020, và từ MY6020 trở lên kèm tùy chọn EP6. Khoảng cách không nhỏ — sàn EVM Wi-Fi 7 ở kênh 320 MHz là < –39 dB so với < –43 dB. Khi mua máy đã qua sử dụng hoặc nhận lại thiết bị từ một dự án cũ, hỏi số sê-ri trước khi hỏi giá.
Bẫy 4 — tùy chọn LFE không lắp được cho M9410A. Tài liệu ghi rõ tên tùy chọn là M9411A-LFE, mở dải 1–380 MHz và chỉ thuộc về M9411A. Đây là quyết định không đảo ngược được bằng license: nếu lộ trình sản phẩm có vô tuyến dưới 380 MHz, chọn M9411A ngay từ đầu, vì chọn sai model đồng nghĩa với mua thêm một mô-đun.

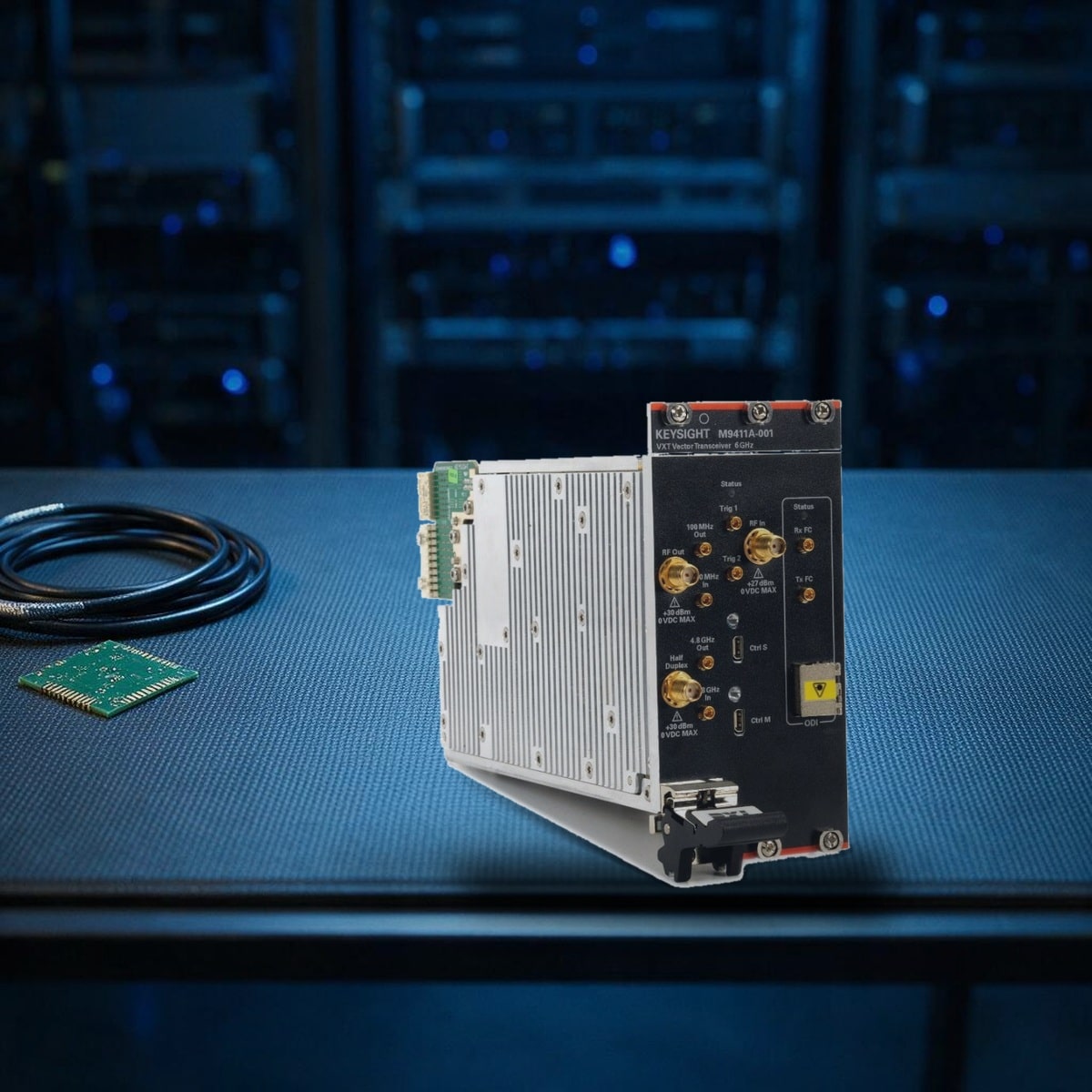

M9411A — model duy nhất có tùy chọn LFE mở dải xuống 1 MHz (ảnh minh họa: Techmaster)
Cần gì ngoài mô-đun bộ thu-phát vector VXT để chạy được?
Bộ thu-phát vector VXT không hoạt động một mình. Một trạm tối thiểu cần một khung máy PXIe và một bộ điều khiển (nhúng hoặc nối ra máy tính ngoài). Ngoài ra, toàn bộ thông số trong data sheet đều được công bố với điều kiện dùng kèm khối tham chiếu tần số M9300A và cáp nối của Keysight — nên muốn đạt đúng số liệu công bố thì phải có khối này, vì chính nó quyết định độ chính xác tần số, tốc độ lão hóa và độ ổn định mà data sheet của VXT trỏ sang.
Cần lưu ý hai điểm khi tính bố trí nhiệt. Thứ nhất, Keysight khuyến nghị lắp slot blocker và tấm chắn EMC vào các khe trống — khung máy chỉ đạt nhiệt độ mô-đun đúng thiết kế khi luồng gió không bị rò qua khe hở. Thứ hai, khi nhiệt độ môi trường vượt 35 °C thì phải đặt quạt khung ở mức cao; đây là điều kiện đáng chú ý với các khu vực test không điều hòa toàn bộ.
Về tốc độ, con số chuyển tần số ≤ 6 ms hay ≤ 10 ms là giá trị danh định đo trong một cấu hình cụ thể, và chính tài liệu ghi chú rằng tốc độ này phụ thuộc nhiều vào phần cứng và bộ điều khiển được dùng. Khi lập ngân sách thời gian chu kỳ đo, hãy coi đó là mốc tham chiếu chứ không phải cam kết cho mọi cấu hình.
Lắp đặt và hiệu chuẩn bộ thu-phát vector VXT tại Việt Nam?
Chu kỳ hiệu chuẩn khuyến nghị cho cả ba model là một năm. Dải nhiệt độ làm việc khác nhau theo model: M9410A và M9411A là +5 đến +45 °C, còn M9415A là 0 đến +45 °C; bảo quản đều –40 đến +65 °C, và thiết bị thuộc nhóm CISPR 11 Group 1 Class A — tức là dành cho môi trường công nghiệp, không phải khu dân cư.
Mức công suất vào trung bình tối đa của cả cổng RF In lẫn cổng half duplex là +27 dBm, kèm giới hạn 30 VDC. Lưu ý mặt máy còn in mức +30 dBm cạnh RF Out và Half Duplex — đó là công suất phản hồi ngược tối đa, một tham số khác. Với vật thử có khuếch đại công suất, đây là ngưỡng cần chốt trong thiết kế đồ gá trước khi cấp điện lần đầu, vì vượt ngưỡng là hỏng phần cứng chứ không phải sai số đo.
Techmaster Electronics là đại lý ủy quyền của Keysight tại Việt Nam và có phòng hiệu chuẩn theo ISO/IEC 17025, nên phần hiệu chuẩn định kỳ và hỗ trợ vòng đời có thể xử lý trong nước. Nếu bạn đang cân nhắc giữa mô-đun VXT và một máy phát rời, bài chọn máy phát tín hiệu vector đi sâu hơn vào phía nguồn tín hiệu, còn bài hiệu chuẩn ECal cho VNA bàn về mặt hiệu chuẩn RF. Toàn bộ danh mục Keysight phân phối tại Việt Nam nằm ở trang Keysight.
Để được tư vấn cấu hình theo đúng vật thử, dải tần và nhịp dây chuyền của bạn, liên hệ Techmaster.
Chọn xong mô-đun thì còn phải chọn khung để cắm. Bài chọn khung máy PXIe Keysight so sánh M9010A, M9019A và M9046A theo watt tản nhiệt mỗi khe, số khe hybrid và hướng xả gió — ba tiêu chí quyết định thay cho băng thông.
Câu hỏi thường gặp về bộ thu-phát vector VXT
Bộ thu-phát vector VXT thay được cả máy phát và máy phân tích tín hiệu không?
Trong phạm vi tần số và băng thông của nó thì có. Mô-đun VXT chứa cả bộ tạo tín hiệu vector và bộ phân tích tín hiệu vector dùng chung một tham chiếu tần số, nên thay được cặp máy rời cho các phép đo không dây dưới 12,75 GHz. Nhưng nó cần một khung máy PXIe và một bộ điều khiển mới chạy được, và các thông số công bố đều với điều kiện dùng kèm khối tham chiếu M9300A — nên phải so sánh ở mức trạm đo chứ không so từng thiết bị.
M9410A và M9411A khác nhau ở đâu?
Cả hai đều có dải tần tiêu chuẩn 380 MHz đến 6 GHz và cùng dung lượng bộ nhớ IQ. Khác biệt là bề rộng và sàn tần số: M9410A rộng hai khe (40,6 mm, 1,2 kg, 88 W), còn M9411A rộng ba khe (60,9 mm, 1,5 kg, 114 W) nhưng có tùy chọn M9411A-LFE mở dải xuống tới 1 MHz. Tùy chọn LFE không lắp được cho M9410A.
Băng thông 1,2 GHz của bộ thu-phát vector VXT có dùng được ở mọi tần số không?
Không. Băng thông phân tích phụ thuộc vào tần số trung tâm. Với M9415A và tùy chọn B12, băng thông 1,2 GHz chỉ đạt được từ 2 GHz trở lên; dải 1,31–2 GHz cho 600 MHz, dải 550 MHz–1,31 GHz cho 200 MHz, và dưới 550 MHz thì mọi tùy chọn băng thông đều chỉ còn 100 MHz.
Vì sao phải hỏi số sê-ri khi mua VXT đã qua sử dụng?
Vì data sheet M9410A/M9411A công bố hai bộ thông số theo số sê-ri: dưới MY6020, và từ MY6020 trở lên kèm tùy chọn EP6. Bản mới hơn tốt hơn ở nhiều chỉ tiêu, ví dụ sàn EVM Wi-Fi 7 ở kênh 320 MHz là < –43 dB thay vì < –39 dB, và độ chính xác công suất LTE là ±0,52 dB thay vì ±0,65 dB.
