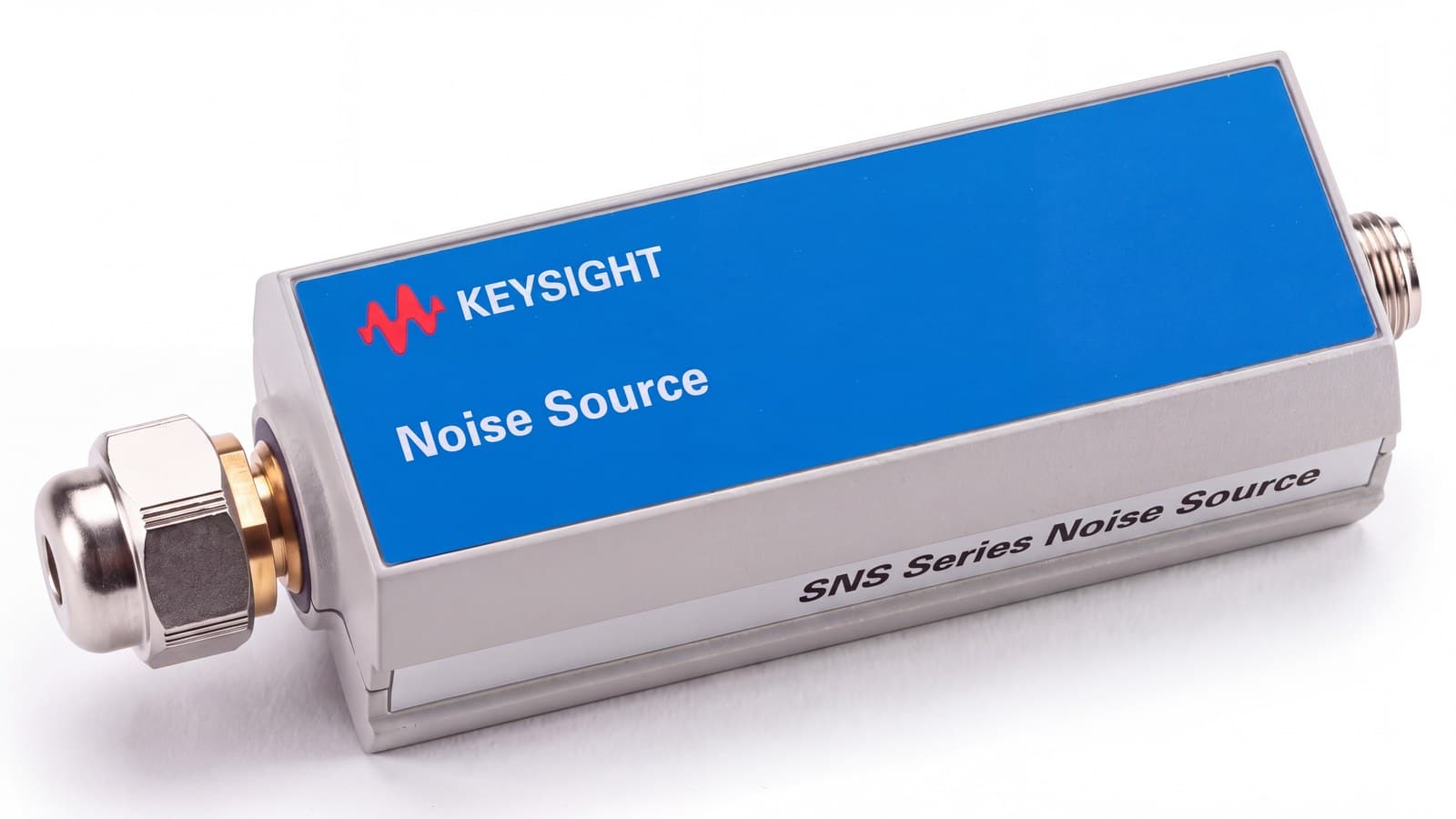

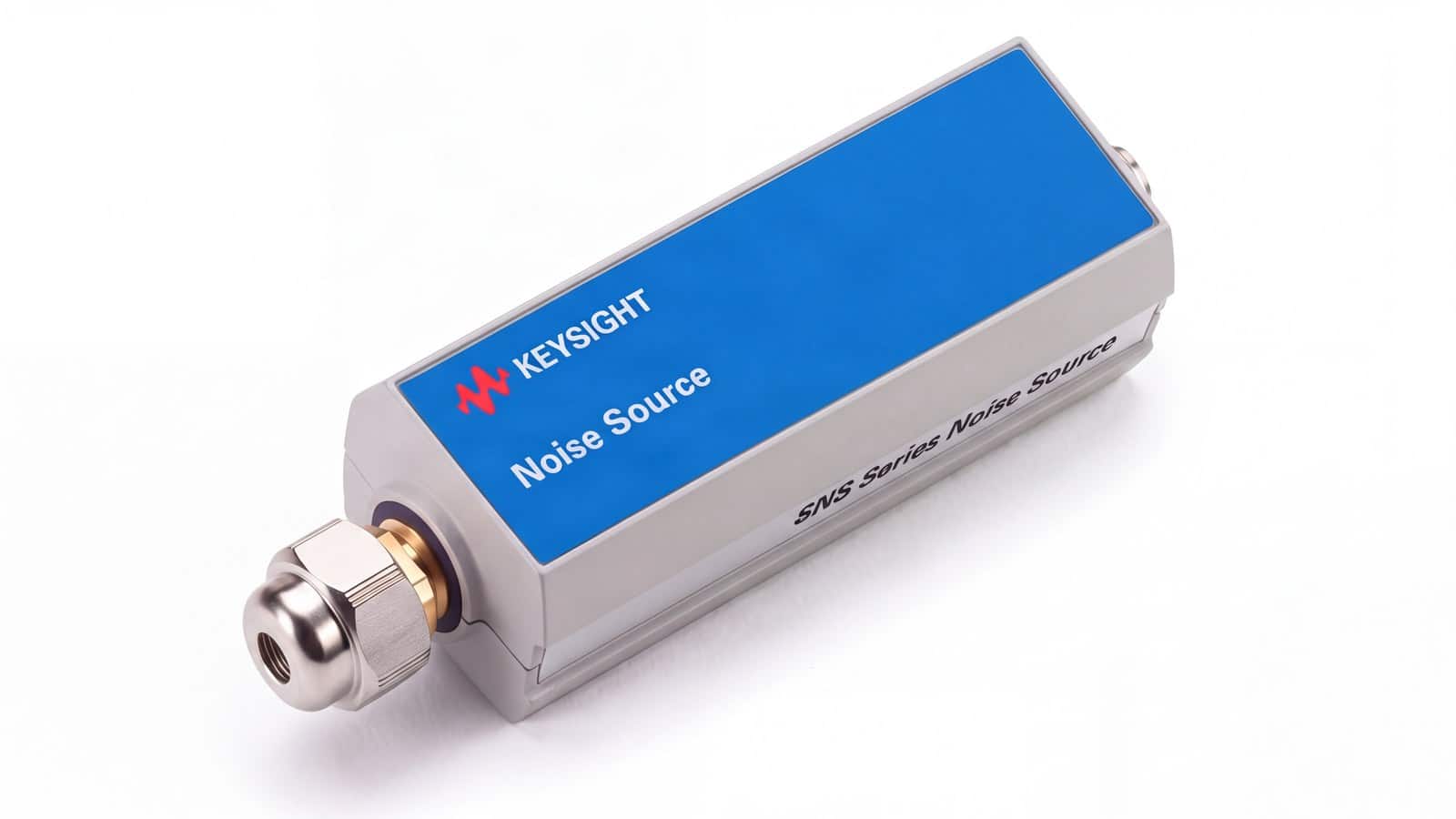

Keysight N4001A là nguồn tạp âm thông minh dòng SNS, phủ 10 MHz – 18 GHz với ENR danh định 15 dB — cao hơn hẳn N4000A (6 dB), dùng để đo hệ số tạp âm cho DUT có mức tạp âm lớn hơn, tới 30 dB. Bài này đi thẳng vào quy trình đo thực tế: nguyên lý Y-factor, bảng ENR tự nạp từ EEPROM, các bước hiệu chuẩn trên máy phân tích tín hiệu X-Series, và bẫy hay gặp khi kiểm tra LNA. Mọi con số lấy từ tài liệu kỹ thuật và hướng dẫn đo của Keysight.
Vì sao Keysight N4001A chọn ENR 15 dB thay vì 6 dB?
Nguyên lý đo hệ số tạp âm bằng phương pháp Y-factor luôn cần một nguồn tạp âm có ENR (Excess Noise Ratio) đã biết chính xác, bơm lần lượt hai mức công suất tạp âm vào DUT để máy phân tích tính ra hệ số tạp âm và độ lợi. ENR càng cao thì tỷ số Y-factor càng lớn, giúp phép đo ổn định hơn khi DUT có tạp âm lớn — bù lại, ENR cao dễ làm bão hòa DUT có độ lợi cao. Dòng SNS của Keysight chia theo đúng logic này:

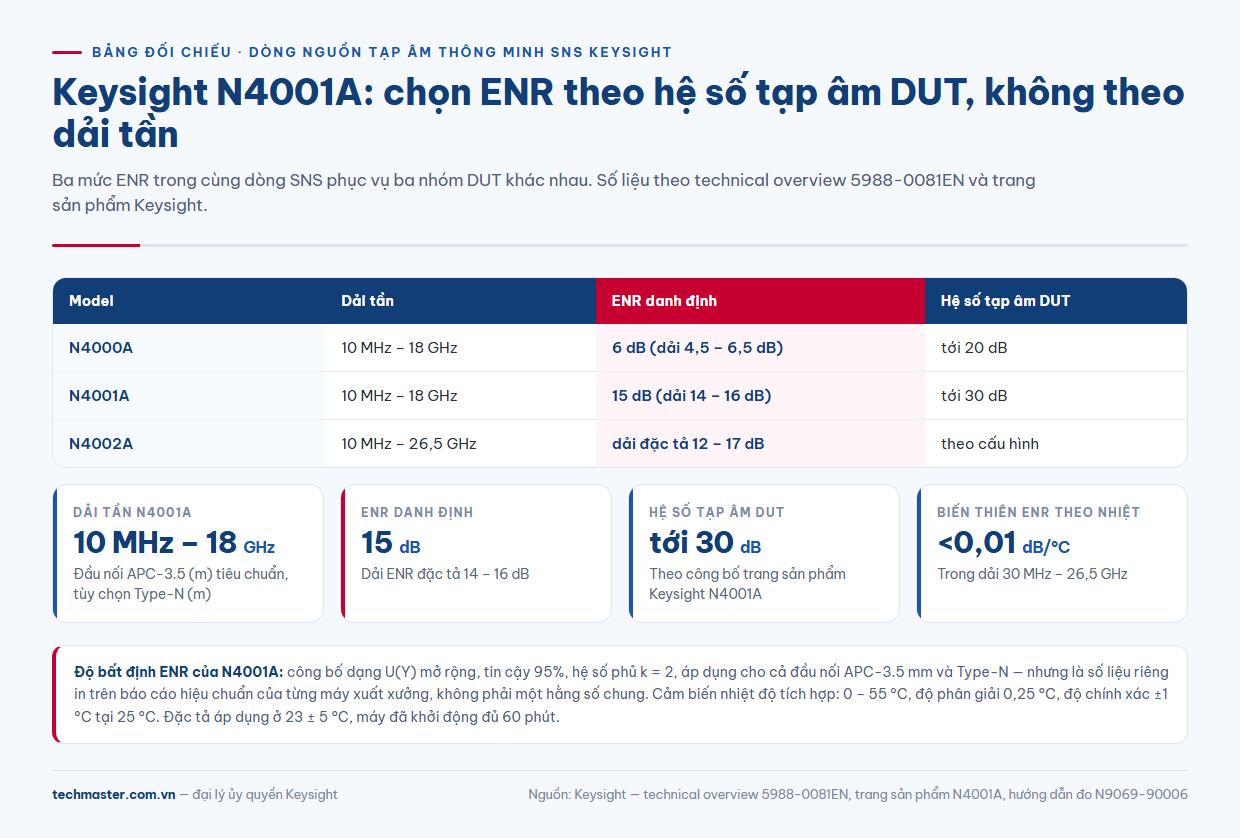

- N4000A: 10 MHz – 18 GHz, ENR danh định 6 dB, phù hợp DUT hệ số tạp âm tới 20 dB.
- N4001A: 10 MHz – 18 GHz, ENR danh định 15 dB (dải đặc tả 14 – 16 dB), đo được DUT hệ số tạp âm tới 30 dB.
- N4002A: 10 MHz – 26,5 GHz, dải ENR đặc tả 12 – 17 dB.
Quy tắc chọn: DUT tạp âm thấp (LNA đầu thu, bộ khuếch đại tạp âm thấp) hợp với ENR 6 dB của N4000A; còn DUT có tạp âm trung bình đến cao — bộ trộn tần, bộ khuếch đại nhiều tầng, module thu trước khuếch đại — cần Keysight N4001A để giữ độ chính xác của Y-factor. Bài chọn nguồn tạp âm ENR 6 dB hay 15 dB phân tích sâu hơn phần đánh đổi độ chính xác và bão hòa này.
N4001A thông số: từ EEPROM tới máy phân tích phổ Keysight
Điểm khác biệt cốt lõi của dòng SNS so với nguồn tạp âm 346 Series đời cũ: dữ liệu ENR không còn in trên nhãn dán thân máy. Bảng ENR theo từng điểm tần số được ghi vào EEPROM ngay trong N4001A, tự động tải vào máy phân tích phổ Keysight — dòng NFA hoặc X-Series signal analyzer — ngay khi cắm cáp SNS vào cổng SNS mặt sau máy. Không còn bước gõ tay từng cặp tần số – ENR, loại bỏ rủi ro chép nhầm số liệu.
- Dải tần: 10 MHz – 18 GHz.
- ENR danh định: 15 dB, dải đặc tả 14 – 16 dB.
- Hệ số tạp âm DUT đo được: tới 30 dB.

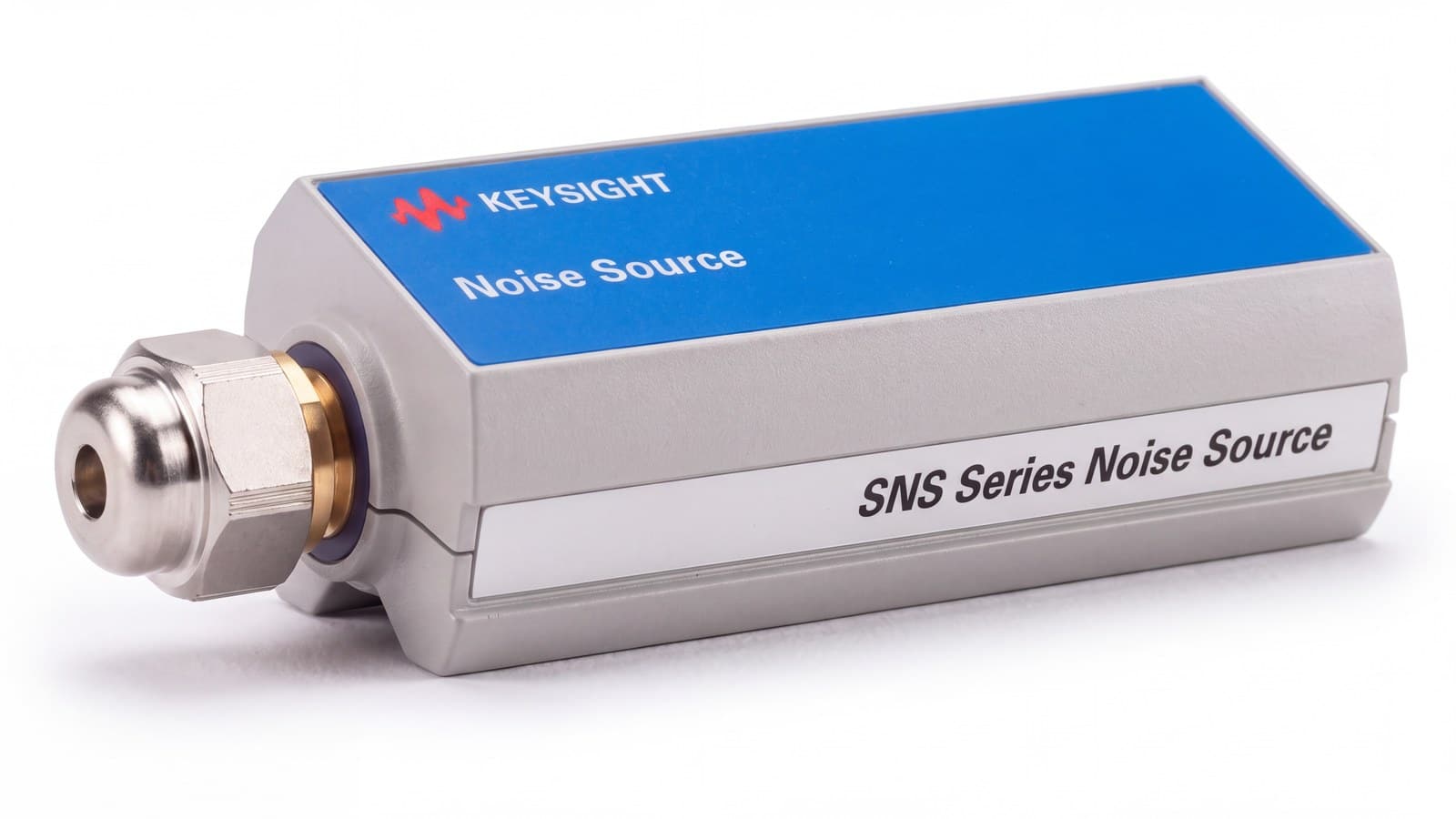

- Đầu nối: APC-3.5 (m) tiêu chuẩn, tùy chọn Type-N (m).
- Hệ số phản xạ: thấp theo công bố của Keysight; số liệu cụ thể theo băng tần nằm trên báo cáo hiệu chuẩn kèm từng máy, không phải một hằng số in sẵn trong tài liệu công khai.
- Biến thiên ENR theo nhiệt độ: dưới 0,01 dB/°C trong dải 30 MHz – 26,5 GHz.
- Cảm biến nhiệt độ tích hợp: 0 – 55 °C, độ phân giải 0,25 °C, độ chính xác ±1 °C tại 25 °C và ±2 °C trên toàn dải.
Độ bất định ENR (U(Y), tin cậy 95%, hệ số phủ k = 2) áp dụng cho cả đầu nối APC-3.5 mm và Type-N, nhưng là số riêng của từng máy N4001A — lệch dưới 0,01 dB giữa hai máy cùng lô. Giá trị đúng để tính độ bất định luôn lấy từ báo cáo hiệu chuẩn đi kèm máy, không phải số trung bình trong tài liệu chung.
Quy trình đo hệ số tạp âm LNA với N4001A

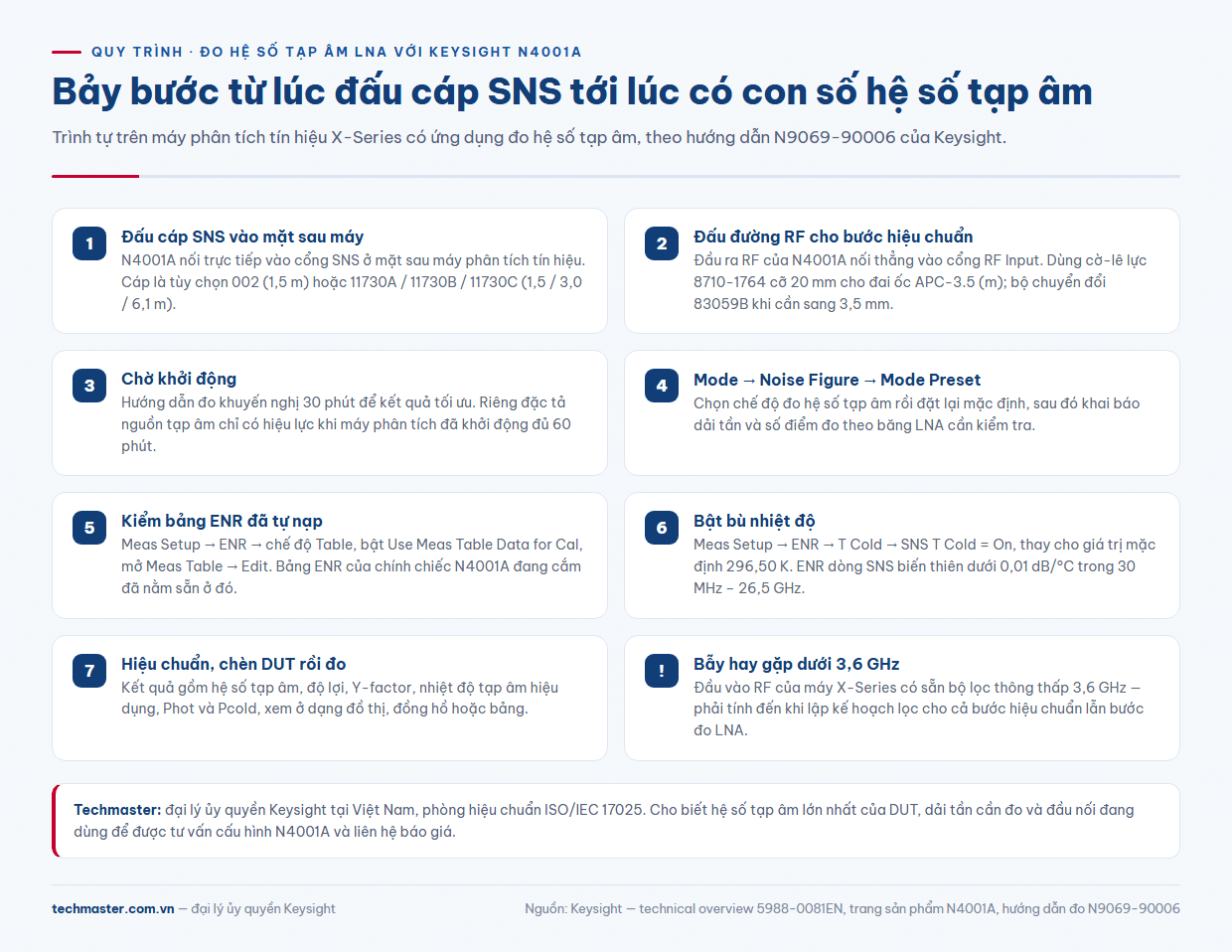

Trình tự dưới đây theo hướng dẫn đo hệ số tạp âm trên máy phân tích tín hiệu X-Series của Keysight, áp dụng khi dùng N4001A để kiểm tra một bộ khuếch đại tạp âm thấp (LNA) hoặc module thu có tạp âm trung bình.
- Bước 1 — Đấu cáp SNS: nối N4001A vào cổng SNS mặt sau máy bằng cáp 002 (1,5 m) hoặc 11730A/B/C (1,5 / 3,0 / 6,1 m).
- Bước 2 — Đấu đường RF hiệu chuẩn: nối đầu ra RF của N4001A vào cổng RF Input. Dùng cờ-lê lực 8710-1764 (20 mm) cho đai ốc APC-3.5; bộ chuyển đổi 83059B khi cần sang 3,5 mm.
- Bước 3 — Chờ khởi động: 30 phút theo hướng dẫn đo; riêng đặc tả N4001A chỉ có hiệu lực sau 60 phút.
- Bước 4 — Chọn chế độ: Mode → Noise Figure → Mode Preset, khai báo dải tần và số điểm đo theo băng LNA cần kiểm tra.
- Bước 5 — Kiểm bảng ENR: Meas Setup → ENR → Table, bật Use Meas Table Data for Cal; bảng ENR của chính N4001A đang cắm đã nằm sẵn, không cần nhập tay.
- Bước 6 — Bật bù nhiệt độ: Meas Setup → ENR → T Cold → SNS T Cold = On, thay cho giá trị mặc định 296,50 K.
- Bước 7 — Hiệu chuẩn rồi chèn DUT: chạy Calibrate, lắp LNA vào giữa N4001A và máy đo. Kết quả gồm Noise Figure, Gain, Y-factor, nhiệt độ tạp âm hiệu dụng, Phot, Pcold — dạng đồ thị, đồng hồ hoặc bảng.
Ba bẫy thường gặp khi dùng N4001A
Thứ nhất, đầu vào RF của máy X-Series có sẵn bộ lọc thông thấp 3,6 GHz — cần tính đến khi lập kế hoạch đo cho cả bước hiệu chuẩn lẫn bước đo DUT dưới 3,6 GHz, nếu không kết quả sẽ lệch mà không rõ nguyên nhân. Thứ hai, đầu nối APC-3.5 (m) chỉ bền hơn 1000 lần nếu luôn siết bằng cờ-lê lực 8710-1764 và vệ sinh sau mỗi 10 lần cắm; thao tác cẩu thả có thể khiến tuổi thọ tụt dưới 200 lần. Thứ ba, nhiều kỹ sư quên bật SNS T Cold = On, để máy dùng mặc định 296,50 K — với DUT tạp âm cao, sai lệch nhiệt độ phòng thực tế sẽ cộng dồn vào sai số hệ số tạp âm cuối cùng.
Khi nào chuyển từ N4001A sang N4000A hoặc N4002A?
Nếu DUT là LNA tạp âm rất thấp, độ lợi cao, ENR 15 dB của N4001A dễ đẩy DUT vào vùng bão hòa — khi đó nguồn tạp âm N4000A với ENR 6 dB an toàn hơn, quy trình đo tương tự. Nếu dải tần vượt 18 GHz — module thu băng Ku hoặc Ka thấp — N4002A (10 MHz – 26,5 GHz, ENR 12 – 17 dB) là bước tiếp theo hợp lý. Bài đo noise figure trong chuỗi thu RF giải thích thêm phương pháp Y-factor khi chuỗi đo có nhiều tầng khuếch đại và suy hao.
N4001A giá phụ thuộc vào đâu?
N4001A giá không có một mức cố định vì phụ thuộc vào lựa chọn đầu nối (APC-3.5 tiêu chuẩn hoặc Type-N), độ dài cáp SNS đi kèm (1,5 / 3,0 / 6,1 m), cấp hiệu chuẩn A1R, và gói dịch vụ bảo hành mở rộng R-51B hay gói hiệu chuẩn R-50C. Cách làm đúng là xác định trước dải tần và hệ số tạp âm DUT cần đo, rồi liên hệ Techmaster để được tư vấn cấu hình nguồn tạp âm thông minh SNS Keysight N4001A phù hợp và báo giá.
Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ tư vấn cấu hình N4001A và hiệu chuẩn định kỳ. Xem thêm các dòng máy đo khác tại trang Keysight của Techmaster.
