Khi tín hiệu cần giải điều chế rộng hơn băng thông phân tích của máy phân tích tín hiệu đang có, kỹ sư đứng trước hai lựa chọn: mua một máy phân tích băng rộng hơn, hoặc dùng chính chiếc máy hiện sóng trong phòng làm đầu thu. Lựa chọn thứ hai — phân tích tín hiệu vector trên máy hiện sóng — không phải giải pháp chữa cháy mà là một kiến trúc đo được Keysight hỗ trợ chính thức qua phần mềm 89600 VSA. Nhưng nó đi kèm một đánh đổi rất rõ ràng, và hiểu sai đánh đổi đó là nguyên nhân phổ biến nhất khiến kết quả EVM không dùng được.
Phân tích tín hiệu vector trên máy hiện sóng hoạt động thế nào

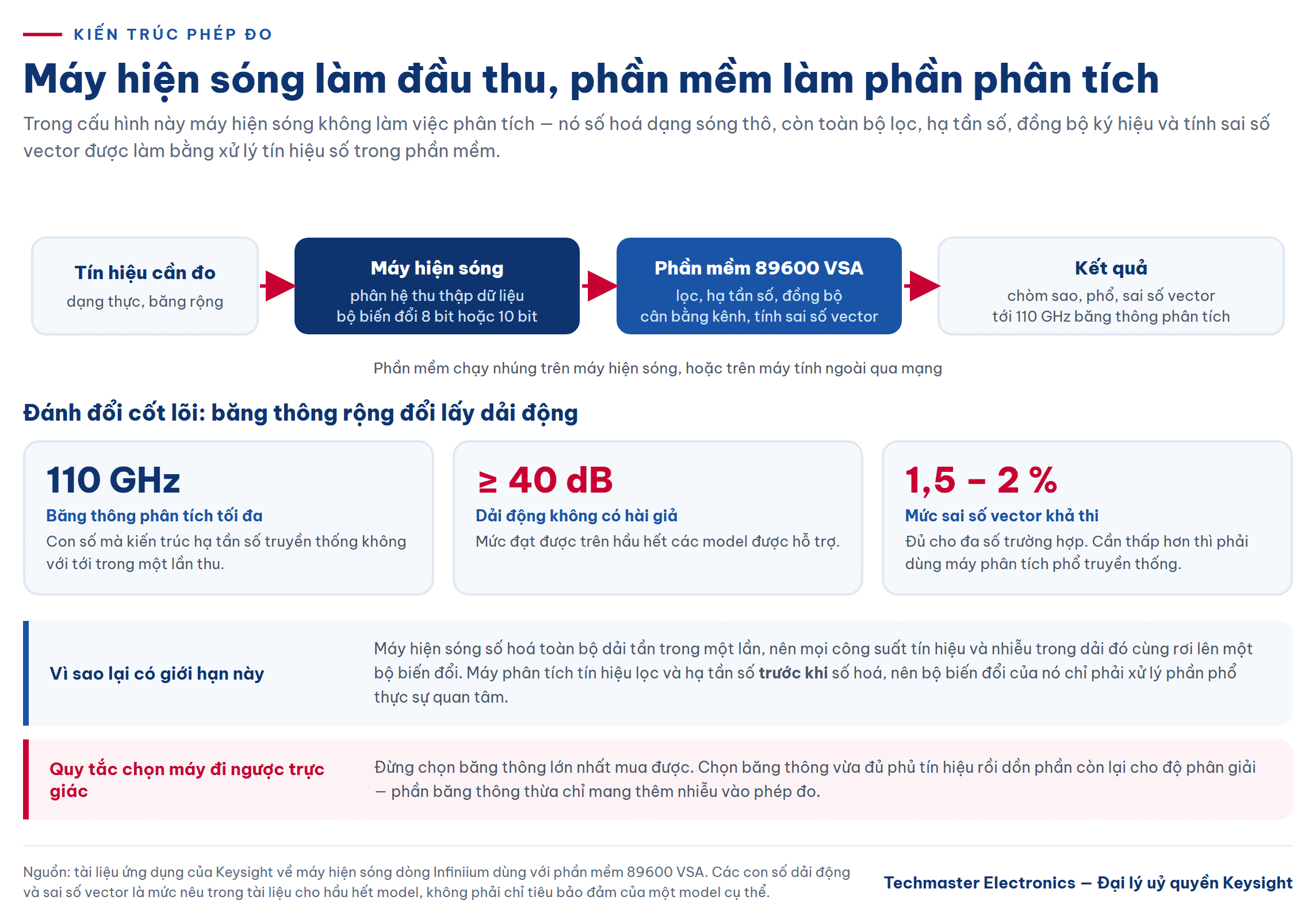

Trong cấu hình này, máy hiện sóng không làm việc phân tích. Nó đóng vai phân hệ thu thập dữ liệu đầu cuối — số hoá dạng sóng thô rồi chuyển sang phần mềm 89600 VSA, nơi toàn bộ phần lọc, hạ tần số, đồng bộ ký hiệu, cân bằng kênh và tính EVM được làm bằng xử lý tín hiệu số. Kiến trúc phân lớp này là lý do cùng một phần mềm chạy được trên nhiều lớp phần cứng khác nhau mà kết quả vẫn so sánh được với nhau.
Phần mềm chạy ở hai chế độ: kết nối từ một máy tính ngoài qua LAN, hoặc chạy nhúng ngay trên máy hiện sóng. Chế độ nhúng tiện cho băng thử cố định; chế độ LAN hợp lý hơn khi một giấy phép phần mềm phải phục vụ luân phiên nhiều thiết bị.
Điểm mạnh đầu tiên và dễ thấy nhất là băng thông. Nhờ ADC tốc độ lấy mẫu rất cao trong dòng Infiniium, tổ hợp phần cứng – phần mềm này cho tới 110 GHz băng thông phân tích, con số mà không kiến trúc hạ tần số truyền thống nào với tới trong một lần thu.
Đánh đổi cốt lõi: băng thông rộng đổi lấy dải động
Đây là đoạn quan trọng nhất của bài. Tài liệu ứng dụng của Keysight nói thẳng: các băng thông kể trên cho dải động không có hài giả (SFDR) từ 40 dB trở lên trên hầu hết các model, và mức đó đủ cho phép đo EVM khoảng 1,5% đến 2% trong đa số trường hợp. Ngay sau đó là câu khuyến nghị: với phép đo phổ cần dải động cao hơn, nên dùng máy phân tích phổ truyền thống.
Hai con số đó định nghĩa ranh giới sử dụng. Nếu chỉ tiêu EVM của bạn nằm ở mức vài phần trăm — điển hình cho gỡ lỗi thiết kế, đặc tính hoá ban đầu, tín hiệu radar hoặc các dạng điều chế bậc thấp — máy hiện sóng là công cụ đúng. Nếu bạn phải chứng minh EVM dưới 1% cho một chuẩn điều chế bậc cao, hoặc phải đo phát xạ giả cách sóng mang 60–70 dB, thì kiến trúc hạ tần số có bộ tiền chọn của máy phân tích tín hiệu là thứ không thay thế được.
Lý do vật lý rất đơn giản: máy hiện sóng số hoá toàn bộ dải tần trong một lần, nên toàn bộ công suất tín hiệu và nhiễu trong dải đó cùng rơi lên một ADC. Máy phân tích tín hiệu lọc và hạ tần số trước khi số hoá, nên ADC của nó chỉ phải xử lý phần phổ thực sự quan tâm.
Số bit ADC quyết định sàn EVM băng rộng
Dòng Infiniium dùng ADC 8 bit hoặc 10 bit tuỳ model, và khác biệt hai bit này chuyển thẳng thành khác biệt sàn nhiễu lượng tử. Với cùng một băng thông, máy 10 bit cho sàn EVM thấp hơn đáng kể so với máy 8 bit — đổi lại, các model băng thông cực rộng thường là loại 8 bit.
Từ đó rút ra một quy tắc chọn máy đi ngược trực giác: đừng chọn băng thông lớn nhất mua được, hãy chọn băng thông vừa đủ phủ tín hiệu rồi dồn phần còn lại cho độ phân giải. Một tín hiệu rộng 800 MHz đo trên máy 1 GHz/10 bit sẽ cho EVM tốt hơn cùng tín hiệu đó đo trên máy 6 GHz/8 bit, vì phần băng thông thừa chỉ mang thêm nhiễu vào phép đo.

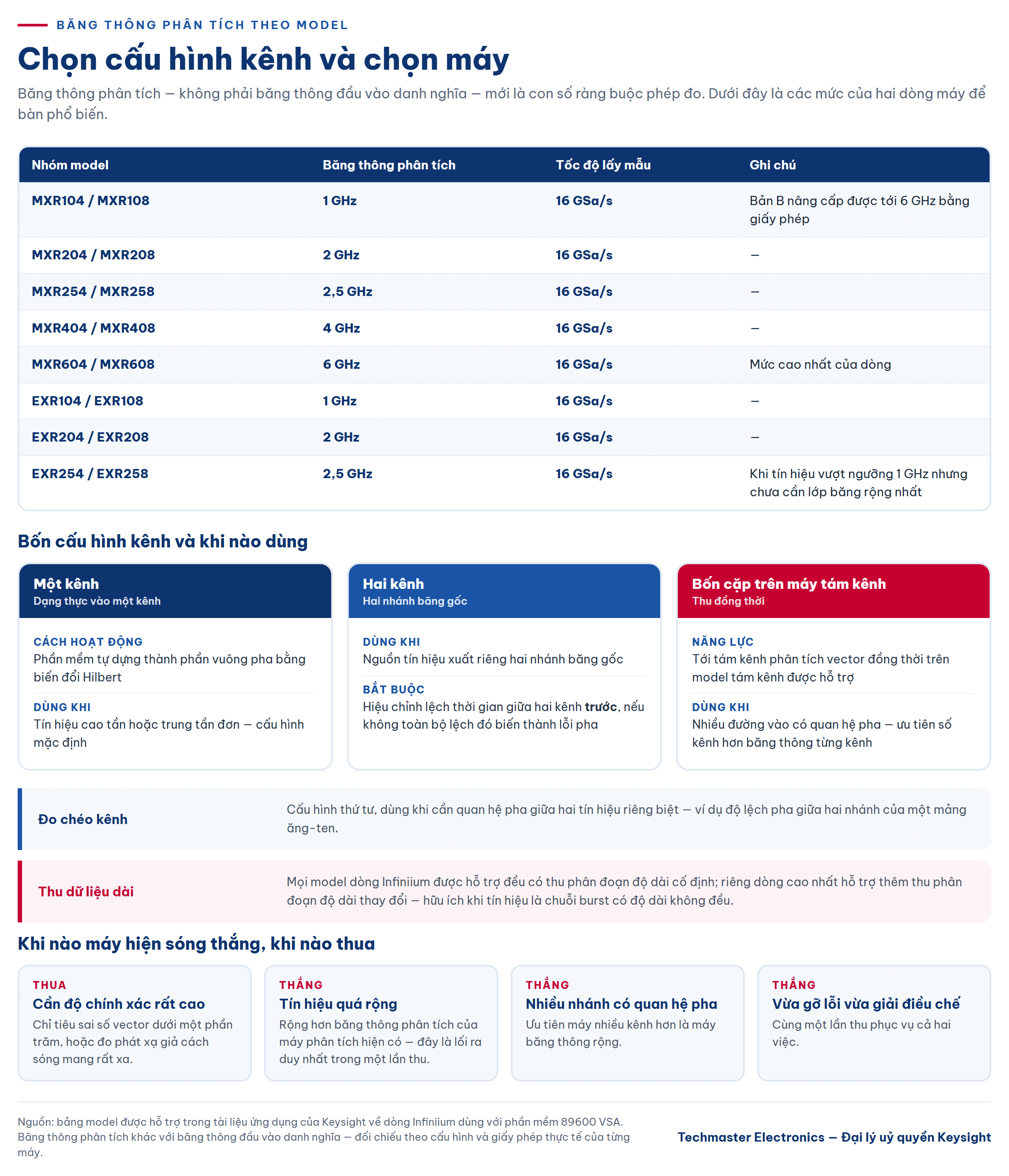

Cần phân biệt băng thông phân tích với băng thông đầu vào danh nghĩa. Trong bảng hỗ trợ của 89600 VSA, băng thông phân tích của dòng MXR và EXR đi theo từng mức: 1 GHz, 2 GHz, 2,5 GHz, 4 GHz và 6 GHz tuỳ model, với tốc độ lấy mẫu 16 GSa/s. Đây mới là con số ràng buộc phép đo.
Bốn cấu hình kênh và khi nào dùng cấu hình nào
- Một kênh I+jQ. Tín hiệu đi thẳng vào một kênh dưới dạng thực; phần mềm tự dựng thành phần vuông pha bằng biến đổi Hilbert. Đây là cấu hình mặc định cho tín hiệu RF hoặc IF đơn.
- Hai kênh I+jQ. Dùng khi nguồn tín hiệu xuất riêng hai nhánh băng gốc I và Q. Bắt buộc phải hiệu chỉnh lệch thời gian giữa hai kênh trước, nếu không toàn bộ lệch đó biến thành lỗi pha.
- Đo chéo kênh. Dùng khi cần quan hệ pha giữa hai tín hiệu riêng biệt, ví dụ đo độ lệch pha giữa hai nhánh của một mảng ăng-ten.
- Bốn cặp I+jQ trên máy tám kênh. Với các model Infiniium tám kênh được hỗ trợ, 89600 VSA cung cấp tới tám kênh phân tích vector đồng thời. Đây là cấu hình dành cho MIMO và mảng pha, nơi việc thu đồng thời quan trọng hơn băng thông từng kênh.
Về thu dữ liệu dài, mọi model Infiniium được hỗ trợ đều có thu phân đoạn độ dài cố định; riêng dòng UXR hỗ trợ thêm thu phân đoạn độ dài thay đổi — hữu ích khi tín hiệu là chuỗi burst có độ dài không đều.
Cây quyết định nhanh
- Chỉ tiêu EVM dưới 1% hoặc cần đo phát xạ giả dải động cao? Dùng máy phân tích tín hiệu, không dùng máy hiện sóng.
- Tín hiệu rộng hơn băng thông phân tích của máy phân tích hiện có? Máy hiện sóng là lối ra duy nhất trong một lần thu.
- Cần đo đồng thời nhiều nhánh có quan hệ pha? Ưu tiên máy nhiều kênh hơn là máy băng thông rộng.
- Vừa gỡ lỗi giao thức vừa cần giải điều chế? Máy hiện sóng thắng rõ, vì cùng một lần thu phục vụ cả hai việc.
Chọn thiết bị Keysight cho giải điều chế băng rộng
Ưu tiên độ phân giải và số kênh. Máy hiện sóng Infiniium MXR Keysight MXR108B có 8 kênh, băng thông 1 GHz, 16 GSa/s trên toàn bộ kênh đồng thời, ADC 10 bit và bộ nhớ 256 Mpts, nâng cấp được tới 6 GHz bằng giấy phép. Máy còn tích hợp sẵn bộ tạo sóng tuỳ ý 50 MHz và bộ phân tích đáp ứng tần số 50 MHz. Với công việc EVM băng rộng ở mức dưới vài GHz, tổ hợp 10 bit và tám kênh là lựa chọn cân đối nhất trong ba model ở đây.
Ưu tiên băng thông phân tích trung bình. Máy hiện sóng Keysight EXR254A Infiniium EXR-Series cho băng thông phân tích 2,5 GHz với 16 GSa/s — phù hợp khi tín hiệu vượt ngưỡng 1 GHz nhưng chưa cần tới lớp thiết bị băng rộng nhất.
Băng thử đa dụng. Máy hiện sóng Keysight MSOX6004A thuộc dòng InfiniiVision 6000 X, vốn có tài liệu ứng dụng riêng cho việc chạy cùng 89600 VSA. Đây là lựa chọn khi phòng thử cần một máy làm nhiều việc — gỡ lỗi nhúng, giải mã giao thức, đo nguồn — và phân tích vector chỉ là một phần công việc.
Nếu bài toán của bạn là tín hiệu xung chirp, cách tiếp cận trong bài phân tích tín hiệu radar SAR: băng thông rộng và giải điều chế vector áp dụng trực tiếp. Còn khi chuyển từ đặc tính hoá sang kiểm tra hàng loạt trên dây chuyền, quy trình trong bài kiểm tra mặt nạ máy hiện sóng là bước nối tiếp tự nhiên.
Kết luận
Máy hiện sóng chạy 89600 VSA giải bài toán mà máy phân tích tín hiệu không giải được: băng thông phân tích rất rộng trong một lần thu, tới 110 GHz. Đổi lại, dải động dừng ở mức SFDR khoảng 40 dB và sàn EVM khoảng 1,5–2%. Chọn đúng công cụ vì thế không phải là so bảng thông số, mà là trả lời một câu duy nhất: ràng buộc của phép đo nằm ở băng thông hay ở dải động. Khi ràng buộc là băng thông, máy hiện sóng thắng; khi ràng buộc là dải động, không có cấu hình máy hiện sóng nào bù lại được.
Một lưu ý cuối: sàn EVM của băng thử phụ thuộc trực tiếp vào độ phẳng đáp ứng và độ chính xác biên độ của máy — hai đại lượng trôi theo thời gian. Kết quả EVM chỉ có giá trị đối chứng khi máy còn trong hạn hiệu chuẩn. Techmaster Electronics cung cấp dịch vụ hiệu chuẩn theo ISO/IEC 17025 cho máy hiện sóng và máy phân tích tín hiệu — liên hệ hotline 0908 173 345 để được tư vấn cấu hình và lịch hiệu chuẩn.
