Datasheet của một máy phát tín hiệu là một danh sách dài, và phần lớn các dòng trong đó không liên quan đến bài toán của bạn. Cách đọc hiệu quả là đi ngược: xác định phép đo trước, rồi tìm đúng một hoặc hai thông số quyết định kết quả của phép đo đó. Bài này áp dụng cách đọc đó cho Keysight AP5001A.
AP5001A thông số nền

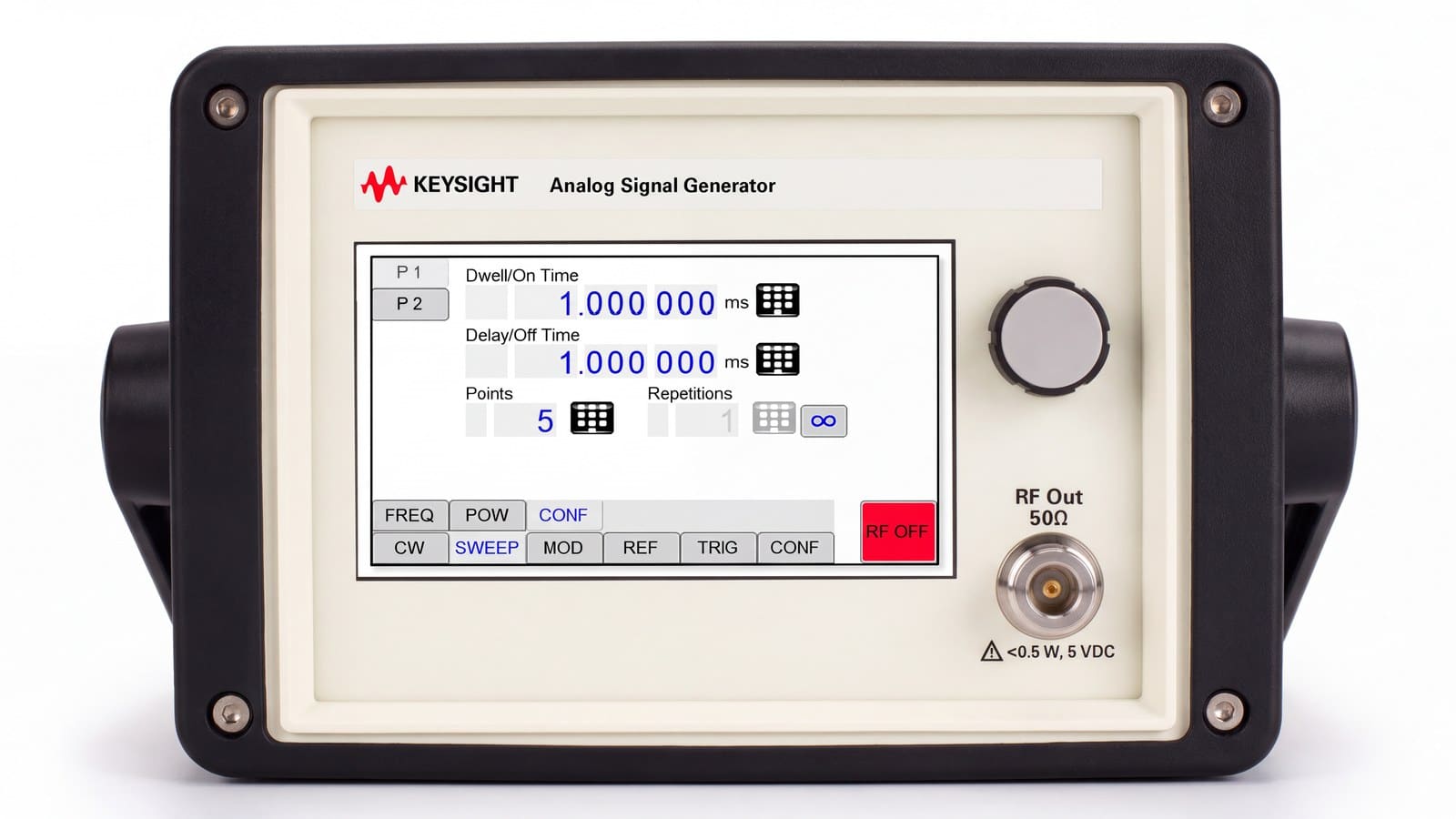

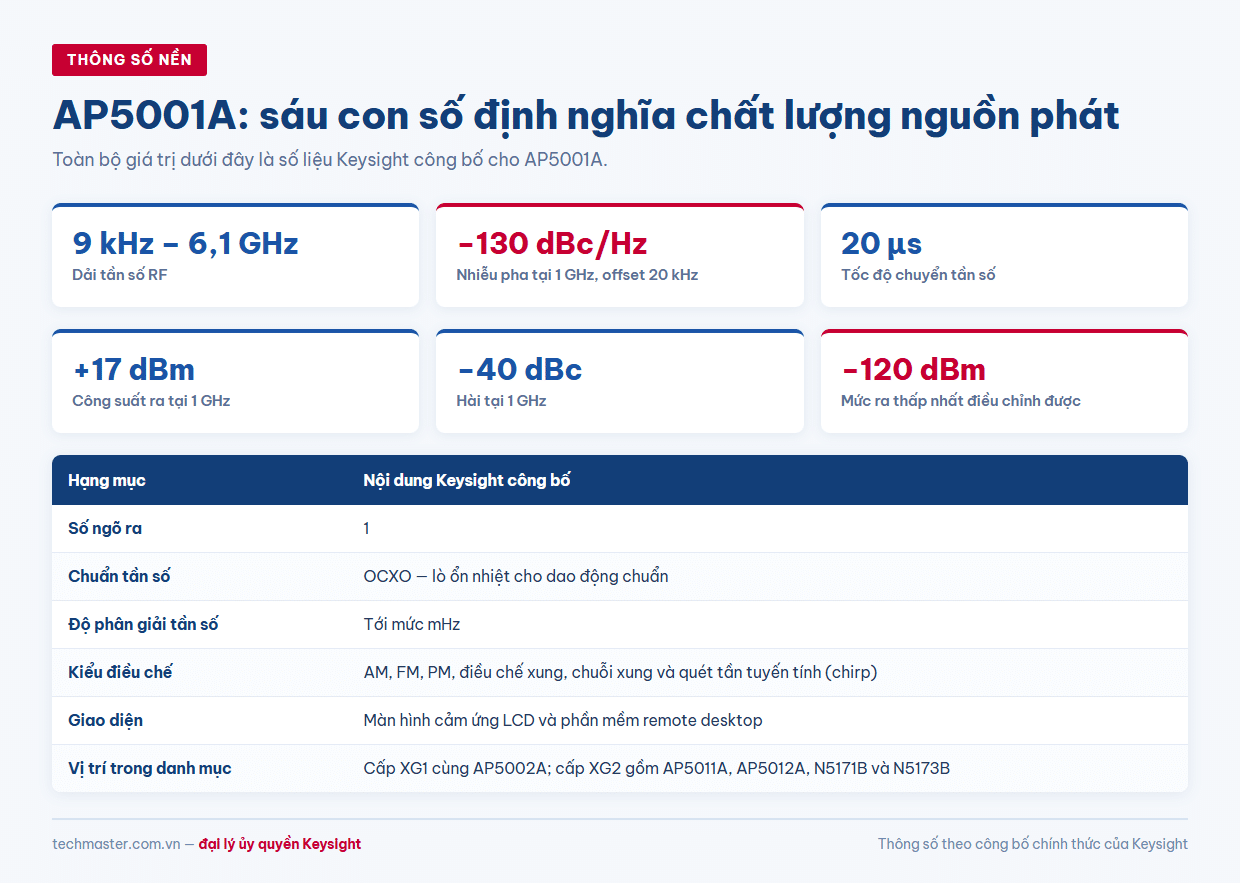

Keysight xếp AP5001A vào cấp XG1 cùng AP5002A; cấp XG2 gồm AP5011A, AP5012A, N5171B và N5173B. Các con số công bố cho AP5001A: dải tần 9 kHz – 6,1 GHz, 1 ngõ ra, công suất ra tại 1 GHz là +17 dBm với dải điều chỉnh từ −120 dBm đến +17 dBm, hài tại 1 GHz là −40 dBc, nhiễu pha tại 1 GHz với offset 20 kHz là −130 dBc/Hz, và tốc độ chuyển tần số 20 µs. Chuẩn tần số là OCXO, độ phân giải tần số tới mức mHz.
Nối bài đo với thông số

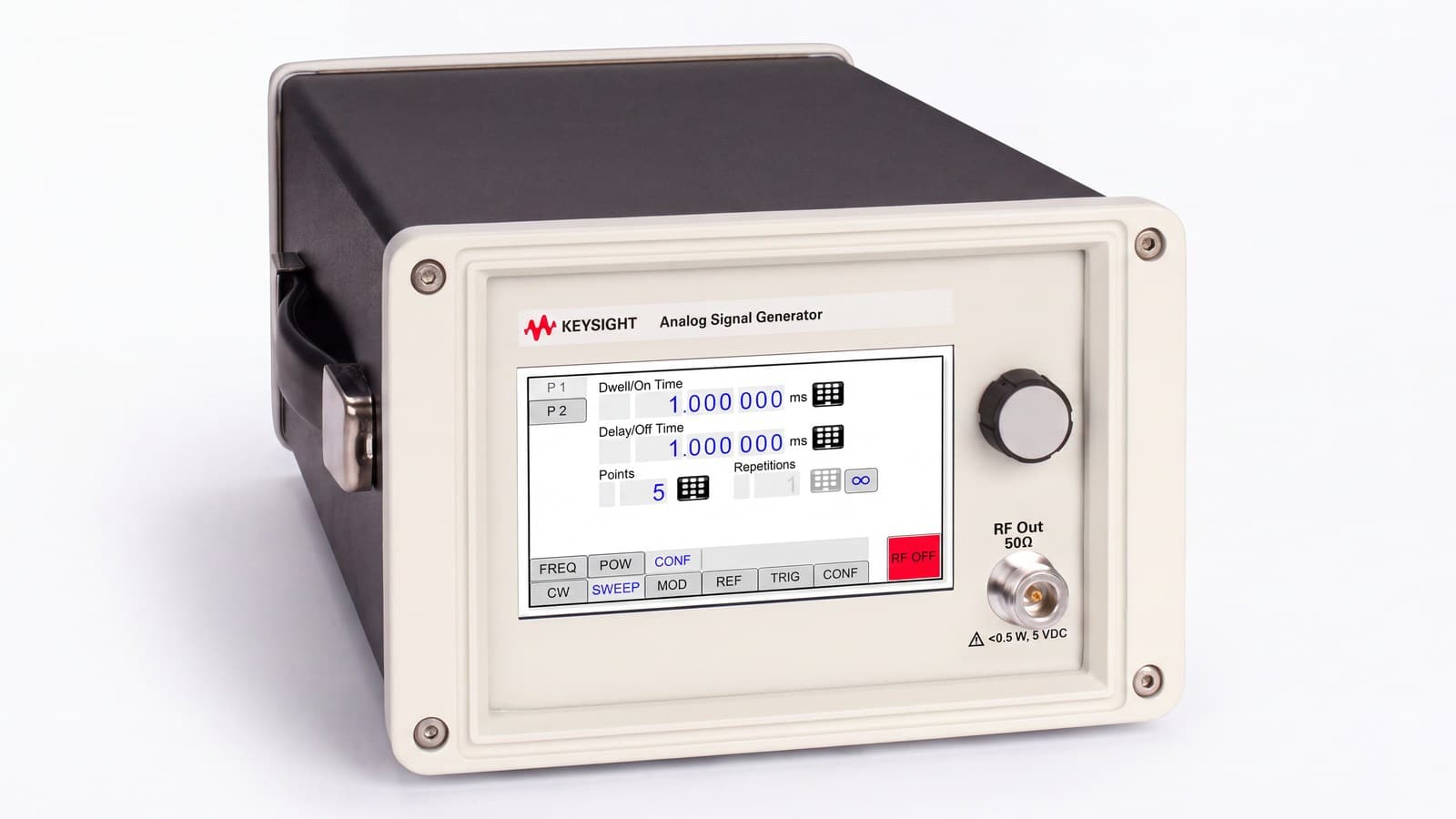

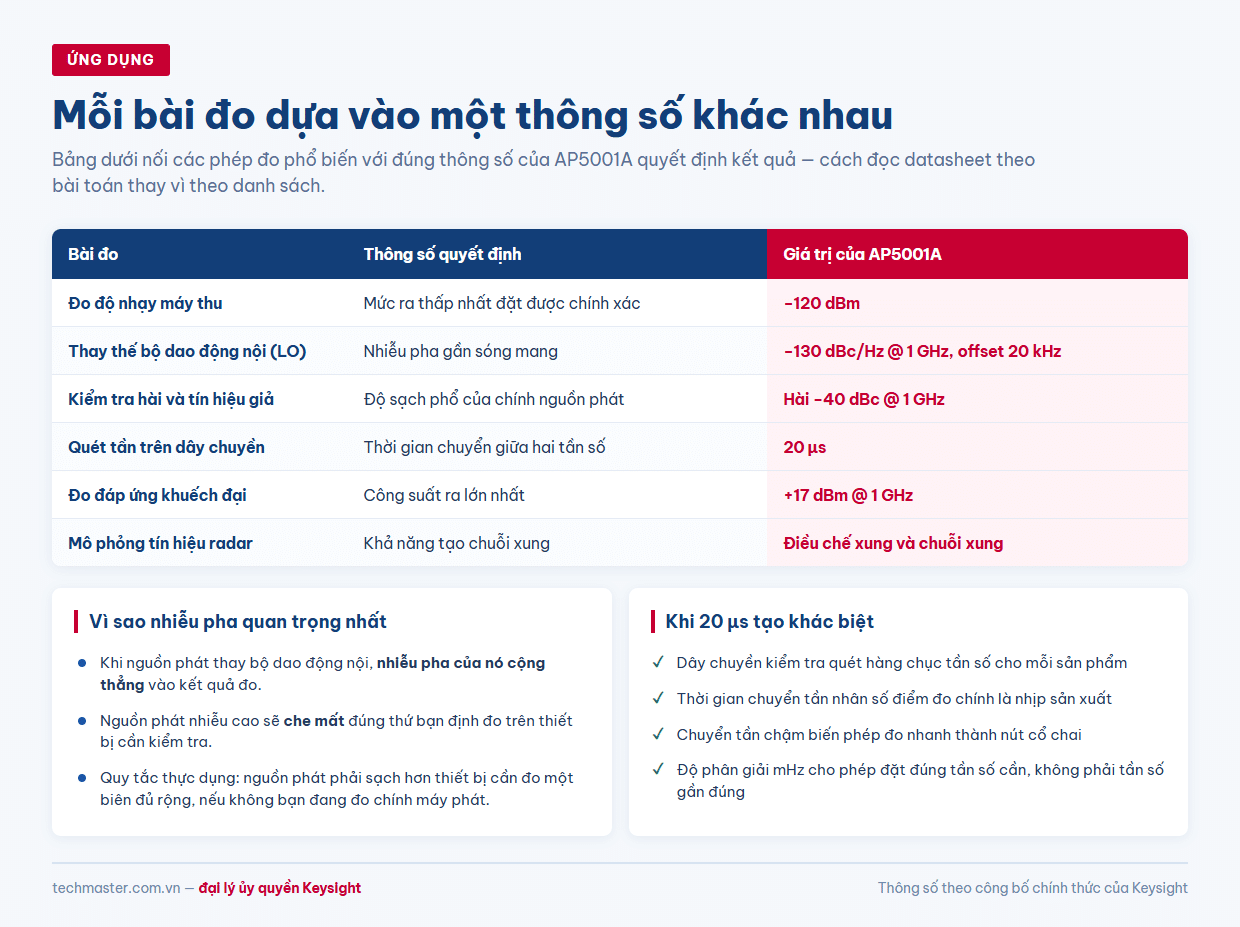

Đo độ nhạy máy thu — thông số quyết định: mức ra thấp nhất
Phép đo độ nhạy hỏi: tín hiệu yếu tới đâu thì máy thu vẫn giải mã đúng? Bạn hạ dần mức ra của nguồn phát cho tới khi máy thu bắt đầu lỗi. Điều đó có nghĩa thông số quyết định không phải công suất cực đại mà là mức ra thấp nhất đặt được chính xác. AP5001A xuống tới −120 dBm, đủ sâu cho phần lớn bài đo độ nhạy máy thu thương mại.
Chữ “chính xác” quan trọng ngang chữ “thấp”. Một nguồn phát đặt được −120 dBm nhưng sai số lớn ở mức đó sẽ cho ra một con số độ nhạy không dùng được để so sánh giữa các lô sản phẩm.
Thay thế bộ dao động nội — thông số quyết định: nhiễu pha
Đây là ứng dụng khắt khe nhất trong danh sách. Khi nguồn phát đóng vai bộ dao động nội (LO) cho một mạch trộn tần, nhiễu pha của nó cộng thẳng vào kết quả đo. Nếu nguồn phát nhiễu hơn thiết bị cần kiểm tra, bạn không còn đo thiết bị nữa — bạn đang đo chính máy phát.
Con số −130 dBc/Hz tại 1 GHz, offset 20 kHz của AP5001A đến từ chuẩn tần số OCXO — dao động thạch anh đặt trong lò ổn nhiệt, giữ nhiệt độ tinh thể không đổi để loại trôi tần theo nhiệt độ môi trường. Quy tắc thực dụng khi chọn máy: nguồn phát phải sạch hơn thiết bị cần đo một biên đủ rộng, thường ít nhất 10 dB ở offset mà bạn quan tâm.
Kiểm tra hài và tín hiệu giả — thông số quyết định: độ sạch phổ
Khi bạn đi tìm hài do thiết bị cần đo sinh ra, hài của chính nguồn phát là nhiễu nền của phép đo. Hài −40 dBc tại 1 GHz của AP5001A đặt ra sàn: bất kỳ thành phần hài nào bạn quan sát thấy yếu hơn mức đó đều không thể quy cho thiết bị cần đo một cách chắc chắn. Nếu cần soi sâu hơn, phải chèn bộ lọc thông thấp giữa nguồn phát và thiết bị.
Quét tần trên dây chuyền — thông số quyết định: tốc độ chuyển tần
Trong sản xuất, phép đo hiếm khi chỉ ở một tần số. Một bài kiểm tra điển hình quét vài chục điểm tần cho mỗi sản phẩm. Thời gian chuyển tần nhân với số điểm đo chính là một phần nhịp sản xuất — và với số lượng lớn, nó là phần nhìn thấy được trên báo cáo sản lượng.
20 µs đặt AP5001A ở phía nhanh: với 50 điểm tần, tổng thời gian chuyển tần chỉ khoảng 1 ms, gần như biến mất so với thời gian đo và xử lý. Độ phân giải mHz đi kèm cho phép đặt đúng tần số cần kiểm tra thay vì tần số gần đúng — đáng kể khi kiểm tra bộ lọc có dải thông hẹp.
Đo đáp ứng khuếch đại — thông số quyết định: công suất ra lớn nhất
Đo điểm nén 1 dB hoặc đặc tuyến vào–ra của bộ khuếch đại cần đủ công suất kích để đẩy thiết bị vào vùng bão hòa. +17 dBm tại 1 GHz phủ được phần lớn bộ khuếch đại tín hiệu nhỏ; với bộ khuếch đại công suất, bạn sẽ cần thêm tầng khuếch đại kích ở giữa.
Mô phỏng tín hiệu radar — thông số quyết định: khả năng tạo chuỗi xung
AP5001A hỗ trợ điều chế xung và chuỗi xung, cùng AM, FM, PM và quét tần tuyến tính (chirp). Chuỗi xung và chirp là hai dạng sóng nền tảng của tín hiệu radar, nên máy dựng được kịch bản kiểm tra cho máy thu radar và thiết bị tác chiến điện tử ở mức cơ bản.
Mức công suất phải đúng ở đầu thiết bị, không phải ở đầu máy phát
Một sai số hệ thống hay bị bỏ qua: bạn đặt −80 dBm trên máy phát, nhưng thứ đến được đầu vào thiết bị cần đo lại yếu hơn thế. Cáp đồng trục, adapter và bộ suy hao trên đường đi đều gây suy hao, và suy hao đó tăng theo tần số. Ở 6 GHz, một sợi cáp tầm thường có thể ăn mất vài dB.
Hệ quả với phép đo độ nhạy rất trực tiếp: nếu bạn không trừ suy hao đường truyền, con số độ nhạy công bố sẽ tệ hơn thực tế đúng bằng lượng suy hao đó. Với phép đo so sánh giữa các lô sản phẩm, sai lệch cố định này còn chấp nhận được; với con số tuyệt đối đưa vào báo cáo hoặc hồ sơ chứng nhận thì không.
Cách xử lý gồm ba bước. Đo suy hao của chính đường truyền tại các tần số sẽ dùng, ghi lại thành bảng. Cộng lượng suy hao đó vào mức đặt trên máy phát để mức tại đầu thiết bị đúng như mong muốn. Và giữ nguyên bộ cáp, adapter đã đặc trưng hóa trong suốt loạt đo — thay một sợi cáp là bảng bù không còn giá trị.
Dải điều chỉnh rộng của AP5001A, từ −120 dBm đến +17 dBm, cho đủ biên để cộng bù mà vẫn nằm trong vùng làm việc của máy.
Vận hành và mở rộng
Giao diện gồm màn hình cảm ứng LCD trên mặt máy và phần mềm remote desktop để điều khiển từ xa — hữu ích khi máy nằm trong rack hoặc trong buồng đo. Keysight cũng cung cấp tùy chọn license nâng cấp, nghĩa là một số năng lực có thể bổ sung về sau mà không phải đổi máy.
Về vị trí trong danh mục: nếu bài toán của bạn vượt quá cấp XG1, hướng nâng cấp là cấp XG2 với AP5011A, AP5012A, N5171B và N5173B. Biết trước đường đi này giúp tránh việc mua một máy rồi phát hiện nó không có đường nâng cấp phù hợp.
Giá và đường nâng cấp
Keysight AP5001A giá bao nhiêu tùy theo tùy chọn license đi kèm. Vì AP5001A nằm ở cấp XG1, hãy cân nhắc trước xem bài toán của bạn có khả năng vượt cấp này trong vài năm tới hay không — nếu có, việc biết trước đường nâng cấp lên cấp XG2 sẽ giúp tránh mua hai lần.
Kết luận
Với AP5001A, thông số nào là “tốt nhất” hoàn toàn phụ thuộc bài đo. Đo độ nhạy máy thu thì −120 dBm là con số bạn quan tâm; thay bộ dao động nội thì −130 dBc/Hz mới là con số quyết định; chạy dây chuyền thì 20 µs là thứ hiện lên trên báo cáo sản lượng. Xác định phép đo trước, đọc datasheet sau — thứ tự đó tiết kiệm cả thời gian lẫn ngân sách.
