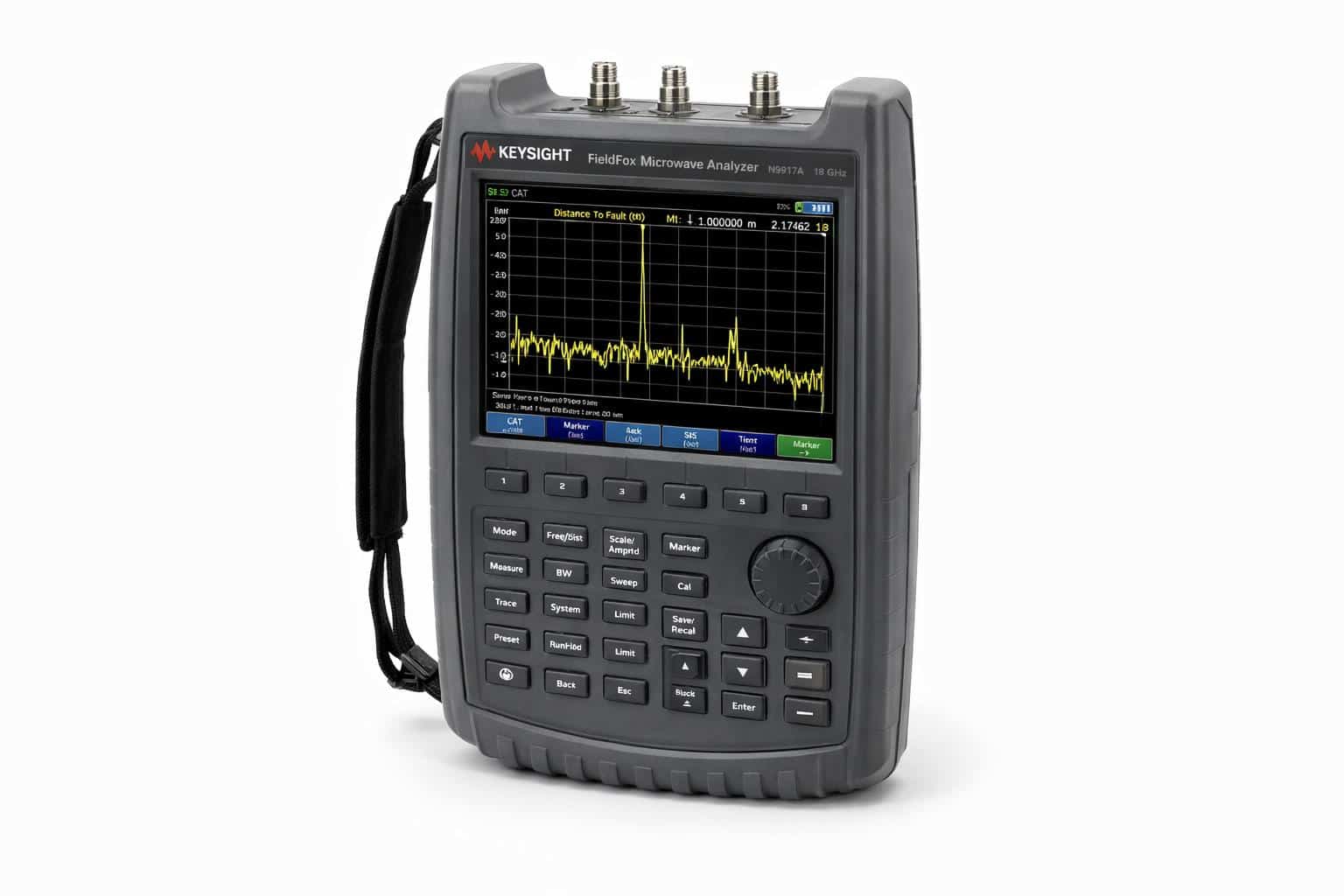

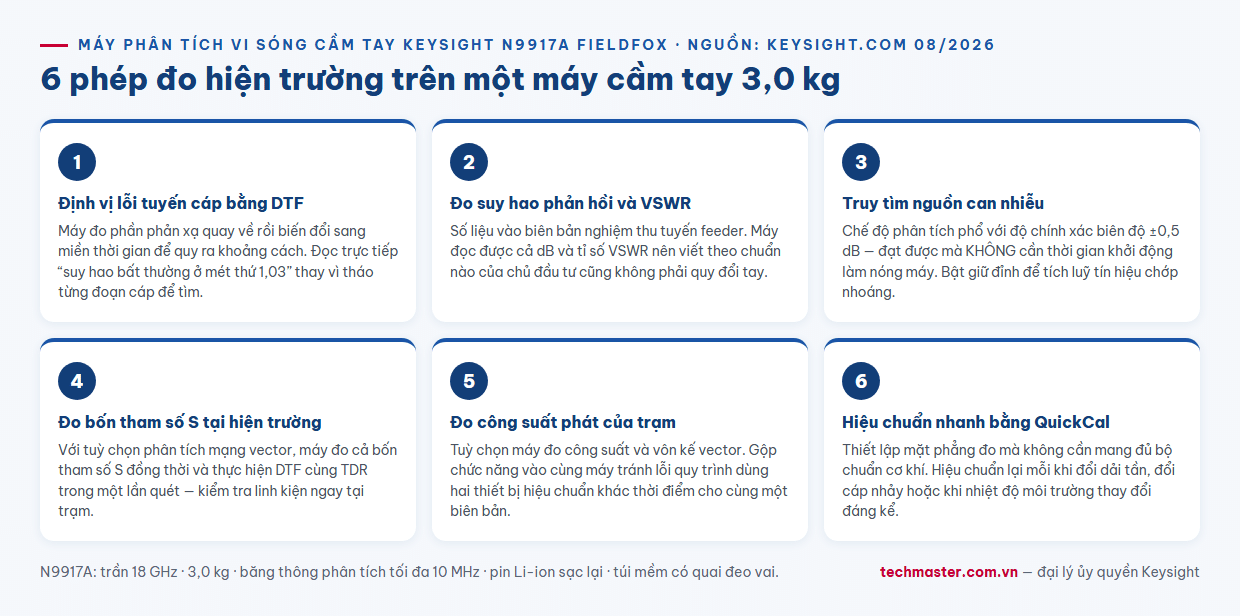

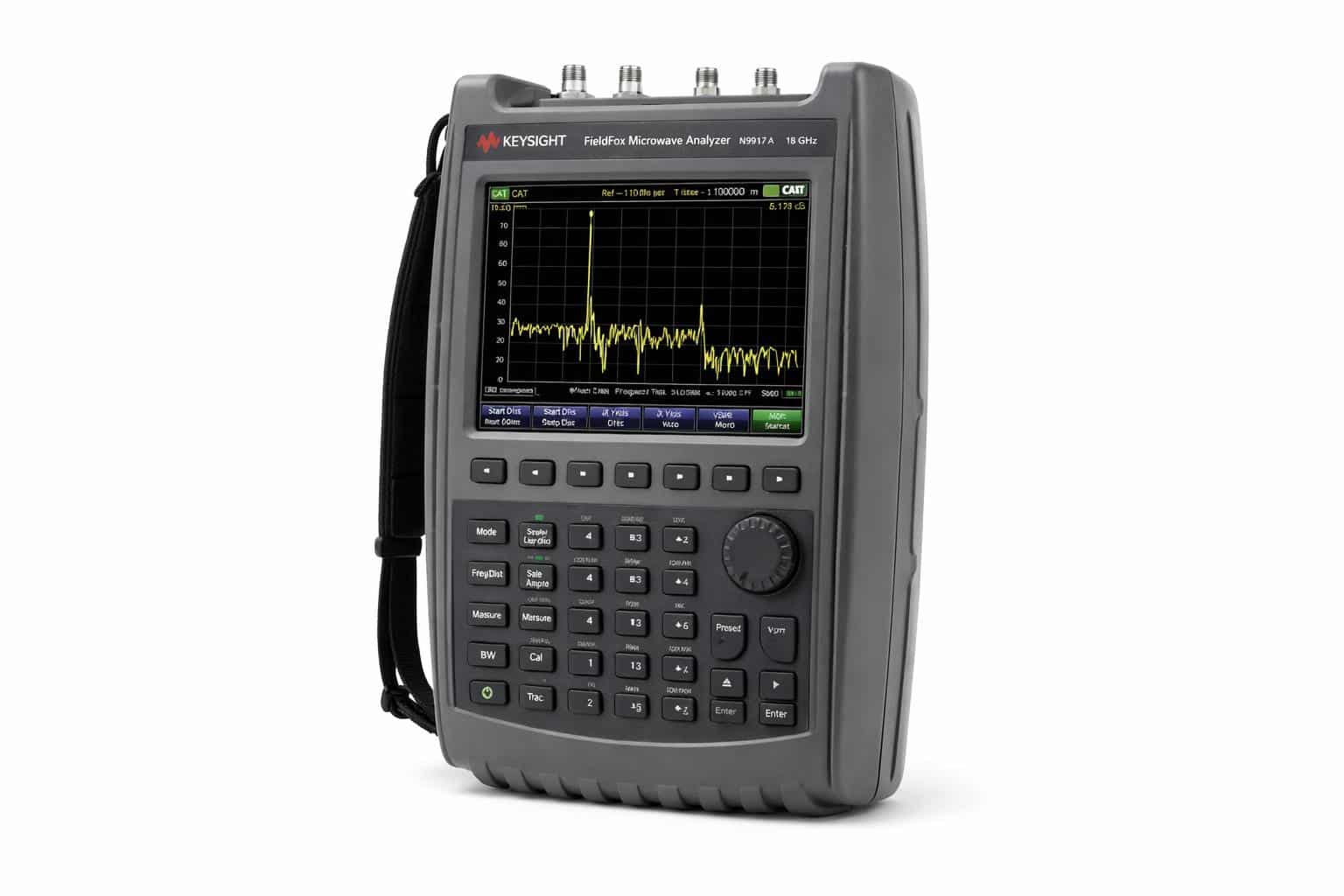

Thiết bị đo hiện trường bị đánh giá theo một tiêu chí mà thiết bị để bàn không phải chịu: bạn có mang nó lên đỉnh tháp anten được không, và khi lên tới nơi nó có đo ngay được không. Máy phân tích vi sóng cầm tay Keysight N9917A nặng 3,0 kg và đạt trần tần số 18 GHz — Keysight gọi đây là máy phân tích tích hợp nhẹ nhất ngành. Bài viết đi qua sáu phép đo thực tế mà thiết bị này thay thế được cả một va-li thiết bị rời.
Ứng dụng 1: định vị lỗi trên tuyến cáp bằng DTF
Đây là phép đo được dùng nhiều nhất trên FieldFox. Máy phát tín hiệu vào tuyến cáp, đo phần phản xạ quay về, rồi biến đổi kết quả sang miền thời gian để quy ra khoảng cách tới điểm bất thường.
Kết quả hiển thị là một đồ thị theo mét: mỗi đỉnh nhô lên là một điểm phản xạ. Bạn đọc trực tiếp “có suy hao bất thường ở mét thứ 1,03” thay vì phải tháo từng đoạn cáp để tìm.

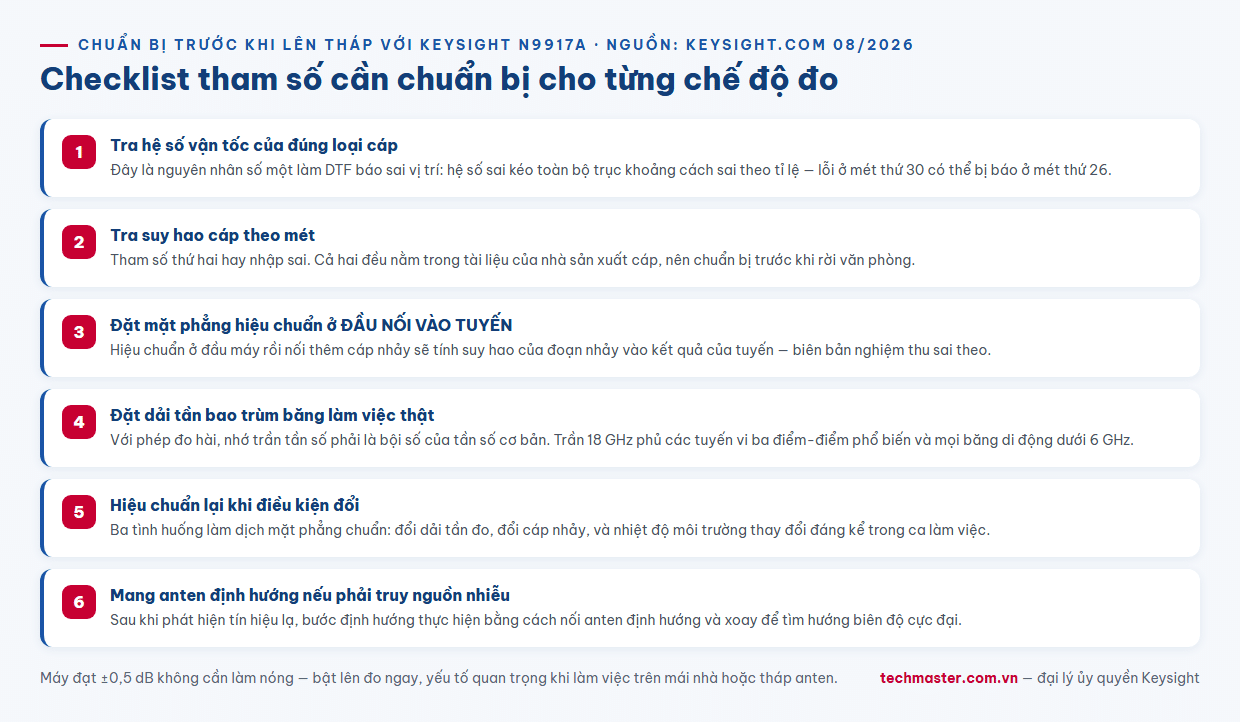

Các bước thực hiện: chọn chế độ CAT, đặt dải tần bao trùm băng làm việc của tuyến, nhập hệ số vận tốc của loại cáp đang đo, nhập suy hao cáp theo mét, hiệu chuẩn ở đầu nối, rồi nối vào tuyến và đọc.
Hai tham số hay bị nhập sai và làm sai kết quả: hệ số vận tốc và suy hao cáp. Hệ số vận tốc sai kéo theo toàn bộ trục khoảng cách sai tỉ lệ — lỗi ở mét thứ 30 có thể bị báo ở mét thứ 26. Cả hai tham số này tra được trong tài liệu của nhà sản xuất cáp.
Ứng dụng 2: đo suy hao phản hồi và VSWR khi nghiệm thu
Cùng chế độ CAT nhưng đọc theo cách khác: thay vì quy ra khoảng cách, bạn đọc mức phản xạ tổng theo tần số. Đây là số liệu vào biên bản nghiệm thu tuyến feeder.
Máy đọc được cả hai đơn vị quen dùng — suy hao phản hồi tính bằng dB và VSWR tính theo tỉ số — nên biên bản viết theo chuẩn nào của chủ đầu tư cũng đáp ứng được mà không phải quy đổi tay.
Điểm cần lưu ý về quy trình: phép đo này chỉ có giá trị khi mặt phẳng hiệu chuẩn nằm đúng ở đầu nối vào tuyến. Nếu bạn hiệu chuẩn ở đầu máy rồi nối thêm một đoạn cáp nhảy, phần suy hao của đoạn nhảy đó sẽ bị tính vào kết quả của tuyến.
Ứng dụng 3: truy tìm nguồn can nhiễu
Khi một trạm phát báo suy giảm chất lượng không rõ nguyên nhân, chế độ phân tích phổ được dùng để tìm tín hiệu lạ trong băng làm việc.
Các bước: chuyển sang chế độ phân tích phổ, đặt tần số trung tâm ở giữa băng nghi ngờ, đặt độ rộng quét bao trùm băng, giảm băng thông phân giải để hạ nền nhiễu và làm hiện tín hiệu yếu, rồi bật giữ đỉnh để tích luỹ các tín hiệu chớp nhoáng.
Độ chính xác biên độ ±0,5 dB mà Keysight công bố có ý nghĩa trực tiếp ở đây, và có một chi tiết đáng chú ý: con số này đạt được không cần thời gian khởi động làm nóng máy. Với công việc hiện trường, điều đó nghĩa là bạn bật máy và đo ngay, thay vì chờ mười lăm phút trên mái nhà.
Sau khi phát hiện tín hiệu lạ, bước định hướng nguồn thực hiện bằng cách nối anten định hướng và xoay để tìm hướng biên độ cực đại.
Ứng dụng 4: đo bốn tham số S tại hiện trường
Đây là năng lực khiến N9917A vượt khỏi nhóm máy đo cáp thông thường. Với tuỳ chọn phân tích mạng vector, máy đo được cả bốn tham số S đồng thời.
Ý nghĩa thực tế: bạn kiểm tra được đặc tính đầy đủ của một linh kiện hai cổng — bộ lọc, bộ khuếch đại tăng ích thấp, bộ ghép — ngay tại trạm, không phải tháo mang về phòng thí nghiệm. Với công việc bảo trì hạ tầng viễn thông, điều này rút ngắn chu kỳ xử lý sự cố từ nhiều ngày xuống trong ca làm việc.
Máy cũng thực hiện được phép đo DTF và TDR trong cùng một lần quét, nghĩa là bạn có cả thông tin miền tần số và miền thời gian từ một thao tác.
Ứng dụng 5: đo công suất phát của trạm
Với tuỳ chọn máy đo công suất và vôn kế vector, N9917A đo được công suất đầu ra thực tế của thiết bị phát.
Đây là số liệu cần khi nghiệm thu trạm mới hoặc khi xác minh một trạm đang phát đúng mức cấp phép. Việc gộp chức năng này vào cùng máy tránh được một lỗi quy trình hay gặp: dùng hai thiết bị hiệu chuẩn ở hai thời điểm khác nhau cho hai số liệu trong cùng một biên bản.
Trần 18 GHz phủ được các tuyến vi ba điểm-điểm ở băng phổ biến, ngoài các băng di động thương mại dưới 6 GHz.
Ứng dụng 6: hiệu chuẩn nhanh tại chỗ với QuickCal
Phép đo phản xạ chính xác đòi hỏi hiệu chuẩn tại mặt phẳng đo. Cách truyền thống là mang theo bộ chuẩn cơ khí gồm các đầu hở, ngắn và tải — thao tác chậm và dễ làm rơi trên độ cao.
QuickCal là cơ chế hiệu chuẩn thay thế cho phép thiết lập mặt phẳng đo mà không cần bộ chuẩn cơ khí đầy đủ. Với công việc leo tháp, đây là khác biệt giữa một thao tác vài chục giây và một quy trình cần cả hai tay.
Nguyên tắc thực hành: hiệu chuẩn lại mỗi khi bạn thay đổi dải tần đo, thay đổi cáp nhảy, hoặc khi nhiệt độ môi trường thay đổi đáng kể trong ca làm việc. Ba tình huống này đều làm dịch mặt phẳng chuẩn.
Máy dùng pin Li-ion sạc lại và được giao kèm túi mềm có quai đeo vai và quai đeo lưng — chi tiết nhỏ nhưng quyết định việc bạn còn rảnh tay khi leo hay không.
Đọc thêm về dòng FieldFox
Bài đánh giá điểm nổi bật của N9917A đi sâu vào phần kỹ thuật, còn bài so sánh N9917A với các model FieldFox dòng A giúp xác định trần tần số cần mua. Bài N9917A theo năm ngành và bài so sánh N9935A mở rộng góc nhìn ra cả dòng. Danh mục đầy đủ nằm ở trang thiết bị đo lường.
Mua Keysight N9917A chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời. Xem cấu hình và giá tại trang Keysight N9917A, hoặc liên hệ đội kỹ thuật để rà soát danh sách tuỳ chọn chế độ đo trước khi chốt đơn hàng.
Câu hỏi thường gặp
Keysight N9917A đo được những gì tại hiện trường?
Máy làm được sáu nhóm phép đo chính: định vị lỗi trên tuyến cáp bằng DTF, đo suy hao phản hồi và VSWR khi nghiệm thu, truy tìm nguồn can nhiễu bằng chế độ phân tích phổ, đo bốn tham số S với tuỳ chọn phân tích mạng vector, đo công suất phát với tuỳ chọn máy đo công suất, và hiệu chuẩn nhanh tại chỗ bằng QuickCal. Trần tần số đạt 18 GHz và khối lượng máy là 3,0 kg.
Vì sao phép đo DTF hay cho kết quả sai khoảng cách?
Nguyên nhân thường gặp nhất là nhập sai hệ số vận tốc của cáp. Tham số này quy đổi thời gian truyền sang khoảng cách, nên nhập sai sẽ làm toàn bộ trục khoảng cách sai theo tỉ lệ và điểm lỗi bị báo lệch vị trí. Tham số thứ hai hay sai là suy hao cáp theo mét. Cả hai đều tra được trong tài liệu của nhà sản xuất cáp.
N9917A có cần thời gian khởi động làm nóng máy trước khi đo không?
Không. Keysight công bố độ chính xác biên độ ±0,5 dB đạt được mà không cần thời gian khởi động làm nóng. Với công việc hiện trường, điều này nghĩa là bật máy và đo ngay tại vị trí, thay vì phải chờ trước khi lấy số liệu — yếu tố quan trọng khi làm việc trên mái nhà hoặc trên tháp anten.
