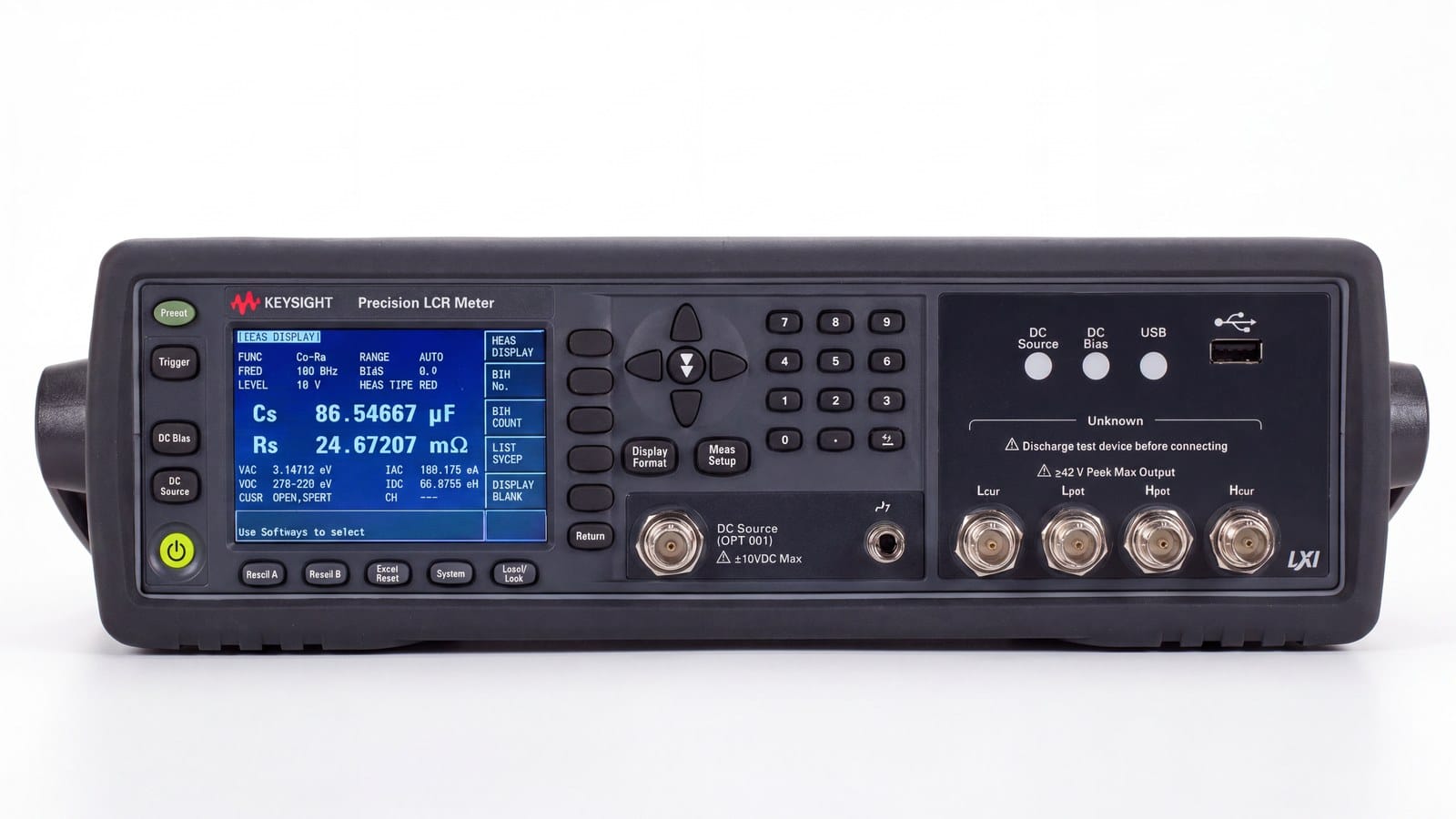

Một tụ điện ghi 100 nF trên thân không có nghĩa nó là 100 nF ở mọi tần số. Điện dung thực đo được phụ thuộc vào tần số đo, mức tín hiệu đo, thậm chí cả độ dài dây cáp nối tới đầu đo. Đó là lý do máy đo LCR Keysight E4980B quét được từ 20 Hz đến 2 MHz thay vì chỉ đo tại một tần số cố định.
Bài viết trình bày sáu ứng dụng đo linh kiện thực tế trên E4980B, kèm tham số nên chọn cho từng loại linh kiện.
1. Đo tụ điện: chọn mô hình nối tiếp hay song song?
Đây là quyết định đầu tiên và cũng là nơi người mới dùng LCR hay sai nhất. E4980B cung cấp cả hai nhóm tham số: Cs (nối tiếp) và Cp (song song).
Nguyên tắc chọn dựa trên trở kháng của linh kiện tại tần số đang đo:
- Tụ trị số lớn có trở kháng thấp → chọn Cs-D hoặc Cs-Rs. Ở trở kháng thấp, thành phần điện trở nối tiếp mới là phần đáng quan tâm.
- Tụ trị số nhỏ có trở kháng cao → chọn Cp-D hoặc Cp-G. Ở trở kháng cao, dòng rò song song mới là phần chi phối.
Chọn sai mô hình không làm máy báo lỗi — nó vẫn cho ra một con số, chỉ là con số đó mô tả sai bản chất linh kiện. Đây là loại sai sót âm thầm và rất dễ lọt qua khâu kiểm tra.
2. Đo cuộn cảm và đánh giá tổn hao
Với cuộn cảm, tham số Ls-Q hoặc Ls-Rs là lựa chọn thông thường. Hệ số phẩm chất Q cho biết mức tổn hao: Q càng cao thì cuộn cảm càng gần lý tưởng.
Điểm cần lưu ý là điện cảm của cuộn dây lõi ferrite thay đổi theo tần số do đặc tính vật liệu lõi. Vì vậy phải đo tại tần số gần với điều kiện làm việc thực tế của mạch — đo cuộn cảm nguồn xung 100 kHz ở tần số 1 kHz sẽ cho kết quả không dùng được.
Khi cần biết cả điện cảm lẫn điện trở một chiều của cuộn dây, E4980B có sẵn các tham số kết hợp Ls-Rdc và Lp-Rdc, đo đồng thời trong một lần thay vì phải chuyển sang đồng hồ vạn năng.
3. Đo trở kháng tổng quát bằng R-X và Z-θ
Khi đối tượng đo không phải là một linh kiện lý tưởng — chẳng hạn một mạch tương đương, một đầu nối, hay một mẫu vật liệu — thì việc ép nó vào mô hình C hay L đều khiên cưỡng. Lúc này nên dùng tham số trở kháng tổng quát.
- R-X tách trở kháng thành phần thực (điện trở) và phần ảo (điện kháng).
- Z-θ biểu diễn trở kháng dưới dạng biên độ và góc pha.
Hai cách biểu diễn này chứa cùng lượng thông tin; chọn cách nào tùy vào việc bạn muốn so sánh với mô hình mạch (R-X) hay muốn nhìn đặc tính pha (Z-θ).
4. Khảo sát vật liệu điện môi
Với mẫu vật liệu cách điện, tham số quan tâm là Cp-D — trong đó D (hệ số tổn hao, dissipation factor) là chỉ số chính. D cho biết vật liệu tiêu tán bao nhiêu năng lượng khi đặt trong điện trường xoay chiều.
Khả năng quét từ 20 Hz đến 2 MHz đặc biệt có giá trị ở đây: đặc tính điện môi của vật liệu thay đổi theo tần số, và chính hình dạng của đường cong đó mới nói lên bản chất vật liệu, chứ không phải một điểm đo đơn lẻ.
5. Quét danh sách 201 điểm để dựng đặc tuyến
Thay vì đo thủ công từng tần số, E4980B hỗ trợ quét danh sách (list sweep) tối đa 201 điểm. Bạn khai báo danh sách tần số hoặc mức tín hiệu cần đo, máy chạy hết một lượt và trả về toàn bộ kết quả.
Kết hợp với tốc độ đo nhanh 5,6 ms, một đặc tuyến 201 điểm hoàn tất trong thời gian rất ngắn. Đây là chức năng dùng nhiều nhất khi cần dựng đường đặc tính trở kháng theo tần số cho báo cáo kiểm tra chất lượng linh kiện đầu vào.
6. Đo linh kiện dưới điều kiện phân cực DC
Nhiều linh kiện thay đổi giá trị khi có điện áp một chiều đặt lên — tụ gốm loại II là ví dụ kinh điển, điện dung có thể giảm mạnh khi phân cực gần mức điện áp làm việc. Đo tụ ở 0 V rồi lắp vào mạch chạy 12 V là công thức dẫn tới sai lệch thiết kế.
E4980B hỗ trợ đặt điện áp DC và dòng bias khi đo. Nếu bài toán cần mức phân cực cao hơn cấu hình tiêu chuẩn, Option 001 nâng mức tín hiệu đo lên 20 Vrms, DC bias lên 40 V và bổ sung nguồn DC thứ hai. Đây là tùy chọn phần cứng nên cần chốt ngay khi cấu hình máy.

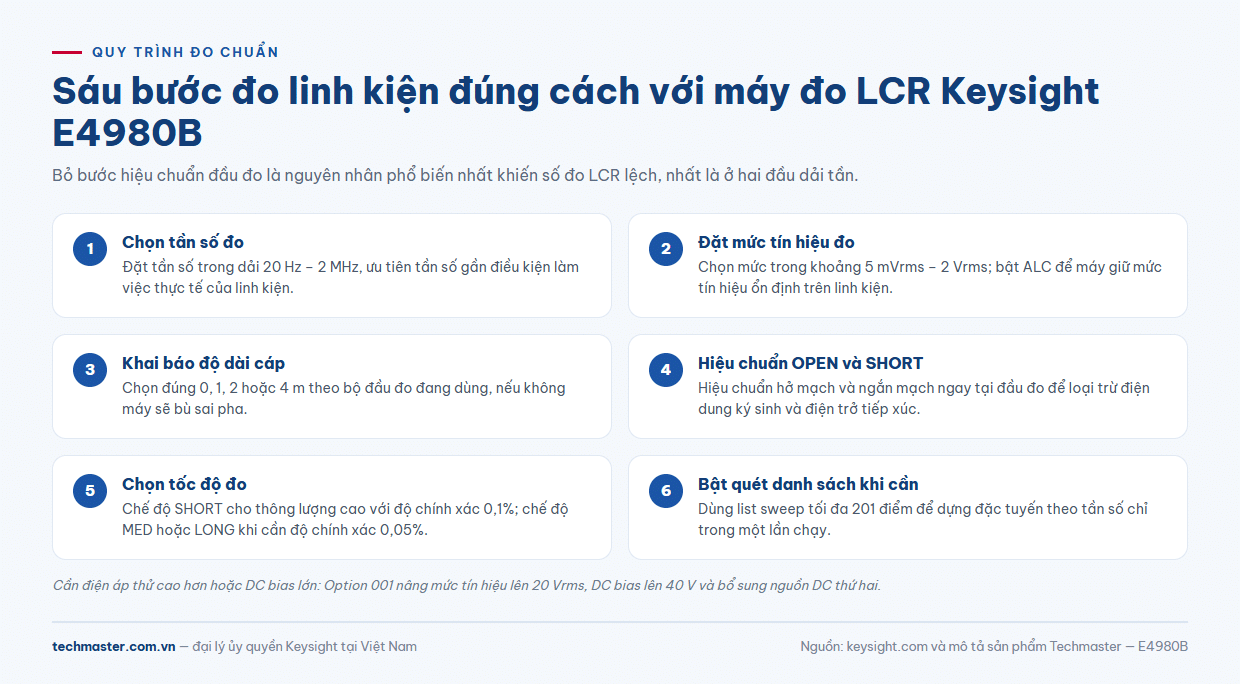

Quy trình đo sáu bước
Bỏ bước hiệu chuẩn đầu đo là nguyên nhân phổ biến nhất khiến số đo LCR sai lệch, đặc biệt ở hai đầu dải tần:
- Chọn tần số đo trong dải 20 Hz – 2 MHz, ưu tiên tần số gần điều kiện làm việc thực tế.
- Đặt mức tín hiệu đo trong khoảng 5 mVrms – 2 Vrms; bật ALC để máy giữ mức tín hiệu ổn định trên linh kiện.
- Khai báo độ dài cáp đúng 0, 1, 2 hoặc 4 m theo bộ đầu đo đang dùng.
- Hiệu chuẩn OPEN và SHORT ngay tại đầu đo để loại trừ điện dung ký sinh và điện trở tiếp xúc.
- Chọn tốc độ đo: chế độ SHORT cho thông lượng cao với độ chính xác 0,1%; chế độ MED hoặc LONG khi cần độ chính xác 0,05%.
- Bật quét danh sách khi cần dựng đặc tuyến theo tần số.
Thông số chính của E4980B
| Hạng mục | Thông số |
|---|---|
| Dải tần | 20 Hz đến 2 MHz, phân giải 4 chữ số ở mọi dải |
| Độ chính xác cơ bản | 0,05% |
| Độ chính xác theo chế độ | 0,1% ở chế độ SHORT; 0,05% ở chế độ MED/LONG |
| Mức tín hiệu đo | 5 mVrms đến 2 Vrms |
| Kiểm soát mức tự động (ALC) | Có |
| Tốc độ đo | 5,6 ms |
| Quét danh sách | 201 điểm |
| Điện áp DC test signal | −10 V đến +10 V, phân giải 1 mV |
| Dòng bias | −45 mA đến +45 mA (danh định) |
| Độ dài cáp hỗ trợ | 0, 1, 2, 4 m |
| Giao tiếp | LAN, USB, GPIB; điều khiển qua trình duyệt web |
| Option 001 | Tín hiệu đo 20 Vrms, DC bias 40 V, nguồn DC thứ hai |

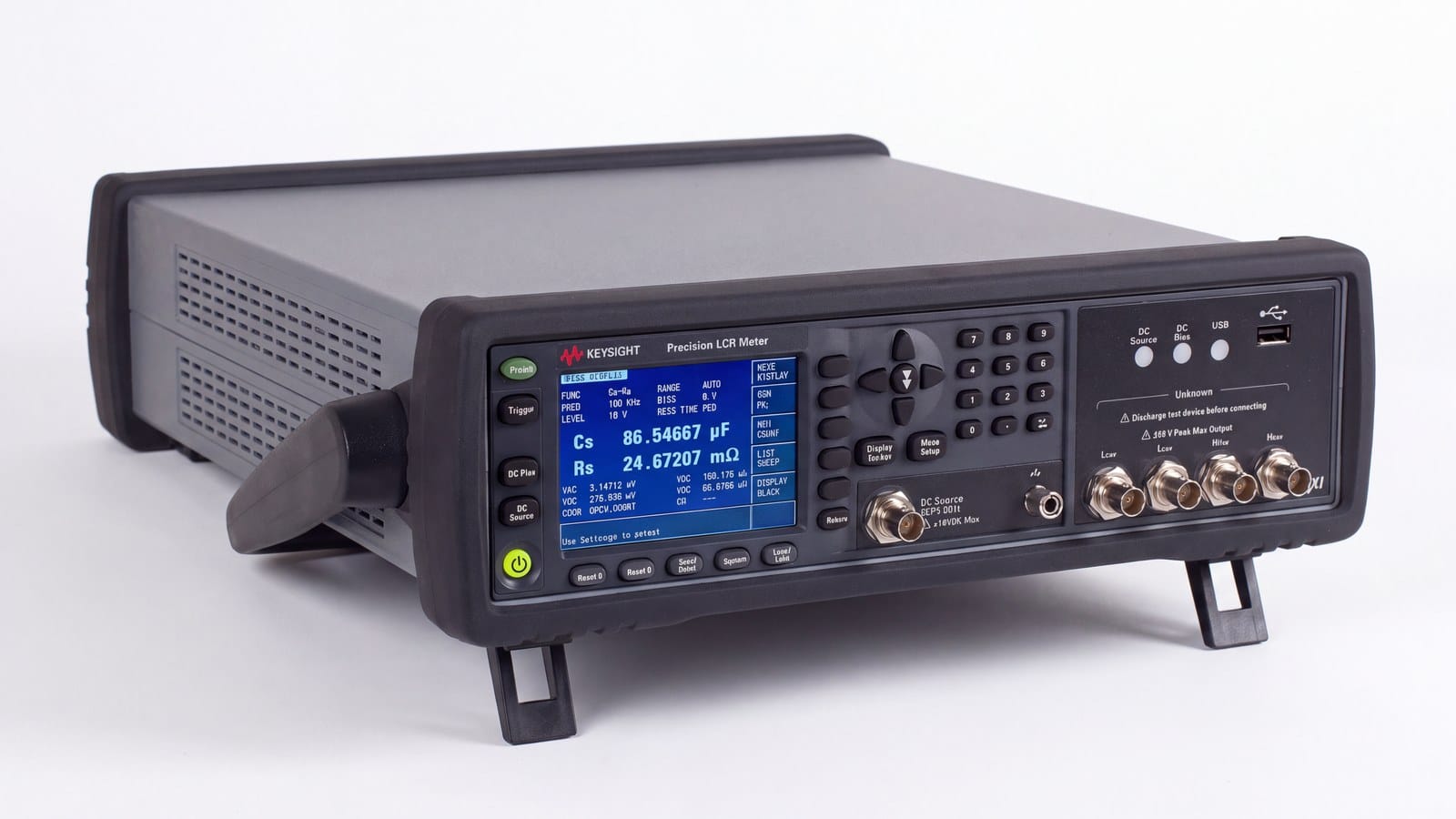

| Kích thước / khối lượng | 375 × 105 × 390 mm / 5,8 kg |

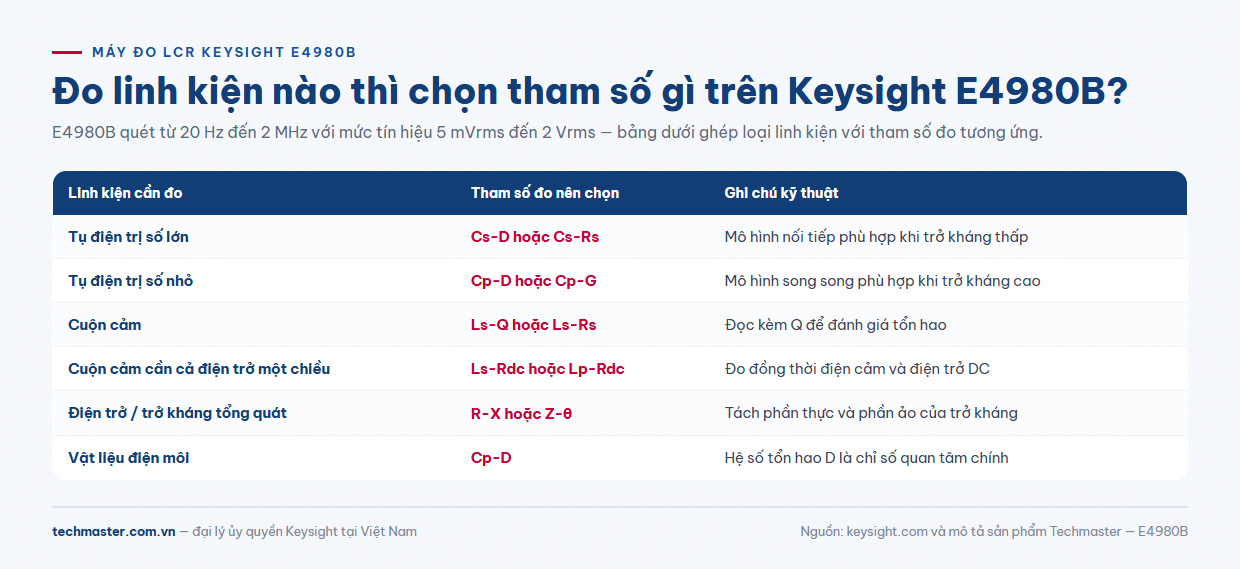

Chọn tham số theo loại linh kiện
| Linh kiện cần đo | Tham số nên chọn | Ghi chú |
|---|---|---|
| Tụ điện trị số lớn | Cs-D hoặc Cs-Rs | Mô hình nối tiếp cho trở kháng thấp |
| Tụ điện trị số nhỏ | Cp-D hoặc Cp-G | Mô hình song song cho trở kháng cao |
| Cuộn cảm | Ls-Q hoặc Ls-Rs | Đọc kèm Q để đánh giá tổn hao |
| Cuộn cảm cần cả điện trở DC | Ls-Rdc hoặc Lp-Rdc | Đo đồng thời trong một lần |
| Trở kháng tổng quát | R-X hoặc Z-θ | Tách phần thực và phần ảo |
| Vật liệu điện môi | Cp-D | Hệ số tổn hao D là chỉ số chính |
Kết luận
Giá trị thực của máy đo LCR để bàn này không nằm ở một con số độ chính xác mà ở khả năng đo đúng điều kiện: đúng tần số, đúng mức tín hiệu, đúng mô hình tương đương và đúng trạng thái phân cực. E4980B 20 Hz đến 2 MHz với độ chính xác cơ bản 0,05%, ALC, quét danh sách 201 điểm và tốc độ 5,6 ms cho phép làm tất cả những việc đó trên cùng một thiết bị.
Khi cần khảo sát trở kháng lên vùng tần số cao hơn nhiều, bài toán chuyển sang nhóm thiết bị khác — tham khảo so sánh cấu hình máy phân tích mạng E5061B. Các model khác cùng nhóm nằm trong danh mục máy đo LCR.
