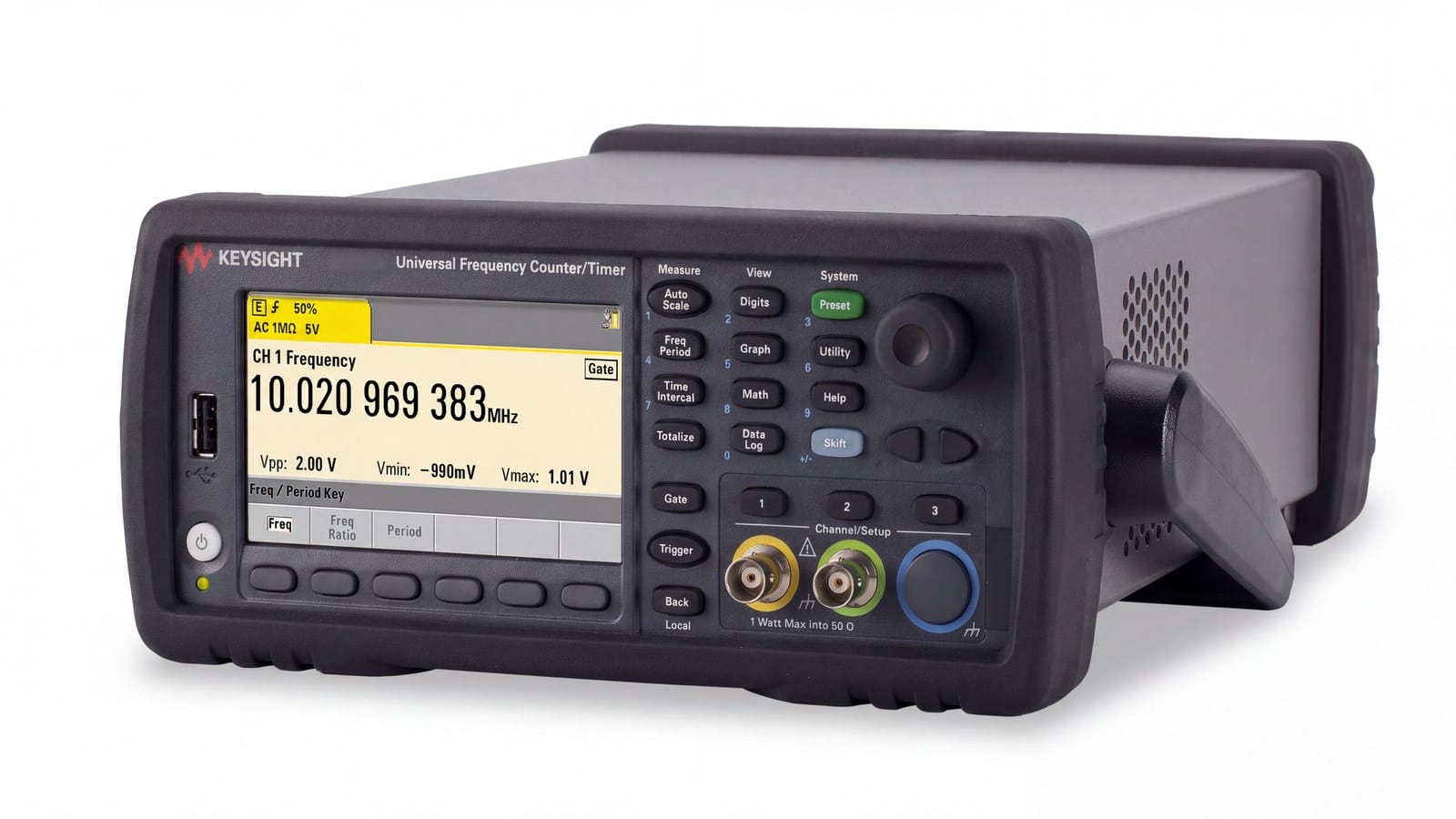

Máy hiện sóng đọc được tần số, đồng hồ vạn năng cũng có chức năng đo tần số — vậy vì sao phòng lab vẫn cần một máy đếm tần riêng? Câu trả lời nằm ở độ phân giải. Máy đếm tần số Keysight 53220A cho 12 chữ số mỗi giây khi đo tần số và 100 ps khi đo khoảng thời gian single-shot — mức mà không thiết bị đa dụng nào chạm tới được.

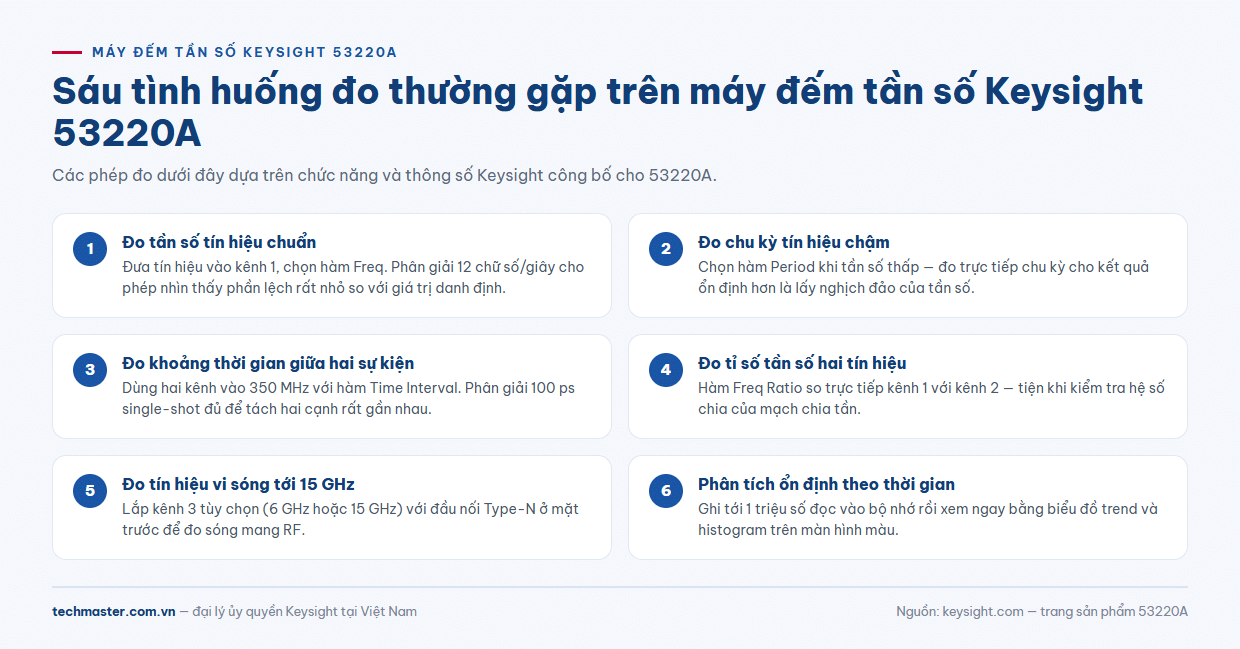

Bài viết đi qua sáu phép đo thực tế trên 53220A, kèm lưu ý cấu hình cho từng phép đo.
1. Đo tần số tín hiệu chuẩn

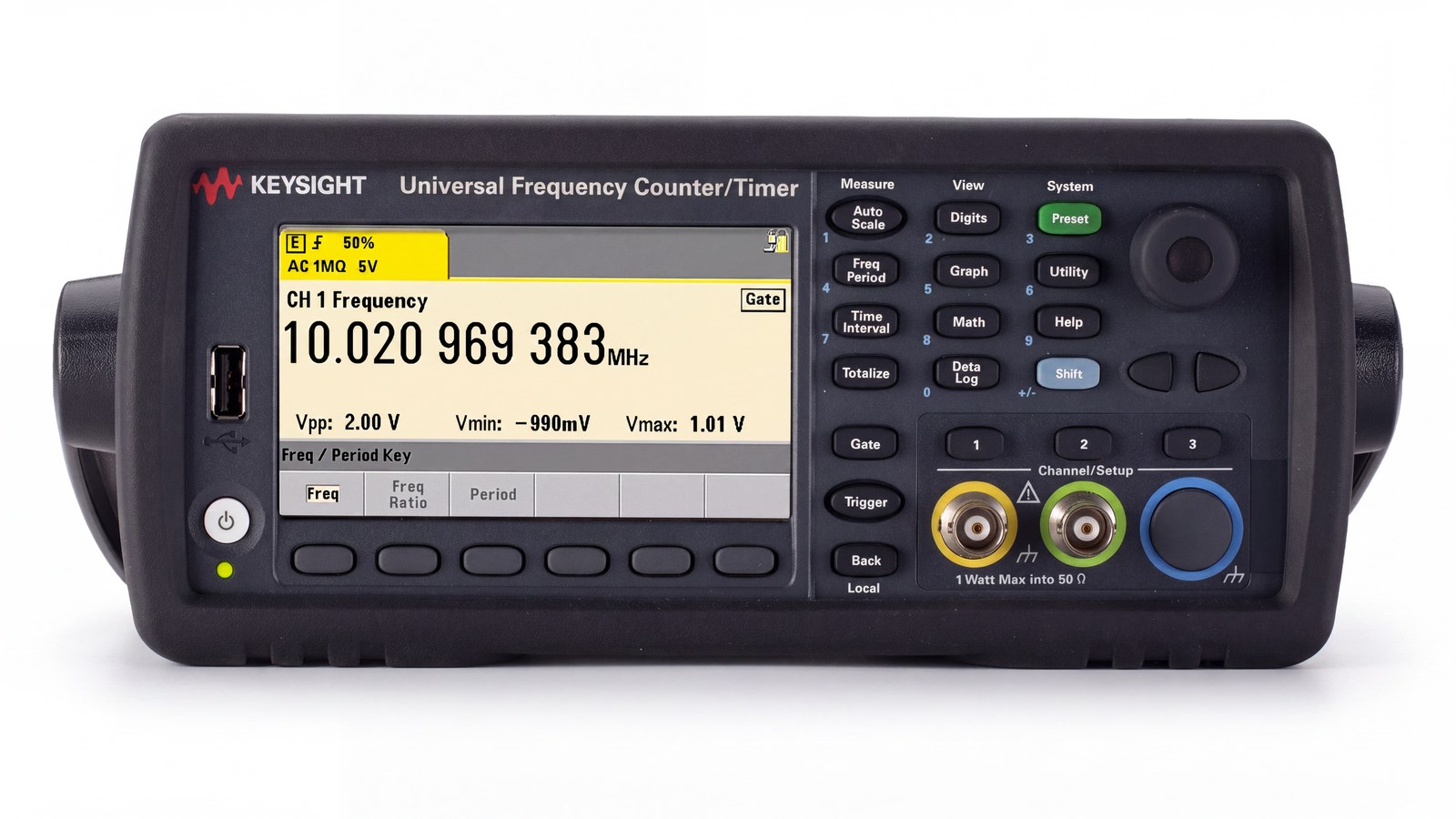

Đây là phép đo cơ bản nhất nhưng cũng là nơi độ phân giải thể hiện rõ nhất giá trị. Đưa tín hiệu vào kênh 1 (dải tới 350 MHz), chọn hàm Freq.
Với 12 chữ số mỗi giây, khi đo một bộ dao động danh định 10 MHz bạn không chỉ thấy “10 MHz” mà thấy được phần lệch ở các chữ số cuối. Đó chính là thông tin cần thiết để đánh giá bộ dao động có nằm trong dung sai hay đang trôi.
Lưu ý cấu hình: kết quả đo tần số chỉ chính xác đến mức chuẩn thời gian bên trong máy cho phép. Khi cần độ chính xác tuyệt đối cao hơn, phải khóa máy vào một chuẩn tần số ngoài — bản thân độ phân giải 12 chữ số không tự động đồng nghĩa với độ chính xác 12 chữ số.
2. Đo chu kỳ cho tín hiệu tần số thấp
Với tín hiệu chậm, đo chu kỳ trực tiếp bằng hàm Period cho kết quả ổn định hơn là đo tần số rồi lấy nghịch đảo. Lý do thuộc về nguyên lý: ở tần số thấp, số chu kỳ đếm được trong một khoảng gate cố định rất ít, nên sai số lượng tử hóa chiếm tỉ trọng lớn. Đo trực tiếp khoảng thời gian của một chu kỳ tránh được vấn đề này.
Đây là lựa chọn đúng khi khảo sát tín hiệu điều khiển tần số thấp, xung nhịp hệ thống chậm, hoặc đầu ra cảm biến dạng xung.
3. Đo khoảng thời gian giữa hai sự kiện
Đây là phép đo khai thác điểm mạnh đặc trưng nhất của 53220A: phân giải khoảng thời gian 100 ps single-shot.
Cấu hình dùng cả hai kênh vào 350 MHz — kênh 1 nhận sự kiện bắt đầu, kênh 2 nhận sự kiện kết thúc — rồi chọn hàm Time Interval. Từ “single-shot” rất quan trọng: máy đạt độ phân giải này trong một lần đo duy nhất, không cần lấy trung bình nhiều lần. Với các sự kiện không lặp lại — thời gian đáp ứng của rơ-le, độ trễ lan truyền qua một mạch, thời gian bay của tín hiệu — đây là điều kiện bắt buộc.
Lưu ý cấu hình: đặt đúng ngưỡng trigger và trở kháng vào cho từng kênh. Sai lệch ngưỡng giữa hai kênh chuyển thẳng thành sai số hệ thống trong kết quả khoảng thời gian, và ở mức trăm pico-giây thì mọi thứ đều đáng kể.
4. Đo tỉ số tần số giữa hai tín hiệu
Hàm Freq Ratio so trực tiếp tần số kênh 1 với kênh 2 và trả về tỉ số. Ứng dụng điển hình là kiểm tra mạch chia tần hoặc mạch nhân tần: bạn cần biết hệ số chia có đúng bằng giá trị thiết kế hay không.
Cách làm này chính xác hơn việc đo riêng hai tần số rồi chia bằng tay, vì cả hai phép đo dùng chung một cơ sở thời gian nên sai số của chuẩn thời gian bị triệt tiêu phần lớn trong phép chia.
5. Đo tín hiệu vi sóng tới 15 GHz với kênh 3 tùy chọn

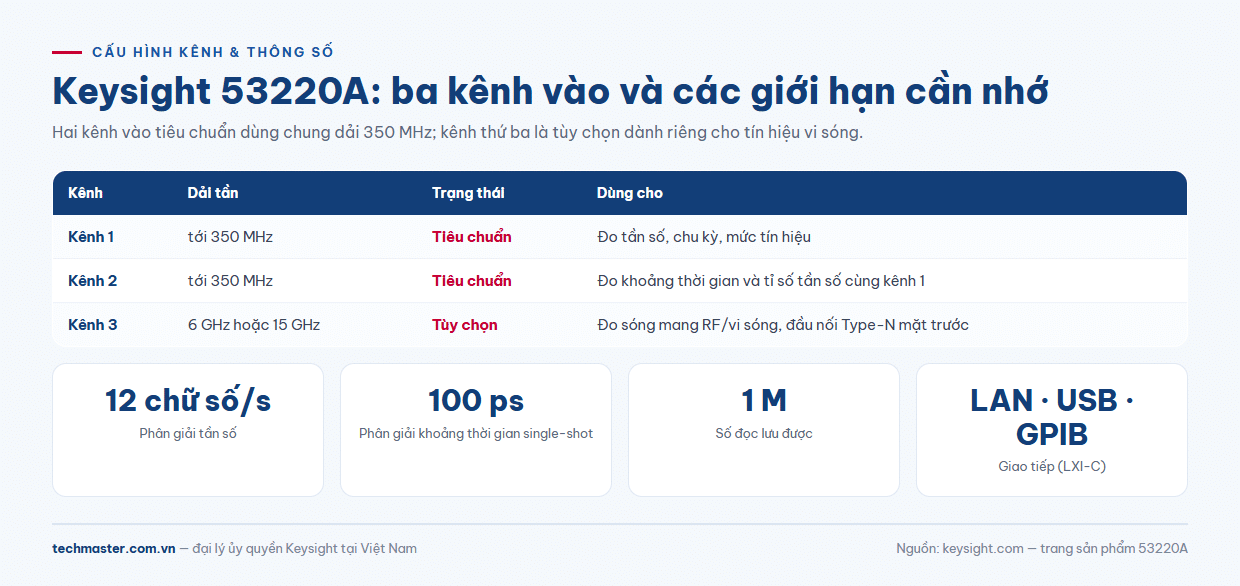

Hai kênh tiêu chuẩn của 53220A giới hạn ở 350 MHz. Khi cần đo sóng mang RF hoặc vi sóng, máy hỗ trợ kênh thứ ba dạng tùy chọn với hai mức: 6 GHz hoặc 15 GHz, dùng đầu nối Type-N đặt ở mặt trước.
Đây là quyết định cần chốt ngay khi mua vì nó là tùy chọn phần cứng. Nếu công việc của bạn có thành phần đo tần số sóng mang của máy phát, bộ tổng hợp tần số hay nguồn dao động vi sóng, hãy tính kênh 3 vào cấu hình từ đầu.
| Kênh | Dải tần | Trạng thái | Dùng cho |
|---|---|---|---|
| Kênh 1 | Tới 350 MHz | Tiêu chuẩn | Đo tần số, chu kỳ, mức tín hiệu |
| Kênh 2 | Tới 350 MHz | Tiêu chuẩn | Đo khoảng thời gian và tỉ số tần số cùng kênh 1 |
| Kênh 3 | 6 GHz hoặc 15 GHz | Tùy chọn | Đo sóng mang RF/vi sóng, đầu nối Type-N mặt trước |
6. Phân tích độ ổn định theo thời gian
Phép đo này khác năm phép trên ở chỗ nó không tìm một con số mà tìm một xu hướng. 53220A lưu được tới 1 triệu số đọc trong bộ nhớ và hiển thị trực tiếp bằng biểu đồ trend và histogram trên màn hình màu.
Quy trình thường dùng: cấu hình máy đo liên tục trong nhiều giờ, để máy tự ghi vào bộ nhớ, sau đó xem biểu đồ trend để phát hiện trôi tần số theo nhiệt độ, hoặc xem histogram để đánh giá phân bố jitter. Việc này thực hiện được ngay trên máy, không bắt buộc phải xuất dữ liệu ra máy tính.
Với hoạt động đánh giá bộ dao động tinh thể hoặc kiểm tra độ ổn định của chuẩn tần số phòng lab, đây là chức năng dùng nhiều nhất.
Thông số chính của 53220A
| Hạng mục | Thông số |
|---|---|
| Dải tần | Tới 350 MHz (kênh 1, kênh 2) |
| Kênh 3 tùy chọn | 6 GHz hoặc 15 GHz |
| Phân giải tần số | 12 chữ số/giây |
| Phân giải khoảng thời gian | 100 ps single-shot |
| Bộ nhớ | 1 triệu số đọc |
| Hiển thị | Màn hình màu, biểu đồ trend và histogram |
| Phép đo | Tần số, chu kỳ, tỉ số tần số, mức tín hiệu |
| Giao tiếp | LXI-C/LAN, USB, GPIB |
Ghi chú khi triển khai
Ba điểm thường gây sai số khi mới dùng máy đếm tần:
- Phân biệt độ phân giải và độ chính xác. Máy hiển thị 12 chữ số không có nghĩa 12 chữ số đều đúng. Độ chính xác tuyệt đối bị giới hạn bởi chuẩn thời gian đang dùng.
- Chọn đúng trở kháng vào và mức ngưỡng. Sai trở kháng gây phản xạ và méo dạng, kéo theo trigger sai cạnh — đặc biệt nguy hiểm trong phép đo khoảng thời gian.
- Chú ý giới hạn công suất đầu vào. Mặt máy có ghi giới hạn công suất tối đa vào đầu 50 Ω; vượt quá là hỏng tầng vào.
Các model khác trong danh mục máy đếm tần có trần tần số và độ phân giải khác nhau; nếu cần cấu hình cao hơn, tham khảo thêm bài về máy đếm tần số 53230A trong 5 ngành.
Kết luận
Sáu phép đo trên bao phủ phần lớn công việc hằng ngày của một máy đếm tần trong phòng lab: tần số, chu kỳ, khoảng thời gian, tỉ số tần số, tín hiệu vi sóng và phân tích ổn định dài hạn. Điểm mạnh cốt lõi của 53220A 350 MHz là kết hợp phân giải 12 chữ số mỗi giây với đo khoảng thời gian 100 ps single-shot và bộ nhớ 1 triệu số đọc — bộ ba cho phép vừa đo chính xác, vừa nhìn được xu hướng.
