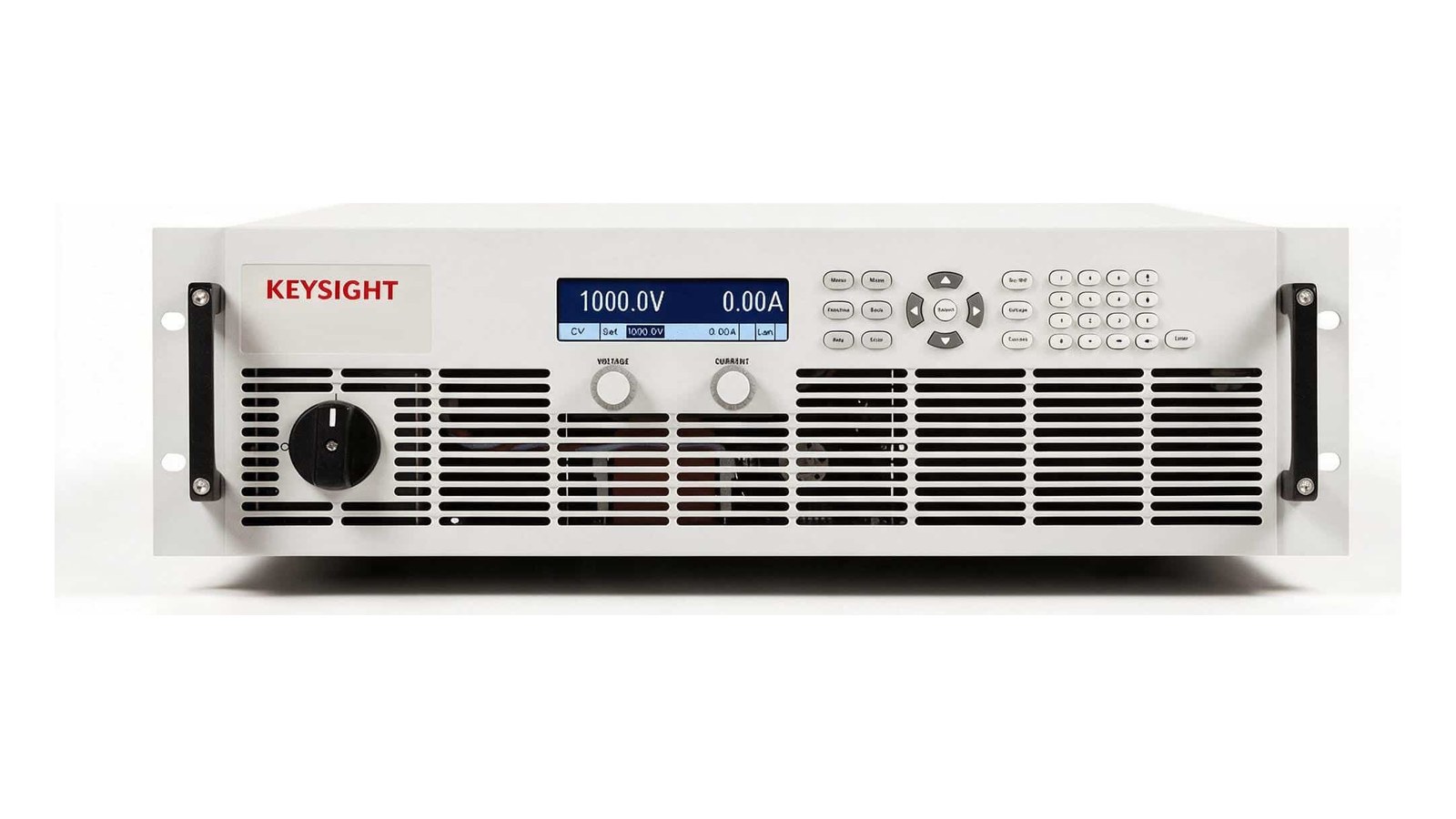

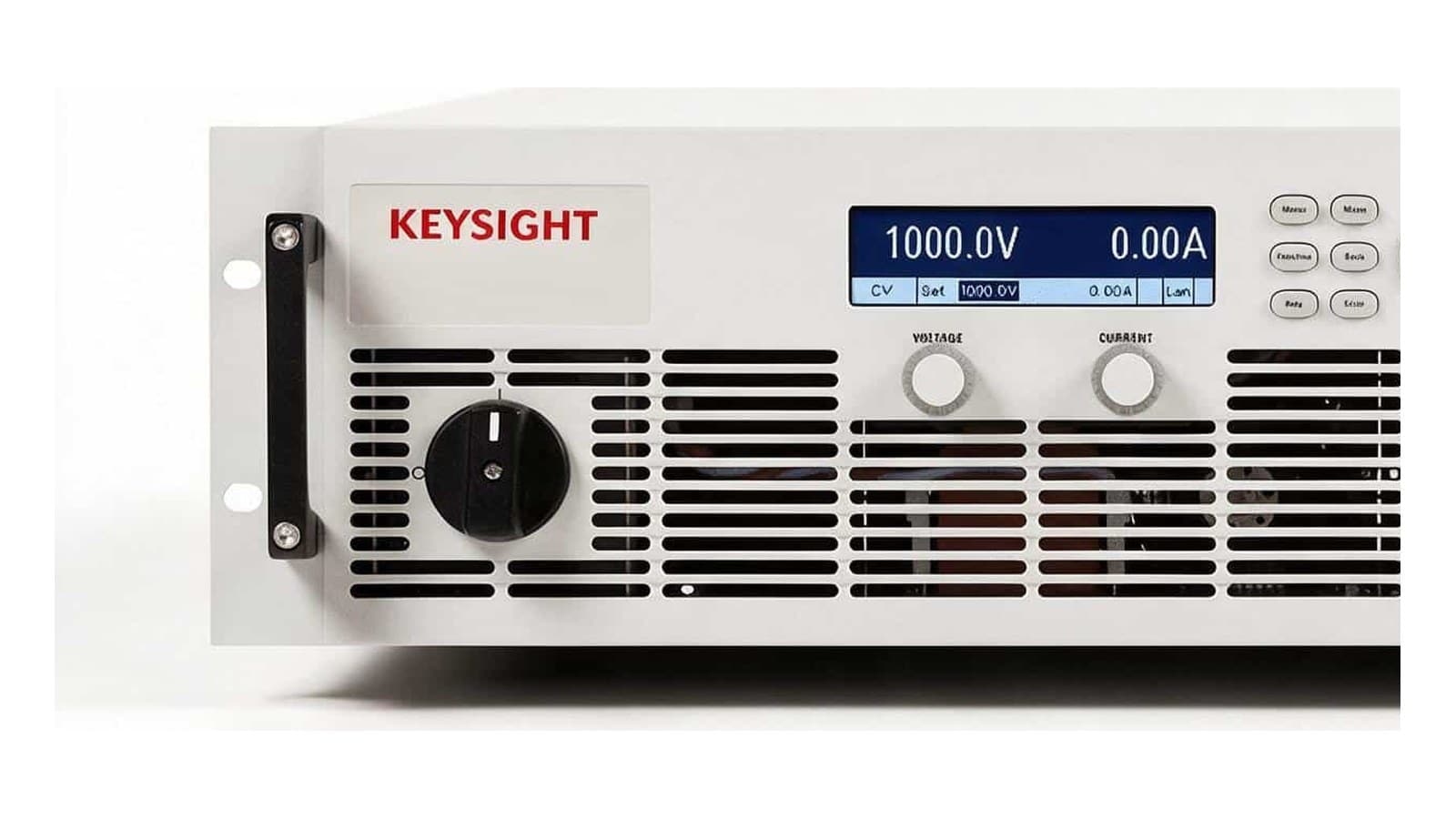

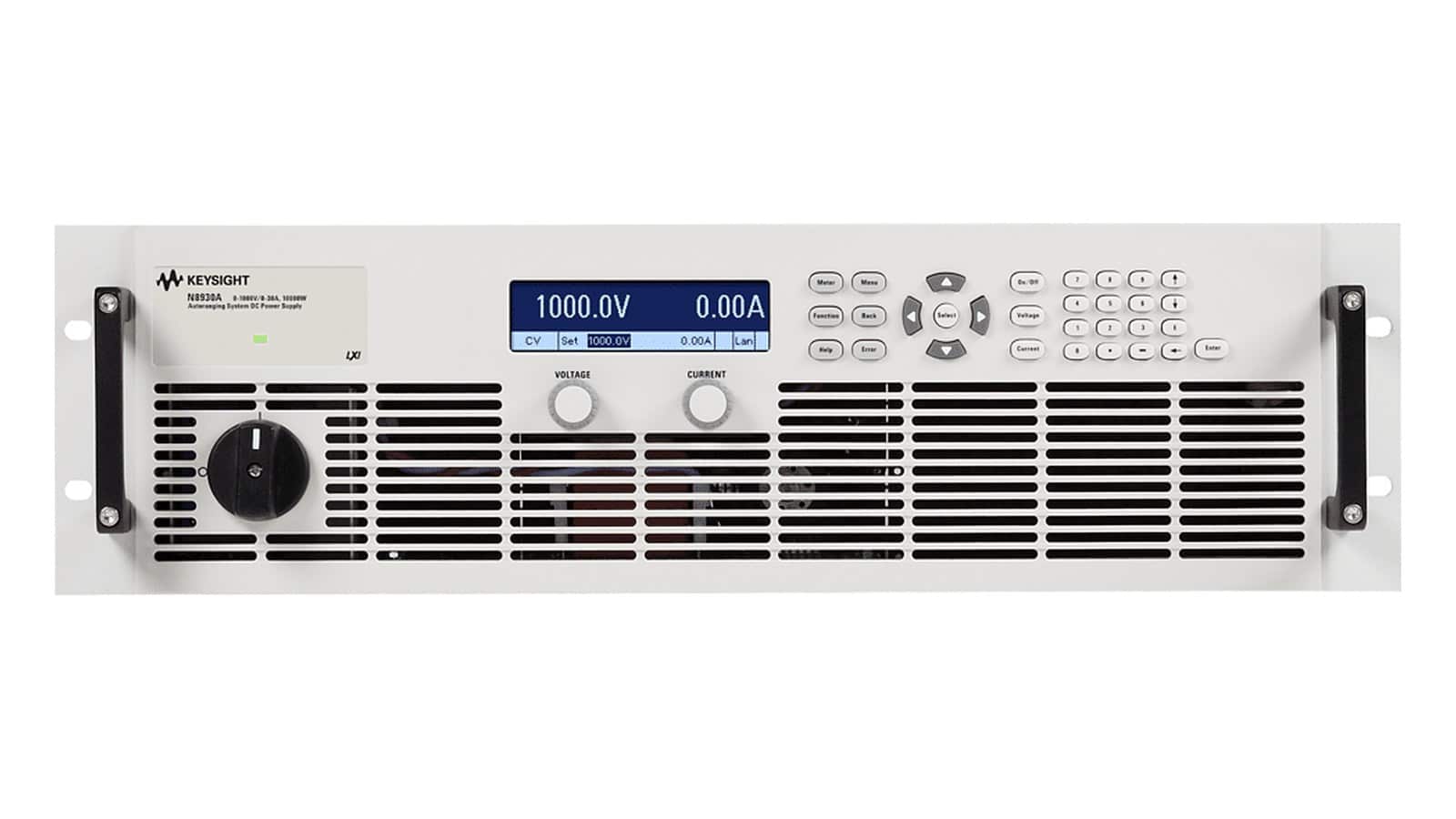

Keysight N8930A là bộ nguồn DC autoranging một đầu ra 0 – 1000 V, 0 – 30 A, 10 kW, đầu vào 208 VAC ba pha, thuộc dòng N8900 Series cho hệ thống kiểm thử tự động. Bài này đi qua bốn quy trình đo thường gặp trong phòng thử nghiệm điện tử công suất: cấp bus DC cao áp, thử bước điện áp, burn-in và ghép song song. Mọi con số lấy từ Operating and Service Guide N8900-90901, fact sheet 5991-2904EN và trang sản phẩm Keysight.
Keysight N8930A thông số cần nắm trước khi lên quy trình

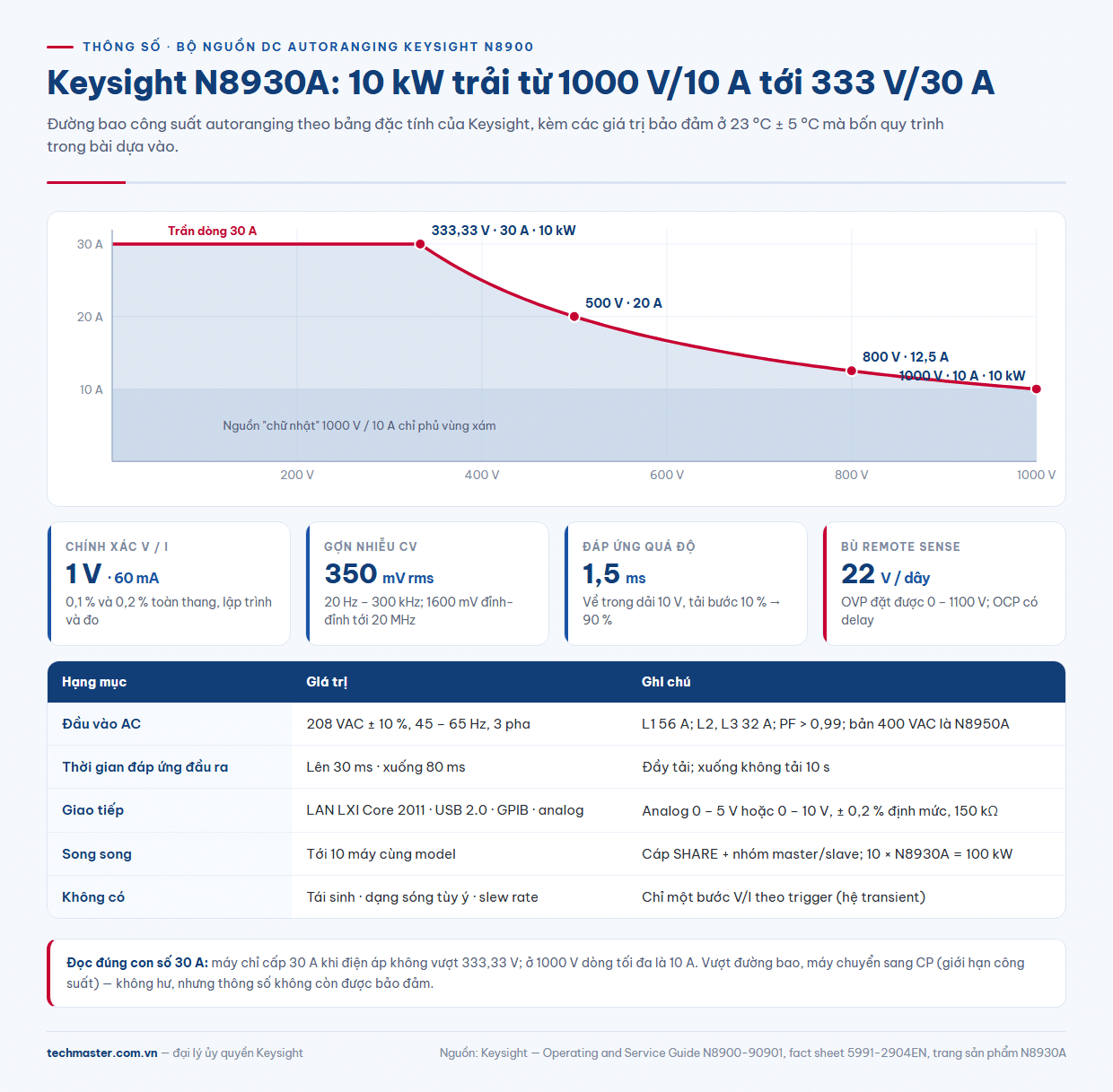

Khác với nguồn DC “chữ nhật”, N8930A giữ trọn 10 kW từ 1000 V/10 A xuống tới 333,33 V/30 A; dưới mức đó dòng dừng ở 30 A. Khi đọc N8930A thông số, các giá trị dưới đây là mức bảo đảm ở 23 °C ± 5 °C theo guide Keysight:
| Thông số | Keysight N8930A |
|---|---|
| Điện áp / dòng / công suất | 0 – 1000 V / 0 – 30 A / 10 kW |
| Độ chính xác lập trình và đo | Điện áp 1 V (0,1 % toàn thang); dòng 60 mA (0,2 % toàn thang) |
| Gợn và nhiễu CV | 350 mV rms (20 Hz – 300 kHz); 1600 mV đỉnh-đỉnh (20 Hz – 20 MHz) |
| Ổn định theo tải | 500 mV; 53 mA |
| Đáp ứng quá độ | Về trong dải 10 V sau 1,5 ms khi tải bước 10 % → 90 % |
| Bù remote sense | 22 V mỗi dây tải |
| Đầu vào AC | 208 VAC ± 10 %, 45 – 65 Hz, ba pha; L1 56 A, L2/L3 32 A |
| Giao tiếp | LAN (LXI Core 2011), USB 2.0, GPIB, analog; SCPI |
Hai giới hạn cần ghi ngay: N8930A không tái sinh (không hút dòng về) và không có bộ tạo dạng sóng tùy ý hay tốc độ quét điều chỉnh.

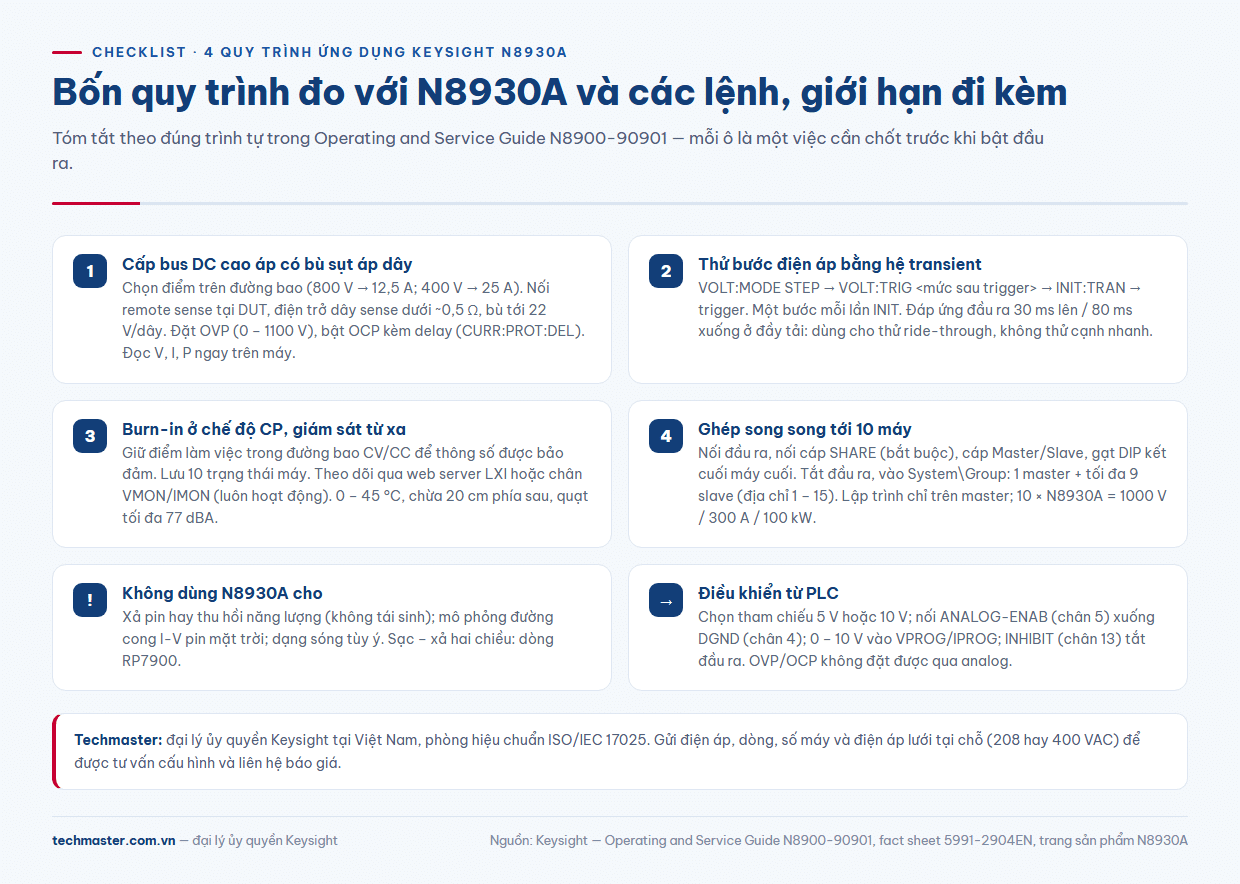

Quy trình 1: cấp bus DC cao áp cho bộ nghịch lưu hoặc DC-DC, có bù sụt áp dây
Việc thường gặp nhất: cấp bus DC 400 – 800 V cho bộ nghịch lưu, bộ sạc hoặc module DC-DC đang đo hiệu suất.
- Bước 1 – Chọn điểm làm việc trên đường bao. DUT cần 800 V thì dòng tối đa là 10 kW / 800 V = 12,5 A; cần 400 V thì được 25 A. Đặt giới hạn dòng thấp hơn mức đó để không rơi vào chế độ CP.
- Bước 2 – Nối remote sense tại đầu DUT. Máy tự nhận dây sense và bù tới 22 V sụt áp trên mỗi dây tải; guide khuyên giữ điện trở dây sense dưới khoảng 0,5 Ω và xoắn đôi. Bài đáp ứng quá độ của nguồn DC và remote sense giải thích vì sao bước này quan trọng.
- Bước 3 – Đặt OVP và OCP. OVP lập trình từ 0 tới 1100 V. Bật OCP kèm OCP delay (
CURR:PROT:DEL 0.01) để dòng nạp tụ lúc bật không ngắt đầu ra oan. - Bước 4 – Bật đầu ra, đọc V, I, P. Máy đo cả công suất, nên hiệu suất DUT tính thẳng từ số đo trên bộ nguồn DC Keysight N8930A và tải phía sau.
Quy trình 2: thử bước điện áp đầu vào bằng hệ transient
Hệ transient tạo được một bước điện áp hoặc dòng theo trigger — đủ để xem DUT phản ứng thế nào khi bus DC nhảy lên mức danh định hay sụt xuống ngưỡng thấp áp.
- Bước 1 – Đặt mức tức thời (
VOLT 600) và bật chế độ bước:VOLT:MODE STEP. - Bước 2 – Lập trình mức sau trigger:
VOLT:TRIG 800. Bước dòng dùngCURR:MODE STEPvàCURR:TRIG. - Bước 3 – Khởi động hệ transient bằng
INIT:TRANrồi phát trigger; muốn lặp lại phải INIT lần nữa. - Bước 4 – Bắt dạng sóng bằng máy hiện sóng với đầu dò cao áp vi sai. Đáp ứng đầu ra là 30 ms khi lên và 80 ms khi xuống ở đầy tải: đây là thử ride-through, không phải thử tốc độ cạnh.
Quy trình 3: burn-in công suất ở chế độ CP và giám sát từ xa
Lão hóa nhiều giờ là chỗ autoranging phát huy: cùng một máy chạy được lô DUT 1000 V/10 A và lô 333 V/30 A.
- Bước 1 – Chọn chế độ. Đặt V × I vượt 10 kW, máy tự chuyển sang CP (giới hạn công suất): không hư hỏng, nhưng thông số không được bảo đảm và gợn có thể tăng. Muốn số đo tin cậy, giữ điểm làm việc trong đường bao CV/CC.
- Bước 2 – Lưu trạng thái. Máy lưu 10 trạng thái trong bộ nhớ không mất; mỗi lô DUT một trạng thái gồm V, I, OVP, OCP.
- Bước 3 – Giám sát. Web server LXI cho xem V, I, trạng thái từ trình duyệt; hoặc nối đồng hồ vào chân VMON/IMON của cổng analog (luôn hoạt động). Chân OT và OVP lên trên 4 V khi bảo vệ đã tác động.
- Bước 4 – Môi trường. Vận hành 0 – 45 °C; máy hút gió mặt trước, thổi ra sau, chừa 20 cm phía sau. Ở 208 VAC, quạt tối đa phát 77 dBA.
Lưu ý: N8930A là bản 208 VAC; với lưới ba pha 380 V ở Việt Nam, bản tương ứng là N8950A, xem bài chọn bản 400 VAC của dòng N8900.
Quy trình 4: ghép song song tới 10 máy, lên 100 kW
Guide cho phép nối song song tới 10 máy cùng model: mười chiếc N8930A cho 1000 V / 300 A / 100 kW.
- Bước 1 – Nối đầu ra bằng cáp hoặc thanh cái; nối dây remote sense của máy gần tải nhất.
- Bước 2 – Nối cáp SHARE giữa mọi máy (bắt buộc) để chia dòng gần bằng nhau; đặt cùng điện áp và giới hạn dòng không cản mức chia dòng mong muốn.
- Bước 3 – Nối cáp Master/Slave, gạt DIP kết cuối ở máy cuối chuỗi. Tắt đầu ra, vào System\Group: một master, tối đa 9 slave, địa chỉ 1 – 15.
- Bước 4 – Lập trình chỉ trên master: Output, Transient, Protect, States tự phân phối xuống slave; master hiển thị tổng dòng và cho đặt 0 – 300 A như một nguồn duy nhất.
Bộ nguồn DC Keysight N8930A làm được gì và chưa làm được gì?
- Sạc pin, module pin xe điện? Sạc được (1000 V/30 A, OVP tới 1100 V), nhưng không xả được vì máy không tái sinh. Chu trình sạc – xả cần nguồn hai chiều như hệ nguồn tái sinh Keysight RP7900.
- Giả lập dãy pin mặt trời? Không có mô phỏng đường cong I-V tích hợp; máy chỉ cấp điểm làm việc DC tĩnh cho bộ nghịch lưu.
- Điều khiển từ PLC không qua SCPI? Được, qua cổng analog: chọn tham chiếu 5 V hoặc 10 V, nối ANALOG-ENAB xuống DGND, đưa 0 – 10 V vào VPROG/IPROG (sai số thêm ± 0,2 % định mức). OVP và OCP không đặt được qua analog.
N8930A giá và cách Techmaster hỗ trợ
N8930A giá phụ thuộc vào số máy trong hệ, bộ gá rack N8958A, cáp cho cấu hình song song và yêu cầu hiệu chuẩn, nên hãy gửi điện áp, dòng, số máy và điện áp lưới tại chỗ để nhận cấu hình rồi liên hệ báo giá. Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025. Xem thêm trang Keysight N8930A, nhóm bộ nguồn DC Keysight và trang Keysight của Techmaster.
Câu hỏi thường gặp
N8930A cấp được bao nhiêu dòng ở 1000 V và ở 500 V?
Theo bảng đặc tính autoranging của Keysight, ở 1000 V máy cấp 10 A; từ 333,33 V trở xuống cấp đủ 30 A. Ở 500 V, dòng tối đa là 10 kW / 500 V = 20 A.
Có ghép song song N8930A với N8950A được không?
Guide chỉ mô tả ghép song song các máy giống nhau, tối đa 10 máy. N8930A và N8950A khác đầu vào AC (208 và 400 VAC), nên hãy ghép các máy cùng model.
N8930A có tạo được dạng sóng điện áp tùy ý không?
Không. Trang sản phẩm Keysight ghi không có bộ tạo dạng sóng tùy ý và không có tốc độ quét điều chỉnh; máy chỉ tạo một bước điện áp hoặc dòng theo trigger qua hệ transient.
