Chuẩn ATEX là gì, và làm sao đọc các ký hiệu vùng nổ để chọn đúng 3M Versaflo TR-800 cho khu vực của bạn? Bài viết giải mã hệ tiêu chuẩn thiết bị phòng nổ (UL 60079, phân vùng Zone/Division) gắn với chứng nhận của TR-800, dựa trên tài liệu chính hãng 3M.

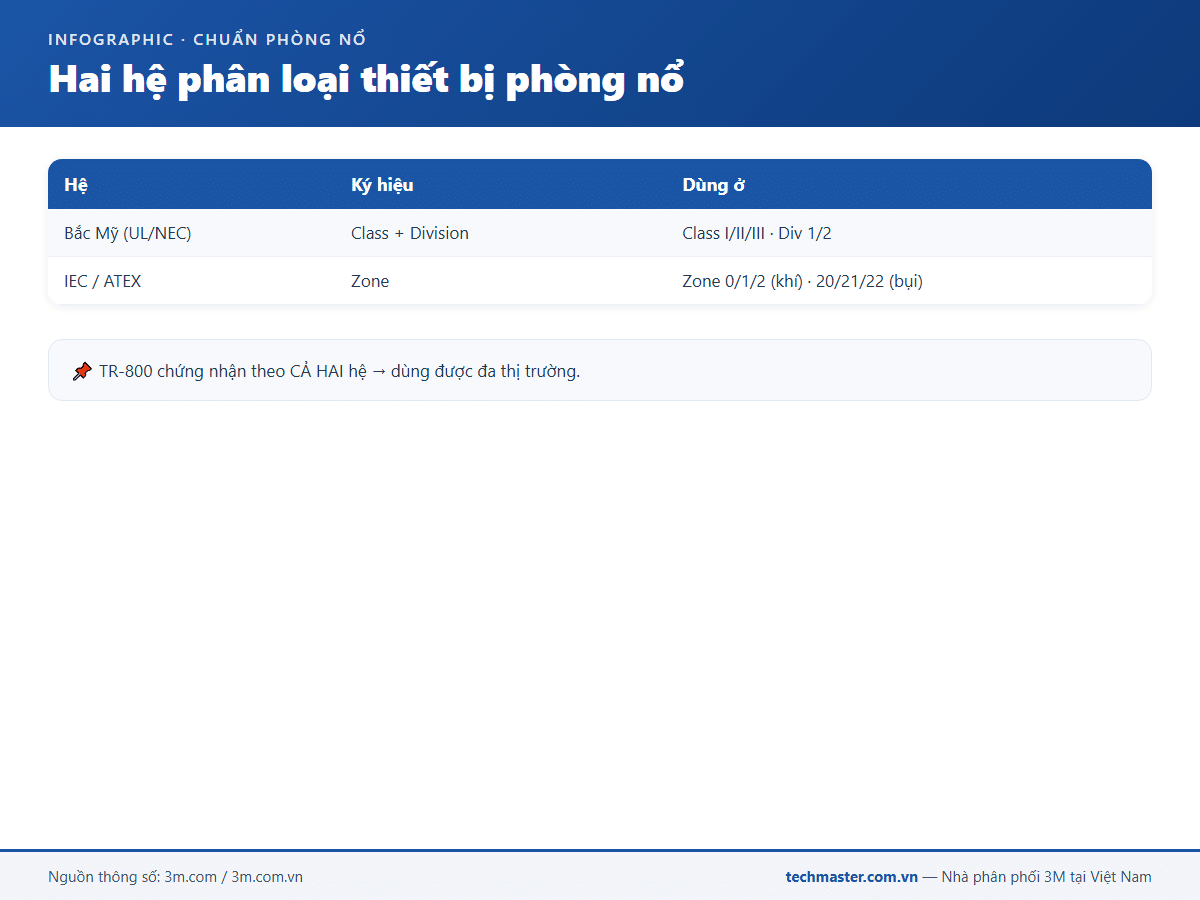

Hai hệ tiêu chuẩn thiết bị phòng nổ
Thiết bị điện dùng trong môi trường cháy nổ được phân loại theo hai hệ chính:
- Hệ Bắc Mỹ (NEC/UL) — dùng Class + Division: Class I (khí/hơi), II (bụi), III (sợi); Division 1 (nổ thường xuyên) / 2 (nổ bất thường);
- Hệ IEC/ATEX (châu Âu) — dùng Zone: Zone 0/1/2 (khí), Zone 20/21/22 (bụi) theo tần suất xuất hiện môi trường nổ.
TR-800 được chứng nhận theo cả hai hệ, nên dùng được ở thị trường Bắc Mỹ lẫn khu vực áp dụng chuẩn IEC.
Chứng nhận trên TR-800 (UL 60079)
Cụm blower TR-802N + pin TR-830 được UL kiểm định theo UL 60079 (6th Edition, 2013), phân loại (theo công bố 3M):
| Ký hiệu | Ý nghĩa |
|---|---|
| Exia Division 1 | An toàn nội tại, dùng ở khu vực Division 1 (nghiêm ngặt nhất) |
| IS Class I, II, III | Khí/hơi, bụi, sợi cháy |
| Groups C, D, E, F, G | Nhóm khí/bụi cụ thể được phủ |
| Ex ia IIB / IIIC | An toàn nội tại cấp cao (Zone 0 khí / Zone 20 bụi) |
| T4 / T135°C | Giới hạn nhiệt độ bề mặt |
| −20°C ≤ Ta ≤ +55°C | Dải nhiệt độ môi trường cho phép |

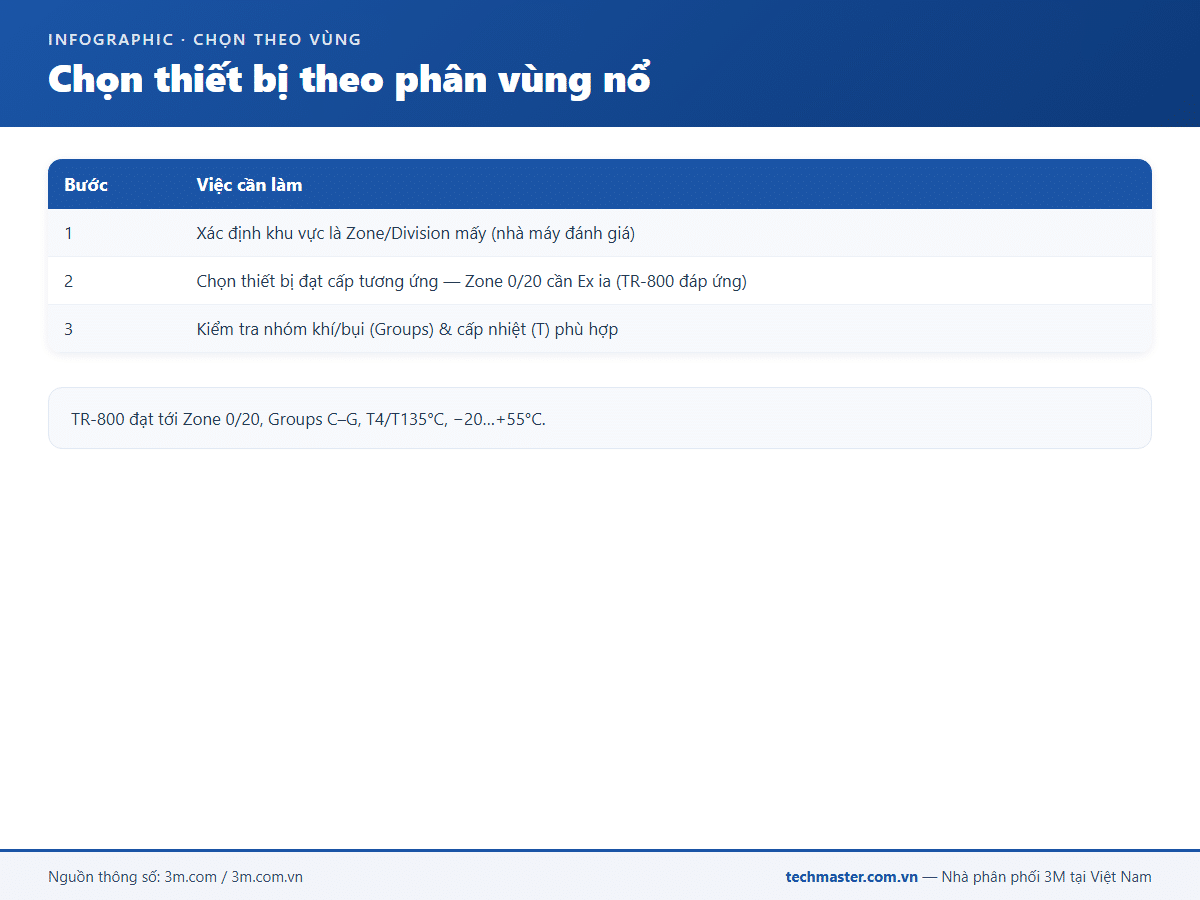

Chọn thiết bị theo phân vùng nổ
- Xác định vùng: nhà máy đánh giá phân vùng nguy hiểm (hazardous area classification) — khu vực là Zone mấy / Division mấy;
- Chọn thiết bị đạt cấp tương ứng: Zone 0/20 cần thiết bị Ex ia (cấp cao nhất) — TR-800 đáp ứng;
- Kiểm tra nhóm khí/bụi và nhiệt độ: đảm bảo Groups và cấp nhiệt T phù hợp chất tại hiện trường.
TR-800 vẫn là PAPR được NIOSH phê duyệt cho bảo vệ hô hấp — nghĩa là đạt cả hai yêu cầu: lọc khí độc và an toàn cháy nổ. Chi tiết an toàn nội tại, xem bài chứng nhận IS/Ex trên TR-800.
Vì sao chứng nhận đúng chuẩn quan trọng
- Pháp lý: khu vực phân vùng nổ chỉ được dùng thiết bị chứng nhận phù hợp cấp vùng;
- An toàn tính mạng: thiết bị sai cấp có thể là nguồn gây nổ;
- Không dùng nhầm: TR-600 (không IS) tuyệt đối không dùng ở vùng nổ — xem so sánh TR-800 vs TR-600. Cách nhận biết hàng thật ở bài TR-800 chính hãng & bộ kit.
Ngành áp dụng nghiêm như dầu khí — hóa dầu và khu vực ATEX đặc biệt cần thiết bị chứng nhận đúng cấp vùng.
Câu hỏi thường gặp
ATEX và UL/Division khác nhau thế nào?
Đều là hệ phân loại thiết bị phòng nổ: hệ Bắc Mỹ (UL/NEC) dùng Class + Division, hệ IEC/ATEX dùng Zone. TR-800 được chứng nhận theo cả hai để dùng đa thị trường.
Zone 0 và Division 1 nghĩa là gì?
Là các cấp vùng nguy hiểm nghiêm ngặt nhất — môi trường nổ hiện diện gần như liên tục (Zone 0) hoặc thường xuyên/định kỳ (Division 1). Cần thiết bị an toàn nội tại cấp cao như Ex ia của TR-800.
TR-800 đạt chuẩn phòng nổ nào?
Theo công bố 3M: UL 60079 (6th Ed), Exia Division 1, IS Class I/II/III, Groups C–G, Ex ia IIB/IIIC, T4/T135°C, −20…+55°C; đồng thời là PAPR được NIOSH phê duyệt.
Làm sao biết chọn cấp thiết bị nào?
Dựa trên đánh giá phân vùng nguy hiểm của nhà máy: xác định Zone/Division, nhóm khí/bụi và cấp nhiệt, rồi chọn thiết bị đạt cấp tương ứng — TR-800 đáp ứng tới Zone 0/20.
