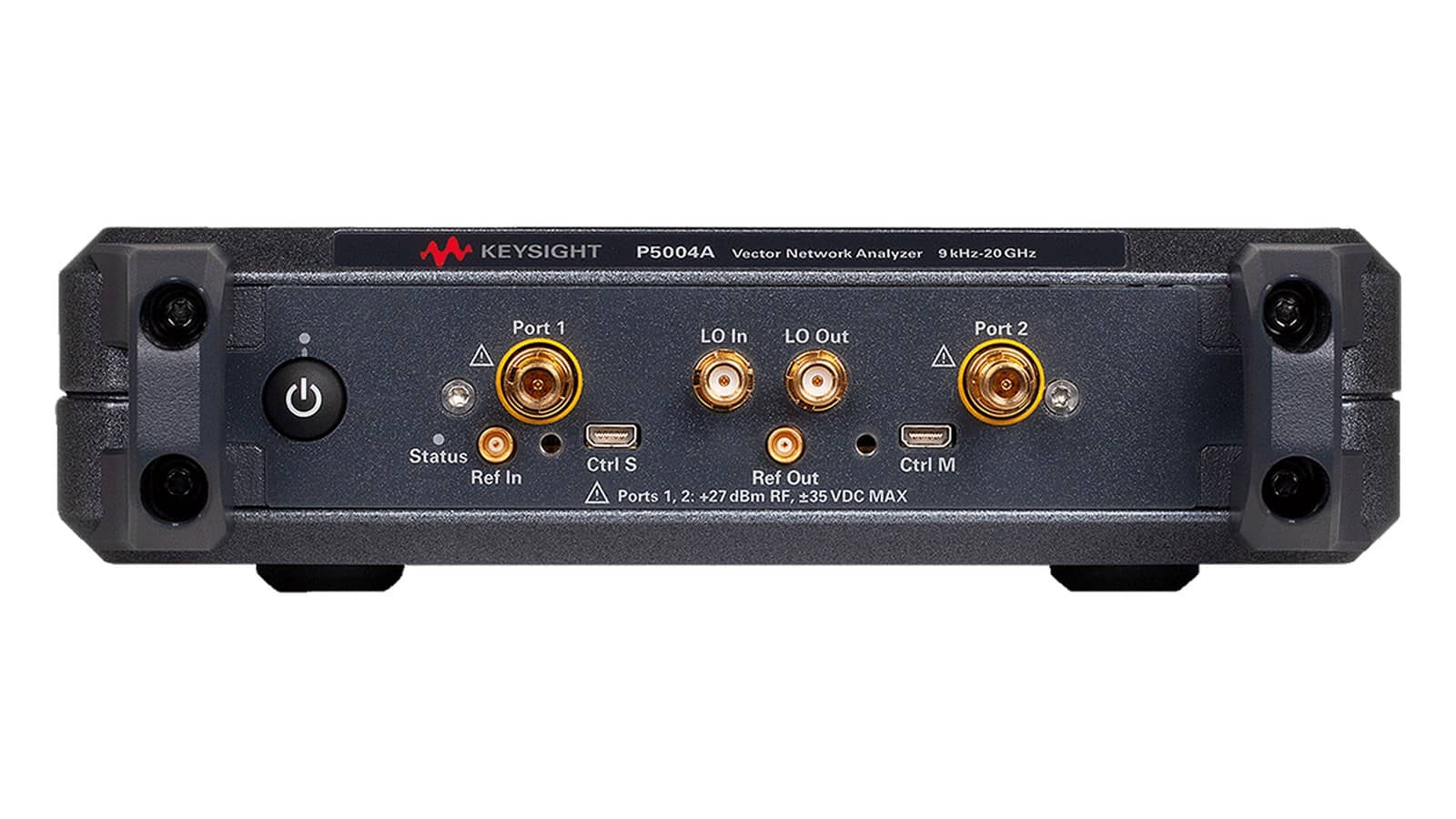

Keysight P5004A là máy phân tích mạng vector USB hai cổng thuộc dòng Streamline P500xA, phủ dải 9 kHz – 20 GHz. Cùng dòng có chín model 2 cổng từ 4,5 GHz tới 53 GHz, một nhánh 4/6 cổng P502xA, nhánh P937xA cũ hơn và bản B mới dùng Thunderbolt 3. Bài này đặt P5004A cạnh từng nhánh rồi đi qua cây quyết định chọn cấu hình. Mọi con số lấy từ data sheet, configuration guide và trang sản phẩm của Keysight.

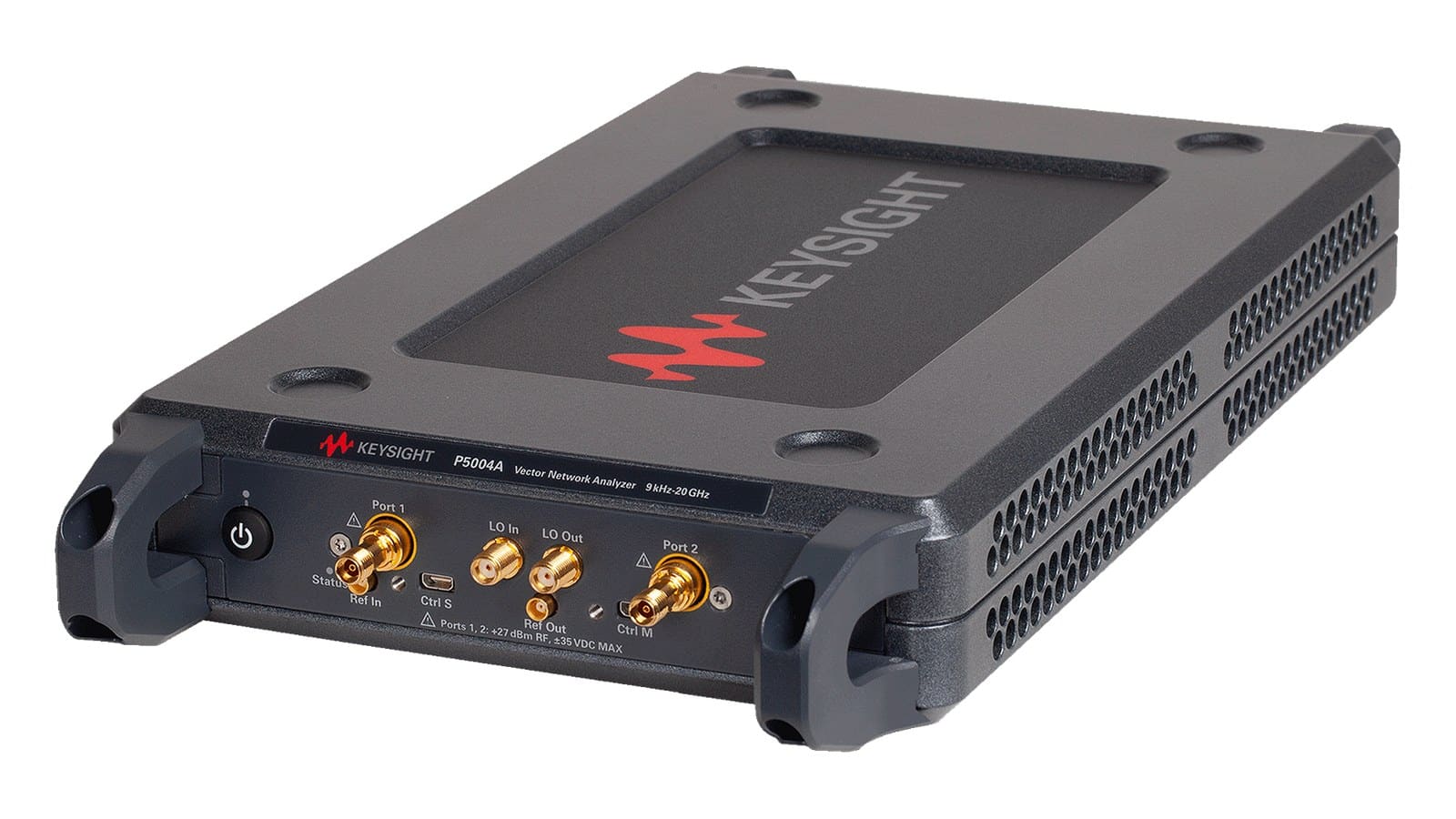

Keysight P5004A nằm ở đâu trong dòng Streamline?

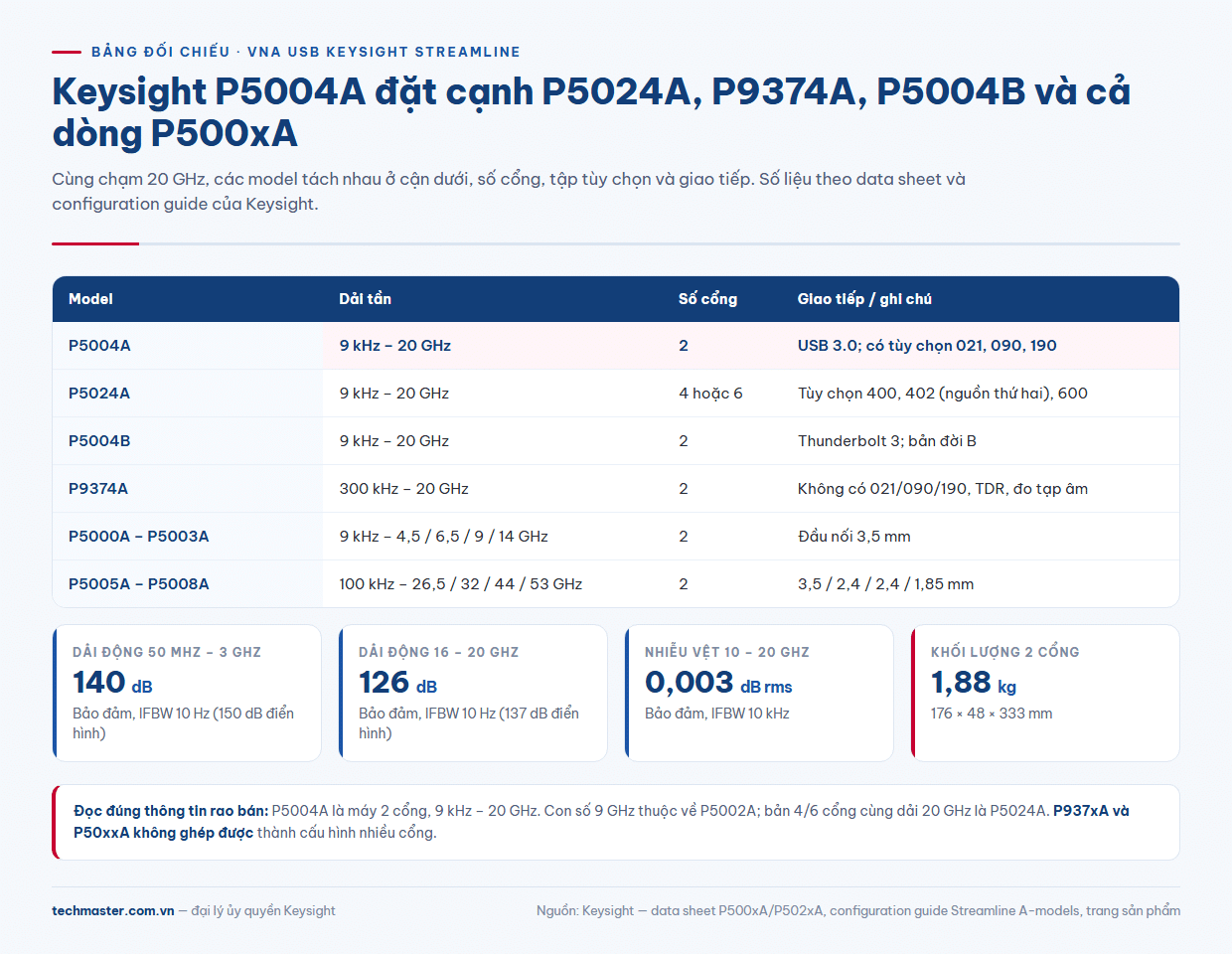

Configuration guide của Keysight chia Streamline đời A thành ba nhánh: P500xA (2 cổng), P502xA (4 hoặc 6 cổng) và P937xA (2 cổng, tập tùy chọn hẹp hơn). Trong P500xA, các model khác nhau ở trần tần số và đầu nối:
| Model | Dải tần | Đầu nối cổng đo |
|---|---|---|
| P5000A | 9 kHz – 4,5 GHz | 3,5 mm (cái) |
| P5001A | 9 kHz – 6,5 GHz | 3,5 mm (cái) |
| P5002A | 9 kHz – 9 GHz | 3,5 mm (cái) |
| P5003A | 9 kHz – 14 GHz | 3,5 mm (cái) |
| P5004A | 9 kHz – 20 GHz | 3,5 mm (cái) |
| P5005A | 100 kHz – 26,5 GHz | 3,5 mm (cái) |
| P5006A | 100 kHz – 32 GHz | 2,4 mm (cái) |
| P5007A | 100 kHz – 44 GHz | 2,4 mm (cái) |
| P5008A | 100 kHz – 53 GHz | 1,85 mm (cái) |
Hai điều đọc ra ngay. Thứ nhất, P5004A là model cao nhất còn giữ cận dưới 9 kHz; từ P5005A trở lên, cận dưới nâng lên 100 kHz. Bài đo cần cả vùng kHz lẫn băng Ku thì P5004A là điểm giao. Thứ hai, P5004A dùng đầu nối 3,5 mm, dùng chung cáp và bộ hiệu chuẩn với các model thấp hơn.
P5004A thông số: đọc data sheet cho đúng
Data sheet tách giá trị bảo đảm (specification) và điển hình (typical); các bảng áp dụng chung cho P5000A – P5004A và P5020A – P5024A.
- Dải động hệ thống (IFBW 10 Hz): 140 dB bảo đảm, 150 dB điển hình ở 50 MHz – 3 GHz; 133/142 dB ở 9 – 14 GHz; 126/137 dB ở 16 – 20 GHz.
- Công suất ra tối đa: +10 dBm bảo đảm ở 10 MHz – 4,5 GHz, +7 dBm ở 9 – 16 GHz, +4 dBm ở 16 – 20 GHz.
- Nhiễu vệt biên độ: 0,0015 dB rms ở 100 kHz – 6 GHz, 0,003 dB rms ở 10 – 20 GHz, đo ở IFBW 10 kHz.
- Băng IF và số điểm: IFBW 1 Hz – 15 MHz, 1 tới 100.003 điểm quét.
- Sau hiệu chuẩn với ECal N4691D tùy chọn 0DC, đoạn 8 – 20 GHz: độ định hướng 43 dB, phối hợp nguồn 42 dB, phối hợp tải 40 dB.
- Thân máy: 176 × 48 × 333 mm, 1,88 kg; chu kỳ hiệu chuẩn khuyến nghị 1 năm.
Lưu ý: một số trang rao bán ghi P5004A “tới 9 GHz” hoặc “2 hoặc 4 cổng”. Theo Keysight, 9 GHz là P5002A, bản 4/6 cổng là P5024A; P5004A chỉ có 2 cổng, 9 kHz – 20 GHz.
P5004A, P5024A hay P5004B?
P5024A có cùng dải 9 kHz – 20 GHz và cùng bảng dải động, nhưng là máy 4 hoặc 6 cổng: tùy chọn 400 (4 cổng), 402 (4 cổng có nguồn thứ hai) và 600 (6 cổng). Thân máy cao 68 mm, nặng 2,82 kg bản 4 cổng và 2,98 kg bản 6 cổng. Chọn P5024A khi DUT có hơn hai cổng hoặc cần nguồn thứ hai. Bài khi nào cần VNA 4 cổng, 6 cổng phân tích kỹ ranh giới này.
P5004B là bản đời B cùng dải 9 kHz – 20 GHz, 2 cổng, công suất tối đa 10 dBm và cùng mức dải động 140 dB / 126 dB. Khác biệt Keysight nêu rõ là giao tiếp: P5004B nối máy tính qua Thunderbolt 3, còn P5004A dùng cổng USB 3.0 Type-C. Tại thời điểm viết, trang sản phẩm Keysight vẫn niêm yết P5004A, không có thông báo ngừng sản xuất và cũng không ghi P5004B thay thế. Máy tính dây chuyền không có Thunderbolt 3 thì P5004A vẫn hợp lý; mua mới nên hỏi cả hai bản. Ứng dụng đo thực tế của bản B có trong bài ứng dụng Keysight P5004B.
P5004A so với P9374A: cùng 20 GHz, khác tập tính năng
P9374A cũng là VNA USB 2 cổng tới 20 GHz, đầu nối 3,5 mm. Theo configuration guide, P9374A bắt đầu từ 300 kHz thay vì 9 kHz, và nhiều tùy chọn ghi “N/A” cho nhánh P937xA:
- Phần cứng: bộ điều chế xung 021, phần cứng phân tích phổ 090 và phân tích tín hiệu vector 190 chỉ có trên P500xA.
- Phần mềm: TDR S97011B, hệ số tạp âm S97029B, nén khuếch đại S97086B, đo xung RF S97025B, trộn tần vector S97083B, phân tích phổ S97090B chỉ chạy trên P500xA/P502xA.
Một ràng buộc dễ bị bỏ qua: P937xA và P50xxA không ghép được với nhau để tạo cấu hình nhiều cổng. Bài so sánh P9372A với dòng P937xA đi sâu vào nhánh này.
Cây quyết định chọn cấu hình P5004A

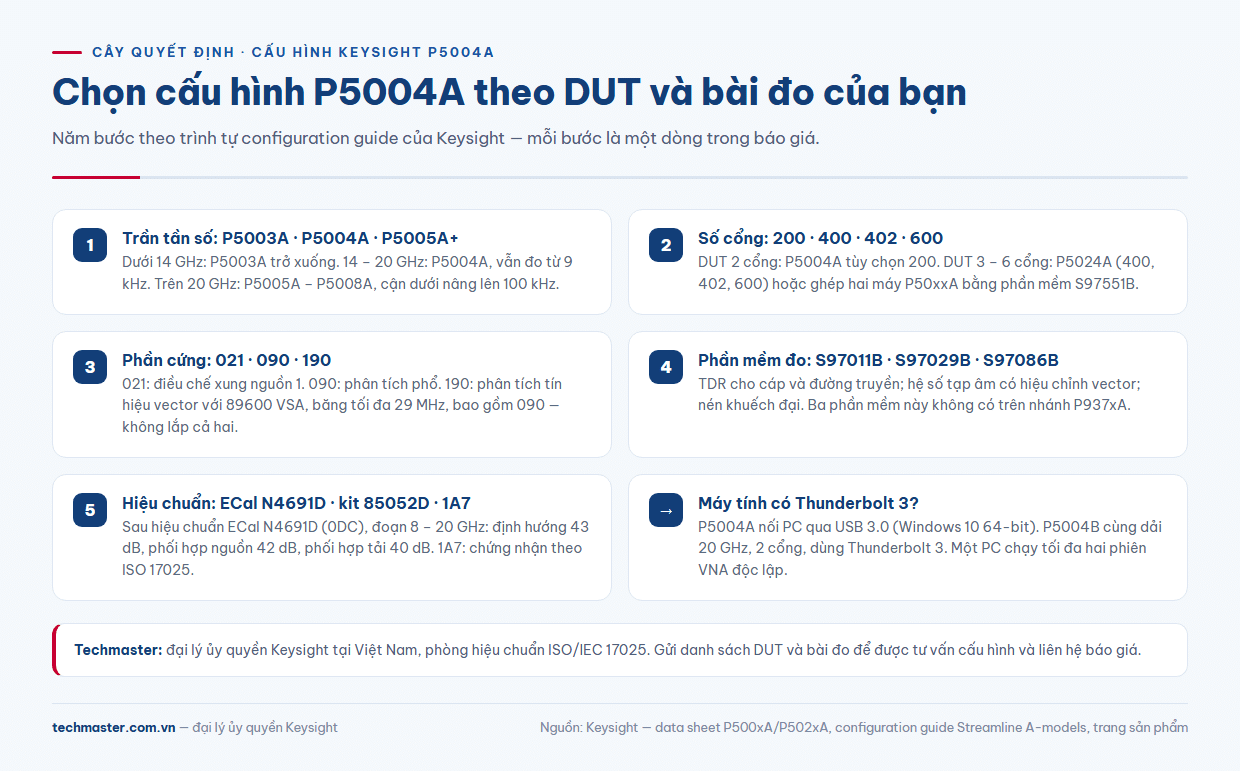

Một chiếc P5004A trong báo giá là tổng của model, bộ cổng, tùy chọn phần cứng và phần mềm. Trình tự gọn:
- Bước 1 – trần tần số: tính cả hài. Dưới 14 GHz thì P5003A trở xuống đủ; 14 – 20 GHz là P5004A; trên 20 GHz là P5005A – P5008A, cận dưới 100 kHz.
- Bước 2 – số cổng: DUT 2 cổng thì P5004A (tùy chọn 200). DUT 3 – 6 cổng thì P5024A; hoặc ghép hai máy P50xxA bằng S97551B.
- Bước 3 – phần cứng: cần đo xung RF thì thêm 021; cần xem phổ trên cùng máy thì thêm 090; cần phân tích tín hiệu vector với 89600 VSA thì chọn 190 (bao gồm 090, băng tối đa 29 MHz). Không lắp 090 và 190 cùng lúc.
- Bước 4 – phần mềm đo: chọn theo bài đo: TDR cho cáp và đường truyền tốc độ cao, S97029B cho LNA, S97086B cho bộ khuếch đại công suất.
- Bước 5 – hiệu chuẩn: ECal N4691D cho dây chuyền cần nhanh, kit 85052D khi ngân sách hẹp. Tùy chọn 1A7 cho chứng nhận hiệu chuẩn theo ISO 17025.
Máy tính điều khiển cần Windows 10 64-bit, cổng USB 3.0 nối trực tiếp chipset Intel; một máy tính chạy được tối đa hai phiên VNA độc lập để đo song song.
P5004A giá phụ thuộc vào đâu?
P5004A giá không có một con số cố định vì nó là tổng của model gốc, tùy chọn 021/090/190, các giấy phép phần mềm S97xxxB, bộ hiệu chuẩn, bộ cáp đo và gói bảo hành. Cách làm đúng là chốt danh sách DUT và bài đo trước, rồi lập cấu hình P5004A để liên hệ báo giá. Khi so với P5004B, hãy so cùng tập tùy chọn.
Chọn Máy Phân Tích Mạng Vector USB Streamline Keysight: tóm tắt
DUT 2 cổng, dải đo từ vùng kHz tới 20 GHz, cần TDR, đo tạp âm hay phân tích phổ trong một hộp 1,88 kg: máy phân tích mạng USB Streamline P5004A là điểm cân bằng của dòng. Cần nhiều cổng thì P5024A, cần Thunderbolt 3 thì P5004B, cần trên 20 GHz thì P5005A trở lên.
Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, tư vấn cấu hình và hiệu chuẩn định kỳ cho Keysight P5004A. Xem thêm các dòng máy khác tại trang Keysight của Techmaster.
