Keysight DSOX4024A là model 200 MHz, 4 kênh analog của dòng InfiniiVision 4000 X-Series — bậc băng thông thấp nhất trong dòng. Ở cùng bậc 200 MHz, Keysight có ba lựa chọn: bản 2 kênh DSOX4022A, bản 4 kênh DSOX4024A và bản tín hiệu hỗn hợp MSOX4024A. Cả ba hiện đều đã ngừng sản xuất và có bản thay thế thuộc thế hệ 4000G. Bài này tập trung vào câu hỏi: ở bậc 200 MHz nên lấy cấu hình nào, và khi mua mới thì chuyển sang model G ra sao. Mọi con số lấy từ trang sản phẩm và tài liệu hướng dẫn của Keysight.
Keysight DSOX4024A ở bậc 200 MHz: ba cấu hình cùng khung máy

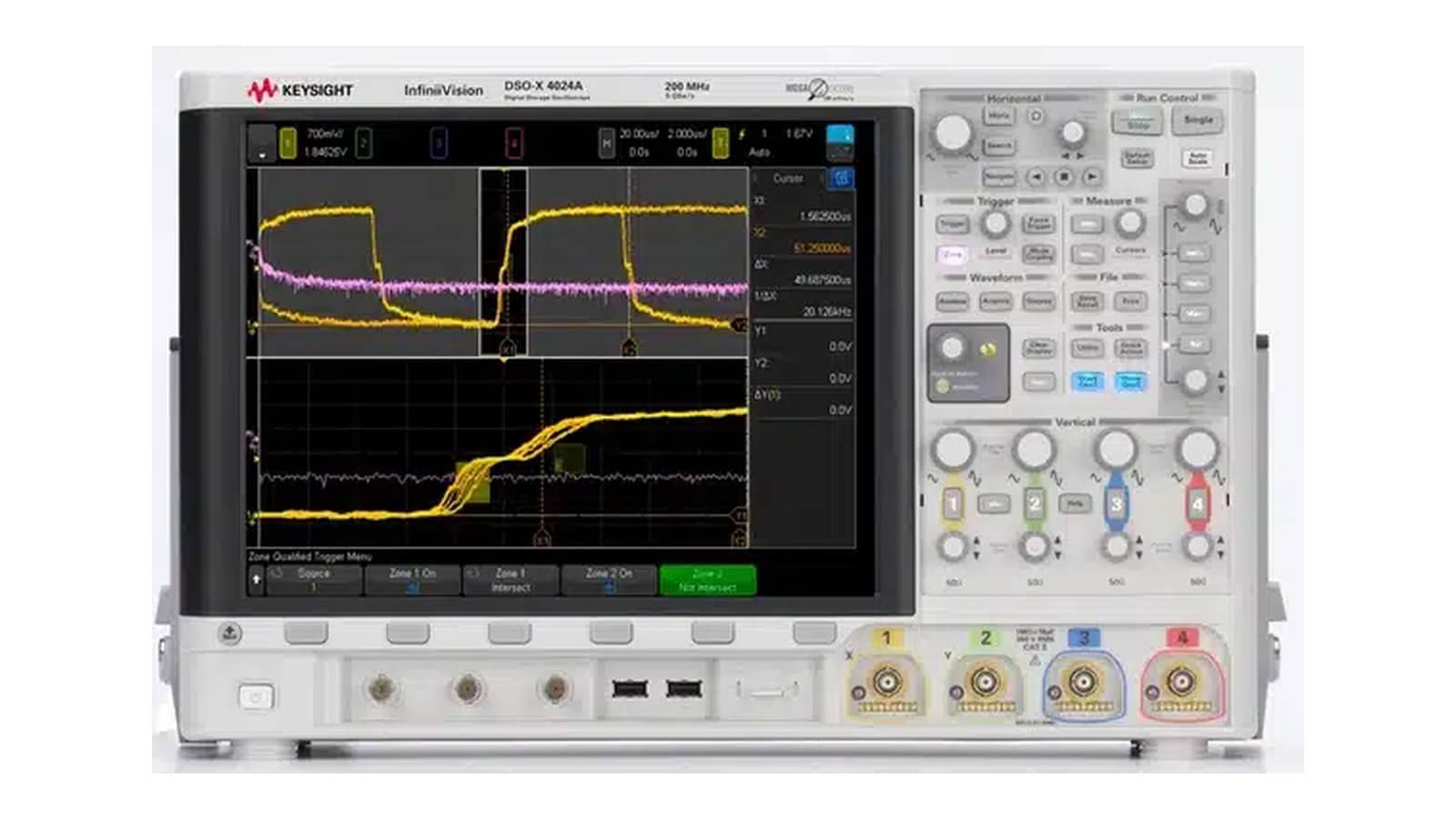

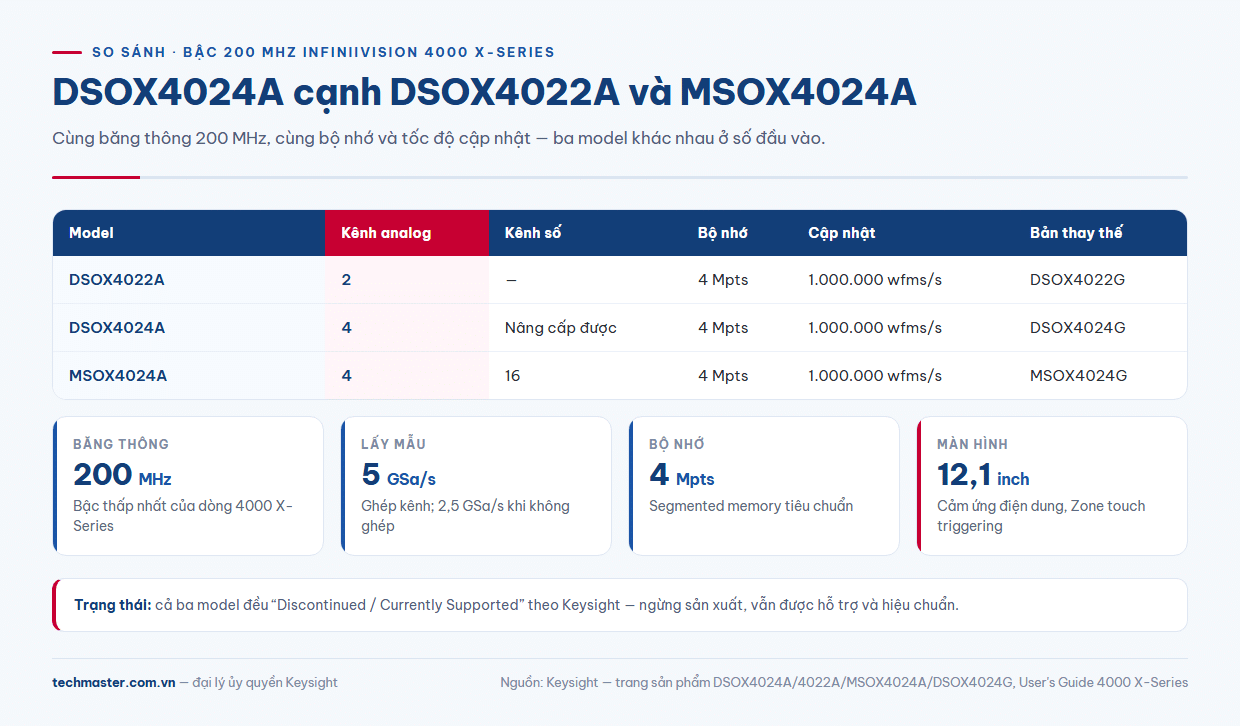

Dòng 4000 X-Series trải từ 200 MHz tới 1,5 GHz, nhưng ở mỗi bậc băng thông Keysight lại tách tiếp theo số kênh và theo việc có kênh số hay không. Với bậc 200 MHz, trang sản phẩm Keysight công bố như sau:
| Model | Kênh analog | Kênh số | Bộ nhớ | Tốc độ cập nhật | Bản thay thế |
|---|---|---|---|---|---|
| DSOX4022A | 2 | — | 4 Mpts | 1.000.000 wfms/s | DSOX4022G |
| DSOX4024A | 4 | — (nâng cấp được) | 4 Mpts | 1.000.000 wfms/s | DSOX4024G |
| MSOX4024A | 4 | 16 | 4 Mpts | 1.000.000 wfms/s | MSOX4024G |
Ba model chung băng thông, bộ nhớ và tốc độ cập nhật; khác nhau ở số đầu vào. So sánh trong bậc này là trả lời câu hỏi “cần quan sát bao nhiêu tín hiệu cùng lúc”.
Theo tài liệu hướng dẫn sử dụng dòng 4000 X-Series của Keysight, tốc độ lấy mẫu là 5 GSa/s khi ghép kênh (interleaved) và 2,5 GSa/s khi không ghép.
So sánh DSOX4024A với DSOX4022A: 2 kênh hay 4 kênh
Bản 2 kênh DSOX4022A đủ cho các bài đo một đầu vào – một đầu ra: khảo sát mạch khuếch đại, đo gợn trên một đường nguồn, so pha giữa tín hiệu kích và tín hiệu đáp ứng. Khi bài đo cần nhiều tín hiệu cùng lúc thì 4 kênh trở thành điều kiện bắt buộc:
- Nguồn nhiều đường ray: theo dõi thứ tự lên nguồn của 3,3 V, 1,8 V, 1,2 V cùng tín hiệu enable hoặc reset.
- Biến tần, điều khiển động cơ: xem đồng thời hai xung cổng của một nhánh cầu và dòng pha qua đầu dò dòng.
- Bus nối tiếp: SPI cần clock, chip select, MOSI, MISO — đủ bốn kênh mà không phải đo hai lần.
Một lưu ý kỹ thuật: tốc độ 5 GSa/s là khi ghép kênh, còn khi không ghép máy chạy 2,5 GSa/s. Nếu bài đo chỉ dùng hai kênh, DSOX4024A vẫn cho bạn lợi thế lấy mẫu ghép kênh trong khi giữ hai kênh dự phòng.
DSOX4024A hay MSOX4024A: khi nào cần 16 kênh số
MSOX4024A là bản tín hiệu hỗn hợp: 4 kênh analog cộng 16 kênh số. Kênh số cho thấy trạng thái logic của cả một bus song song hoặc nhiều chân GPIO trên cùng trục thời gian với kênh analog. Nếu công việc thường xuyên là gỡ lỗi vi điều khiển, FPGA, giao tiếp song song hoặc đối chiếu thời điểm giữa phần mềm và phần cứng, bản MSO tiết kiệm nhiều thời gian đấu nối.
Điều đáng chú ý là Keysight liệt kê kênh số trong danh sách nâng cấp của chính DSOX4024A. Nghĩa là mua DSOX4024A hôm nay không khóa bạn khỏi chế độ MSO về sau. Khi dùng kênh số, cần để ý ngưỡng logic và độ lệch thời gian giữa kênh số với kênh analog — chúng tôi đã phân tích kỹ ở bài ngưỡng logic máy hiện sóng MSO và độ lệch kênh số.
DSOX4024A thông số: phần giữ nguyên khi lên bậc băng thông
Khi đặt DSOX4024A cạnh các bậc cao hơn của dòng (350 MHz, 500 MHz, 1 GHz, 1,5 GHz), phần lớn thông số nền tảng không đổi. Các điểm dưới đây đều được Keysight công bố cho DSOX4024A:
- Băng thông: 200 MHz, 4 kênh analog.
- Lấy mẫu: 5 GSa/s ghép kênh, 2,5 GSa/s không ghép.
- Bộ nhớ: 4 Mpts, segmented memory là tiêu chuẩn.
- Tốc độ cập nhật: 1.000.000 wfms/s.
- Màn hình: cảm ứng điện dung 12,1 inch, có kích hoạt vùng Zone touch triggering.
- Đi kèm: bảo hành 3 năm, giấy chứng nhận hiệu chuẩn với chu kỳ 2 năm, mỗi kênh một đầu dò thụ động N2894A 700 MHz tỉ lệ 10:1.
Vì nền tảng giống nhau, việc so sánh với các bậc cao hơn chủ yếu xoay quanh băng thông — chủ đề đã được trình bày ở bài so sánh DSOX4054A với dòng 4000 X-Series. Ở đây chỉ cần nhớ một điều: với DSOX4024A, băng thông nằm trong danh sách nâng cấp, nên chọn bậc 200 MHz lúc đầu không phải quyết định một chiều.
Nâng cấp bằng bản quyền: mua ít, mở dần
Danh sách nâng cấp Keysight công bố cho máy hiện sóng Keysight DSOX4024A gồm: băng thông, kênh số, máy phát dạng sóng tùy ý hai kênh 20 MHz, vôn kế số DVM 3 chữ số, kích hoạt và phân tích bus nối tiếp, kiểm tra mặt nạ. Nhóm R&D có thể mua cấu hình gốc rồi mở thêm khi cần.
Kiểm tra mặt nạ là ví dụ điển hình: nó ít cần ở phòng thiết kế nhưng rất có ích khi máy chuyển sang dây chuyền để chấm đạt/không đạt tự động. Xem thêm cách dựng mặt nạ ở bài kiểm tra mặt nạ máy hiện sóng.
DSOX4024A ngừng sản xuất: DSOX4024G khác gì?

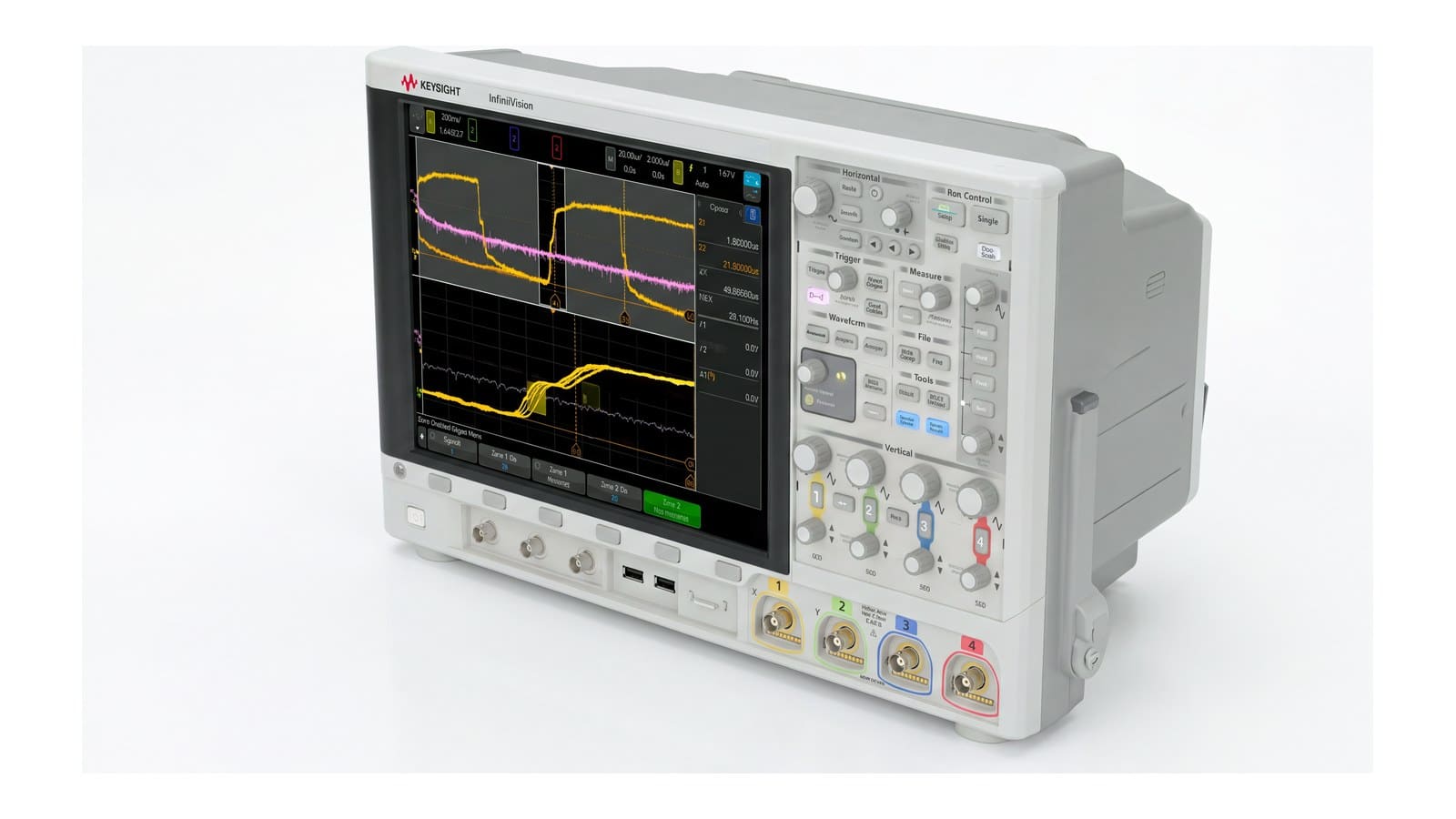

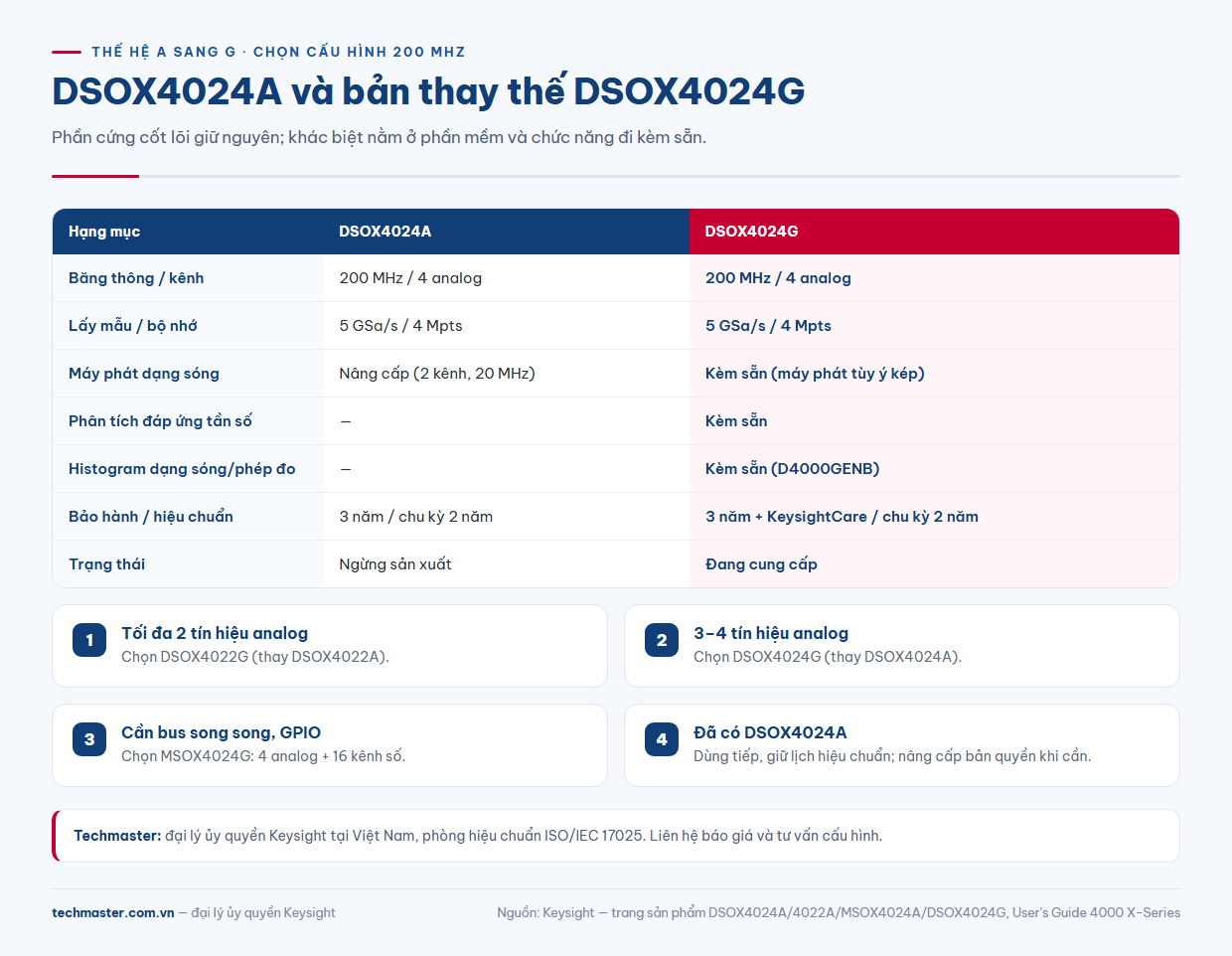

Cần nói rõ: Keysight xếp DSOX4024A ở trạng thái “Discontinued / Currently Supported” — đã ngừng sản xuất nhưng vẫn được hỗ trợ — và chỉ định DSOX4024G làm bản thay thế. Nếu mua mới, đối tượng thực tế để so sánh là DSOX4024G.
Trên trang sản phẩm Keysight, phần cứng cốt lõi của DSOX4024G vẫn ở cùng mức: 200 MHz, 4 kênh analog, 5 GSa/s, ADC 8 bit, bộ nhớ 4 Mpts, màn hình 12,1 inch, tốc độ cập nhật 1.000.000 wfms/s. Khác biệt nằm ở những gì đi kèm sẵn. Keysight liệt kê cho DSOX4024G:
- Gói phần mềm nhúng Embedded Software Package (D4000GENB).
- Biểu đồ histogram dạng sóng và phép đo.
- Máy phát dạng sóng tùy ý kép.
- Phân tích đáp ứng tần số.
- Hỗ trợ kỹ thuật KeysightCare, bảo hành 3 năm, chứng nhận hiệu chuẩn chu kỳ 2 năm, đầu dò N2894A cho mỗi kênh.
Như vậy, những thứ trên DSOX4024A phải mua thêm — như máy phát dạng sóng — đã nằm trong cấu hình gốc của DSOX4024G. Tương tự, DSOX4022A chuyển sang DSOX4022G và MSOX4024A chuyển sang MSOX4024G.
Chọn cấu hình nào ở bậc 200 MHz
Gói lại thành ba câu hỏi:
- Bài đo cần bao nhiêu tín hiệu analog cùng lúc? Không quá hai: DSOX4022G. Ba hoặc bốn: DSOX4024G.
- Có thường xem bus song song, GPIO hay logic FPGA không? Có: MSOX4024G với 16 kênh số. Chỉ thỉnh thoảng: lấy bản DSO và để nâng cấp kênh số sau.
- Đã có sẵn DSOX4024A trong lab? Tiếp tục dùng, giữ lịch hiệu chuẩn; khi cần máy phát dạng sóng hay giải mã bus, cân nhắc nâng cấp bằng bản quyền hoặc bổ sung một máy G.
Mua, hiệu chuẩn và hỗ trợ tại Việt Nam
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025. Chúng tôi tư vấn đối chiếu thế hệ A và G, nâng cấp bản quyền và hiệu chuẩn định kỳ. Xem thông tin model tại trang Keysight DSOX4024A hoặc toàn bộ danh mục tại trang Keysight; với giá và thời gian giao hàng, vui lòng liên hệ báo giá.
