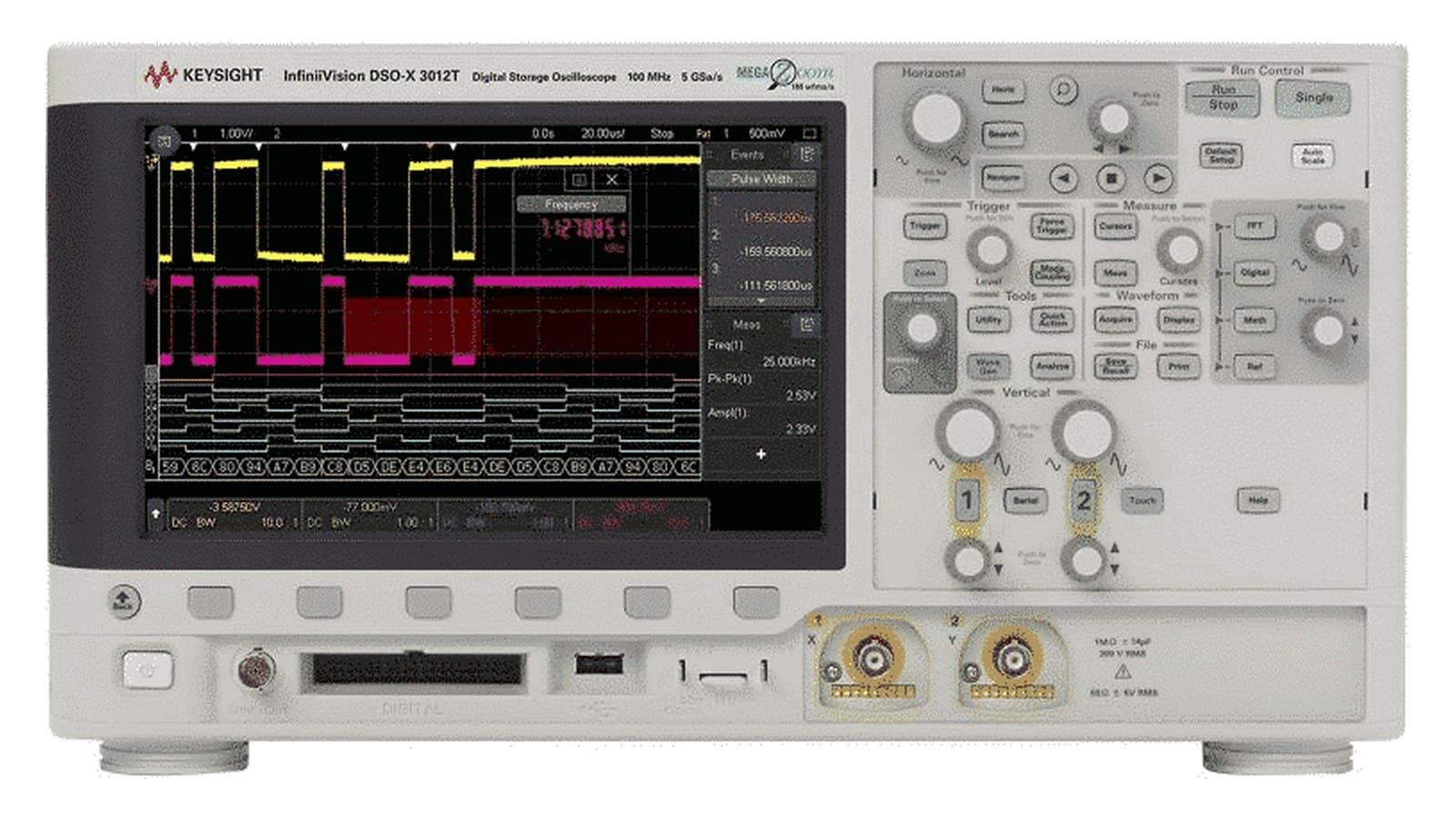

Keysight DSOX3012T là máy hiện sóng 100 MHz, 2 kênh analog, model khởi điểm của dòng InfiniiVision 3000T X-Series. Điểm làm nên tên tuổi của dòng máy này không nằm ở băng thông mà ở cách thao tác: màn hình cảm ứng điện dung 8,5 inch và zone touch trigger, tức là vẽ một vùng lên màn hình để kích hoạt. Bài này đặt DSOX3012T cạnh DSOX3014T, DSOX3022T và MSOX3012T, chỉ ra chỗ khác nhau thực sự, rồi nói rõ một việc quan trọng trước khi mua: Keysight đã ngừng sản xuất DSOX3012T và chỉ định DSOX3012G là model thay thế. Mọi con số trong bài lấy từ data sheet 5992-0140EN và trang sản phẩm của Keysight.
Keysight DSOX3012T nằm ở đâu trong dòng 3000T?
Dòng 3000T trải từ 100 MHz tới 1 GHz qua năm mức băng thông: 100, 200, 350, 500 MHz và 1 GHz. Mỗi mức có bản DSOX (chỉ kênh analog, 2 hoặc 4 kênh) và bản MSOX (thêm 16 kênh số). Theo đó, DSOX3012T là 100 MHz, 2 kênh; DSOX3014T là 100 MHz, 4 kênh; DSOX3022T là 200 MHz, 2 kênh; còn MSOX3012T là DSOX3012T cộng thêm 16 kênh số.
Trên trang sản phẩm, Keysight ghi trạng thái của DSOX3012T là đã ngừng sản xuất nhưng vẫn được hỗ trợ, và liệt kê DSOX3012G là sản phẩm kế nhiệm. Máy đang dùng vẫn được hỗ trợ; với đơn hàng mới, nên so sánh trực tiếp với dòng G.

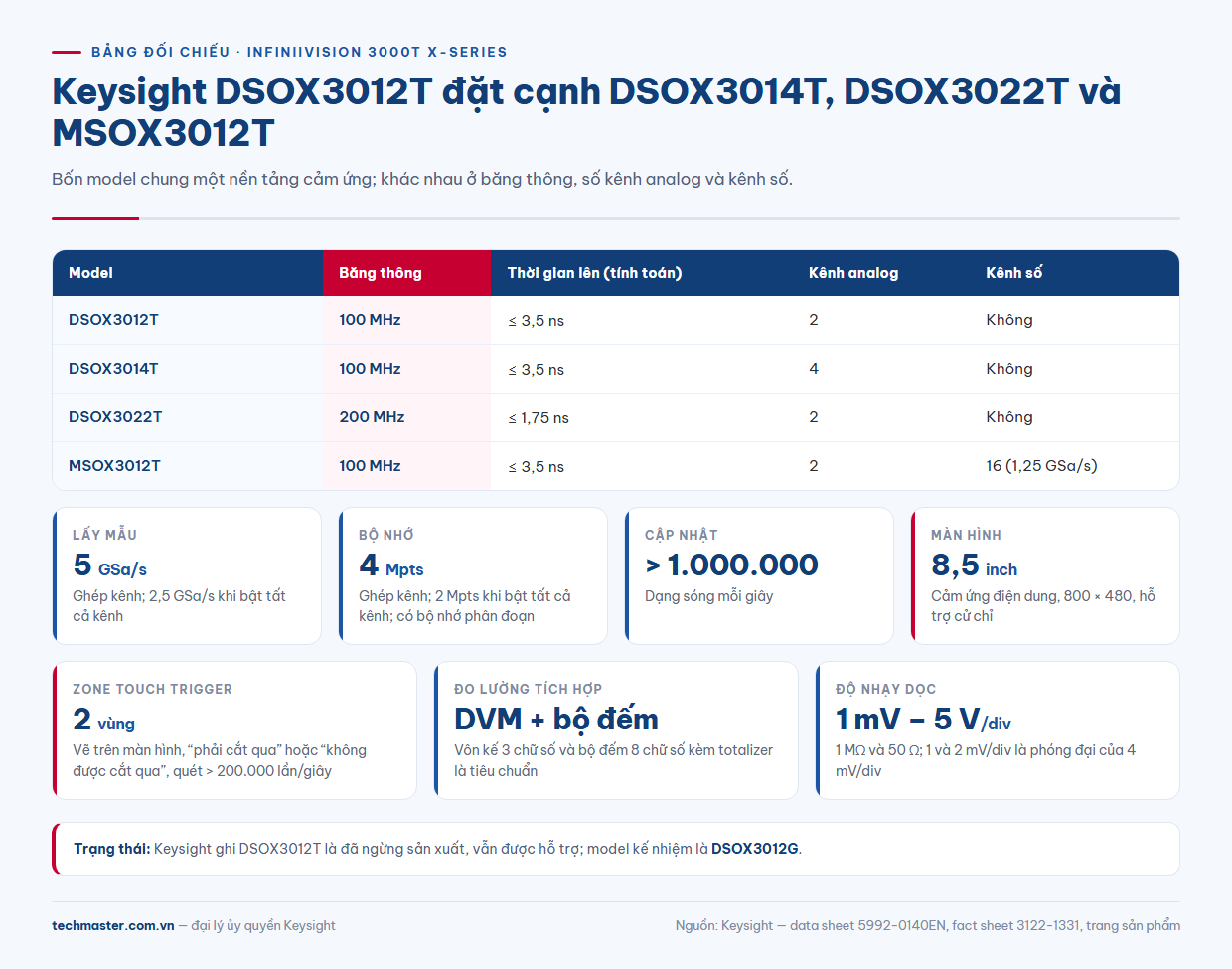

So sánh DSOX3012T với DSOX3014T, DSOX3022T và MSOX3012T
Theo data sheet, bốn model dùng chung nền tảng: lấy mẫu tối đa 5 GSa/s, bộ nhớ chuẩn 4 Mpts kèm bộ nhớ phân đoạn, tốc độ cập nhật trên 1.000.000 dạng sóng/giây và cùng màn hình cảm ứng 8,5 inch. Khác biệt chỉ nằm ở ba trục:
| Model | Băng thông | Thời gian lên (tính toán) | Kênh |
|---|---|---|---|
| DSOX3012T | 100 MHz | ≤ 3,5 ns | 2 analog |
| DSOX3014T | 100 MHz | ≤ 3,5 ns | 4 analog |
| DSOX3022T | 200 MHz | ≤ 1,75 ns | 2 analog |
| MSOX3012T | 100 MHz | ≤ 3,5 ns | 2 analog + 16 số |
- Số kênh analog (3012T và 3014T): cùng 100 MHz, cùng tính năng. Chọn 4 kênh khi cần xem đồng thời nhiều tín hiệu, ví dụ xung điều khiển, điện áp ra và dòng của bộ nguồn xung.
- Băng thông (3012T và 3022T): 200 MHz cho thời gian lên tính toán ≤ 1,75 ns so với ≤ 3,5 ns.
- Kênh số (3012T và MSOX3012T): MSOX thêm 16 kênh số lấy mẫu 1,25 GSa/s, phù hợp khi cần xem bus song song hoặc tương quan nhiều chân logic với tín hiệu analog.
Màn hình cảm ứng và zone touch trigger: điểm chung của cả dòng
Data sheet mô tả 3000T là dòng máy được thiết kế cho thao tác cảm ứng: màn hình TFT 8,5 inch điện dung, độ phân giải 800 × 480, hỗ trợ cử chỉ. Kéo để dịch dạng sóng, chụm hai ngón để phóng to.

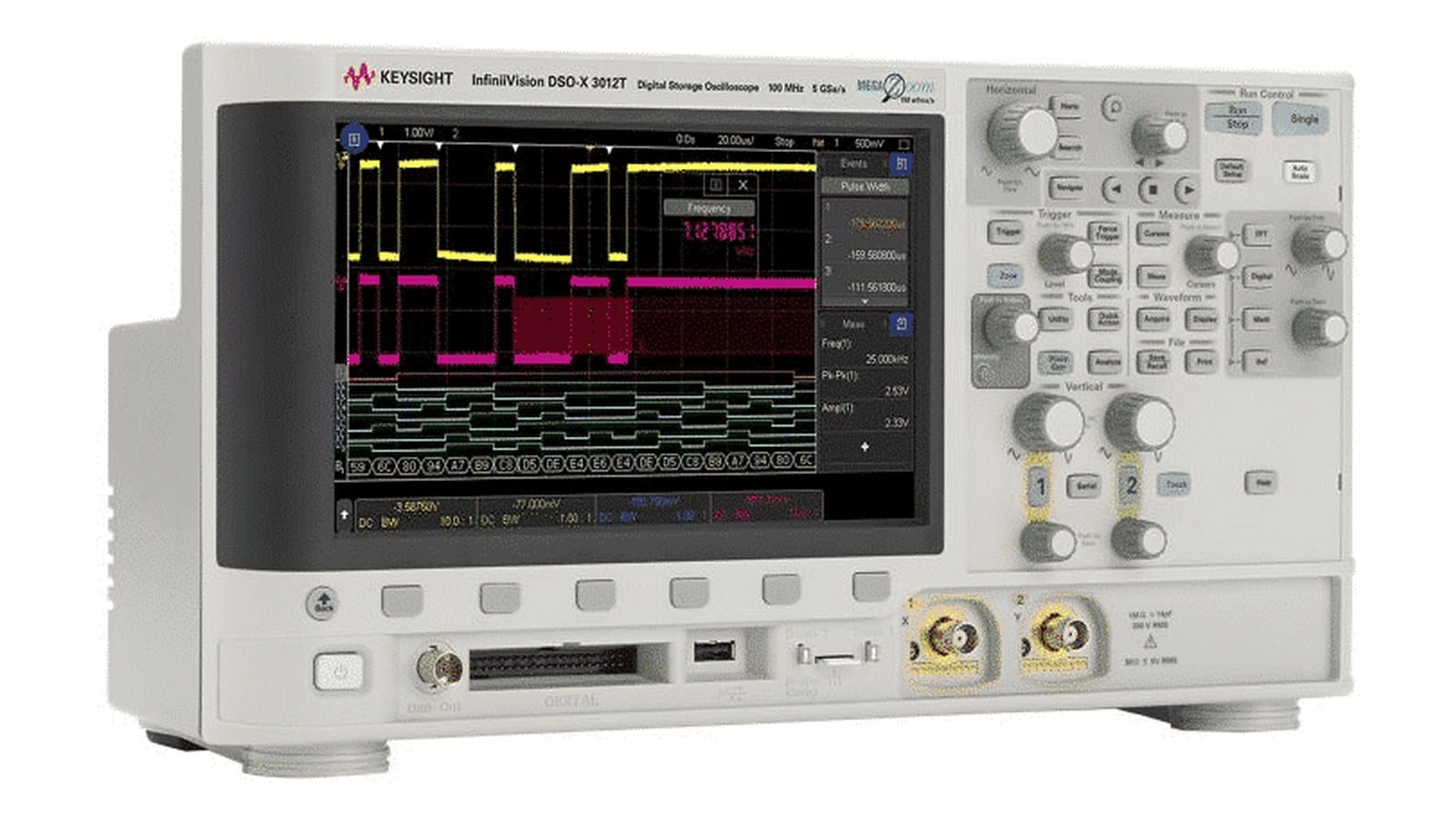

Zone touch trigger là tính năng đáng giá nhất. Khi thấy một xung lỗi trên màn hình, bạn vẽ một khung quanh nó và chọn điều kiện “phải cắt qua” hoặc “không được cắt qua”. Theo data sheet, zone trigger áp dụng cho một kênh analog tại một thời điểm, cho phép tối đa hai vùng, quét trên 200.000 lần/giây, và chạy đồng thời với trigger bus nối tiếp cũng như kiểm tra mặt nạ. Bạn cô lập sự kiện bằng thao tác vẽ thay vì dựng trigger nhiều tham số.
Kết hợp zone trigger với bộ nhớ phân đoạn tiêu chuẩn, máy chỉ ghi lại những lần sự kiện xảy ra và bỏ qua khoảng chết giữa chúng. Cách khai thác bộ nhớ này được phân tích kỹ trong bài bộ nhớ máy hiện sóng và sự kiện hiếm.
DSOX3012T thông số: đọc đúng 5 GSa/s và 4 Mpts
Hai con số trên trang tóm tắt hay bị hiểu sai. Data sheet ghi rõ:
- Tốc độ lấy mẫu: 5 GSa/s ở chế độ ghép kênh (half channel interleaved), 2,5 GSa/s khi bật tất cả kênh.
- Bộ nhớ: 4 Mpts ở chế độ ghép kênh, 2 Mpts khi bật tất cả kênh. Trang sản phẩm Techmaster ghi “4 Mpts / kênh”; con số đúng theo Keysight là 4 Mpts khi ghép kênh và 2 Mpts khi dùng cả hai kênh.
- Độ nhạy dọc: 1 mV/div tới 5 V/div, cả trở kháng vào 1 MΩ và 50 Ω. Các mức 1 và 2 mV/div là phóng đại của mức 4 mV/div.
- Đo lường tích hợp: vôn kế số 3 chữ số và bộ đếm tần số 8 chữ số kèm totalizer là tiêu chuẩn; vôn kế chạy độc lập với hệ thống trigger.
Một điểm khác cần lưu ý: trên 3000T, WaveGen 20 MHz (DSOX3WAVEGEN), kiểm tra mặt nạ (DSOX3MASK), phân tích đáp ứng tần số (FRA) và trigger/giải mã bus nối tiếp như DSOX3EMBD, DSOX3COMP là tùy chọn mua thêm. Trang Techmaster liệt kê “Serial Bus Analysis” như tính năng có sẵn; khi nhận máy, hãy kiểm tra license thực tế. Data sheet cũng cho biết dòng 3000T nâng cấp được, kể cả băng thông và thêm 16 kênh số. Kỹ thuật giải mã bus được trình bày trong bài giải mã bus nối tiếp I2C, SPI, CAN-FD và LIN.

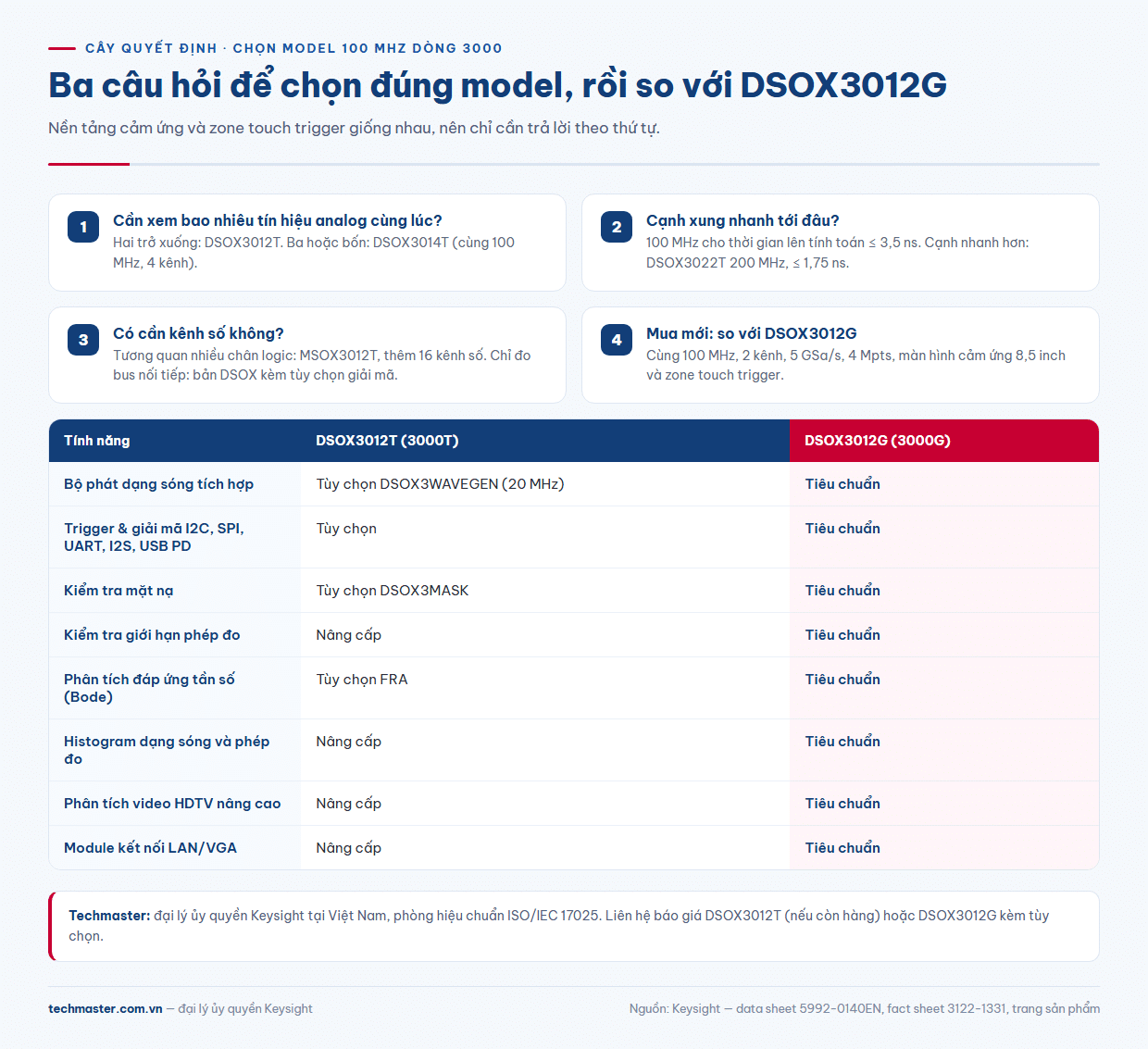

Chọn model nào trong dòng 3000X-Series Keysight
Trong 3000X-Series Keysight đời T, mọi model dùng chung nền tảng cảm ứng, nên việc chọn đi theo ba câu hỏi:
- Cần xem bao nhiêu tín hiệu analog cùng lúc? Hai trở xuống: giữ 2 kênh. Ba hoặc bốn: DSOX3014T hay bản 4 kênh tương ứng.
- Cạnh xung nhanh tới đâu? Nếu thời gian lên của tín hiệu tiến gần 3,5 ns, cân nhắc 200 MHz (≤ 1,75 ns) hoặc cao hơn.
- Có cần kênh số không? Khi phải tương quan nhiều chân logic với tín hiệu analog, chọn bản MSOX; nếu chỉ đo bus nối tiếp hai, ba dây, bản DSOX kèm tùy chọn giải mã thường đã đủ.
Từ DSOX3012T sang DSOX3012G: thay đổi gì?
Theo trang sản phẩm Keysight, DSOX3012G vẫn là 100 MHz, 2 kênh analog, lấy mẫu tối đa 5 GSa/s, bộ nhớ tối đa 4 Mpts, cập nhật 1.000.000 dạng sóng/giây, màn hình cảm ứng điện dung 8,5 inch và zone touch trigger.
Khác biệt lớn nằm ở gói tính năng. Tờ fact sheet 3122-1331 của Keysight liệt kê tám tính năng chuẩn trên 3000G mà trước đây phải mua nâng cấp trên 3000T: histogram dạng sóng và phép đo; bộ phát dạng sóng tích hợp; trigger và giải mã I2C, SPI, UART, I2S, USB PD; kiểm tra mặt nạ; kiểm tra giới hạn phép đo; phân tích đáp ứng tần số (đồ thị Bode); phân tích video HDTV nâng cao; module kết nối LAN/VGA. Nếu cấu hình DSOX3012T của bạn cần vài trong số các tùy chọn này, DSOX3012G thường là lựa chọn gọn hơn. So sánh chi tiết các model đời G có trong bài so sánh Keysight DSOX3012G với DSOX3014G, 3022G và MSOX3012G.
DSOX3012T giá và lựa chọn khi mua
Vì DSOX3012T đã ngừng sản xuất, khả năng còn hàng và DSOX3012T giá phụ thuộc vào tồn kho tại thời điểm hỏi. Techmaster không niêm yết giá cố định; vui lòng liên hệ báo giá để nhận phương án cho cả DSOX3012T (nếu còn) và DSOX3012G, kèm các tùy chọn cần thiết. Thông tin cấu hình có trên trang sản phẩm máy hiện sóng DSOX3012T.
Với máy đang sử dụng, Techmaster là đại lý ủy quyền Keysight tại Việt Nam và có phòng hiệu chuẩn đạt chuẩn ISO/IEC 17025, hỗ trợ hiệu chuẩn định kỳ và tư vấn nâng cấp license. Xem thêm các dòng máy khác tại danh mục Keysight hoặc gửi yêu cầu tư vấn về Keysight DSOX3012T.
Câu hỏi thường gặp
DSOX3012T còn sản xuất không?
Không. Keysight ghi DSOX3012T là đã ngừng sản xuất nhưng vẫn được hỗ trợ, và chỉ định DSOX3012G là model kế nhiệm.
DSOX3012T khác DSOX3014T ở điểm nào?
Cả hai cùng băng thông 100 MHz và cùng nền tảng 3000T; DSOX3012T có 2 kênh analog, DSOX3014T có 4 kênh analog.
Zone touch trigger trên DSOX3012T hoạt động thế nào?
Bạn vẽ tối đa hai vùng trên màn hình cảm ứng và chọn điều kiện phải cắt qua hoặc không được cắt qua; theo data sheet, zone trigger áp dụng cho một kênh analog và quét trên 200.000 lần/giây.
