Phần lớn bài so sánh thiết bị đo bắt đầu bằng câu hỏi “máy nào mạnh hơn”. Với cặp máy này thì câu hỏi đó không dùng được: Keysight E4417A và người anh em E4416A giống nhau ở mọi hạng mục thông số đã công bố, trừ đúng một dòng. Bài này chỉ ra dòng đó, và biến nó thành một quyết định mua hàng rõ ràng.

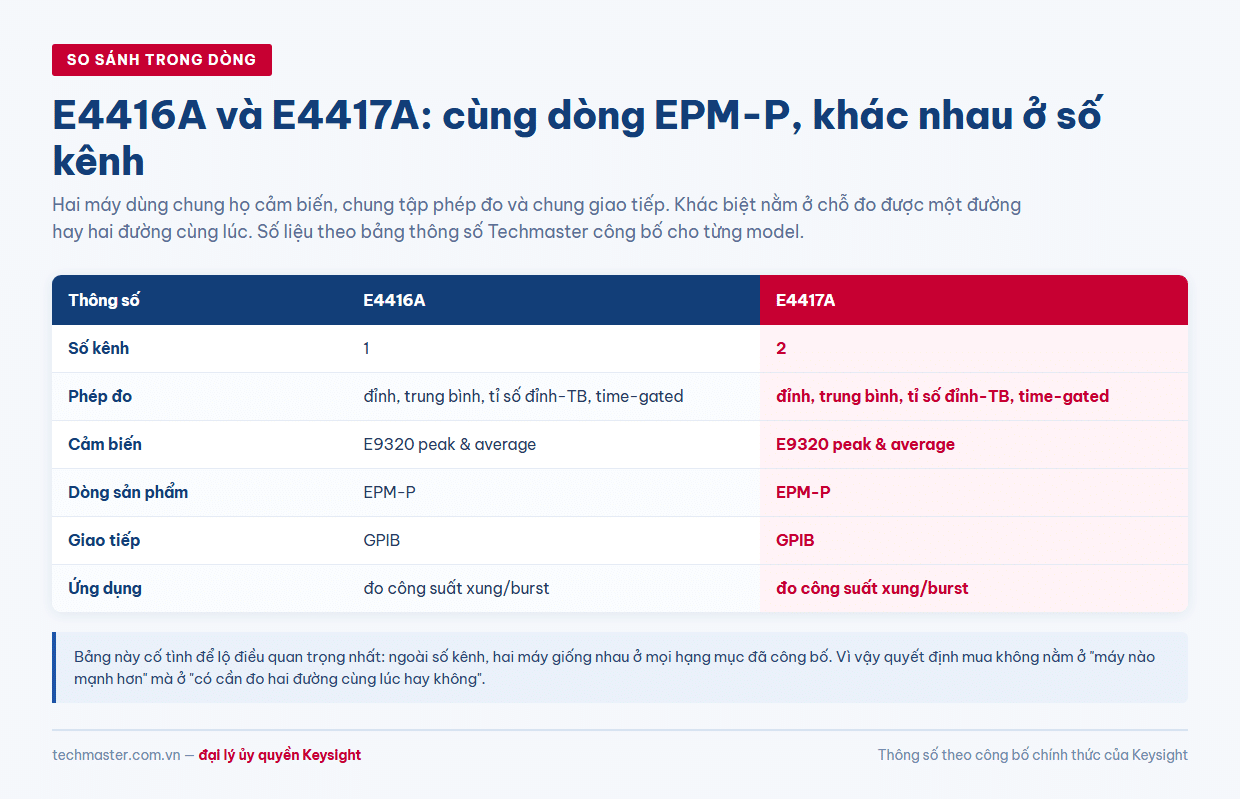

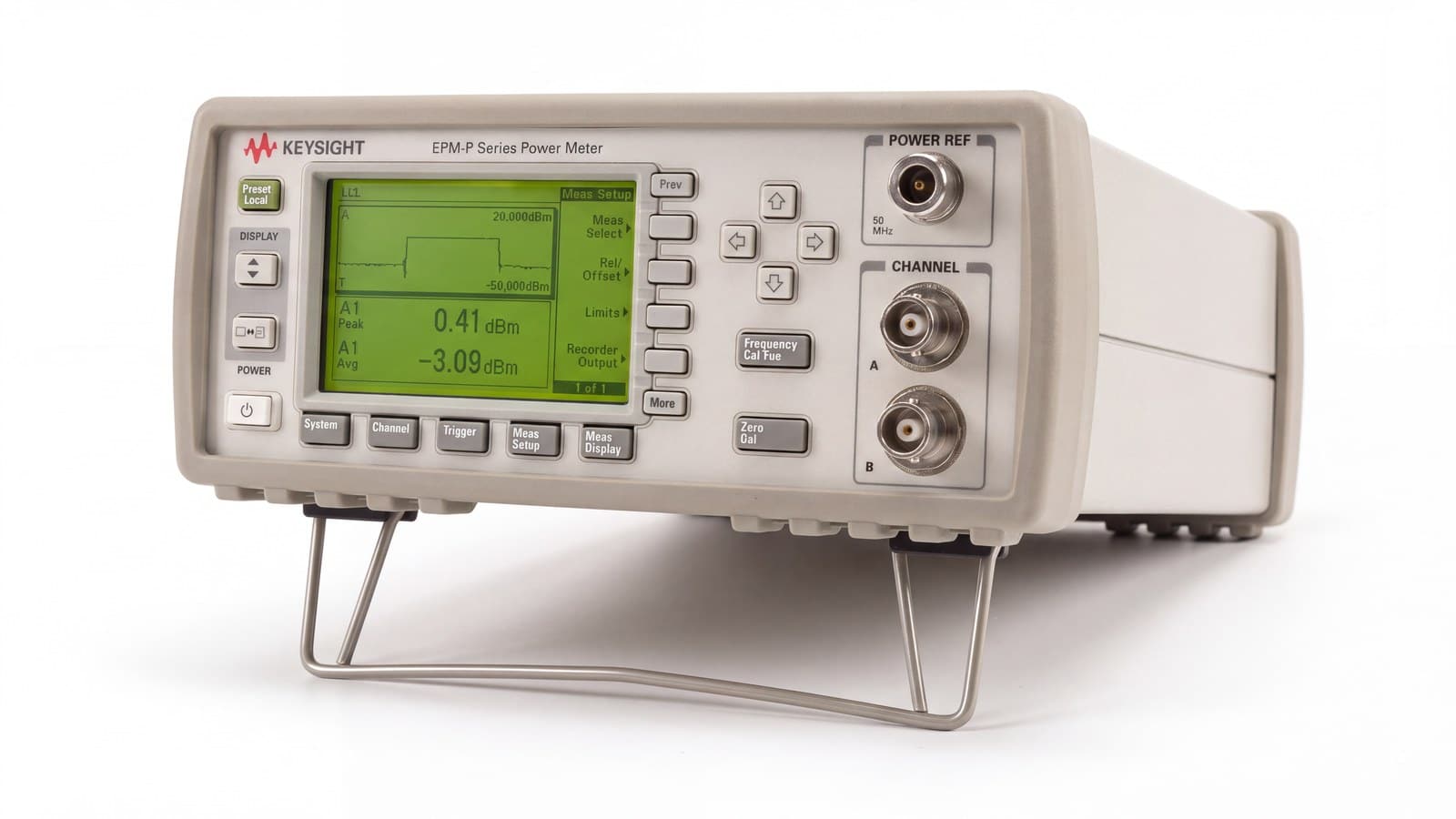

E4417A thông số đặt cạnh E4416A

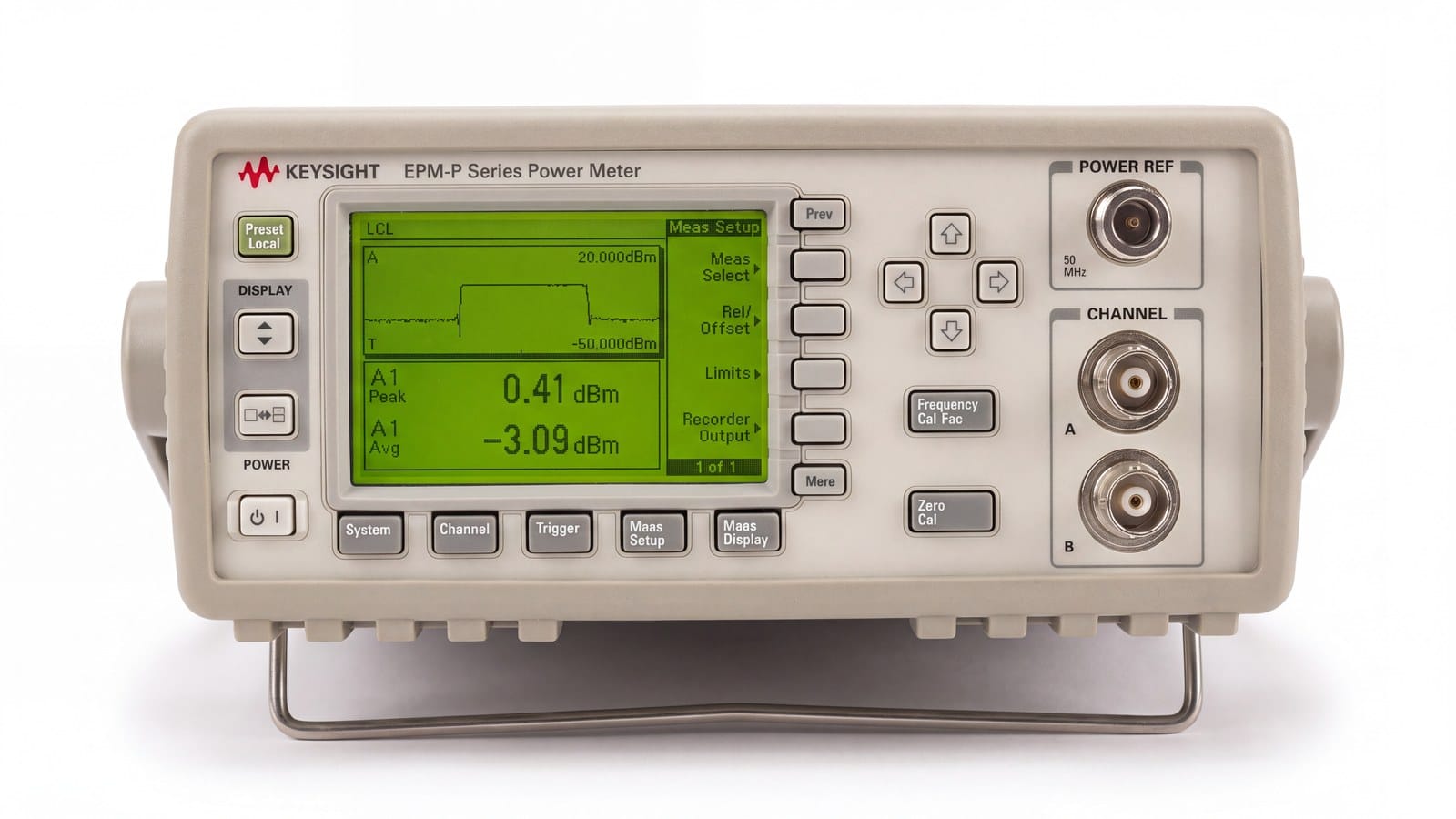

Theo bảng thông số công bố cho từng model, máy đo công suất đỉnh Keysight E4417A có 2 kênh, còn E4416A có 1 kênh. Ngoài dòng đó, hai máy trùng khớp: cùng đo đỉnh, trung bình, tỉ số đỉnh-trung bình và time-gated; cùng dùng cảm biến E9320 peak & average; cùng thuộc dòng EPM-P; cùng giao tiếp GPIB; cùng nhắm vào bài toán đo công suất xung và burst.
Khi hai máy chỉ khác một dòng, quyết định mua trở nên đơn giản hơn nhiều so với thông thường — nhưng cũng dễ bị chọn sai vì người mua mặc định “model số lớn hơn thì tốt hơn cho mọi việc”. Ở đây không phải vậy: nếu bạn chỉ đo một đường, kênh thứ hai là năng lực nằm im.
Vì sao số kênh lại là ranh giới thật
Một kênh đo được một điểm tại một thời điểm. Với tín hiệu liên tục, điều đó không thành vấn đề: bạn đo điểm A, tháo cảm biến, đo điểm B, rồi so sánh hai số. Với tín hiệu xung và burst — đúng phân khúc mà dòng EPM-P nhắm tới — cách làm đó sụp đổ.
Lý do: hai lần đo rơi vào hai xung khác nhau. Nếu công suất phát dao động giữa các xung, bạn không biết chênh lệch giữa A và B đến từ mạch hay đến từ chính sự dao động ấy. Chỉ khi cả hai điểm được lấy trên cùng một xung, phép so sánh mới có nghĩa.
Ba tình huống bắt buộc phải có hai kênh:
- Đo hệ số khuếch đại thật. Công suất vào và công suất ra phải lấy đồng thời; chênh lệch giữa chúng mới là hệ số khuếch đại tại đúng điểm làm việc đó.
- Đo công suất thuận và nghịch. Muốn biết bao nhiêu công suất bị dội ngược, hai số phải cùng thời điểm.
- Giám sát tham chiếu. Một kênh bám tín hiệu chuẩn, kênh còn lại đo thiết bị — trôi nguồn phát bị loại khỏi kết quả.
Tập phép đo dùng chung: điều khiến cả hai máy hợp với tín hiệu xung
Bốn phép đo mà cả E4416A lẫn E4417A đều có nói rất rõ đối tượng phục vụ:
Công suất đỉnh cho biết mức cao nhất trong xung — con số quyết định linh kiện có bị quá tải hay không. Công suất trung bình phản ánh nhiệt mà tầng công suất phải tiêu tán. Tỉ số đỉnh trên trung bình mô tả mức độ “nhọn” của dạng sóng; với các sơ đồ điều chế hiện đại, đây là tham số ràng buộc trực tiếp độ tuyến tính cần có. Time-gated cho phép chọn đo riêng một cửa sổ thời gian trong burst, thay vì trung bình hoá cả phần im lặng giữa các xung.
Phép đo cuối cùng là thứ tách dòng EPM-P khỏi máy đo công suất trung bình thông thường: không có time-gating, một burst chiếm 10% chu kỳ sẽ bị đọc thành công suất thấp hơn thực tế khoảng mười lần.
Vì sao time-gating quan trọng đến vậy
Đáng dừng lại ở phép đo này, vì nó là lý do tồn tại của cả dòng máy. Hãy lấy một tín hiệu radar đơn giản: xung dài 10 µs, lặp mỗi 1 ms. Tỷ lệ thời gian phát trên tổng chu kỳ là 1%.
Một máy đo công suất trung bình thông thường lấy trung bình toàn bộ chu kỳ, kể cả 99% thời gian im lặng. Kết quả nó báo thấp hơn công suất thật trong xung khoảng một trăm lần. Con số đó không sai về mặt toán học — nó đúng là công suất trung bình — nhưng nó trả lời sai câu hỏi. Cái bạn cần biết là mạch phải chịu bao nhiêu trong lúc phát.
Time-gating giải quyết đúng chỗ đó: bạn chỉ định cửa sổ thời gian trùng với xung, và máy chỉ tính trong cửa sổ ấy. Kết hợp với phép đo đỉnh và tỉ số đỉnh trên trung bình, bạn có đủ ba góc nhìn về cùng một xung — mức cao nhất, mức trung bình trong xung, và độ nhọn của dạng sóng.
Cả E4416A lẫn E4417A đều có tập phép đo này. Nghĩa là nếu bạn đang chọn giữa hai máy, năng lực xử lý tín hiệu xung không phải yếu tố phân biệt — chỉ số kênh mới là.
Cảm biến và hạ tầng điều khiển
Cả hai máy dùng cảm biến E9320 peak & average. Điều này có hệ quả thực tế: nếu phòng lab đã có sẵn cảm biến E9320, chuyển giữa hai model không kéo theo chi phí cảm biến mới. Ngược lại, chi phí thật của một hệ đo hai kênh gồm cả cảm biến thứ hai — cần tính vào ngân sách ngay từ đầu.
Giao tiếp là GPIB trên cả hai. Nếu trạm đo hiện tại của bạn đã bỏ GPIB, đây là vấn đề hạ tầng phải xử lý trước, và nó không liên quan gì tới việc chọn một hay hai kênh.

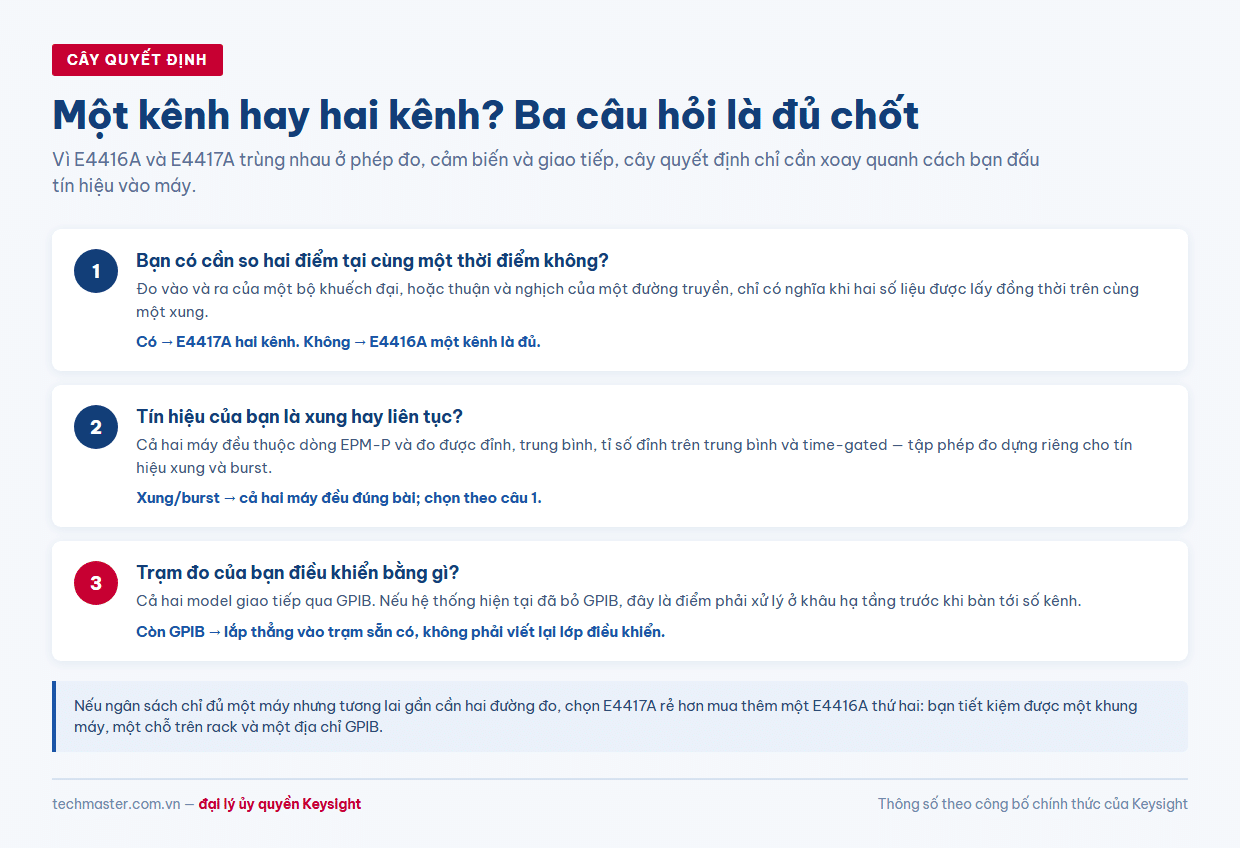

Chọn thế nào cho đúng
| Tình huống | Lựa chọn | Lý do |
|---|---|---|
| Đo công suất ra của một khối duy nhất | E4416A | Một kênh là đủ; kênh thứ hai không được dùng |
| Đo hệ số khuếch đại vào/ra | E4417A | Hai số phải lấy trên cùng một xung |
| Đo thuận/nghịch trên đường truyền | E4417A | Cùng lý do — cần đồng thời |
| Có kế hoạch mở rộng lên hai đường | E4417A | Rẻ hơn mua máy một kênh thứ hai |
Trường hợp cuối đáng nhấn: nếu tương lai gần cần hai đường đo, chọn E4417A ngay từ đầu tiết kiệm được một khung máy, một chỗ trên rack và một địa chỉ GPIB so với việc mua bổ sung máy một kênh thứ hai.
Chốt lại
Với cặp E4416A và E4417A, “mạnh hơn” là câu hỏi sai. Cả hai đo cùng những đại lượng, bằng cùng họ cảm biến, qua cùng giao tiếp. Câu hỏi đúng chỉ có một: bạn có cần hai số liệu tại cùng một thời điểm không? Có thì hai kênh; không thì một kênh, và phần tiền chênh nên dồn vào cảm biến phù hợp với dải công suất bạn thật sự đo.
Một lưu ý về ngân sách trước khi chốt: chi phí thật của hệ đo không chỉ là khung máy. Với cấu hình hai kênh, bạn cần hai cảm biến E9320, hai bộ cáp, và trong nhiều trường hợp cả hai bộ chuyển đổi đầu nối phù hợp với thiết bị đang thử. Khoản này thường chiếm tỉ trọng đáng kể và nên được tính ngay từ báo giá đầu tiên, chứ không phát sinh sau khi máy đã về.
