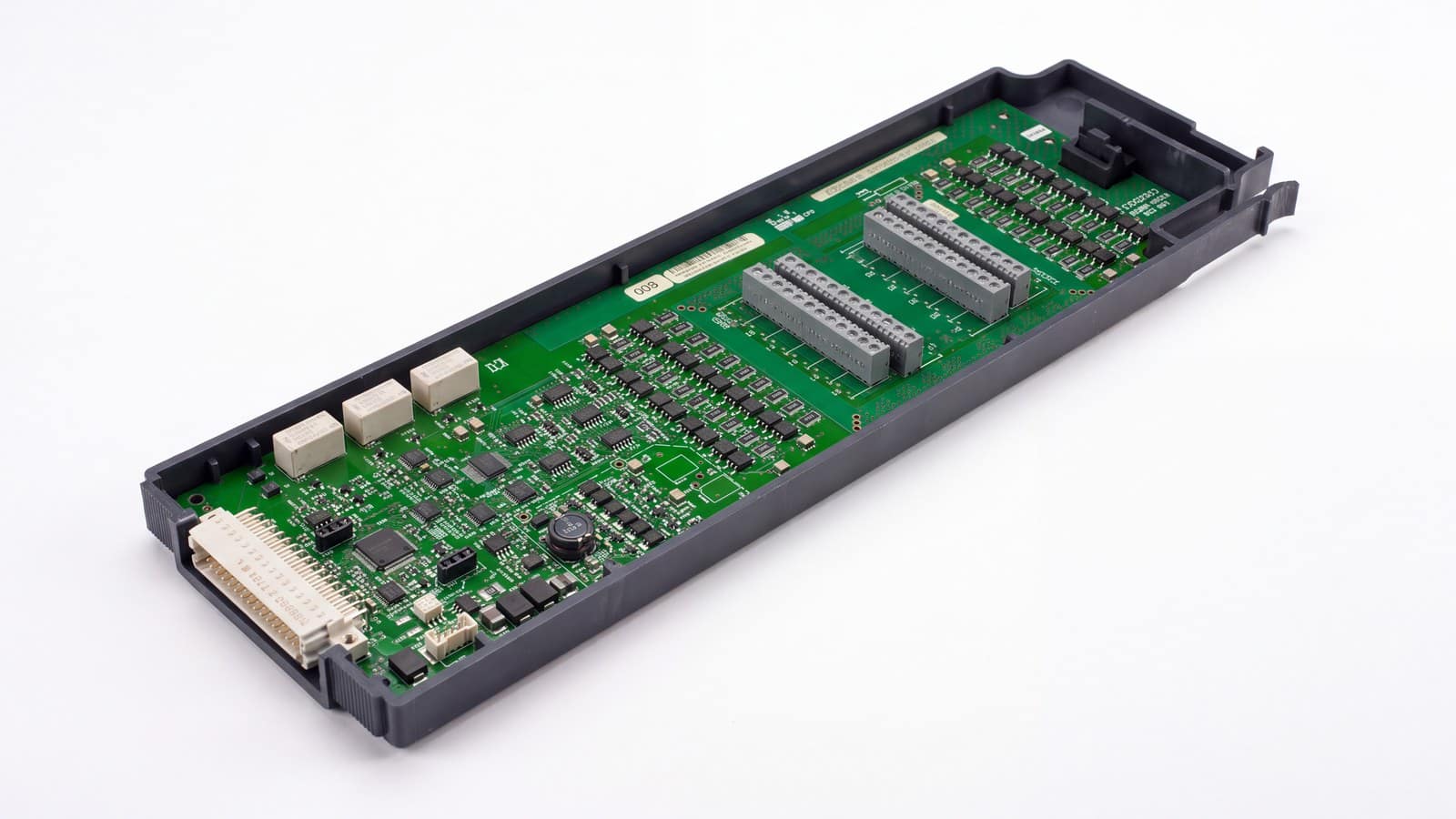

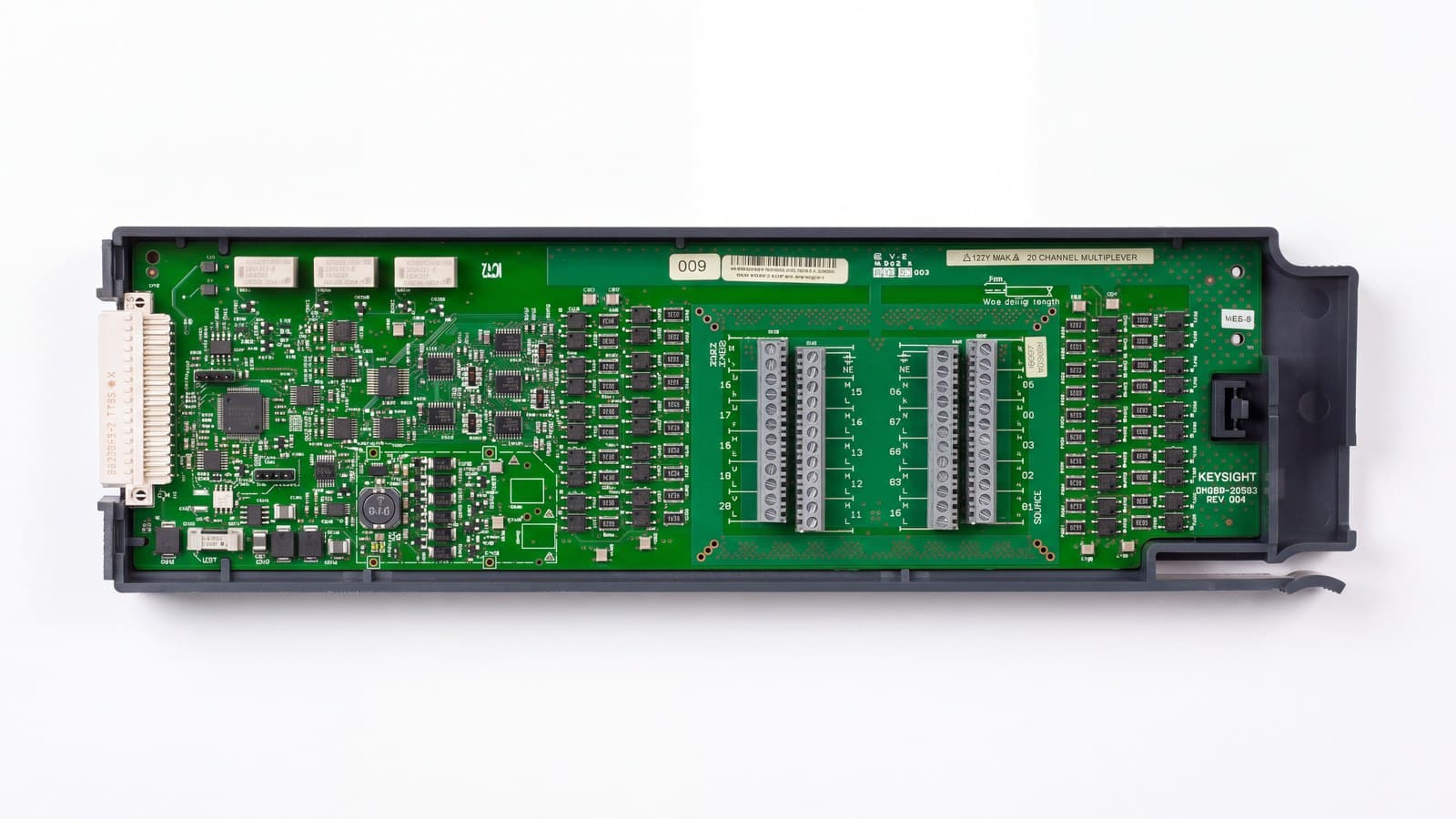

Keysight DAQM903A là mô-đun actuator / chuyển mạch đa dụng 20 kênh cho khung DAQ970A và DAQ973A. Khác với phần lớn mô-đun cùng họ, nó không đưa tín hiệu về đồng hồ vạn năng bên trong mà dùng để điều khiển: bật tắt nguồn cho sản phẩm cần thử, kích relay công suất, đóng mở van điện từ. Bài này đặt DAQM903A cạnh các mô-đun ghép kênh, ma trận, RF và đa chức năng cùng dòng và đưa ra cây quyết định chọn mô-đun. Mọi con số lấy từ data sheet DAQ970A/DAQ973A (5992-3168EN) của Keysight.
Keysight DAQM903A khác gì các mô-đun ghép kênh?
Trong hệ thống thu thập dữ liệu Keysight DAQ970A/DAQ973A, mỗi khung nhận tối đa ba mô-đun, kết hợp tùy ý. Các mô-đun chia thành ba nhóm theo công việc:
- Ghép kênh (multiplexer): DAQM900A, DAQM901A, DAQM902A, DAQM908A (và DAQM910A điện áp thấp). Đây là cách duy nhất để nối tín hiệu vào DMM bên trong khung. Chúng quét tuần tự kiểu ngắt trước khi đóng, mỗi lần chỉ một kênh (hoặc một cặp kênh) được đóng.
- Định tuyến tín hiệu: DAQM904A (ma trận 4×8) và DAQM905A (ghép kênh RF 50 Ω).
- Điều khiển: DAQM903A (20 relay độc lập) và DAQM907A (vào/ra số, bộ đếm, ngõ ra tương tự).
Điểm mấu chốt: DAQM903A không hỗ trợ bất kỳ chức năng đo nào của DMM nội: không đo điện áp, dòng, điện trở hay nhiệt độ qua mô-đun này. Nếu bạn cần quét 20 cặp nhiệt điện, DAQM903A là lựa chọn sai. Nếu bạn cần cấp và cắt nguồn cho 20 sản phẩm trong phép thử lão hóa, đây là mô-đun đúng việc.
Cũng vì thế, 20 relay của DAQM903A hoạt động độc lập: bạn có thể đóng nhiều kênh cùng lúc, điều mà mô-đun ghép kênh không cho phép khi đang quét.
DAQM903A thông số: những con số cần nhớ
Data sheet Keysight mô tả DAQM903A như sau:
| Thông số | DAQM903A |
|---|---|
| Cấu hình | 20 relay SPDT (Form C) độc lập, loại chốt trạng thái (latching) |
| Điện áp / dòng tối đa | 300 V, 1 A |
| Công suất đóng cắt | Tối đa 50 W |
| Tốc độ đóng/mở | 120 kênh/giây |
| Băng thông | 10 MHz |
| Điện áp nhiệt (thermal offset) | < 1 µV |
| Xuyên kênh tại 1 MHz (điển hình) | −60 dB |
| Điện dung Hi-Lo (điển hình) | 10 pF |
| Tuổi thọ relay (điển hình) | 100 triệu lần không tải, 100 nghìn lần ở tải định mức |
Relay dạng Form C nghĩa là mỗi kênh có một chân chung (COM), một tiếp điểm thường đóng (NC) và một tiếp điểm thường mở (NO). Với một kênh bạn có thể chuyển một đường tải giữa hai trạng thái, ví dụ chuyển đầu vào sản phẩm giữa nguồn A và nguồn B, chứ không chỉ bật hoặc tắt.
Chú ý chênh lệch tuổi thọ: 100 triệu lần khi không tải nhưng chỉ 100 nghìn lần ở tải định mức. Khi chạy phép thử bật tắt nguồn lặp lại hàng nghìn chu kỳ, nên tính số lần đóng cắt dự kiến ở tải thật và lên kế hoạch thay mô-đun hoặc bảo trì trước khi chạm ngưỡng.

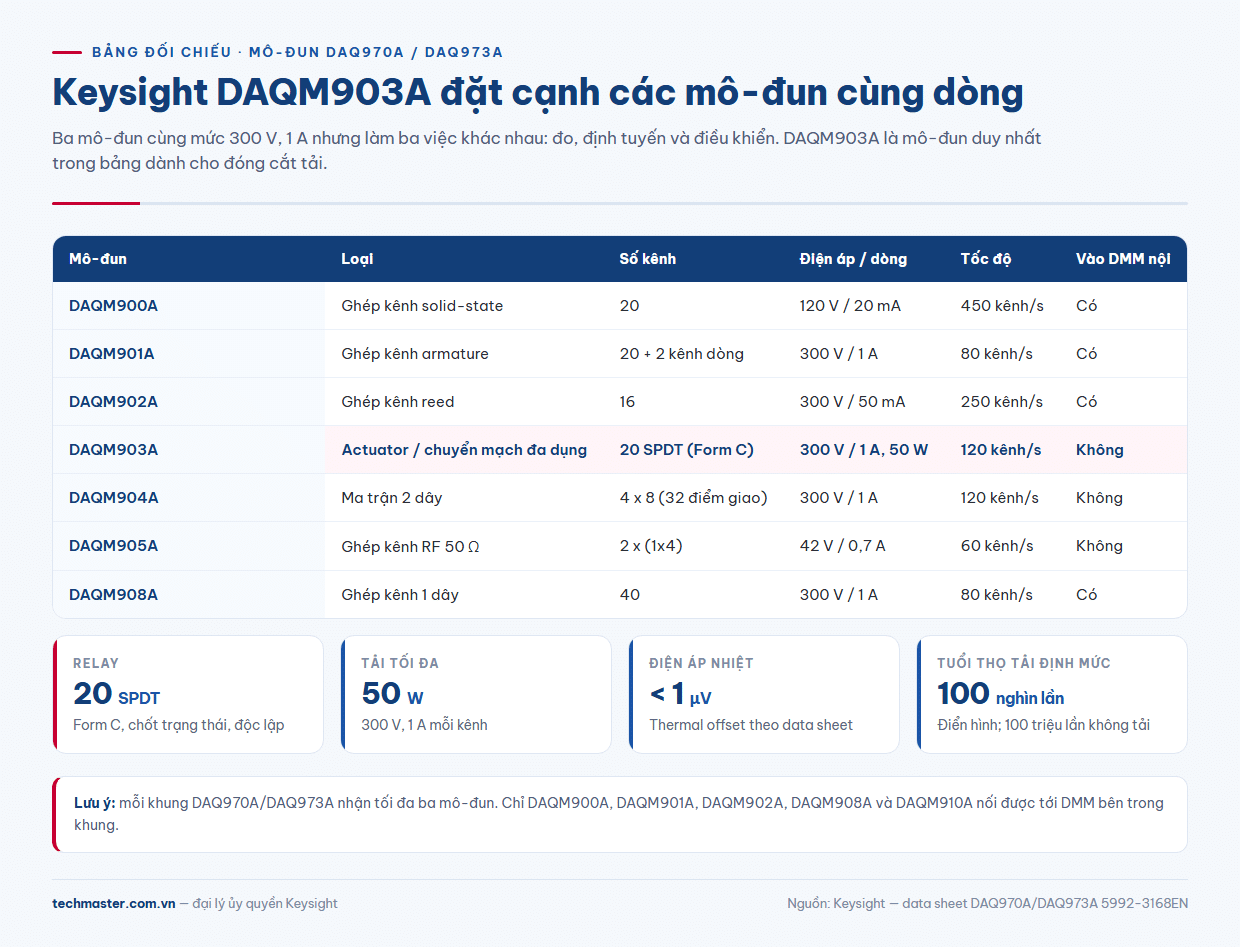

So sánh mô-đun chuyển mạch DAQ970A: bảng đối chiếu
Thông số tiêu đề theo phần “Modules-At-a-Glance” của data sheet:
| Mô-đun | Loại | Số kênh | Điện áp / dòng tối đa | Tốc độ | Vào DMM nội? |
|---|---|---|---|---|---|
| DAQM900A | Ghép kênh solid-state | 20 (2 dây, chọn được 4 dây) | 120 V / 20 mA | 450 kênh/s | Có |
| DAQM901A | Ghép kênh relay armature | 20 + 2 kênh dòng | 300 V / 1 A | 80 kênh/s | Có |
| DAQM902A | Ghép kênh relay reed | 16 | 300 V / 50 mA | 250 kênh/s | Có |
| DAQM903A | Actuator / chuyển mạch đa dụng | 20 SPDT | 300 V / 1 A, 50 W | 120 kênh/s | Không |
| DAQM904A | Ma trận 2 dây | 4 x 8 (32 điểm giao) | 300 V / 1 A | 120 kênh/s | Không |
| DAQM905A | Ghép kênh RF 50 Ω | 2 x (1×4) | 42 V / 0,7 A | 60 kênh/s | Không |
| DAQM908A | Ghép kênh 1 dây chung mass | 40 | 300 V / 1 A | 80 kênh/s | Có |
Ba mô-đun DAQM901A, DAQM903A và DAQM904A cùng mức 300 V, 1 A nhưng làm ba việc khác nhau. DAQM901A nối lần lượt từng kênh về DMM để đo. DAQM904A nối bất kỳ hàng nào với bất kỳ cột nào, cho phép nhiều thiết bị đo cùng truy cập nhiều điểm trên sản phẩm; ghép nhiều mô-đun có thể tạo ma trận 8×8, 4×16, tối đa 96 điểm giao trong một khung. DAQM903A thì không định tuyến tín hiệu đo mà đóng cắt tải.
DAQM907A là mô-đun đa chức năng bổ trợ cho DAQM903A trong các bài toán điều khiển: hai cổng vào/ra số 8 bit, bộ đếm tổng 100 kHz và hai ngõ ra tương tự ±12 V hoặc ±24 mA. Khi cần tín hiệu mức logic hoặc điện áp điều khiển thay vì tiếp điểm khô, DAQM907A phù hợp hơn.

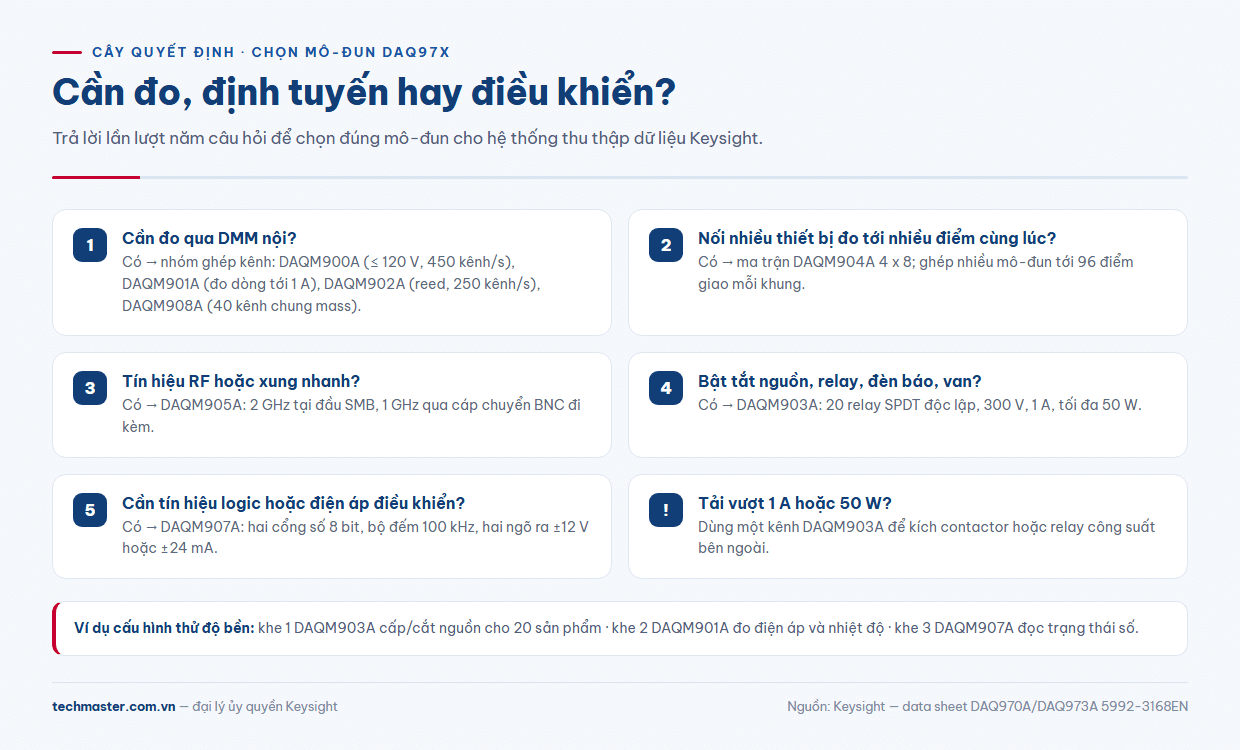

Cây quyết định: chọn mô-đun nào cho việc nào?
- Bạn cần đo tín hiệu bằng DMM nội? Nếu có, chỉ chọn trong nhóm ghép kênh. Điện áp không vượt 120 V và cần tốc độ: DAQM900A (450 kênh/s). Cần đo dòng trực tiếp tới 1 A không cần điện trở shunt ngoài: DAQM901A. Cần quét nhanh ở 300 V: DAQM902A (250 kênh/s, nhưng dòng chỉ 50 mA). Cần mật độ kênh chung mass như thử pin: DAQM908A (40 kênh).
- Bạn cần nối nhiều thiết bị đo tới nhiều điểm trên sản phẩm cùng lúc? Chọn ma trận DAQM904A.
- Tín hiệu là RF hoặc xung tốc độ cao? Chọn DAQM905A: băng thông 2 GHz tại đầu SMB, 1 GHz qua cáp chuyển BNC đi kèm.
- Bạn cần bật tắt nguồn, kích relay, đèn báo, van điện từ? Chọn Keysight DAQM903A, miễn là tải nằm trong giới hạn 300 V, 1 A và 50 W.
- Bạn cần tín hiệu điều khiển logic hoặc tương tự? Chọn DAQM907A.
Ghép DAQM903A với mô-đun khác trong một khung
Data sheet Keysight ghi rõ DAQM903A có thể kết hợp với mô-đun ma trận và ghép kênh để xây hệ chuyển mạch tùy biến. Một cấu hình thường gặp trong phòng thử độ bền:
- Khe 1 – DAQM903A: cấp và cắt nguồn theo chu kỳ cho tối đa 20 sản phẩm.
- Khe 2 – DAQM901A: đo điện áp ra và nhiệt độ của từng sản phẩm qua DMM nội; hai kênh dòng đo trực tiếp tới 1 A.
- Khe 3 – DAQM907A: đọc tín hiệu trạng thái số từ sản phẩm, đếm xung.
Với tải lớn hơn 1 A hoặc 50 W, nên dùng một kênh DAQM903A để kích cuộn dây của contactor hoặc relay công suất bên ngoài, đúng như ứng dụng “actuate external power relays” mà Keysight mô tả, thay vì đóng cắt trực tiếp tải lớn qua mô-đun.
Nếu hệ thống cần quy mô lớn hơn nhiều so với ba khe, dòng khung chuyển mạch 34980A là hướng tham khảo; xem bài hệ thống chuyển mạch đo kiểm Keysight 34980A.
DAQ970A hay DAQ973A cho DAQM903A?
Hai khung dùng chung bộ mô-đun, nên DAQM903A cắm được vào cả hai. Theo phần thông tin đặt hàng của Keysight, DAQ970A có giao tiếp USB và LAN, DAQ973A bổ sung GPIB. Hệ thống tự động cũ chạy trên bus GPIB nên chọn DAQ973A; hệ mới qua LAN dùng DAQ970A là đủ. So sánh chi tiết hai khung có ở bài so sánh DAQ970A và DAQ973A. Nếu bạn đang phân vân giữa các mô-đun ghép kênh, bài so sánh DAQM900A với DAQM901A, DAQM902A, DAQM908A đi sâu vào nhóm đó.
Những điểm cần kiểm tra trước khi đặt hàng
- Liệt kê điện áp, dòng và công suất của từng tải. Tải vượt 1 A hoặc 50 W cần relay trung gian.
- Xác định có cần đo qua DMM nội hay không. DAQM903A không đo; phải thêm mô-đun ghép kênh.
- Ước tính số chu kỳ đóng cắt ở tải định mức so với tuổi thọ điển hình 100 nghìn lần.
- Tổng số khe: tối đa ba mô-đun mỗi khung.
