Bộ nguồn DC Keysight E36154A và người anh em E36155A cùng thuộc dòng E36150 Series — hai model có chung công suất 800 W nhưng chia cửa sổ điện áp/dòng điện theo hai hướng hoàn toàn khác nhau. Chọn sai giữa hai máy này là lỗi tốn kém: bạn hoặc thiếu dòng cho tải công suất thấp áp, hoặc thiếu áp cho tải điện áp cao. Bài viết so sánh trực tiếp hai model theo thông số Keysight công bố, kèm cây quyết định để chốt đúng cấu hình ngay lần mua đầu.
Điểm mấu chốt: 800 W chung, cửa sổ V/A khác nhau
Dòng E36150 Series hiện có hai model, và khác biệt duy nhất về mặt ngõ ra là tỉ lệ điện áp – dòng điện:
- E36154A: 30 V / 80 A / 800 W — thiên về dòng lớn ở điện áp thấp.
- E36155A: 60 V / 40 A / 800 W — thiên về điện áp cao hơn với dòng bằng một nửa.
Cả hai đều là nguồn autoranging (tự chuyển dải). Đây là điểm kỹ thuật quan trọng nhất và cũng hay bị hiểu nhầm. Nguồn tuyến tính truyền thống có ngõ ra hình chữ nhật: 30 V × 80 A nghĩa là bạn phải mua máy 2.400 W. Nguồn autoranging trải công suất 800 W theo một đường cong: máy cấp được 80 A ở điện áp thấp, hoặc cấp 30 V ở dòng thấp hơn — nhưng không đồng thời cả hai ở mức tối đa.
Hệ quả thực tế: bạn phải tính điểm làm việc thật của tải, không phải lấy giá trị đỉnh nhân với nhau. Nếu tải chạy ở 12 V và cần 60 A, tích số là 720 W — nằm trong khả năng của E36154A. Nếu tải chạy ở 48 V và cần 15 A (720 W), E36154A không cấp nổi vì trần điện áp chỉ 30 V, phải chọn E36155A.

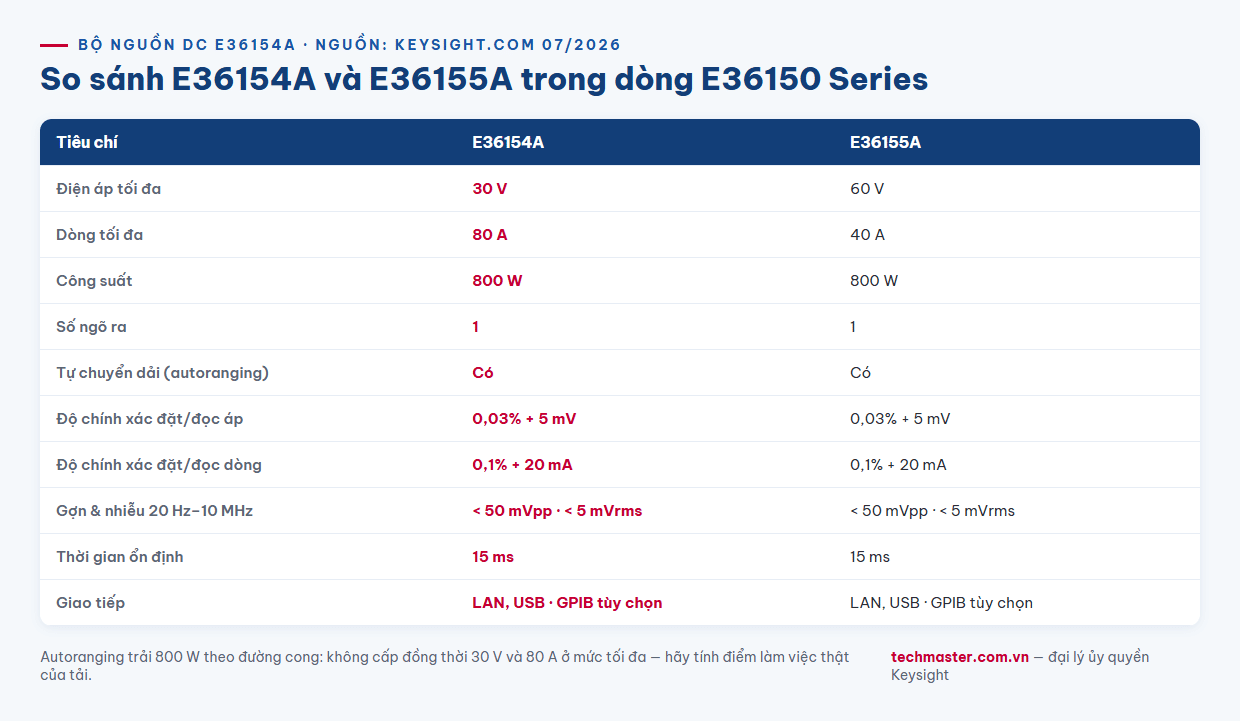

Bảng so sánh hai model E36150 Series
| Tiêu chí | E36154A | E36155A |
|---|---|---|
| Điện áp tối đa | 30 V | 60 V |
| Dòng tối đa | 80 A | 40 A |
| Công suất | 800 W | 800 W |
| Số ngõ ra | 1 | 1 |
| Tự chuyển dải | Có | Có |
| Độ chính xác đặt/đọc áp | 0,03% + 5 mV | 0,03% + 5 mV |
| Độ chính xác đặt/đọc dòng | 0,1% + 20 mA | 0,1% + 20 mA |
| Nhiễu & gợn (20 Hz–10 MHz) | < 50 mVpp / < 5 mVrms | < 50 mVpp / < 5 mVrms |
| Thời gian ổn định | 15 ms | 15 ms |
| Giao tiếp | LAN, USB (GPIB tùy chọn) | LAN, USB (GPIB tùy chọn) |
Nguồn: thông số Keysight công bố cho dòng E36150 Series. Độ chính xác đọc dòng ở dải thấp là 0,1% + 5 mA.
Những gì hai model giống hệt nhau
Vì cùng nền tảng, mọi tính năng ngoài cửa sổ V/A đều như nhau. Đây là phần quyết định giá trị sử dụng và cũng là lý do dòng E36150 đắt hơn nguồn phổ thông cùng công suất:
- Cảm biến từ xa 4 dây (remote sense) — bù sụt áp trên dây dẫn. Với ngõ ra 80 A, sụt áp trên cáp là vấn đề thật: chỉ 20 mΩ điện trở dây đã gây sai lệch 1,6 V tại tải. Không có remote sense, con số hiển thị trên máy không phải điện áp tải nhận được.
- Chế độ LIST — chạy chuỗi mức điện áp/dòng theo kịch bản lập sẵn, dùng cho thử nghiệm chu trình và mô phỏng biến động nguồn.
- Data logger tích hợp — ghi lại V/I theo thời gian ngay trên máy, không cần PC trung gian cho các phép thử dài.
- Tốc độ tăng/giảm điều chỉnh được (adjustable slew rate) — kiểm soát dốc điện áp khi bật/tắt, quan trọng khi thử tải nhạy với quá độ.
- Bộ bảo vệ đầy đủ: quá áp (OVP), quá dòng (OCP) và quá nhiệt (OTP), đều đặt được ngưỡng.
- Độ ồn thấp — dưới 36 dBA khi không tải và đỉnh dưới 63 dBA khi đầy tải, tiêu chí đáng cân nhắc cho phòng lab đặt cạnh khu làm việc.
Nhóm tính năng LIST + data logger + slew rate là điều tách Keysight E36154A khỏi nguồn bench thông thường: máy không chỉ cấp điện, nó chạy được kịch bản thử nghiệm — bao gồm tạo quá độ nguồn phức theo các chuẩn thử ô tô.
Chọn E36154A khi nào?
Cấu hình 30 V / 80 A đúng cho các tải dòng lớn, áp thấp. Nhóm ứng dụng điển hình tại Việt Nam:
- Thử nghiệm pin và module pin 12 V / 24 V — sạc, xả mô phỏng, kiểm tra BMS. Dòng nạp lớn ở điện áp dưới 30 V là đúng vùng làm việc của máy.
- Bo mạch công suất và biến tần điện áp thấp — nơi dòng đỉnh khi khởi động vượt xa dòng danh định.
- Thử nghiệm hệ thống điện 12 V/24 V trên xe — kết hợp LIST mode để tạo dạng quá độ, kiểm tra ECU hoặc phụ tải chịu được sụt áp khởi động hay không.
- Động cơ DC, servo và bơm điện áp thấp — dòng khởi động cao, cần nguồn không sập khi tải đóng đột ngột.
Chọn E36155A khi nào?
Cấu hình 60 V / 40 A phù hợp khi điện áp làm việc vượt 30 V:
- Hệ 48 V trong viễn thông, trung tâm dữ liệu và xe điện nhẹ.
- Chuỗi pin nhiều cell nối tiếp có điện áp danh định 36–58 V.
- Mạch điều khiển công suất cấp nguồn bus 48 V.
Nguyên tắc gọn: chọn theo điện áp trước, dòng sau. Trần điện áp là ràng buộc cứng — nếu tải cần 48 V thì mọi mức dòng của E36154A đều vô nghĩa. Ngược lại, nếu tải chạy 12 V, chọn E36155A đồng nghĩa với việc bạn trả tiền cho vùng điện áp không dùng tới và mất một nửa dòng khả dụng.
Cây quyết định bốn bước
- Điện áp làm việc cao nhất của tải là bao nhiêu? Trên 30 V → E36155A, dừng tại đây. Dưới 30 V → sang bước 2.
- Dòng đỉnh (không phải dòng trung bình) là bao nhiêu? Trên 40 A → E36154A là lựa chọn duy nhất trong dòng. Dưới 40 A → cả hai đều chạy được, chọn theo dư địa điện áp tương lai.
- Tích V × I tại điểm làm việc thật có vượt 800 W không? Có → cần model công suất cao hơn hoặc ghép nhiều nguồn, vì autoranging không tạo thêm công suất.
- Có cần chạy kịch bản thử tự động không? Có → tận dụng LIST mode và data logger; đặt kèm tùy chọn GPIB nếu hệ đo hiện tại dùng chuẩn này.
Với phần lớn phòng thử pin, xưởng điện tử công suất và phòng lab ô tô tại Việt Nam, E36154A 30 V / 80 A là cấu hình phủ được nhiều bài thử nhất. Hai bài cùng cụm bổ sung góc nhìn ứng dụng: 5 ứng dụng bộ nguồn E36154A trong phòng lab và E36154A trong 5 ngành. Toàn bộ danh mục có tại hệ thống thiết bị đo lường Techmaster.
Câu hỏi thường gặp
Bộ nguồn DC Keysight E36154A có thông số ngõ ra bao nhiêu?

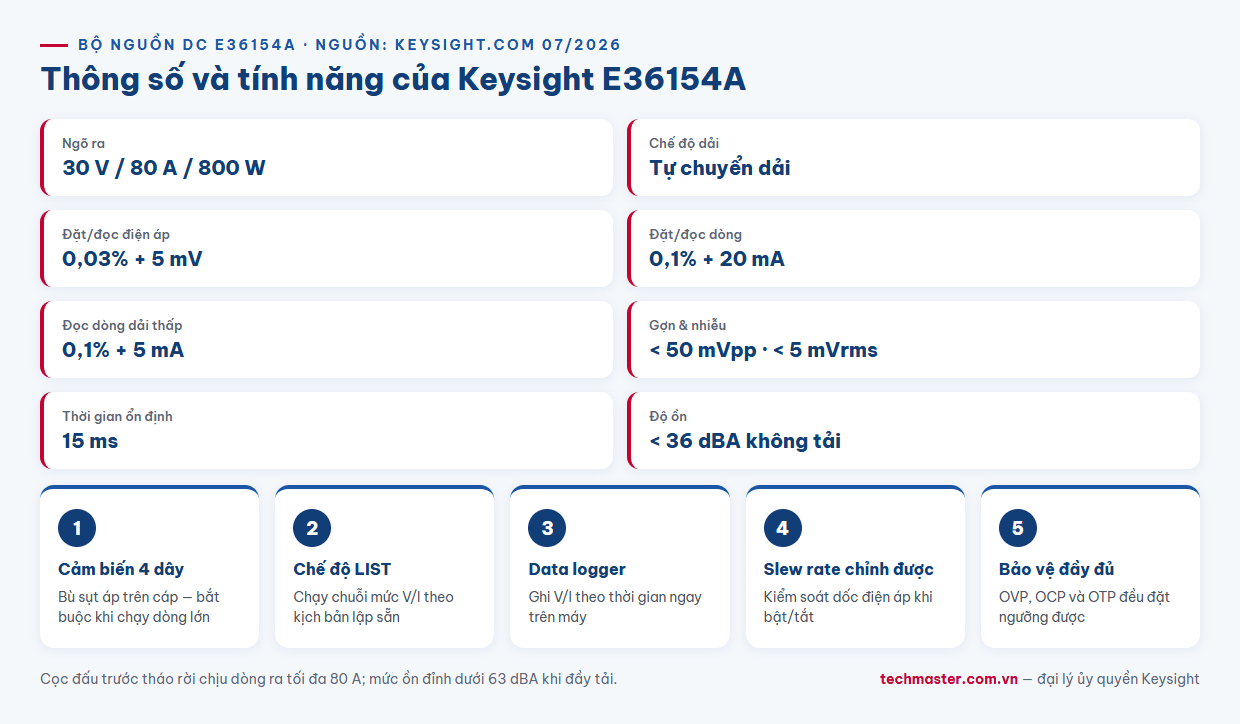

E36154A là nguồn DC để bàn tự chuyển dải với một ngõ ra 30 V, 80 A, công suất 800 W. Độ chính xác đặt và đọc điện áp là 0,03% + 5 mV, dòng là 0,1% + 20 mA. Gợn và nhiễu trong dải 20 Hz đến 10 MHz nhỏ hơn 50 mV đỉnh-đỉnh và nhỏ hơn 5 mV hiệu dụng, thời gian ổn định 15 ms.
Nên chọn E36154A hay E36155A?
Hai model cùng công suất 800 W nhưng chia cửa sổ khác nhau: E36154A cho 30 V/80 A, E36155A cho 60 V/40 A. Hãy chọn theo điện áp trước — nếu tải làm việc trên 30 V thì bắt buộc dùng E36155A. Nếu tải dưới 30 V và cần dòng lớn, ví dụ thử pin 12 V hoặc 24 V, E36154A là lựa chọn đúng.
