Một máy phân tích phổ để bàn không giúp được gì khi sự cố nằm trên nóc nhà, trong hầm tàu điện hay giữa cánh đồng đặt trạm phát. Đó là khoảng trống mà dòng FieldFox lấp vào: năng lực đo cỡ phòng lab, đóng gói trong một thiết bị 3,6 kg. Bài viết này xem xét Keysight N9918D qua lăng kính ngành nghề — ai dùng, dùng vào việc gì, và vì sao chọn cấu hình 26,5 GHz.
Keysight N9918D làm được những gì?

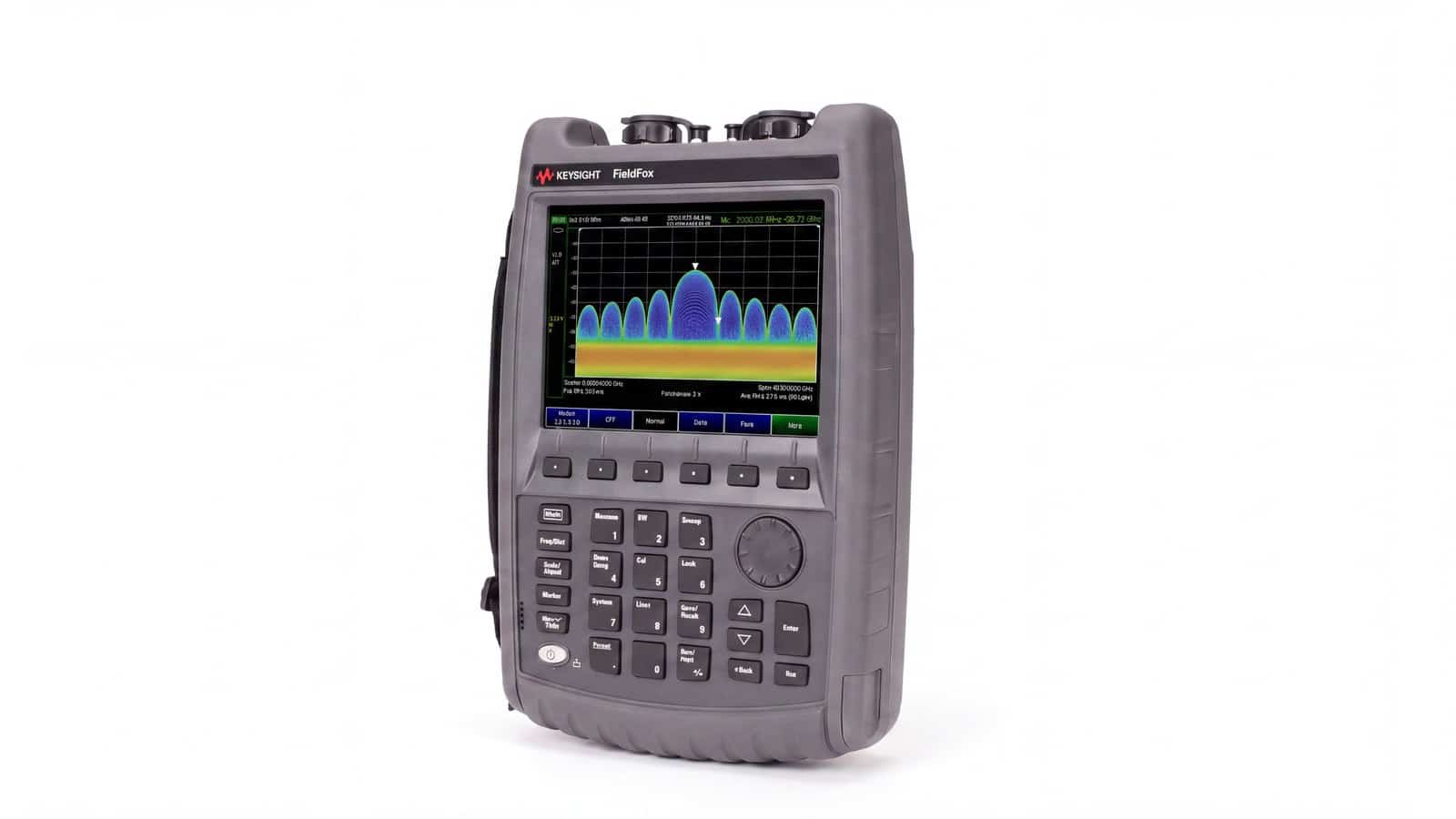

N9918D là máy phân tích kết hợp cầm tay thuộc lớp FieldFox, đo từ 9 kHz đến 26,5 GHz. Điểm đáng chú ý không nằm ở dải tần, mà ở chỗ nó gộp nhiều chức năng vào một thân máy: phân tích phổ, phân tích mạng vector (tuỳ chọn), kiểm tra cáp và anten, tạo xung và đo công suất.

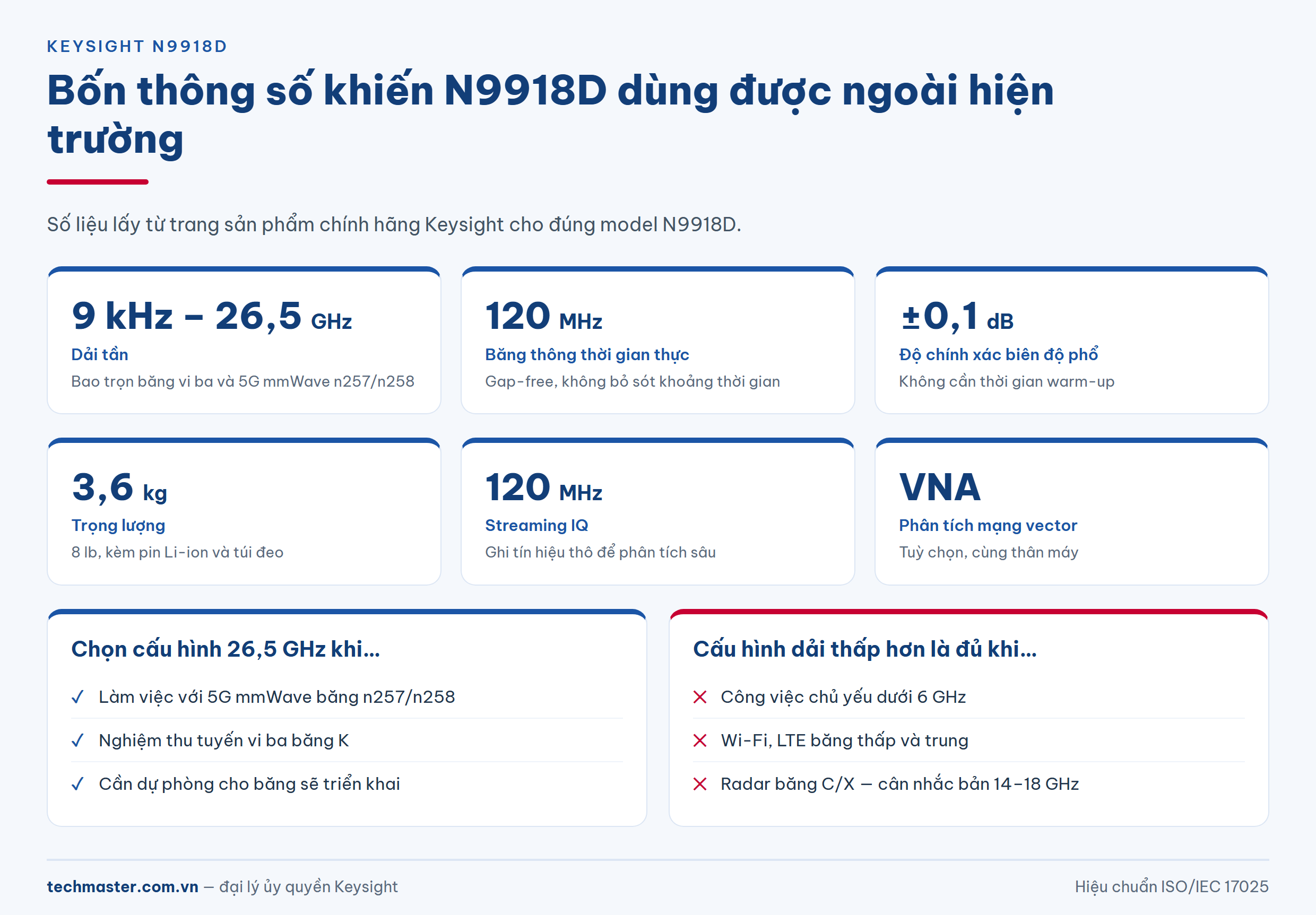

| Hạng mục | Giá trị |
|---|---|
| Dải tần | 9 kHz – 26,5 GHz |
| Băng thông phân tích thời gian thực | tới 120 MHz, gap-free |
| Băng thông streaming IQ | tới 120 MHz |
| Độ chính xác biên độ phổ | ±0,1 dB, không cần warm-up |
| Khả năng VNA | có (tuỳ chọn) |
| Trọng lượng | 3,6 kg (8 lb) |

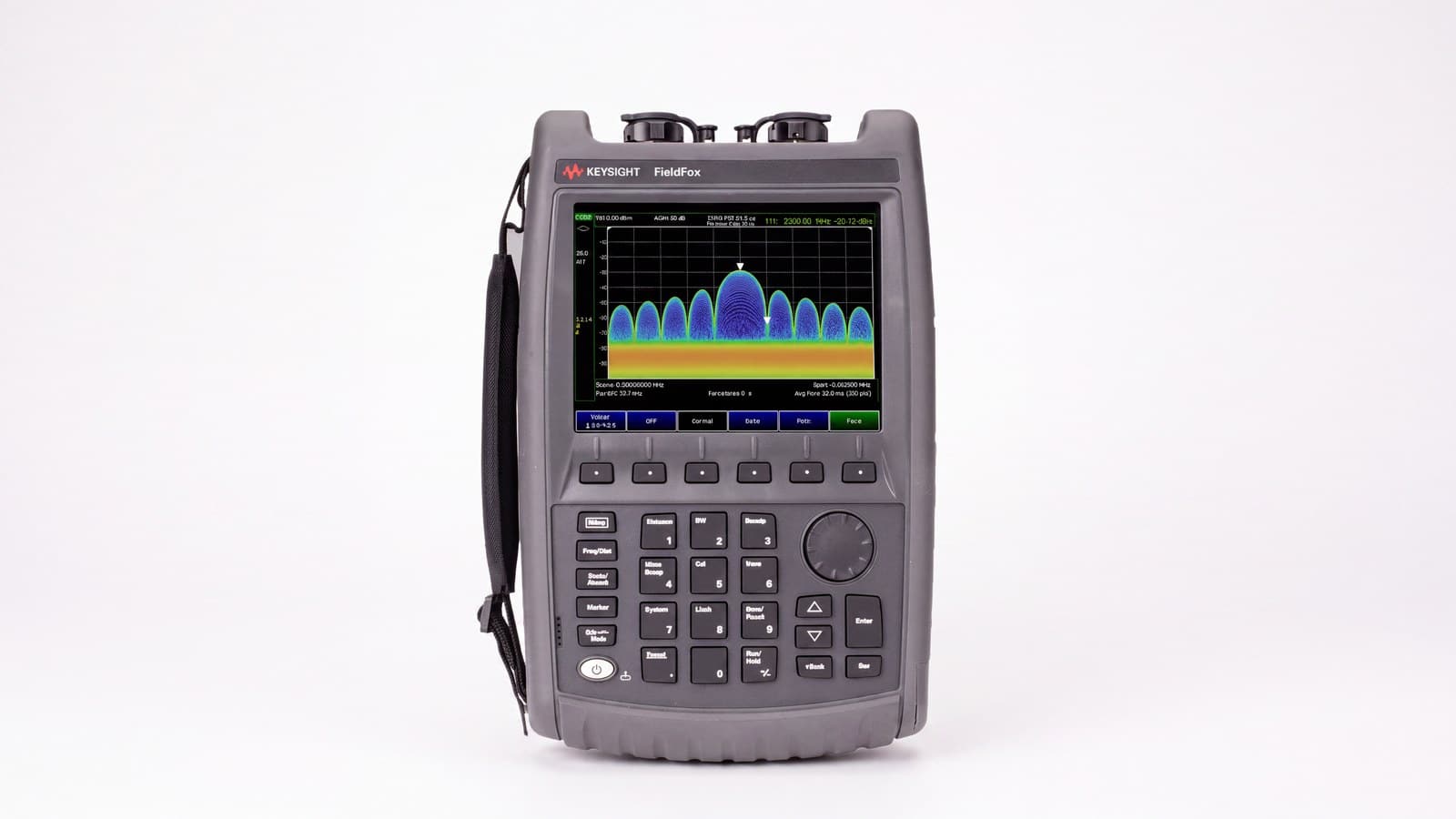

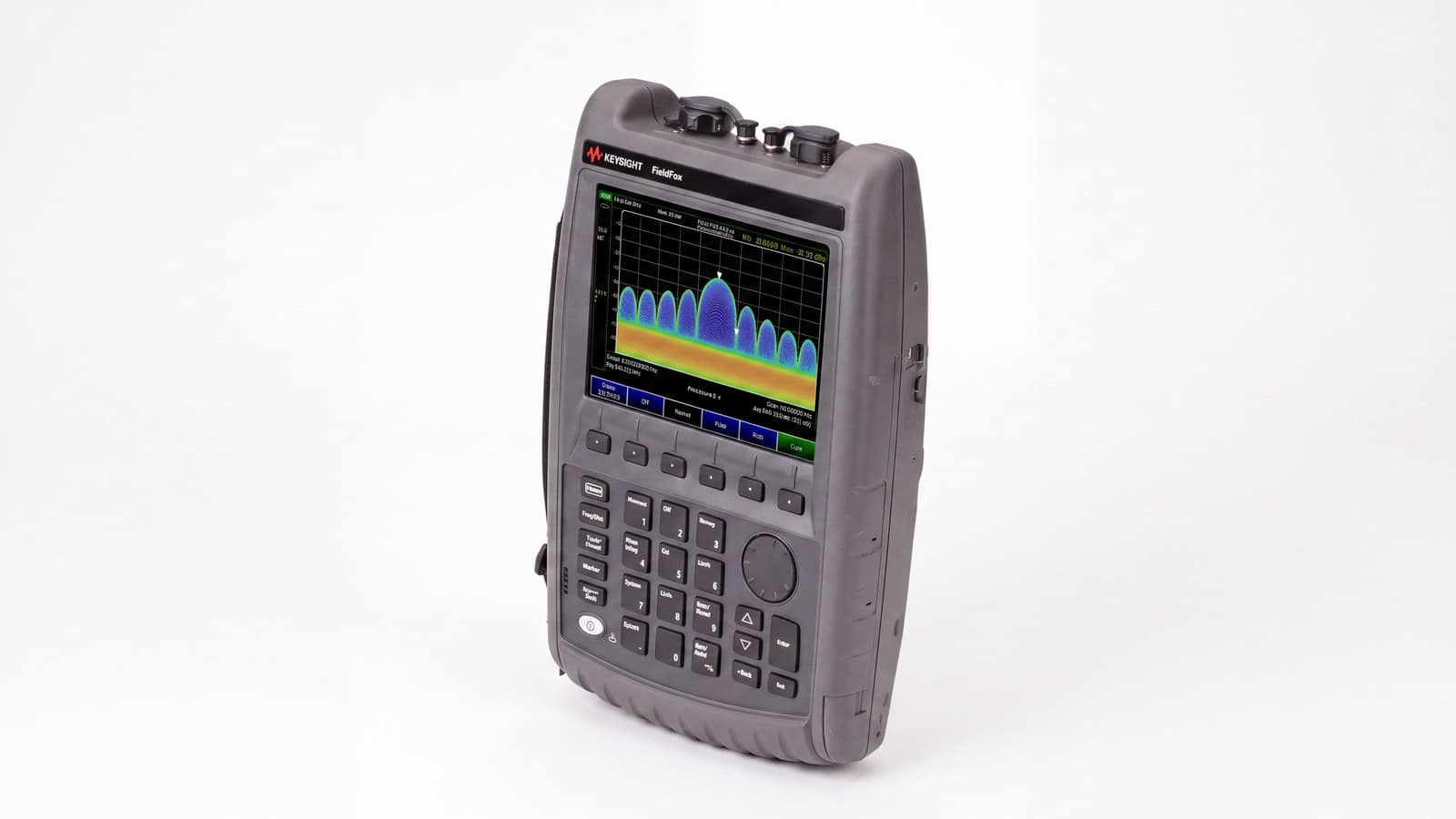

| Thiết kế | chắc chắn, chống chịu thời tiết, màn hình cảm ứng |
Hai thông số cần được đọc kỹ. ±0,1 dB không cần warm-up nghĩa là bạn bật máy và đo ngay — với công việc hiện trường, chờ 30 phút cho máy ổn định nhiệt là điều không ai làm được khi đang treo trên cột anten. 120 MHz thời gian thực gap-free nghĩa là máy không bỏ sót khoảng thời gian nào giữa các lần quét, điều kiện bắt buộc để bắt tín hiệu chớp nhoáng.

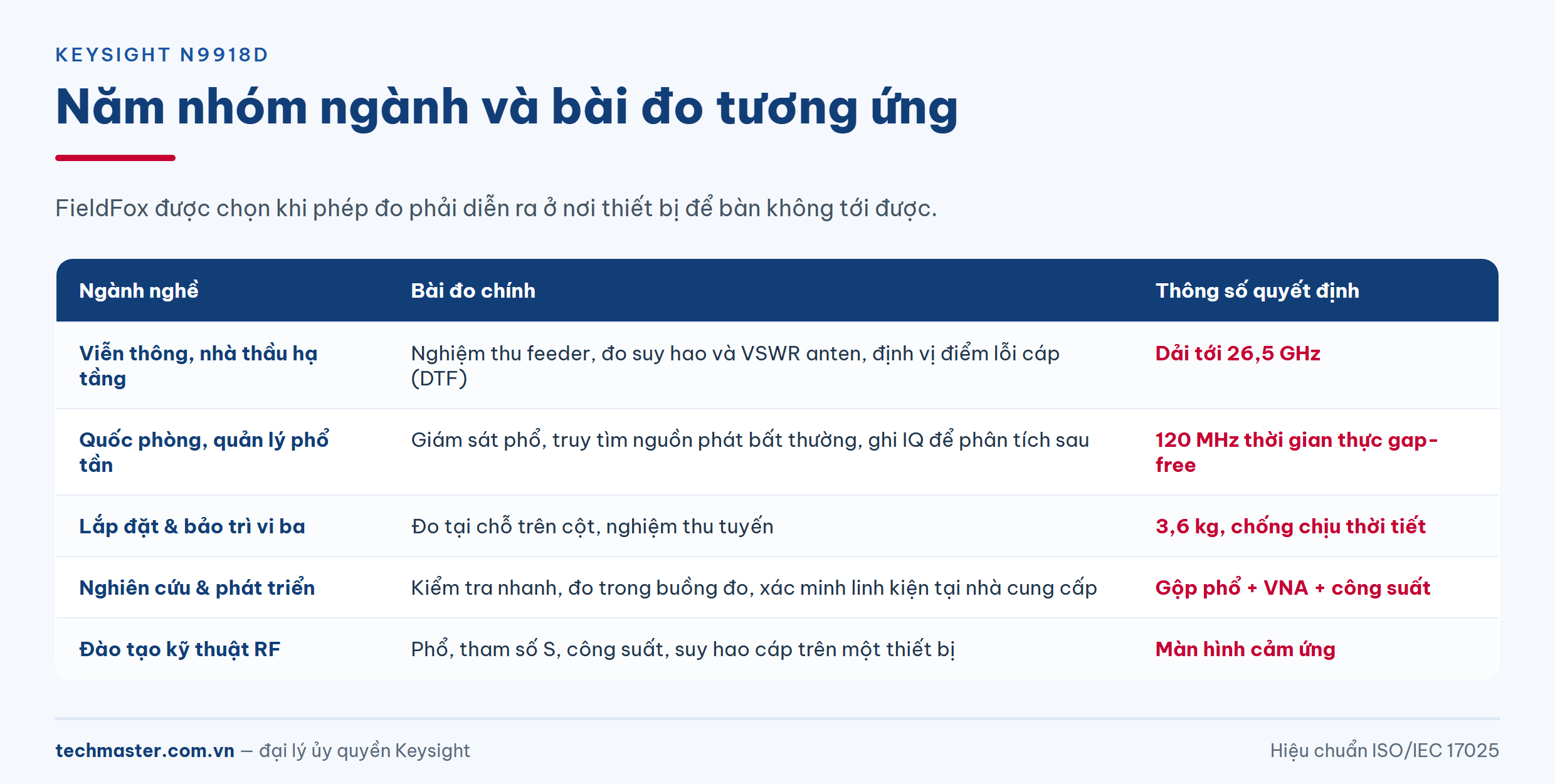

Năm ngành nghề và bài đo tương ứng
1. Viễn thông và nhà thầu hạ tầng mạng
Đây là nhóm dùng FieldFox nhiều nhất tại Việt Nam. Công việc điển hình gồm nghiệm thu tuyến feeder, đo suy hao và tỉ số sóng đứng của anten, và định vị điểm lỗi trên cáp bằng phép đo DTF (khoảng cách tới điểm lỗi). Thay vì tháo cáp mang về, kỹ thuật viên đo tại chỗ và biết lỗi nằm ở mét thứ bao nhiêu.
Dải tới 26,5 GHz bao trọn các băng vi ba điểm-điểm và phần lớn băng 5G mmWave đang triển khai. Với công việc trong nhà và các băng thấp hơn, một máy phân tích mạng để bàn vẫn cho độ chính xác tốt hơn — xem thêm Keysight E5063A trong 6 ngành để so sánh hai cách tiếp cận.
2. Quốc phòng, an ninh và quản lý phổ tần
Nhiệm vụ chính là giám sát phổ và truy tìm nguồn phát bất thường. Ở đây, 120 MHz băng thông thời gian thực gap-free là tính năng cốt lõi chứ không phải tuỳ chọn dễ chịu: tín hiệu nhảy tần hoặc phát ngắt quãng chỉ hiện ra nếu máy không có khoảng mù giữa các lần quét. Khả năng streaming IQ 120 MHz cho phép ghi lại tín hiệu thô để phân tích sâu về sau bằng phần mềm chuyên dụng.
3. Lắp đặt và bảo trì hệ thống vi ba
Với đội lắp đặt, thiết kế chống chịu thời tiết và trọng lượng 3,6 kg quyết định máy có được mang lên hiện trường hay không. Máy dùng pin Li-ion sạc lại, kèm túi mềm có quai đeo và đai đeo vai — cấu hình thiết kế để leo cột chứ không phải để đặt trên bàn.
4. Nghiên cứu và phát triển
Trong R&D, N9918D thường đóng vai trò máy thứ hai: dùng để kiểm tra nhanh, đo tại chỗ trong buồng đo, hoặc mang tới nhà cung cấp để xác minh linh kiện. Việc gộp phân tích phổ, VNA và đo công suất trong một thân máy giúp giảm số thiết bị phải mang theo khi làm việc ngoài phòng lab chính.
5. Đào tạo kỹ thuật RF
Các trường kỹ thuật và trung tâm đào tạo dùng FieldFox để sinh viên tiếp cận nhiều khái niệm đo lường trên cùng một thiết bị: phổ, tham số S, công suất, suy hao cáp. Màn hình cảm ứng và giao diện quản lý tệp trực quan rút ngắn thời gian làm quen.
Chọn cấu hình FieldFox: 26,5 GHz có phải lúc nào cũng cần?
Không. Dải tần là yếu tố ảnh hưởng lớn nhất tới chi phí, nên hãy chọn theo băng tần công việc thực tế:
- Dưới 6 GHz — đủ cho phần lớn công việc di động mặt đất, Wi-Fi, LTE băng thấp và trung. Cấu hình 26,5 GHz là thừa.
- Tới 14–18 GHz — phù hợp với nhiều tuyến vi ba và radar băng C/X.
- Tới 26,5 GHz — cần khi làm việc với 5G mmWave băng n257/n258, tuyến vi ba băng K, hoặc khi cần dự phòng cho các băng sẽ triển khai trong vài năm tới.
Nếu bạn muốn đối chiếu với một cấu hình FieldFox khác cùng dải 26,5 GHz, bài Đánh giá Keysight N9938A FieldFox: 6 điểm nổi bật ở 26,5 GHz phân tích một lựa chọn song song.
Ba lưu ý khi triển khai đo hiện trường
Hiệu chuẩn tại đầu cáp, không phải tại cổng máy. Mọi phép đo cáp và anten chỉ có ý nghĩa nếu mặt phẳng chuẩn được dời ra tới điểm bạn thực sự quan tâm. Bỏ qua bước này, bạn đang đo cả sợi jumper của mình.
Quản lý pin theo ca làm việc. Đo phổ liên tục tiêu thụ nhiều năng lượng hơn đo cáp. Với ca làm cả ngày trên nhiều trạm, hãy chuẩn bị pin dự phòng.
Bảo vệ đầu nối. Ở 26,5 GHz, đầu nối là bộ phận mỏng manh nhất của hệ đo. Dùng đầu chuyển hi sinh (adapter bảo vệ) và kiểm tra định kỳ — thay một adapter rẻ hơn nhiều so với sửa cổng máy.
Kết luận
Giá trị của Máy Phân Tích RF & Vi Sóng Cầm Tay FieldFox Keysight N9918D không nằm ở việc nó thay thế thiết bị để bàn — nó không thay thế. Giá trị nằm ở chỗ nó đưa được phép đo tin cậy tới nơi mà thiết bị để bàn không tới được, với độ chính xác ±0,1 dB ngay khi bật máy và khả năng bắt tín hiệu thời gian thực 120 MHz.
Nếu công việc của bạn chủ yếu trong nhà và dưới 6 GHz, hãy cân nhắc cấu hình dải thấp hơn để tối ưu ngân sách. Bạn có thể xem toàn bộ cấu hình tại chuyên mục Máy Phân Tích RF & Vi Sóng Cầm Tay FieldFox, hoặc liên hệ Techmaster để được tư vấn chọn dải tần và tuỳ chọn VNA phù hợp với Keysight N9918D.
