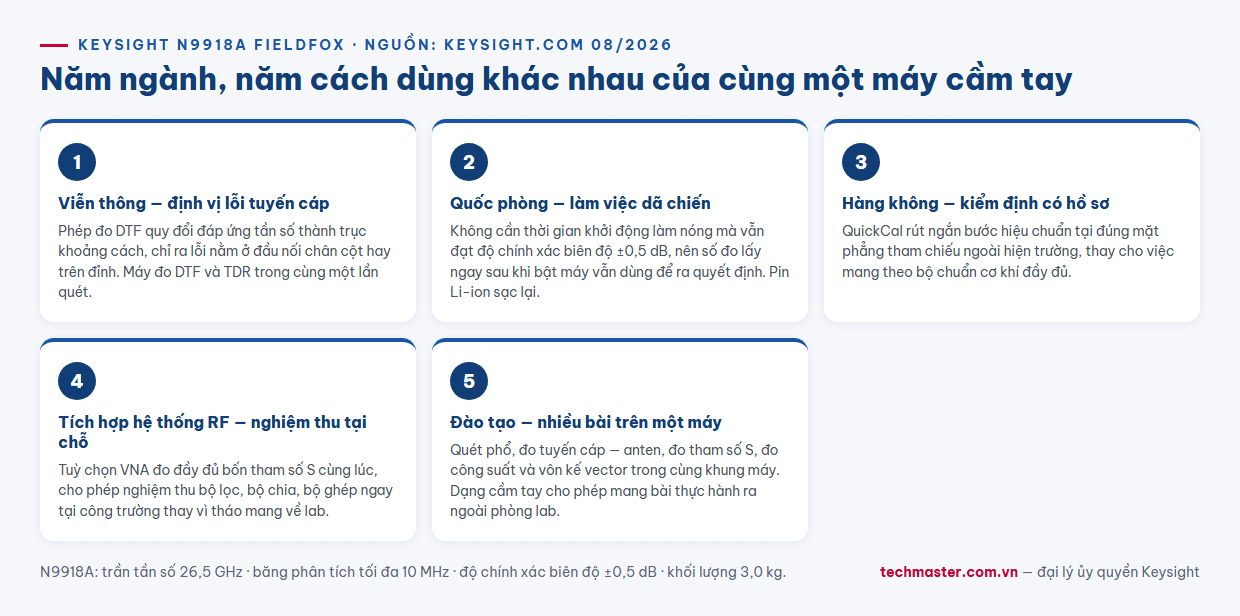

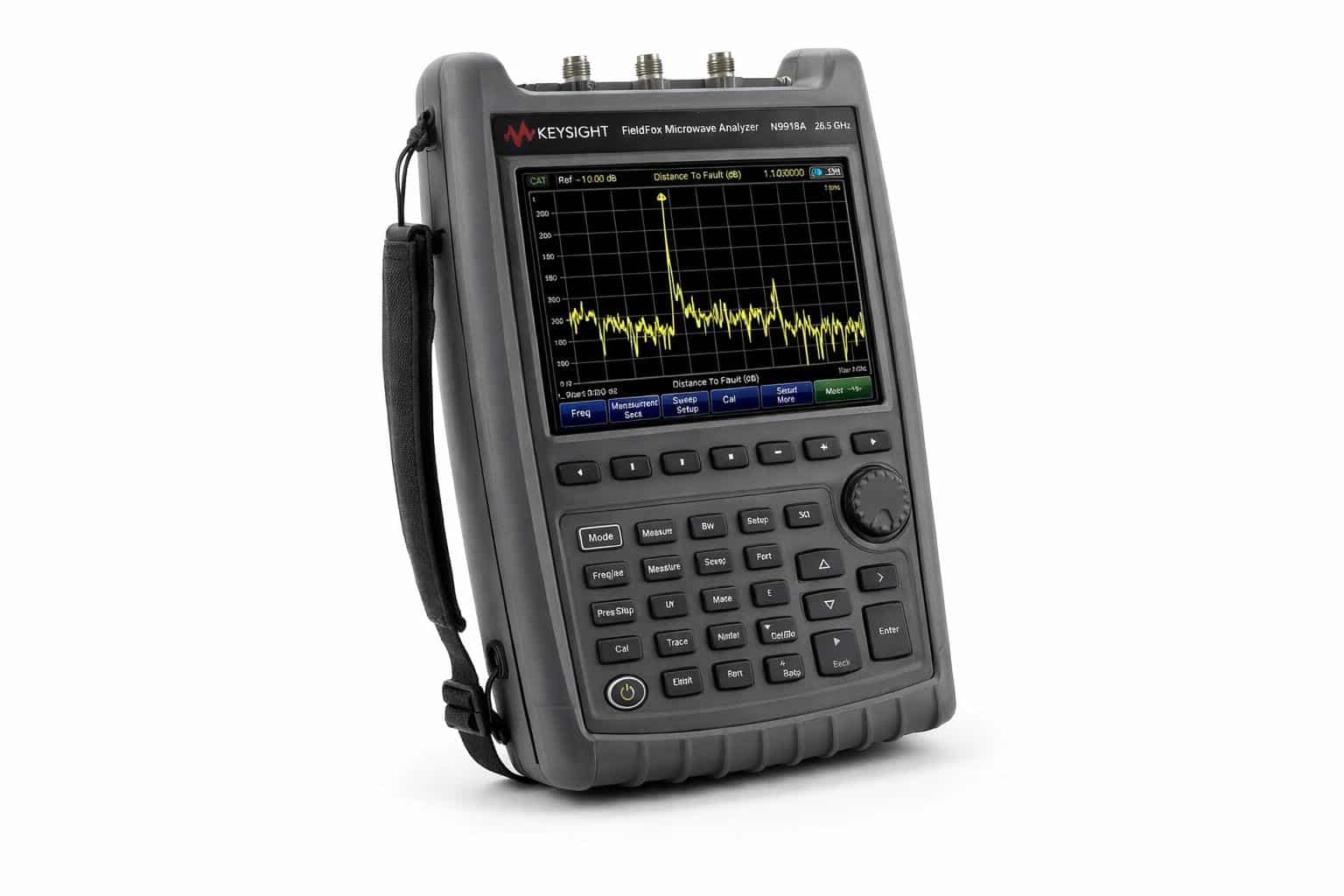

Cùng một thiết bị đo, nhưng kỹ sư viễn thông leo cột và kỹ thuật viên bảo trì radar dùng nó theo hai cách hoàn toàn khác nhau. Bài viết này xem máy phân tích phổ cầm tay Keysight N9918A dưới góc nhìn của năm ngành, mỗi ngành kèm bài đo đặc trưng và lý do các thông số Keysight công bố — trần tần số 26,5 GHz, độ chính xác biên độ ±0,5 dB và khối lượng 3,0 kg — có ý nghĩa với công việc đó.
1. Viễn thông: lắp đặt và bảo trì hệ thống cáp — anten
Đây là ngành sử dụng FieldFox nhiều nhất, và bài đo trung tâm là xác định vị trí lỗi trên tuyến phi-đơ (DTF).
Vấn đề thực tế của kỹ thuật viên trạm là thế này: chỉ số công suất phản xạ tại chân cột cho biết tuyến có lỗi, nhưng không cho biết lỗi nằm ở đâu — đầu nối dưới chân cột, một điểm bị nước vào ở giữa tuyến, hay chính anten trên đỉnh. Trèo lên kiểm tra từng điểm là công việc tốn giờ và có rủi ro an toàn.

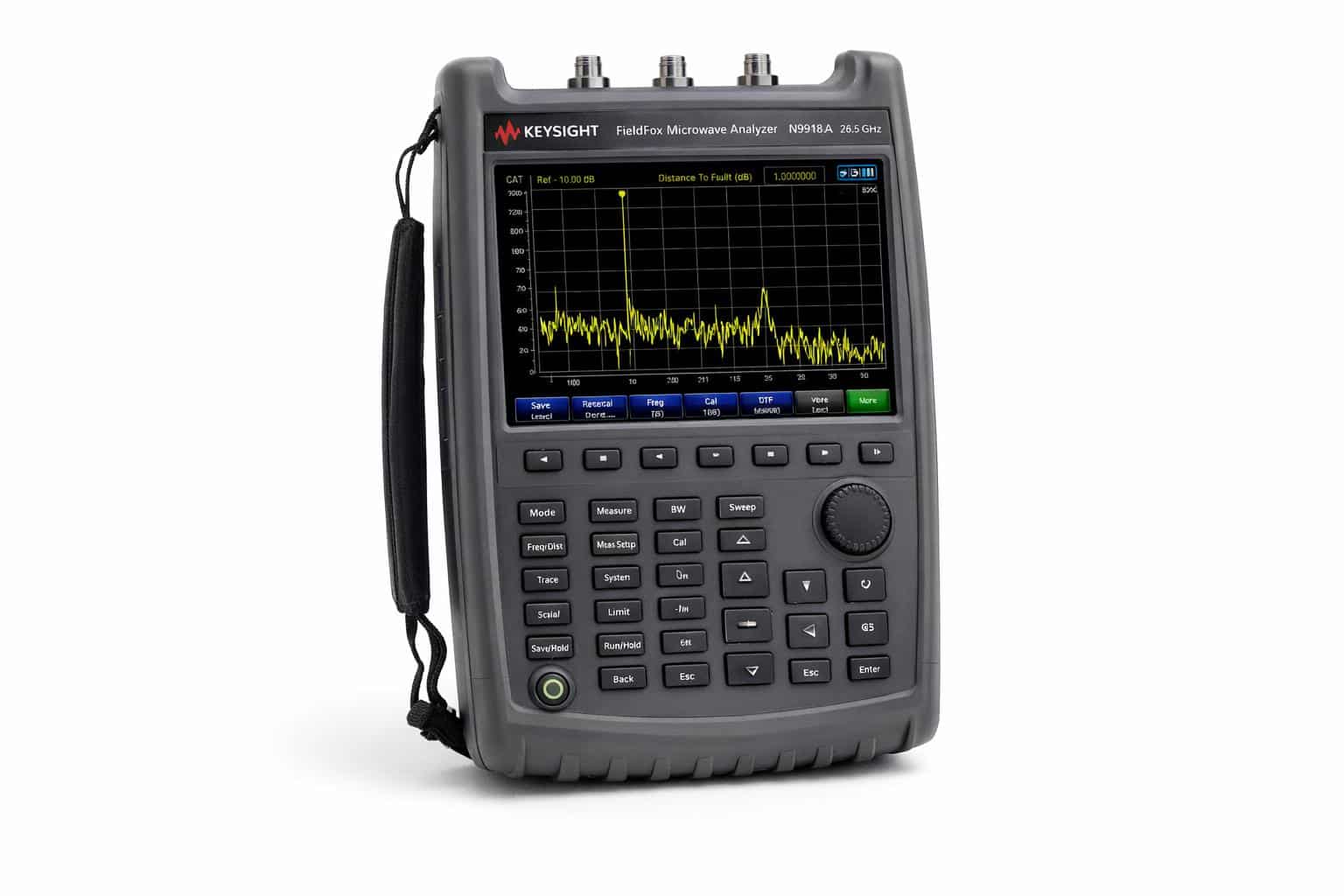

Phép đo DTF trả lời trực tiếp câu hỏi vị trí bằng cách quy đổi đáp ứng tần số thành trục khoảng cách. Keysight công bố N9918A đo DTF và TDR trong cùng một lần quét, nên bạn có cả hai góc nhìn về cùng một tuyến mà không phải đo lại. Trên màn hình máy, người vận hành đọc được vạch đỉnh ứng với điểm suy hao bất thường và khoảng cách tới nó tính từ đầu đo.
Hai thông số phụ trợ quan trọng ở đây là hệ số vận tốc của cáp và suy hao trên mét — cả hai đều nhập được vào máy, và nhập sai sẽ làm sai vị trí quy đổi. Đây là nguồn lỗi phổ biến nhất khi kết quả DTF không khớp với thực địa.
2. Quốc phòng và an ninh: bảo trì hệ thống vi sóng ngoài hiện trường
Với hệ thống thông tin quân sự và radar, đặc điểm chi phối là điều kiện làm việc chứ không phải độ khó của phép đo.
Keysight công bố N9918A không cần thời gian khởi động làm nóng và đạt độ chính xác biên độ ±0,5 dB. Đặc tính “không cần làm nóng” thường bị xem nhẹ nhưng lại quyết định ở hiện trường: thiết bị để bàn thông thường cần vài chục phút ổn định nhiệt trước khi số đo đáng tin, còn công việc dã chiến hiếm khi có khoảng thời gian đó. Bật máy và đo được ngay nghĩa là kết quả lấy trong mười phút đầu vẫn dùng để ra quyết định.
Trần tần số 26,5 GHz phủ phần lớn các băng vi sóng dùng trong radar và liên lạc vệ tinh, còn khối lượng 3,0 kg là ngưỡng một người mang theo được cùng với các trang bị khác. Máy dùng pin Li-ion sạc lại, nên không phụ thuộc nguồn điện lưới tại điểm đo.
3. Hàng không: kiểm tra thiết bị dẫn đường và thông tin mặt đất
Ngành hàng không đặt ra yêu cầu riêng: phép đo phải lặp lại được và có hồ sơ, vì kết quả gắn với chu kỳ kiểm định thiết bị.
Ở đây tính năng hiệu chuẩn QuickCal có vai trò lớn hơn người ta nghĩ. Phép đo phản xạ chính xác đòi hỏi hiệu chuẩn tại đúng mặt phẳng tham chiếu — tức là ở đầu cáp đo, nơi thiết bị được đấu vào — chứ không phải tại cổng máy. Mang theo bộ chuẩn cơ khí đầy đủ ra sân bay và thực hiện tuần tự các bước là việc chậm và dễ sai. QuickCal rút ngắn bước này ngay tại chỗ.
Tổ hợp chế độ đo cũng phù hợp với công việc kiểm định: cùng một máy vừa quét phổ để kiểm tra phát xạ ngoài băng của khối phát, vừa đo tuyến cáp — anten, vừa đo công suất khi có tuỳ chọn máy đo công suất. Giảm số thiết bị mang theo đồng nghĩa giảm số giấy chứng nhận hiệu chuẩn phải quản lý.
4. Sản xuất và tích hợp hệ thống RF: đo tham số S ngay tại nơi lắp đặt
Với đơn vị lắp đặt và tích hợp, giá trị lớn nhất nằm ở tuỳ chọn phân tích mạng vector hai cổng.
Keysight công bố N9918A đo được đầy đủ bốn tham số S cùng lúc khi có tuỳ chọn VNA. Điều này cho phép nghiệm thu một khối thụ động — bộ lọc, bộ chia, bộ ghép định hướng — ngay tại công trường thay vì phải tháo mang về phòng lab. Bạn đo được cả suy hao truyền qua và phản xạ ở hai đầu trong một lần đấu nối.
Khác biệt thực tế nằm ở quy trình nghiệm thu. Khi phát hiện một khối không đạt tại chỗ, đơn vị lắp đặt xử lý ngay trong cùng ca làm việc; nếu phải mang về đo, tiến độ trượt ít nhất một chu kỳ vận chuyển và phải huy động lại nhân sự lên công trình. Băng phân tích tối đa 10 MHz mà Keysight công bố đáp ứng phần lớn phép đo đặc tính của các khối thụ động dạng này.
5. Đào tạo kỹ thuật RF: một máy phủ nhiều bài thực hành
Trong môi trường đào tạo, bài toán không phải là độ chính xác cực hạn mà là số bài thực hành trên mỗi thiết bị đầu tư.
N9918A phủ được nhiều nội dung trong cùng một khung máy: quét phổ và quan sát hài, đo tuyến cáp — anten, đo tham số S khi có tuỳ chọn VNA, đo công suất và đo vôn kế vector. Sinh viên tiếp cận các khái niệm phản xạ, suy hao và tham số S trên thiết bị đúng loại đang dùng ngoài ngành, thay vì trên mô hình mô phỏng.
Dạng máy cầm tay cũng thay đổi cách tổ chức lớp: bài thực hành mang ra ngoài phòng lab được, chẳng hạn đo tuyến cáp thật trong khuôn viên trường. Đây là điều máy để bàn không làm được, và nó khiến khái niệm “vị trí lỗi trên tuyến” trở nên cụ thể với người học.

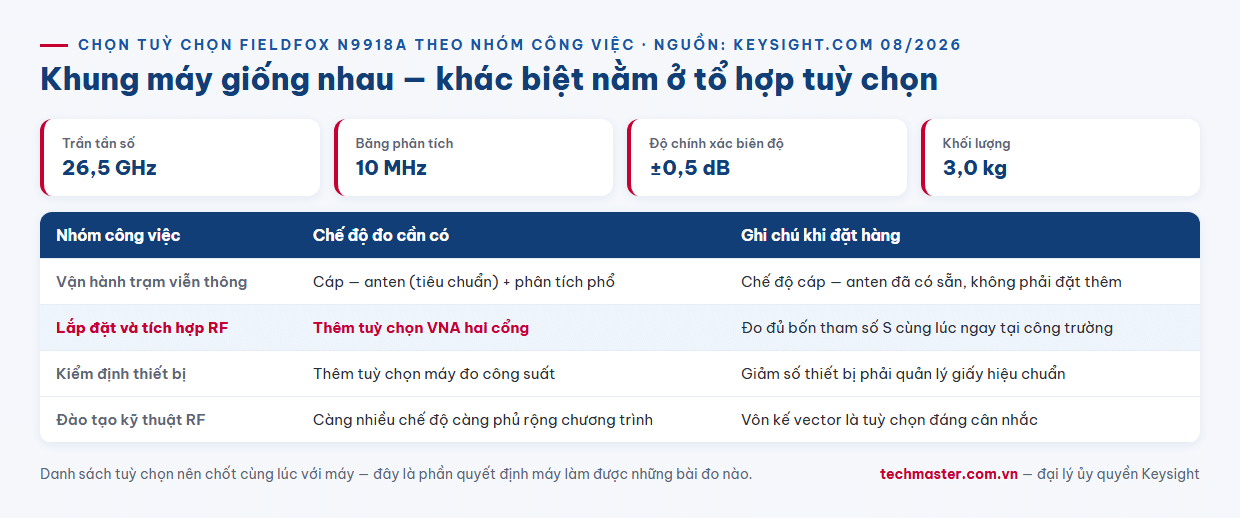

Chọn cấu hình theo ngành như thế nào
Khác biệt giữa các ngành ở trên chủ yếu nằm ở tổ hợp tuỳ chọn chứ không ở khung máy. Chế độ đo cáp — anten là tính năng tiêu chuẩn, còn phân tích mạng vector, phân tích phổ, máy đo công suất và vôn kế vector là các tuỳ chọn cần đặt thêm.
Nguyên tắc thực hành: đơn vị vận hành trạm viễn thông thường chỉ cần chế độ cáp — anten cộng phân tích phổ; đơn vị lắp đặt và tích hợp cần thêm tuỳ chọn VNA; còn đơn vị kiểm định thiết bị nên tính cả tuỳ chọn đo công suất. Danh sách tuỳ chọn nên chốt cùng lúc với máy, vì đây là phần quyết định máy làm được những bài đo nào.
Đọc thêm về N9918A
Bài đánh giá chi tiết N9918A FieldFox phân tích sâu các điểm nổi bật kỹ thuật. Bài so sánh N9918A với các model FieldFox cùng dòng giúp chọn đúng trần tần số, còn bài sáu ứng dụng hiện trường đi vào từng phép đo cụ thể. Danh mục đầy đủ nằm ở trang thiết bị đo lường.
Mua Keysight N9918A chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời. Xem cấu hình và giá tại trang Keysight N9918A FieldFox 26,5 GHz, hoặc liên hệ đội kỹ thuật để chọn tổ hợp tuỳ chọn phù hợp với nhóm công việc của đơn vị.
Câu hỏi thường gặp
N9918A đo được tới tần số bao nhiêu?
Keysight công bố trần tần số 26,5 GHz cho N9918A, phủ phần lớn các băng vi sóng dùng trong radar, liên lạc vệ tinh và hệ thống viễn thông. Băng phân tích tối đa là 10 MHz. Máy nặng 3,0 kg và dùng pin Li-ion sạc lại nên mang theo và làm việc được ở nơi không có nguồn điện lưới.
Vì sao đặc tính không cần làm nóng lại quan trọng ngoài hiện trường?
Thiết bị để bàn thông thường cần vài chục phút ổn định nhiệt trước khi số đo đáng tin, trong khi công việc dã chiến hiếm khi có khoảng thời gian đó. Keysight công bố N9918A đạt độ chính xác biên độ ±0,5 dB mà không cần thời gian khởi động làm nóng, nghĩa là kết quả lấy trong mười phút đầu sau khi bật máy vẫn dùng được để ra quyết định.
Phép đo DTF cần nhập thông số gì để cho kết quả đúng?
Hai thông số quyết định là hệ số vận tốc của cáp và suy hao trên mét, cả hai đều nhập được vào máy. Nhập sai sẽ làm sai vị trí quy đổi từ đáp ứng tần số sang trục khoảng cách, và đây là nguyên nhân phổ biến nhất khiến kết quả DTF không khớp với thực địa. N9918A đo DTF và TDR trong cùng một lần quét nên cho hai góc nhìn về cùng một tuyến cáp.
