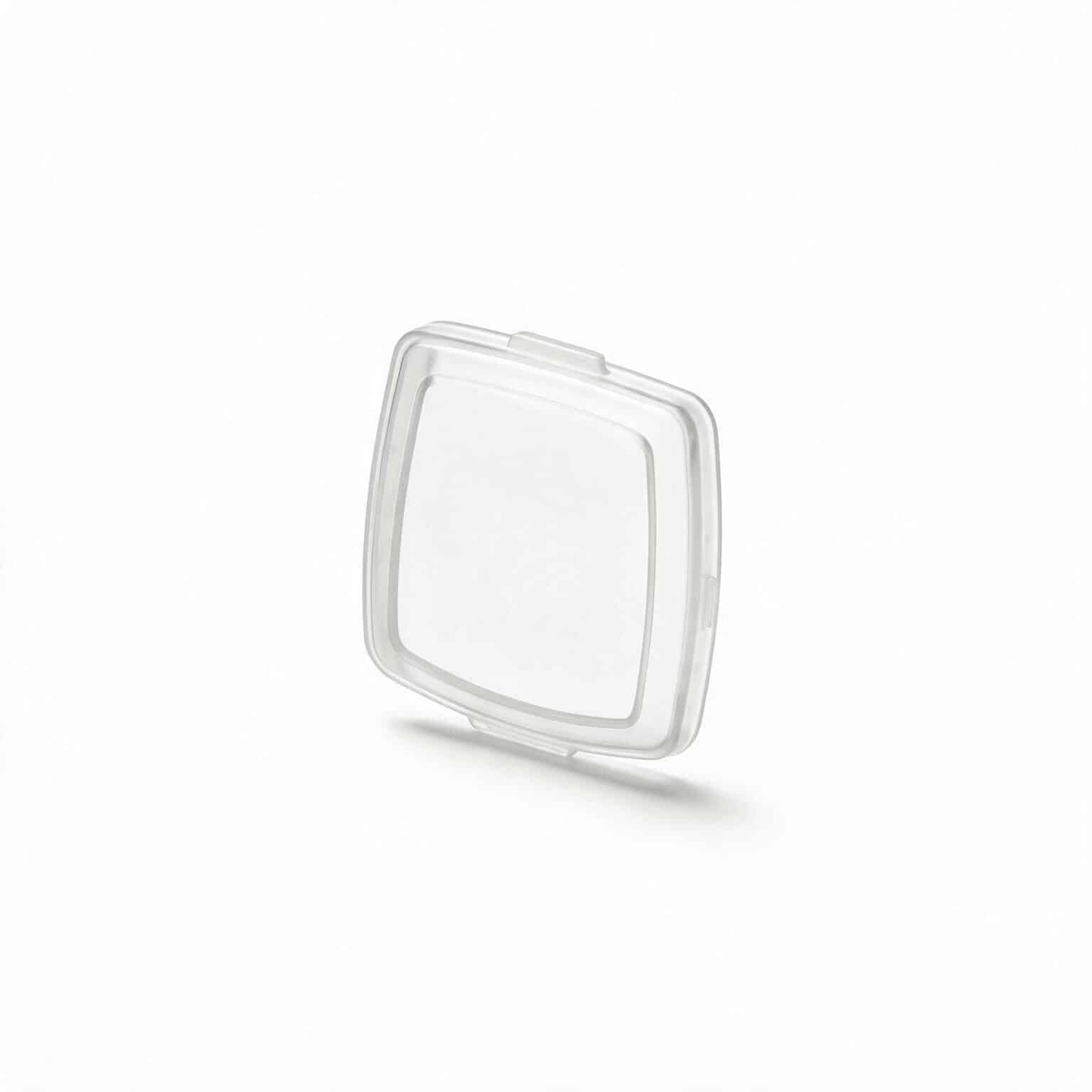

Trong danh mục phụ kiện Secure Click có một mã rẻ tiền, dễ bị gạch khỏi đơn hàng vì trông như đồ lặt vặt: D701 — nắp giữ tấm lọc. Nó không lọc gì cả, không có cấp bảo vệ, không xuất hiện trong bảng đối chiếu NIOSH. Nhưng thiếu nó thì một cấu hình lọc rất phổ biến không lắp lại được.
Bài này nói riêng về vai trò của nắp giữ tấm lọc 3M D701: khi nào cần, khi nào không cần, và vì sao nó hay bị bỏ sót trong dự trù vật tư.
Vấn đề nó giải quyết: ghép hai tầng lọc trên cùng một cổng
Một cổng Secure Click trên thân mặt nạ chỉ có một chỗ cắm. Nhưng nhiều môi trường làm việc lại có hai mối nguy cùng lúc — vừa hơi hoá chất, vừa bụi hoặc sương mù lỏng. Sơn phun là ví dụ kinh điển: có dung môi bay hơi, và có hạt sơn dạng sương.
Với tình huống đó, người dùng có hai đường:
- Dùng phin kết hợp sẵn — loại đã tích hợp cả than hoạt tính và lớp lọc hạt P100 trong một thân, ví dụ các mã D80921, D80923, D80926, D80929.
- Ghép tầng — lắp phin khí trước, rồi gắn thêm một tấm lọc hạt ra phía ngoài. Đây chính là lúc cần nắp giữ.

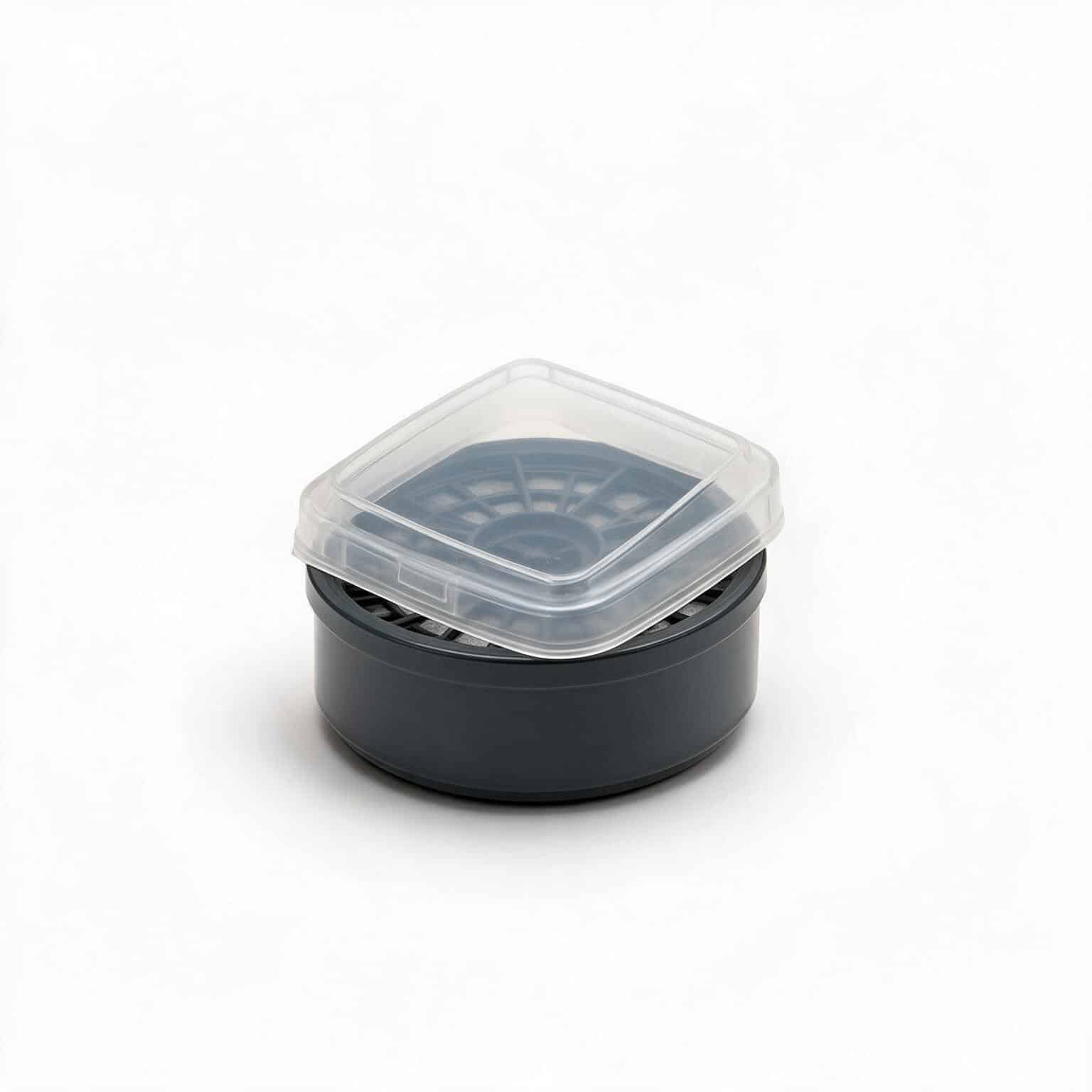

Tấm lọc hạt dạng đĩa không tự bám vào phin khí. Nắp giữ D701 là chi tiết cơ khí ép và giữ tấm lọc đúng vị trí trên đầu phin, để dòng khí buộc phải đi qua tấm lọc trước khi vào phin. Không có nó, tấm lọc hoặc rơi ra, hoặc nằm lệch — mà lệch thì khí đi vòng qua mép, và cả tầng lọc hạt trở thành trang trí.

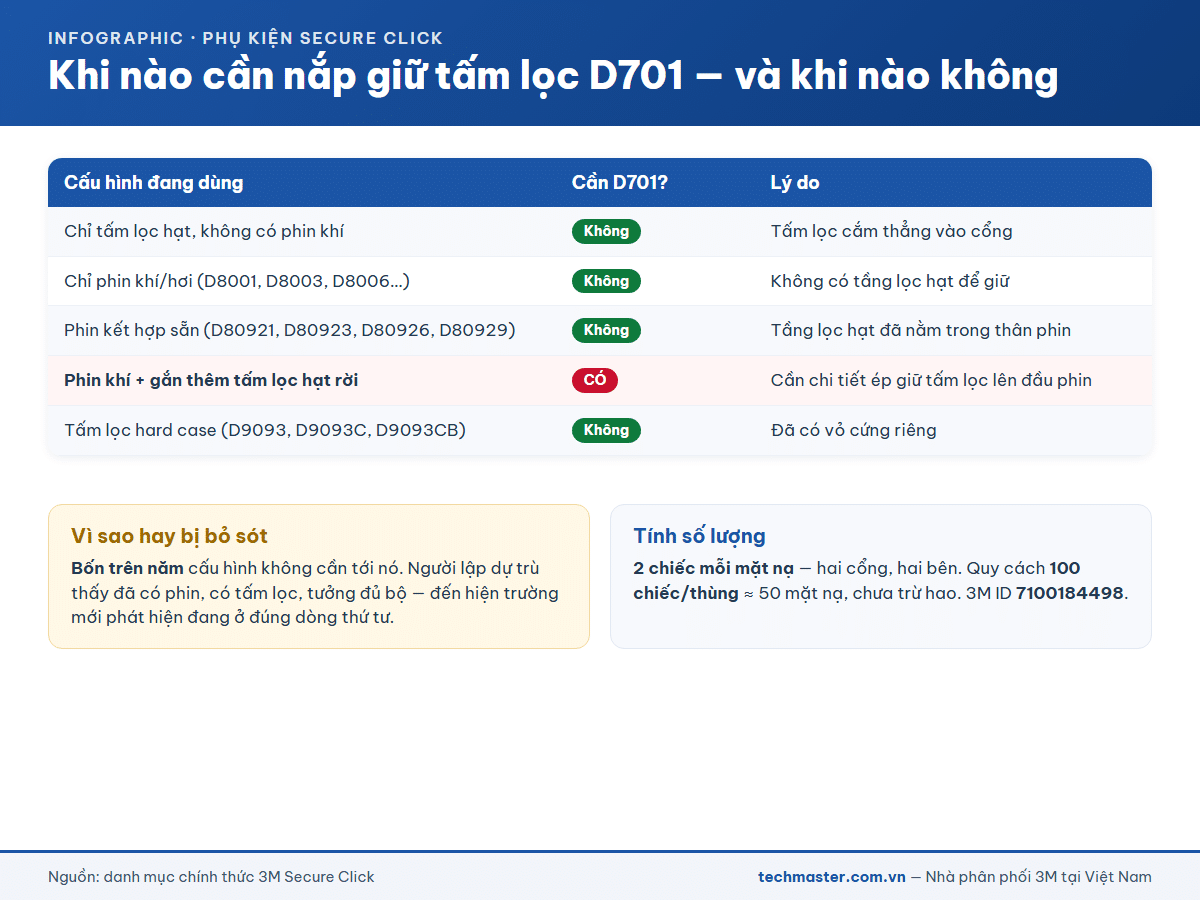

Khi nào cần D701, khi nào không
| Cấu hình đang dùng | Cần nắp giữ D701? | Lý do |
|---|---|---|
| Chỉ tấm lọc hạt, không có phin khí | Không | Tấm lọc cắm thẳng vào cổng Secure Click |
| Chỉ phin khí/hơi (D8001, D8003, D8006…) | Không | Không có tầng lọc hạt để giữ |
| Phin kết hợp sẵn (D80921, D80923, D80926, D80929) | Không | Tầng lọc hạt đã nằm trong thân phin |
| Phin khí + gắn thêm tấm lọc hạt rời | CÓ | Cần chi tiết ép giữ tấm lọc lên đầu phin |
| Tấm lọc hard case (D9093, D9093C, D9093CB) | Không | Đã có vỏ cứng riêng |
Bảng này giải thích luôn vì sao D701 hay bị bỏ sót: bốn trên năm cấu hình không cần tới nó. Người lập dự trù nhìn danh mục thấy đã có phin, có tấm lọc, tưởng đủ bộ. Đến khi ra hiện trường mới phát hiện cấu hình đang dùng thuộc đúng dòng thứ tư.
Quy cách đóng gói — chỗ dễ tính nhầm số lượng
Theo danh mục chính thức, D701 có 3M ID 7100184498, quy cách 100 chiếc mỗi thùng.
Hai lưu ý khi tính số lượng:
- Mỗi mặt nạ cần hai chiếc, vì mặt nạ có hai cổng lọc ở hai bên và cả hai bên đều phải lắp. Đây là điểm hay tính thiếu một nửa.
- Nắp giữ dùng lại được qua nhiều lần thay tấm lọc, nhưng nó vẫn là chi tiết nhựa chịu tháo lắp liên tục. Nên dự trù một tỉ lệ hao thay thế, đừng tính đúng bằng số cổng.
Với quy cách 100 chiếc mỗi thùng, một thùng phục vụ được khoảng 50 mặt nạ ở cấu hình đủ hai bên, chưa trừ hao.
Chỉ dùng trong hệ Secure Click — không mượn từ hệ khác
D701 thuộc hệ Secure Click, tức hệ khớp nối nhanh dùng cho mặt nạ nửa mặt dòng HF-800 và mặt nạ nguyên mặt dòng FF-800. 3M còn một hệ kết nối khác là chốt cài dùng cho dòng phin 6000, và hai hệ này không lắp lẫn cho nhau ở bất kỳ điểm nào — kể cả phụ kiện giữ tấm lọc.
Nếu nhà máy đang dùng song song cả hai hệ mặt nạ, đây là chỗ dễ phát sinh nhầm lẫn khi cấp phát vật tư, vì các chi tiết giữ tấm lọc của hai hệ nhìn qua khá giống nhau. Cách phân biệt an toàn nhất vẫn là đọc mã trên thân chi tiết chứ không so hình dáng. Sự khác biệt cơ khí giữa hai hệ được phân tích kỹ ở bài Phin lọc 3M chốt cài hay khớp nối nhanh: hai hệ không lắp lẫn được.
Ba tình huống hay gặp ở kho vật tư
Thứ nhất: mua phin kết hợp rồi vẫn đặt nắp giữ. Nếu đơn hàng đã chọn các mã kết hợp sẵn như D80923 hay D80926, tầng lọc hạt nằm trong thân phin nên nắp giữ không có việc gì để làm. Đây là khoản chi thừa, tuy nhỏ nhưng lặp lại đều đặn theo mỗi chu kỳ mua.
Thứ hai: đổi loại phin giữa chừng mà quên đổi phụ kiện. Một khu vực đang dùng cấu hình ghép tầng, sau khi đánh giá lại mối nguy thì chuyển sang phin kết hợp — hoặc ngược lại. Nếu bộ phận vật tư không được thông báo, kho sẽ hoặc tồn một đống nắp giữ không dùng tới, hoặc thiếu đúng lúc cần.
Thứ ba: cấp phát theo đầu người thay vì theo cổng. Vì mỗi mặt nạ có hai cổng, số nắp giữ phải gấp đôi số mặt nạ. Cấp một chiếc cho một người là cách chắc chắn dẫn tới việc công nhân chỉ lắp tầng lọc hạt ở một bên — và một bên hở thì cả cấu hình mất tác dụng, vì khí sẽ đi vào qua đường ít cản trở nhất.

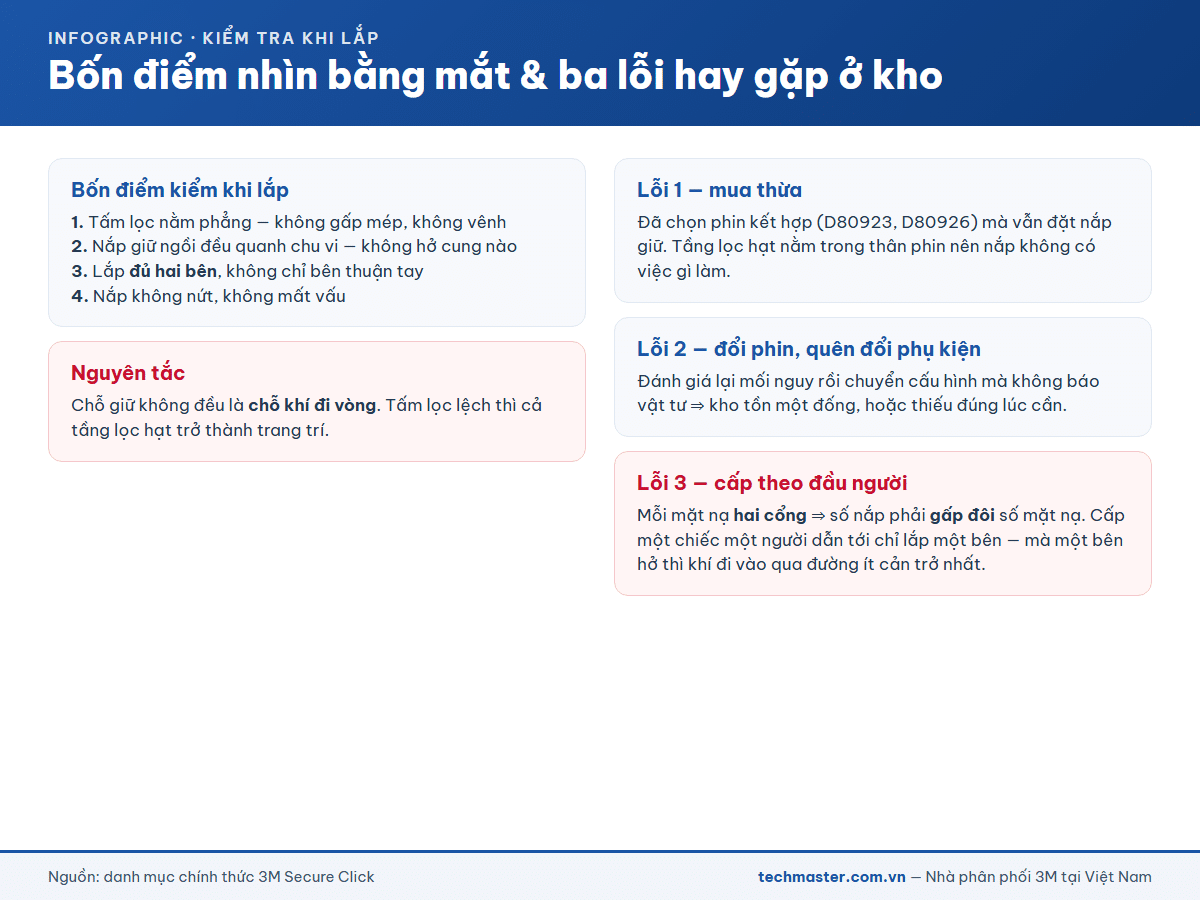

Kiểm tra khi lắp — bốn điểm nhìn bằng mắt
Vì nắp giữ là chi tiết cơ khí thuần tuý, việc kiểm tra cũng thuần tuý bằng quan sát. Bốn điểm nên đưa vào hướng dẫn ca:
- Tấm lọc nằm phẳng, không gấp mép, không vênh một bên.
- Nắp giữ ngồi đều quanh chu vi — không hở một cung nào.
- Lắp đủ hai bên mặt nạ, không chỉ bên thuận tay.
- Nắp không nứt, không mất vấu. Nhựa nứt thì giữ không đều, và chỗ giữ không đều là chỗ khí đi vòng.
Sau khi lắp xong tầng lọc, vẫn phải thực hiện kiểm tra độ kín của mặt nạ trước khi vào khu vực làm việc. Trên dòng FF-800, thao tác này làm bằng nút bấm áp dương — chi tiết ở bài Màng nói và seal check một chạm trên mặt nạ 3M FF-800.
Đưa vào dự trù cùng lúc với mặt nạ và phin
Thứ tự dự trù ít bị hụt nhất cho một bộ mặt nạ nguyên mặt hoàn chỉnh:
| Thứ tự | Hạng mục | Ghi chú số lượng |
|---|---|---|
| 1 | Thân mặt nạ đúng cỡ — Mặt nạ phòng độc 3M FF-801 tái sử dụng hoặc Mặt nạ phòng độc 3M FF-803 tái sử dụng | Theo bảng phân bổ cỡ sau fit test |
| 2 | Phin lọc / tấm lọc theo mối nguy | 2 chiếc mỗi mặt nạ |
| 3 | Nắp giữ D701 — nếu ghép tầng | 2 chiếc mỗi mặt nạ, cộng hao |
| 4 | Phụ tùng hao mòn (kính, tấm phủ kính, màng nói) | Theo môi trường |

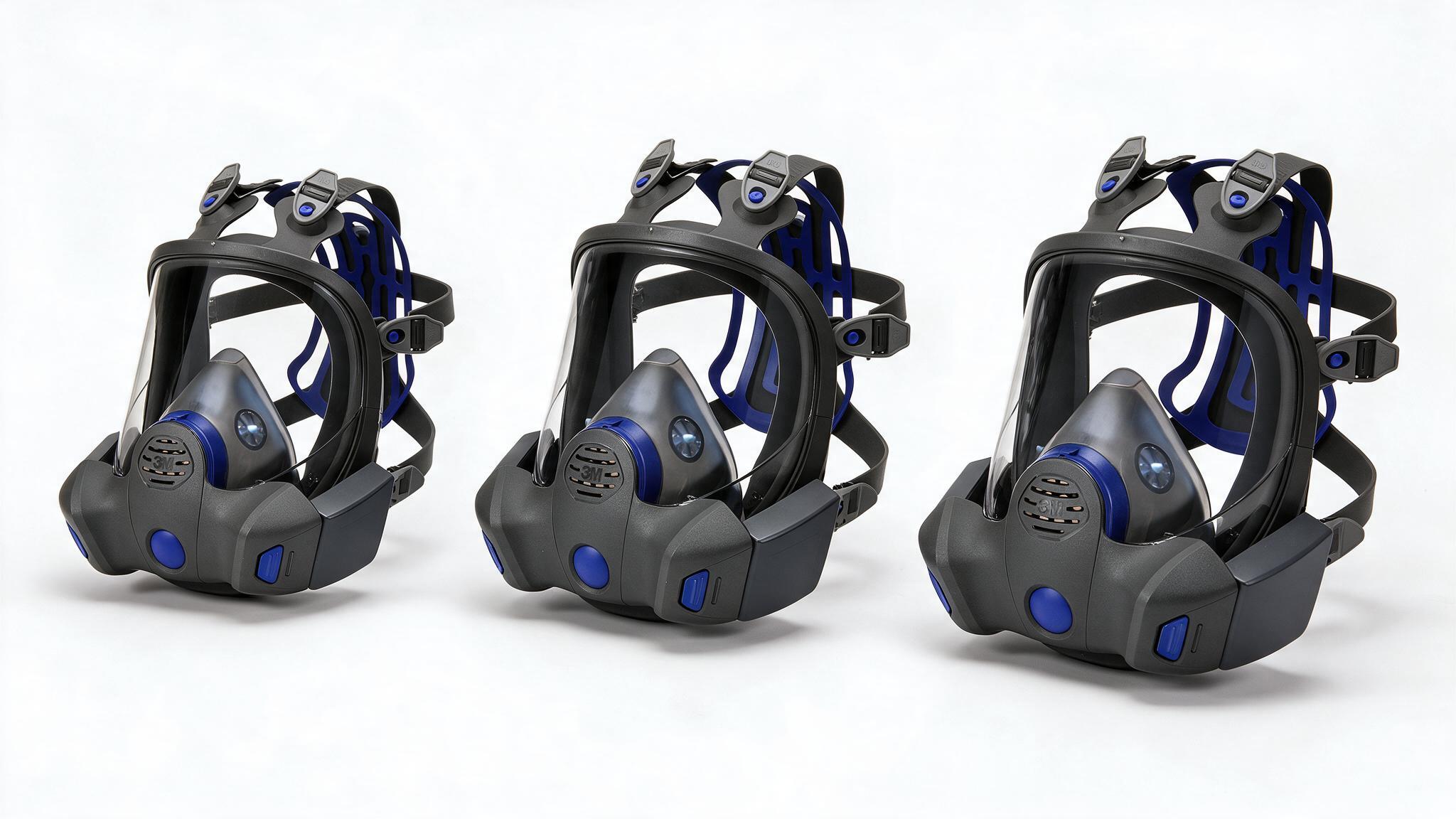

Chuyện chọn cỡ ở bước 1 quyết định mọi thứ phía sau, và được nói riêng ở bài FF-801, FF-802 hay FF-803? Chọn cỡ mặt nạ nguyên mặt 3M Secure Click.
Cấu hình ghép tầng hay gặp nhất ở sơn công nghiệp và sơn ô tô và hoá chất công nghiệp, nơi hơi dung môi và hạt lỏng xuất hiện cùng lúc. Toàn bộ danh mục xem tại nhà phân phối 3M tại Việt Nam.
