Khi một mạch số chạy đúng trên bàn thử nhưng lại lỗi ngoài dây chuyền, nguyên nhân thường không nằm ở chỗ bạn đo, mà ở chỗ bạn chưa đo. Muốn biết mạch chịu được đến đâu, bạn cần một nguồn kích thích đủ nhanh và đủ linh hoạt để đẩy nó tới ngưỡng lỗi có kiểm soát. Đó là lý do một máy phát xung tần số cao thường là thiết bị thứ hai được mua sau máy hiện sóng, chứ không phải thứ mười.

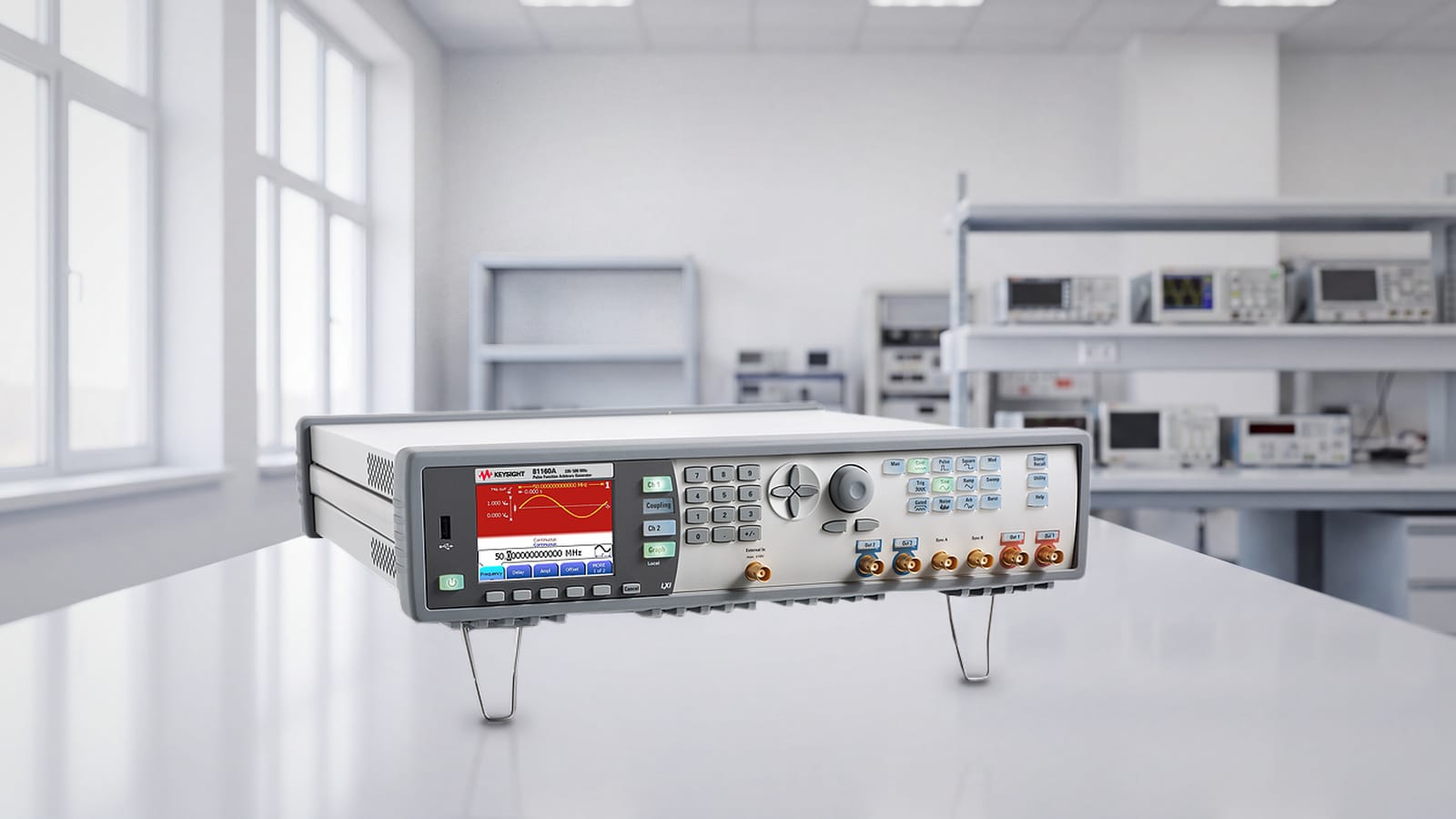

Bài viết này giải thích một máy phát xung tần số cao làm được gì mà máy phát sóng hàm thông thường không làm được, và vì sao Keysight 81160A vẫn là lựa chọn quen thuộc trong các phòng R&D và trạm đo kiểm điện tử.
Máy phát xung tần số cao là gì và khác gì máy phát sóng hàm?
Máy phát sóng hàm được thiết kế để tạo dạng sóng tuần hoàn đẹp: sin, vuông, tam giác. Trọng tâm của nó là độ chính xác biên độ và tần số.
Một máy phát xung tần số cao đặt trọng tâm ở chỗ khác: hình dạng của sườn xung và quan hệ thời gian giữa các sự kiện. Nó cho bạn chỉnh riêng sườn lên và sườn xuống, đặt độ rộng xung và độ trễ theo bước rất nhỏ, rồi giữ nguyên các tham số đó khi bạn thay đổi tần số. Với mạch số, đây mới là những đại lượng quyết định mạch nhận đúng hay nhận sai.
81160A gộp cả hai vai trò, cộng thêm nguồn nhiễu và tùy chọn tạo pattern — bốn chức năng trong một thân máy, giảm số thiết bị phải ghép và số dây phải đi.
Keysight 81160A tạo được những tín hiệu nào?

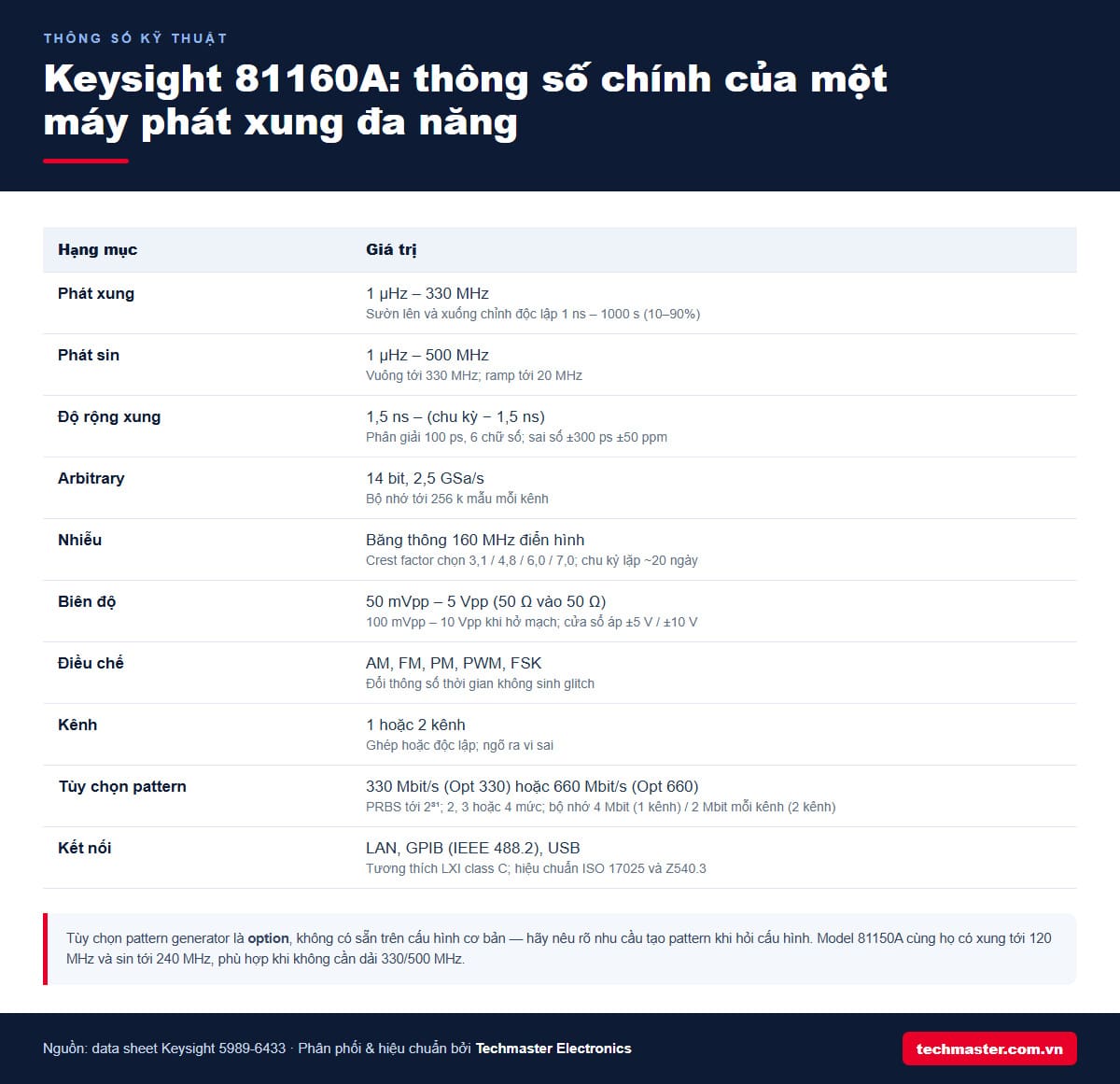

Theo data sheet chính thức của Keysight, 81160A phát xung từ 1 µHz đến 330 MHz và phát sin tới 500 MHz. Sóng vuông đạt 330 MHz, ramp tới 20 MHz. Phần arbitrary chạy trên bộ chuyển đổi 14 bit ở 2,5 GSa/s với bộ nhớ tới 256 k mẫu mỗi kênh.
Nguồn nhiễu là điểm ít máy cùng tầm giá có: băng thông nhiễu 160 MHz điển hình, phân bố Gaussian hoặc do người dùng định nghĩa, và crest factor chọn được ở 3,1 / 4,8 / 6,0 / 7,0. Nhiễu ở đây là nhiễu tất định và kích được, nghĩa là bạn có thể lặp lại đúng chuỗi nhiễu đã gây ra lỗi — điều mà một nguồn nhiễu ngẫu nhiên thuần túy không cho phép.
Máy có bản 1 hoặc 2 kênh, ghép hoặc chạy độc lập, và ngõ ra vi sai. Biên độ đạt 50 mVpp đến 5 Vpp khi 50 Ω vào tải 50 Ω, hoặc 100 mVpp đến 10 Vpp khi hở mạch. Tính đến tháng 8/2026, model này vẫn nằm trong danh mục đang bán của hãng — có thể đối chiếu trực tiếp trên trang sản phẩm 81160A của Keysight.
Vì sao sườn xung 1 ns lại quan trọng với mạch số?
81160A chỉnh được thời gian chuyển mức từ 1 ns đến 1000 s, đo ở mức 10–90%, với độ phân giải 100 ps và sai số ±300 ps ±50 ppm. Quan trọng hơn con số: sườn lên và sườn xuống chỉnh độc lập.
Điều đó cho phép một phép thử mà mạch thật hay gặp nhưng bàn thử hay bỏ qua. Nhiều lỗi số chỉ xuất hiện khi sườn tín hiệu chậm đi — lúc đó tín hiệu nằm lâu hơn trong vùng điện áp không xác định giữa mức thấp và mức cao, và mạch có thể nhận nhầm hoặc dao động. Bằng cách nới sườn dần từ 1 ns lên, bạn tìm được ngưỡng mạch bắt đầu hỏng, thay vì chỉ biết rằng “ở tốc độ hiện tại thì chạy được”.
Khả năng chỉnh sườn độc lập chính là ranh giới phân biệt một máy phát xung tần số cao với một máy phát sóng hàm thông thường, vốn cố định sườn theo dạng sóng đã chọn.
Máy cũng đổi các tham số định thời mà không sinh glitch, nên bạn quét được độ rộng, độ trễ hay tần số trong lúc mạch đang chạy mà không tự tạo ra sự cố giả.
Tùy chọn pattern generator dùng để làm gì?
Ngoài xung đơn lẻ, 81160A có thể phát cả một luồng bit — nhưng đây là tùy chọn, không có sẵn trên cấu hình cơ bản. Bản Option 330 phát pattern tới 330 Mbit/s, bản Option 660 tới 660 Mbit/s. Pattern có thể là 2, 3 hoặc 4 mức, và máy phát được PRBS tới 2³¹.
Điểm đáng chú ý là pattern có thể được “tạo hình” chứ không chỉ lý tưởng: bạn định nghĩa dạng chuyển mức của từng bit, nên mô phỏng được một đường truyền đã méo thay vì một luồng bit hoàn hảo. Khi cần đánh giá mạch thu ở mức khắt khe hơn nữa, phép đo chuyên dụng là đo tỉ lệ lỗi bit (BER) bằng thiết bị BERT chuyên biệt; 81160A phục vụ tốt ở tầng thấp hơn, nơi bạn cần một nguồn bit linh hoạt và sẵn có.
Bộ nhớ pattern là 4 Mbit trên máy 1 kênh và 2 Mbit mỗi kênh trên máy 2 kênh.

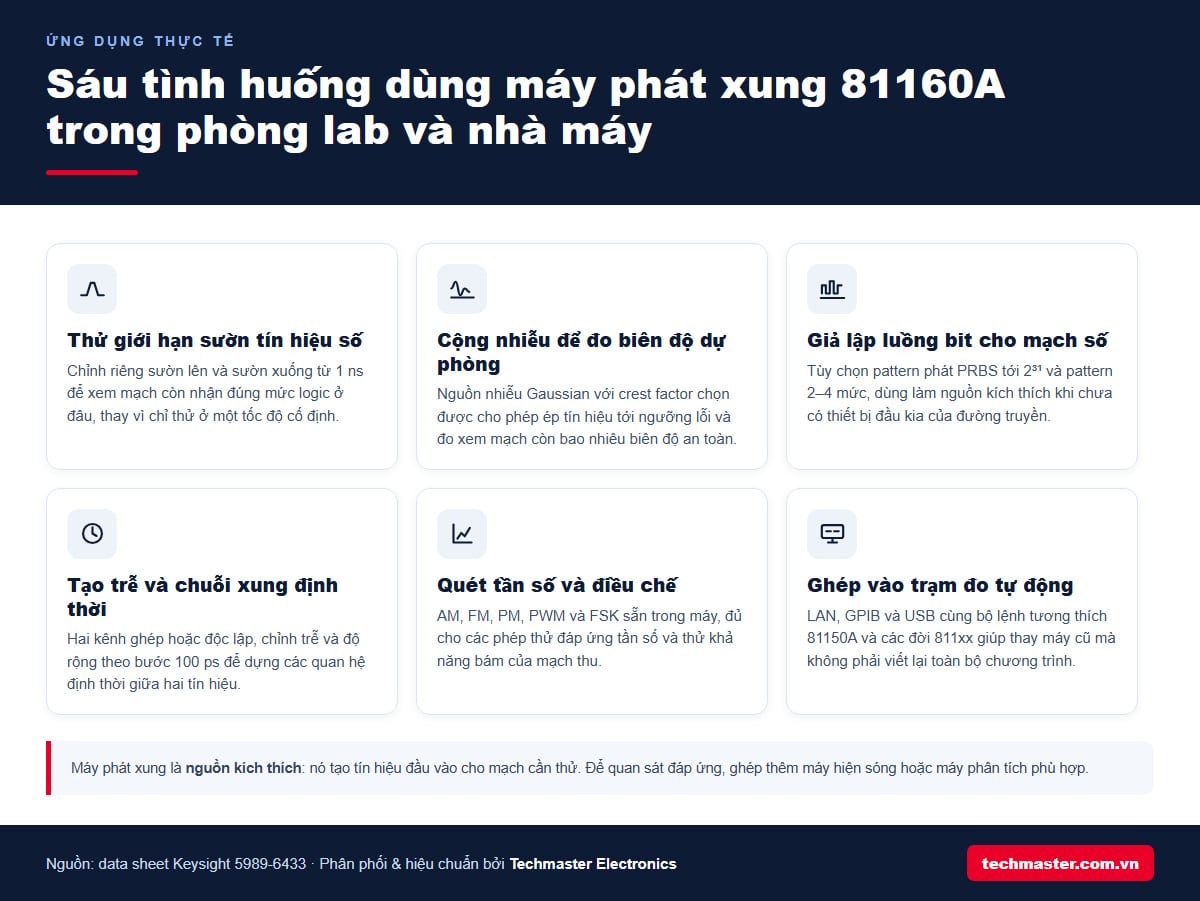

Sáu tình huống dùng máy phát xung 81160A trong thực tế
- Thử giới hạn sườn tín hiệu số — chỉnh riêng sườn lên và sườn xuống từ 1 ns để tìm ngưỡng mạch còn nhận đúng mức logic.
- Cộng nhiễu để đo biên độ dự phòng — nguồn nhiễu Gaussian với crest factor chọn được, ép tín hiệu tới ngưỡng lỗi có kiểm soát.
- Giả lập luồng bit cho mạch số — tùy chọn pattern phát PRBS tới 2³¹ và pattern 2–4 mức khi chưa có thiết bị đầu kia của đường truyền.
- Tạo trễ và chuỗi xung định thời — hai kênh ghép hoặc độc lập, chỉnh trễ và độ rộng theo bước 100 ps.
- Quét tần số và điều chế — AM, FM, PM, PWM và FSK sẵn trong máy cho các phép thử đáp ứng tần số.
- Ghép vào trạm đo tự động — LAN, GPIB và USB cùng bộ lệnh tương thích 81150A và các đời 811xx.
Máy phát xung là nguồn kích thích: nó tạo tín hiệu đầu vào cho mạch cần thử, còn việc quan sát đáp ứng vẫn cần máy hiện sóng hoặc máy phân tích phù hợp. Cặp “phát – đo” này là cấu hình tối thiểu của hầu hết trạm thử mạch số.
Khi cần kiểm tra độ ổn định tần số của chính nguồn phát hoặc của mạch dao động, phép đo bổ sung thường là dùng máy đếm tần số để soi jitter và độ trôi theo thời gian.
Nên chọn 81160A hay 81150A?
Hai model cùng một họ và dùng chung data sheet, khác nhau chủ yếu ở dải tần và tốc độ pattern:
- 81160A — xung tới 330 MHz, sin tới 500 MHz, arbitrary 2,5 GSa/s, pattern tới 330 hoặc 660 Mbit/s.
- 81150A — xung tới 120 MHz, sin tới 240 MHz, arbitrary 2 GSa/s, pattern tới 120 Mbit/s, nhưng bộ nhớ arbitrary sâu hơn (512 k mẫu mỗi kênh) và có thêm tầng khuếch đại điện áp cao.
Nói ngắn gọn: nếu tín hiệu của bạn nằm dưới 120 MHz và bạn cần biên độ lớn hơn, 81150A hợp lý hơn về chi phí. Nếu bạn phải chạm tới vùng vài trăm MHz hoặc cần pattern nhanh, 81160A là bản phải chọn. Còn nếu nhu cầu thực chất chỉ là dạng sóng tuần hoàn cho mạch analog hoặc mục đích giảng dạy, một máy phát sóng hàm tùy ý sẽ tiết kiệm hơn nhiều. Có thể tham khảo thêm các ứng dụng của máy phát tín hiệu 33511B để so sánh nhu cầu.
Toàn bộ dải sản phẩm này nằm trong nhóm máy phát tín hiệu Keysight mà Techmaster phân phối.
Máy phát xung tần số cao phù hợp với sản xuất điện tử Việt Nam thế nào?
Năm 2024, nhóm hàng máy vi tính, sản phẩm điện tử và linh kiện của Việt Nam đạt kim ngạch xuất khẩu khoảng 72,6 tỷ USD, tăng 26,6% so với năm 2023 và chiếm 17,9% tổng kim ngạch xuất khẩu cả nước — theo số liệu cả năm 2024 của Tổng cục Thống kê. Phần lớn giá trị đó đến từ khâu lắp ráp và kiểm tra bo mạch — nơi yêu cầu về đo kiểm ngày càng dịch từ “mạch có chạy không” sang “mạch còn bao nhiêu biên độ an toàn”.

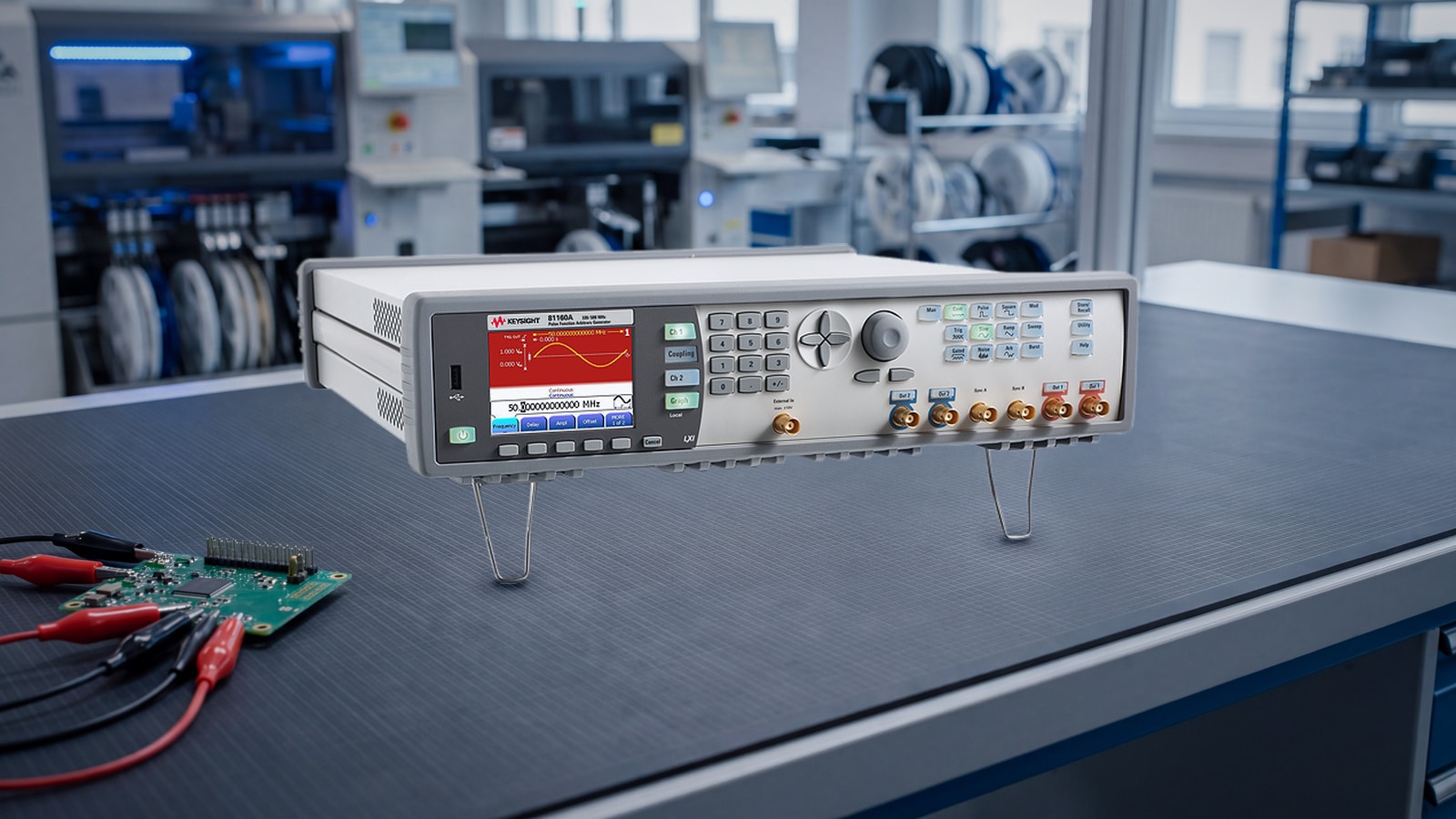

Đó chính là khoảng trống mà một máy phát xung tần số cao lấp vào. Một trạm thử có nguồn phát chỉnh được sườn và cộng được nhiễu cho phép nhà máy phát hiện các lỗi biên — lỗi chỉ xuất hiện khi linh kiện ở đầu dải dung sai — trước khi lô hàng rời xưởng, thay vì nhận lại từ khách hàng.
Về vận hành, 81160A điều khiển qua LAN, GPIB (IEEE 488.2) và USB, tuân thủ LXI class C, và quan trọng với các nhà máy đang thay máy cũ: bộ lệnh tương thích với 81150A cùng các đời 81101A, 81104A, 81105A, 81110A và 81130A, nên chương trình đo tự động thường không phải viết lại từ đầu. Máy cũng nằm trong phạm vi hiệu chuẩn ISO 17025 và Z540.3 — xem thêm dịch vụ hiệu chuẩn của Techmaster.
Câu hỏi thường gặp về máy phát xung tần số cao 81160A
Keysight 81160A phát xung được tới tần số bao nhiêu?
81160A phát xung từ 1 µHz đến 330 MHz và phát sóng sin tới 500 MHz. Sóng vuông đạt 330 MHz, còn ramp tới 20 MHz.
Sườn xung nhanh nhất của 81160A là bao nhiêu?
Thời gian chuyển mức chỉnh được từ 1 ns đến 1000 s đo ở mức 10–90%, với độ phân giải 100 ps và sai số ±300 ps ±50 ppm. Sườn lên và sườn xuống chỉnh độc lập với nhau.
81160A có tạo được chuỗi bit PRBS không?
Có, nhưng đây là tùy chọn chứ không có sẵn trên cấu hình cơ bản. Tùy chọn pattern generator phát PRBS tới 2³¹ và pattern 2, 3 hoặc 4 mức, tốc độ tới 330 Mbit/s với Option 330 hoặc 660 Mbit/s với Option 660.
Nên chọn 81160A hay 81150A?
Chọn 81160A khi tín hiệu cần chạm tới vùng vài trăm MHz hoặc cần pattern tốc độ cao. Chọn 81150A khi tín hiệu nằm dưới 120 MHz, cần bộ nhớ arbitrary sâu hơn hoặc cần tầng khuếch đại điện áp cao.
Tư vấn cấu hình cho ứng dụng của bạn
Cấu hình một máy phát xung tần số cao thay đổi theo số kênh và theo việc có lấy tùy chọn pattern hay không, nên tốt nhất là mô tả tín hiệu bạn cần tạo trước khi chốt model. Techmaster là nhà phân phối ủy quyền của Keysight tại Việt Nam và có phòng hiệu chuẩn ISO/IEC 17025 — liên hệ Techmaster để được tư vấn cấu hình, báo giá và lịch hiệu chuẩn, hoặc xem toàn bộ danh mục tại trang Keysight.
