Keysight MSOX3052G là máy hiện sóng tín hiệu hỗn hợp (MSO) thuộc dòng InfiniiVision 3000G X-Series: băng thông 500 MHz, 2 kênh analog cộng 16 kênh số, lấy mẫu tối đa 5 GSa/s và tốc độ cập nhật 1.000.000 dạng sóng mỗi giây. Cùng một cấu hình phần cứng nhưng mỗi ngành dùng máy theo một cách khác nhau. Bài này đi qua bốn môi trường làm việc điển hình (thiết kế điện tử, nhà máy sản xuất, phòng R&D và trường đại học) để chỉ ra tính năng nào của máy thực sự được dùng ở đâu. Mọi thông số đều lấy từ trang sản phẩm và data sheet 3121-1451 của Keysight.
Keysight MSOX3052G là gì và khác DSOX3052G ở điểm nào?
Trong dòng 3000G, tiền tố DSOX chỉ máy hiện sóng số thuần analog, còn MSOX chỉ bản tín hiệu hỗn hợp có thêm 16 kênh logic. MSOX3052G và DSOX3052G có cùng băng thông 500 MHz và cùng 2 kênh analog. Khác biệt nằm ở 16 kênh số và cáp MSO N2756A đi kèm máy. Nếu nhóm của bạn chỉ đo dạng sóng analog, bài 5 quy trình đo với DSOX3052G đã trình bày chi tiết. Bài này tập trung vào những ngành mà 16 kênh số tạo ra khác biệt.

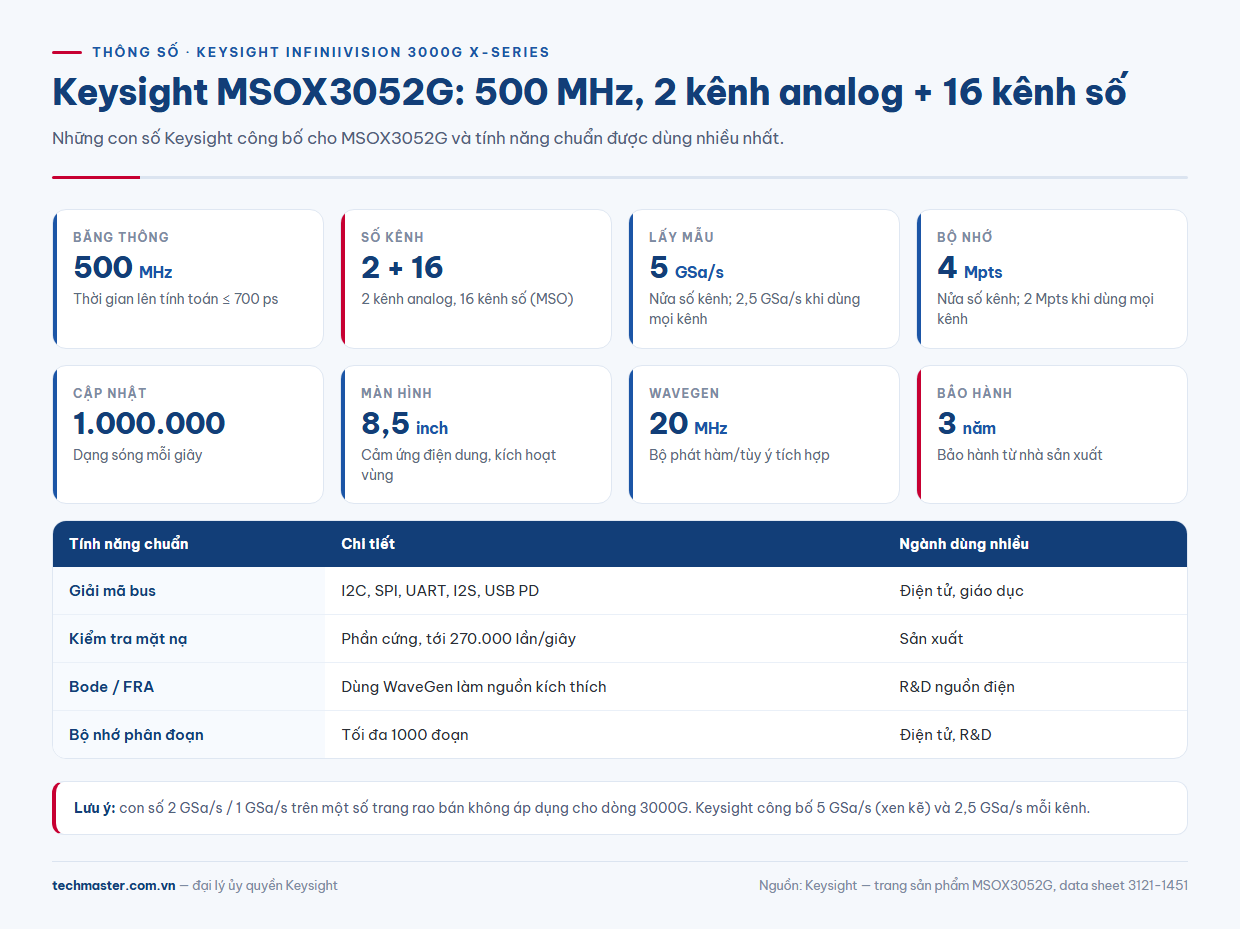

MSOX3052G thông số chính
| Thông số | Giá trị theo Keysight |
|---|---|
| Băng thông | 500 MHz |
| Số kênh | 2 analog + 16 số |
| Tốc độ lấy mẫu | 5 GSa/s (nửa số kênh, xen kẽ); 2,5 GSa/s khi dùng mọi kênh |
| Bộ nhớ | Tới 4 Mpts (nửa số kênh); 2 Mpts khi dùng mọi kênh |
| Tốc độ cập nhật | 1.000.000 dạng sóng/giây |
| ADC | 8 bit |
| Thời gian lên tính toán (10–90%) | ≤ 700 ps |
| Màn hình | Cảm ứng điện dung 8,5 inch, kích hoạt vùng (zone touch) |
| Phụ kiện kèm máy | Đầu dò thụ động N2843A 500 MHz 10:1 cho mỗi kênh, cáp số N2756A 16 kênh |
| Bảo hành | 3 năm từ nhà sản xuất |
Một lưu ý khi đọc thông tin rao bán: tốc độ lấy mẫu của dòng 3000G là 5 GSa/s khi xen kẽ và 2,5 GSa/s mỗi kênh khi bật cả hai kênh analog. Con số 2 GSa/s / 1 GSa/s là của dòng máy thấp hơn, không áp dụng cho Keysight MSOX3052G.
Ngành điện tử và thiết kế nhúng: nhìn analog và số cùng lúc
Kỹ sư phần cứng thiết kế bo mạch vi điều khiển thường gặp lỗi nằm ở ranh giới giữa tín hiệu analog và logic: chân reset nảy khi cấp nguồn, xung clock SPI bị méo khiến byte bị đọc sai, hoặc ngắt (interrupt) đến muộn so với dữ liệu ADC. Với máy hiện sóng 2 kênh thông thường, bạn chỉ thấy được hai dây cùng lúc. MSOX3052G cho phép đặt 2 kênh analog lên đường nguồn và đường clock, đồng thời dùng 16 kênh số để theo dõi bus địa chỉ, chân chọn chip và các chân GPIO trên cùng một trục thời gian.
- Giải mã bus chuẩn: I2C, SPI, UART (RS232/422/485), I2S và USB PD có sẵn kích hoạt và giải mã, không cần mua thêm.
- Kích hoạt vùng bằng cảm ứng: vẽ một vùng quanh xung bất thường trên màn hình 8,5 inch để máy chỉ bắt đúng sự kiện đó.
- Bộ nhớ phân đoạn: chuẩn trên máy, tối đa 1000 đoạn, phù hợp để lưu các gói dữ liệu cách xa nhau mà không tốn bộ nhớ cho khoảng trống.
Với 500 MHz và thời gian lên ≤ 700 ps, máy đủ để xem sườn của phần lớn bus nối tiếp tốc độ thấp và trung bình trên bo nhúng, kể cả quan sát hiện tượng vọt lố và rung (ringing) trên đường clock.

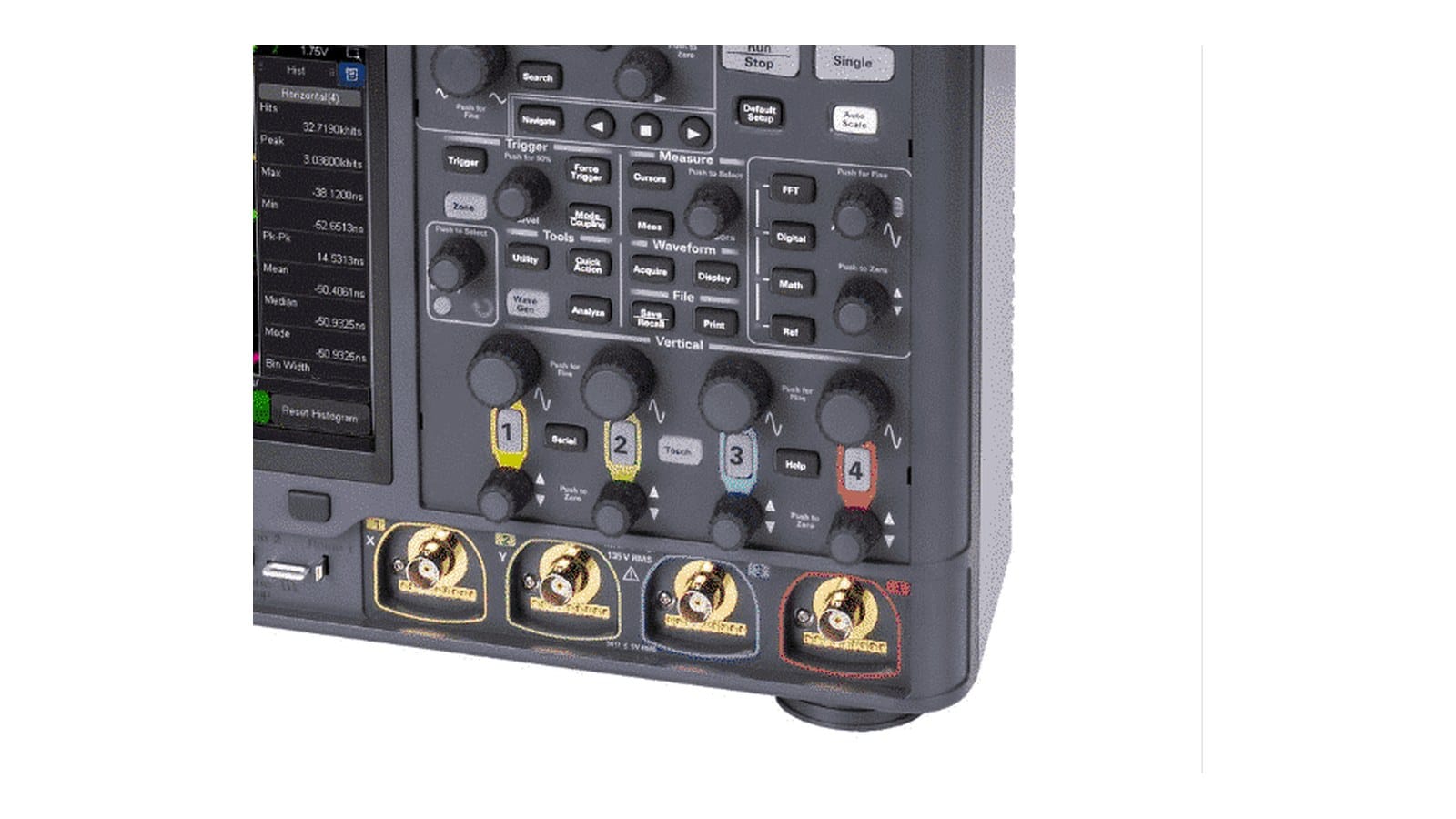

Ngành sản xuất: kiểm tra đạt/không đạt trên dây chuyền
Trong nhà máy lắp ráp điện tử, máy hiện sóng không dùng để gỡ lỗi mà để sàng lọc: mỗi bo mạch đi qua trạm kiểm tra phải được kết luận đạt hay không đạt trong vài giây. Ở đây, tốc độ cập nhật 1.000.000 dạng sóng/giây quan trọng hơn băng thông, vì nó quyết định xác suất bắt được lỗi hiếm như xung nhiễu (glitch) xuất hiện vài lần mỗi giây.
Dòng 3000G có kiểm tra mặt nạ (mask limit test) dựa trên phần cứng, tới 270.000 lần kiểm tra mỗi giây, có sẵn trên máy. Kỹ sư chất lượng tạo mặt nạ từ một bo mạch chuẩn, sau đó máy tự đếm số dạng sóng vi phạm. Quy trình chi tiết được trình bày trong bài kiểm tra mặt nạ máy hiện sóng cho dây chuyền sản xuất.
Với dây chuyền sản xuất bo điều khiển, 16 kênh số còn giúp kiểm tra trình tự khởi động: chân enable của từng đường nguồn phải lên theo đúng thứ tự, và một trạm đo MSO có thể xác nhận điều này cùng lúc với đo gợn nguồn trên kênh analog.
Phòng R&D: nguồn điện, đáp ứng tần số và bus ô tô
Ở phòng nghiên cứu và phát triển, một chiếc máy phải đảm nhận nhiều việc. MSOX3052G tích hợp sẵn bộ phát hàm/tùy ý WaveGen 20 MHz, nên có thể dùng làm nguồn kích thích cho phân tích đáp ứng tần số (Bode/FRA), cũng là tính năng chuẩn của dòng 3000G. Kỹ sư thiết kế nguồn chuyển mạch dùng Bode để đo độ lợi và pha vòng điều khiển, kiểm tra độ dự trữ pha mà không cần thêm máy phân tích riêng.
- Phân tích nguồn: gói tùy chọn D3000PWRB bổ sung các phép đo chuyên cho điện tử công suất.
- Bus ô tô: gói D3000AUTB thêm kích hoạt và giải mã CAN, CAN FD, LIN, FlexRay, SENT. Tham khảo bài kiểm thử CAN FD và LIN để biết các bẫy định thời bit thường gặp.
- Hàng không, quốc phòng: gói D3000AERB thêm MIL-STD 1553 và ARINC 429.
- Đo lường nhanh: vôn kế số 3 chữ số và bộ đếm tần 8 chữ số có sẵn.
Ưu điểm cho nhóm R&D là khả năng nâng cấp: băng thông và phần mềm ứng dụng có thể thêm bằng giấy phép sau khi mua, nên ngân sách ban đầu chỉ cần trả cho những gì dự án hiện tại cần.
Giáo dục và đào tạo: một máy cho cả analog lẫn số
Ở trường đại học và trung tâm đào tạo kỹ thuật, phòng thí nghiệm thường phải dạy cả môn mạch điện tử analog lẫn môn vi xử lý, hệ thống nhúng. Một chiếc MSO 2+16 kênh phục vụ được cả hai: sinh viên quan sát dạng sóng bộ khuếch đại trên kênh analog trong buổi này, rồi giải mã giao tiếp I2C với cảm biến bằng kênh số trong buổi sau.
Màn hình cảm ứng 8,5 inch giúp sinh viên thao tác quen thuộc như trên điện thoại, còn WaveGen 20 MHz tích hợp giảm số lượng máy phát tín hiệu cần mua cho mỗi bàn thí nghiệm.

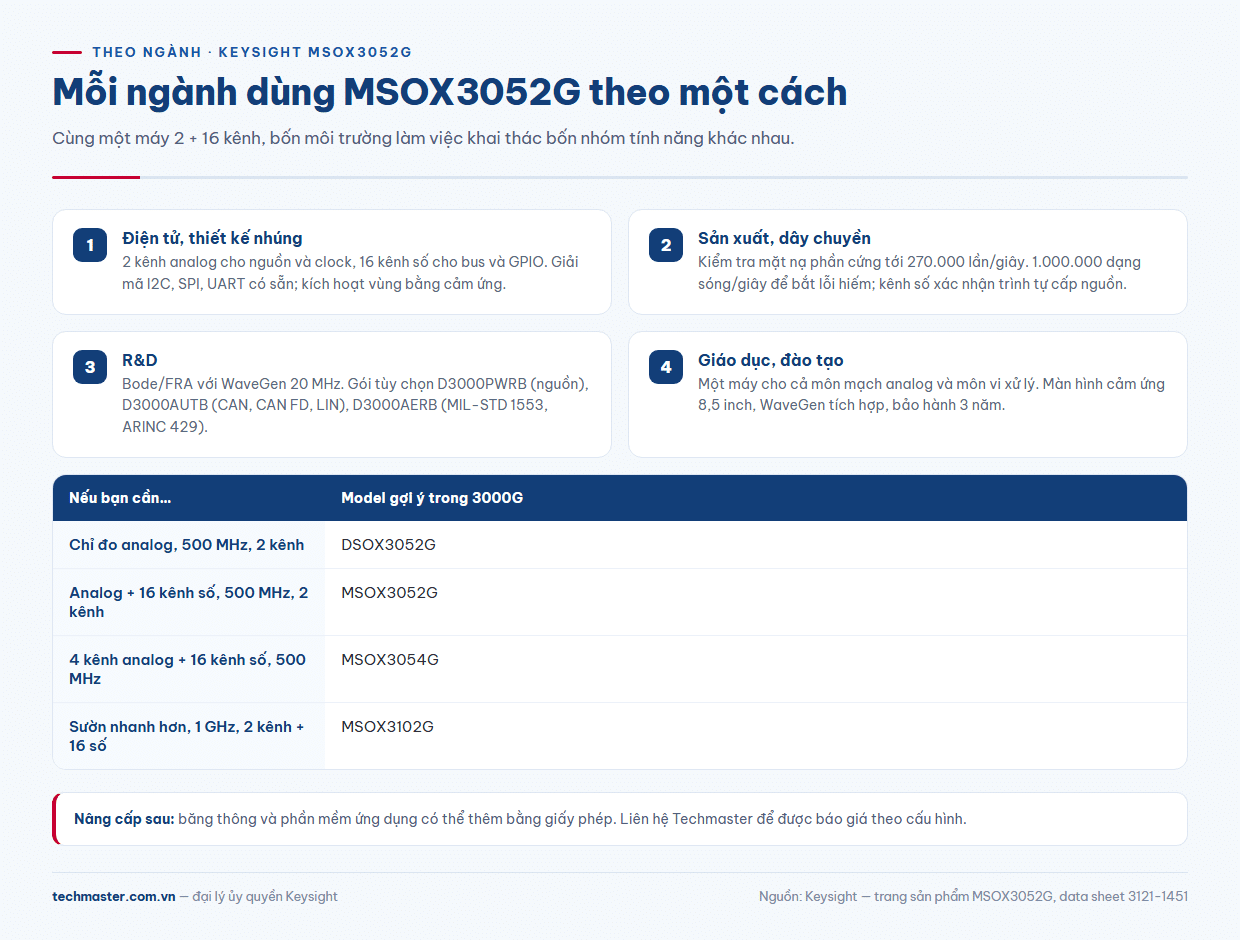

Máy Hiện Sóng Keysight MSOX3052G: chọn ngay hay chọn model khác?
Trong dòng 3000G, các lựa chọn gần nhất của MSOX3052G gồm:
- DSOX3052G: cùng 500 MHz, 2 kênh, không có kênh số. Hợp với nhóm chỉ đo analog.
- MSOX3054G: 500 MHz, 4 kênh analog + 16 kênh số, khi cần đo đồng thời nhiều đường nguồn hoặc tín hiệu ba pha.
- MSOX3102G: 1 GHz, 2 kênh analog + 16 kênh số, khi sườn tín hiệu nhanh hơn mức 500 MHz xử lý được.
Nếu công việc chính là bo nhúng với bus nối tiếp, sàng lọc trên dây chuyền hoặc giảng dạy, 2 kênh analog cộng 16 kênh số của máy hiện sóng MSOX3052G thường đủ và gọn hơn so với lên 4 kênh. Bạn có thể xem toàn bộ danh mục thiết bị đo Keysight để so sánh với các dòng khác.
MSOX3052G giá và mua tại Techmaster
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt chuẩn ISO/IEC 17025. Về MSOX3052G giá, vui lòng liên hệ báo giá: giá phụ thuộc cấu hình, các gói phần mềm tùy chọn (D3000AUTB, D3000AERB, D3000PWRB) và dịch vụ hiệu chuẩn đi kèm. Đội kỹ thuật có thể tư vấn cấu hình theo đúng ngành và ứng dụng của bạn trước khi đặt hàng. Xem chi tiết và gửi yêu cầu tại trang Keysight MSOX3052G.
