Mỗi lần một chuẩn bộ nhớ đổi mã đường truyền, toàn bộ băng thử phải dựng lại từ đầu. GDDR7 là trường hợp như vậy: đây là chuẩn DRAM đầu tiên của JEDEC bỏ NRZ để chuyển sang điều chế biên độ xung ba mức. Hệ quả là kiểm thử GDDR7 không phải phiên bản nhanh hơn của kiểm thử GDDR6 — nó là một bài toán đo khác, với mặt nạ mắt khác, yêu cầu băng thông khác và một chỉ tiêu chất lượng tín hiệu mà các chuẩn DRAM trước không dùng tới.
Kiểm thử GDDR7 bắt đầu từ chỗ PAM3 khác NRZ
JEDEC công bố chuẩn GDDR7 với số hiệu JESD239 vào tháng 3 năm 2024. Điểm thay đổi nền tảng: thay vì NRZ hai mức, GDDR7 dùng tín hiệu PAM3 với ba mức biên độ −1, 0 và +1. Cách ánh xạ dữ liệu được JEDEC mô tả là truyền ba bit trong hai chu kỳ, so với NRZ truyền hai bit trong hai chu kỳ — tức mỗi chu kỳ mang thêm 50% thông tin.
Con số tốc độ đi kèm: tốc độ khởi điểm là 32 Gb/s mỗi chân, các nhà sản xuất bộ nhớ cho biết mức 36 Gb/s là khả thi, và chuẩn để ngỏ đường lên tới 48 Gb/s mỗi chân. Ở cấp linh kiện, GDDR7 đạt tới 192 GB/s mỗi thiết bị, gấp đôi băng thông GDDR6, với mật độ từ 16 Gbit tới 32 Gbit và chế độ hai kênh để nhân đôi dung lượng hệ thống. Số kênh độc lập cũng tăng từ 2 ở GDDR6 lên 4 ở GDDR7.

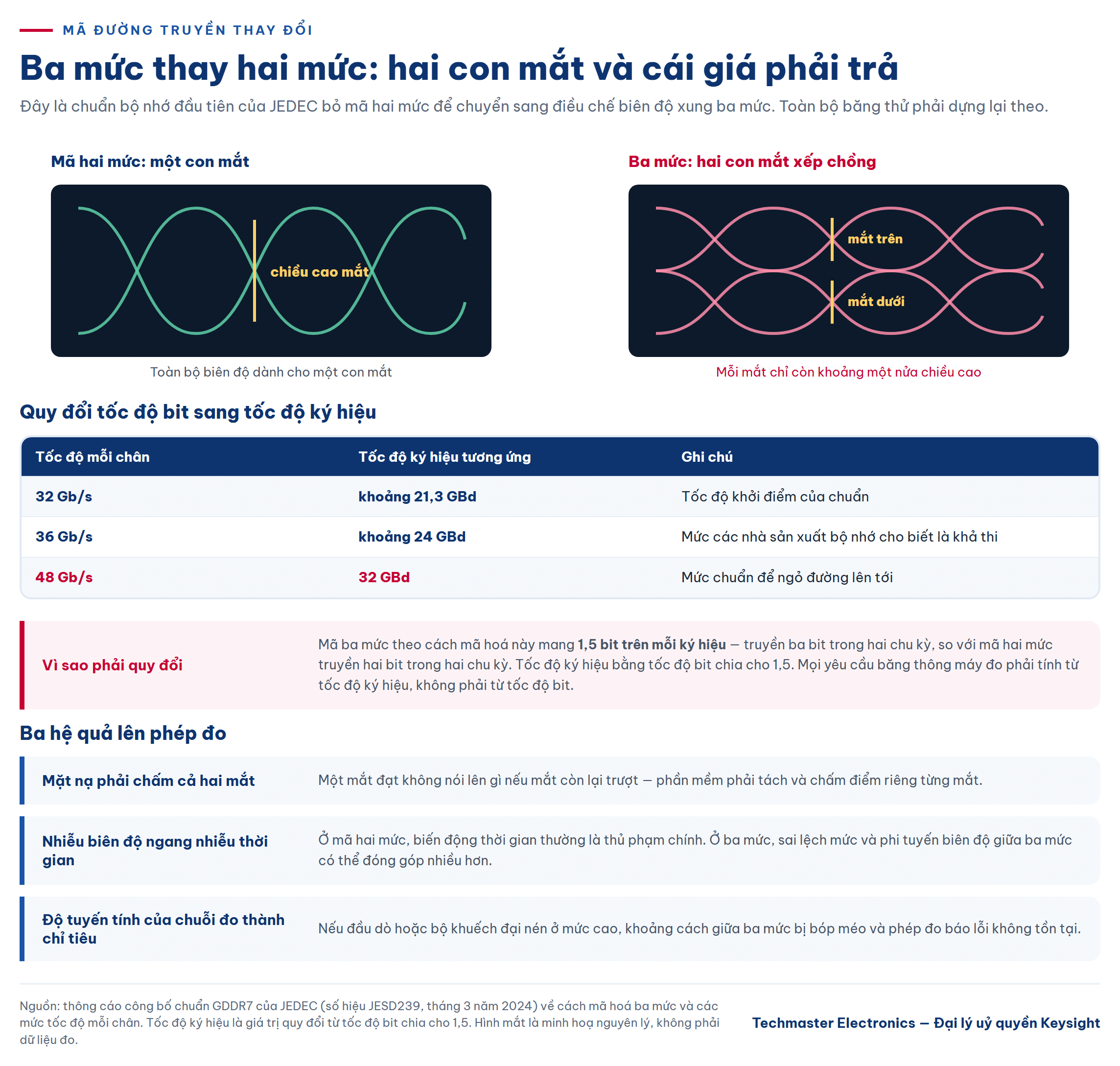

Với kỹ sư đo lường, phép quy đổi quan trọng nhất là từ tốc độ bit sang tốc độ ký hiệu. Vì PAM3 theo cách mã hoá này mang 1,5 bit trên mỗi ký hiệu, tốc độ ký hiệu bằng tốc độ bit chia 1,5: ở 32 Gb/s mỗi chân, tốc độ ký hiệu vào khoảng 21,3 GBd; ở mức 48 Gb/s, con số là 32 GBd. Mọi yêu cầu về băng thông máy đo phải tính từ tốc độ ký hiệu này, không phải từ tốc độ bit.
Hai con mắt thay vì một, và cái giá phải trả về biên độ
Ba mức biên độ tạo ra hai con mắt xếp chồng trong cùng khoảng biên độ mà NRZ chỉ dùng cho một con mắt. Nếu giữ nguyên biên độ đỉnh–đỉnh, mỗi con mắt PAM3 chỉ còn khoảng một nửa chiều cao so với mắt NRZ tương đương. Đây là lý do gốc khiến mọi nguồn nhiễu vốn “chấp nhận được” ở GDDR6 đều trở thành vấn đề ở GDDR7: cùng một mức nhiễu tuyệt đối nay chiếm tỉ lệ gấp đôi trong ngân sách mắt.
Ba hệ quả thực hành:
- Mặt nạ mắt phải đánh giá cả hai mắt. Một mắt đạt không nói lên gì nếu mắt còn lại trượt. Phần mềm đo phải tách và chấm điểm riêng từng mắt theo mặt nạ của JESD239.
- Nhiễu biên độ quan trọng ngang nhiễu thời gian. Ở NRZ, jitter thường là thủ phạm chính. Ở PAM3, sai lệch mức và phi tuyến biên độ giữa ba mức có thể đóng góp nhiều hơn jitter.
- Độ tuyến tính của chuỗi đo trở thành chỉ tiêu. Nếu đầu dò hoặc bộ khuếch đại nén ở mức cao, khoảng cách giữa ba mức bị bóp méo và phép đo báo lỗi không tồn tại.
Yêu cầu probing bộ nhớ đồ hoạ: băng thông nào là đủ
Keysight công bố giải pháp đo tuân thủ máy phát GDDR7 vào tháng 2 năm 2026, gồm phần mềm D9370GDDC chạy trên dòng máy hiện sóng UXR, ghép với bộ khuếch đại đầu dò InfiniiMax Ultra MX0025A băng thông 25 GHz. Cấu hình này được nêu là hỗ trợ phân tích PAM3 ở mức 48 Gb/s.
Từ đó suy ra nguyên tắc chọn băng thông: ở tốc độ đỉnh 48 Gb/s tương ứng 32 GBd, một đầu dò 25 GHz nằm ở khoảng 0,8 lần tốc độ ký hiệu — đủ để dựng mắt nhưng không dư dả. Ở mức 32 Gb/s tương ứng khoảng 21,3 GBd, cùng chuỗi đo đó có biên an toàn rộng hơn nhiều. Vì vậy câu hỏi đúng khi lập dự toán không phải “máy bao nhiêu GHz” mà “thiết kế của tôi chạy ở tốc độ ký hiệu nào, và chuỗi đo còn bao nhiêu biên trên tốc độ đó”.
Về điểm đo, bộ nhớ đồ hoạ đặt sát GPU với đường mạch rất ngắn, nên hầu như không có chỗ gắn đầu nối. Việc đo buộc phải dùng đầu dò vi sai tại điểm hàn hoặc qua chân đo được thiết kế sẵn trên bo mạch. Điện dung ký sinh của đầu dò ở dải tần này đủ để làm đổi đáp ứng của chính đường truyền cần đo — nên vị trí điểm đo phải được tính từ lúc thiết kế bo, không phải khi băng thử đã dựng xong.
Cân chỉnh: GDDR7 đưa công cụ vào trong chính con chip

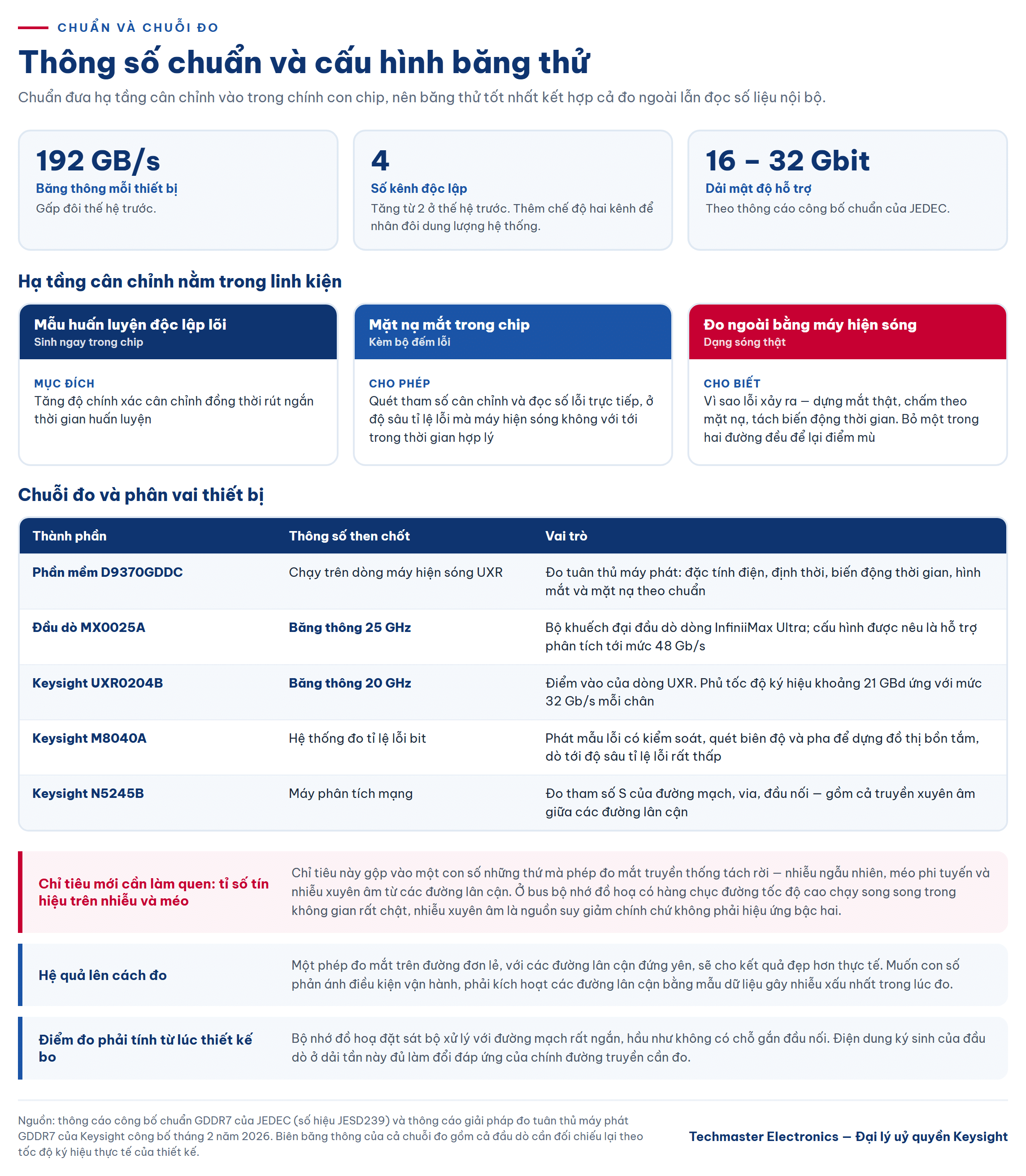

Một điểm khác biệt đáng chú ý của JESD239 là chuẩn này đưa hạ tầng cân chỉnh vào bên trong linh kiện. GDDR7 định nghĩa mẫu huấn luyện LFSR độc lập với lõi, kèm mặt nạ mắt và bộ đếm lỗi ngay trong chip, nhằm tăng độ chính xác của quá trình cân chỉnh đồng thời rút ngắn thời gian huấn luyện.
Với kỹ sư băng thử, điều này mở ra hai đường đo bổ sung cho nhau. Đường thứ nhất là đo ngoài bằng máy hiện sóng: dựng mắt thật từ dạng sóng, chấm theo mặt nạ, tách jitter. Đường thứ hai là đọc bộ đếm lỗi nội bộ của chính linh kiện trong khi quét các tham số cân chỉnh. Đường thứ hai cho bức tranh thống kê ở độ sâu lỗi rất thấp mà máy hiện sóng không với tới trong thời gian hợp lý; đường thứ nhất cho biết vì sao lỗi xảy ra. Bỏ một trong hai đều để lại điểm mù.
SNDR và nhiễu xuyên âm: chỉ tiêu mới cần làm quen
Giải pháp của Keysight nêu riêng phép đo tỉ số tín hiệu trên nhiễu và méo (SNDR), có tính tới nhiễu xuyên âm. Đây là điểm đáng chú ý vì SNDR gộp vào một con số những thứ mà phép đo mắt truyền thống tách rời: nhiễu ngẫu nhiên, méo phi tuyến và nhiễu từ các đường lân cận.
Ở bus bộ nhớ đồ hoạ, hàng chục đường tốc độ cao chạy song song trong không gian rất chật, nên nhiễu xuyên âm không phải hiệu ứng bậc hai mà là nguồn suy giảm chính. Một phép đo mắt trên một đường đơn lẻ, với các đường lân cận đứng yên, sẽ cho kết quả đẹp hơn thực tế. Muốn con số phản ánh điều kiện vận hành, các đường lân cận phải được kích hoạt bằng mẫu dữ liệu gây nhiễu xấu nhất trong lúc đo.
Chọn thiết bị Keysight cho kiểm thử GDDR7
Đo dạng sóng và mặt nạ mắt. Máy hiện sóng Infiniium UXR-B Keysight UXR0204B là điểm vào của dòng UXR — dòng mà phần mềm tuân thủ GDDR7 D9370GDDC chạy trên đó. Với thiết kế ở tốc độ khởi điểm 32 Gb/s mỗi chân, lớp băng thông này phủ được tốc độ ký hiệu khoảng 21 GBd; khi tiến tới 48 Gb/s cần đối chiếu lại biên băng thông của cả chuỗi đo gồm cả đầu dò.
Kiểm thử phía thu và dò sâu tỉ lệ lỗi. Hệ thống BERT tốc độ cao Keysight M8040A đảm nhiệm phần việc mà máy hiện sóng không làm được: phát mẫu lỗi có kiểm soát, quét biên độ và pha để dựng bathtub, và đo tới độ sâu tỉ lệ lỗi rất thấp. Đây là công cụ dùng chung cho mọi chuẩn PAM — cách bố trí đã mô tả trong bài kiểm thử PCIe 6.0: PAM4, mô hình lỗi FEC và vai trò của BERT chuyển sang GDDR7 gần như nguyên vẹn về phương pháp.
Đặc tính hoá kênh truyền. Máy phân tích mạng PNA-X Keysight N5245B đo tham số S của đường mạch, via và đầu nối — gồm cả tham số truyền xuyên âm giữa các đường lân cận. Đo kênh trước khi đo tín hiệu là cách duy nhất để biết mắt xấu do chip hay do bo mạch.
Nếu bạn đang chuyển từ DDR sang GDDR, các vấn đề về tách chu kỳ và yêu cầu đầu dò trong bài kiểm thử DDR5: eye mask, tách chu kỳ đọc–ghi và yêu cầu probing vẫn còn nguyên giá trị đối chiếu.
Kết luận
GDDR7 đặt lại ba giả định mà kỹ sư đo bộ nhớ đã quen: một con mắt thành hai, biên độ mỗi mắt giảm một nửa, và nhiễu xuyên âm từ hiệu ứng phụ trở thành chỉ tiêu chính qua phép đo SNDR. Kèm theo đó, JESD239 đưa bộ đếm lỗi và mặt nạ mắt vào trong chip, nên băng thử tốt nhất là băng thử kết hợp cả đo ngoài lẫn đọc số liệu nội bộ. Điểm khởi đầu thực tế cho một phòng thử: chốt tốc độ ký hiệu của thiết kế, tính ngược ra băng thông cần cho cả đầu dò lẫn máy hiện sóng, rồi mới chọn thiết bị.
