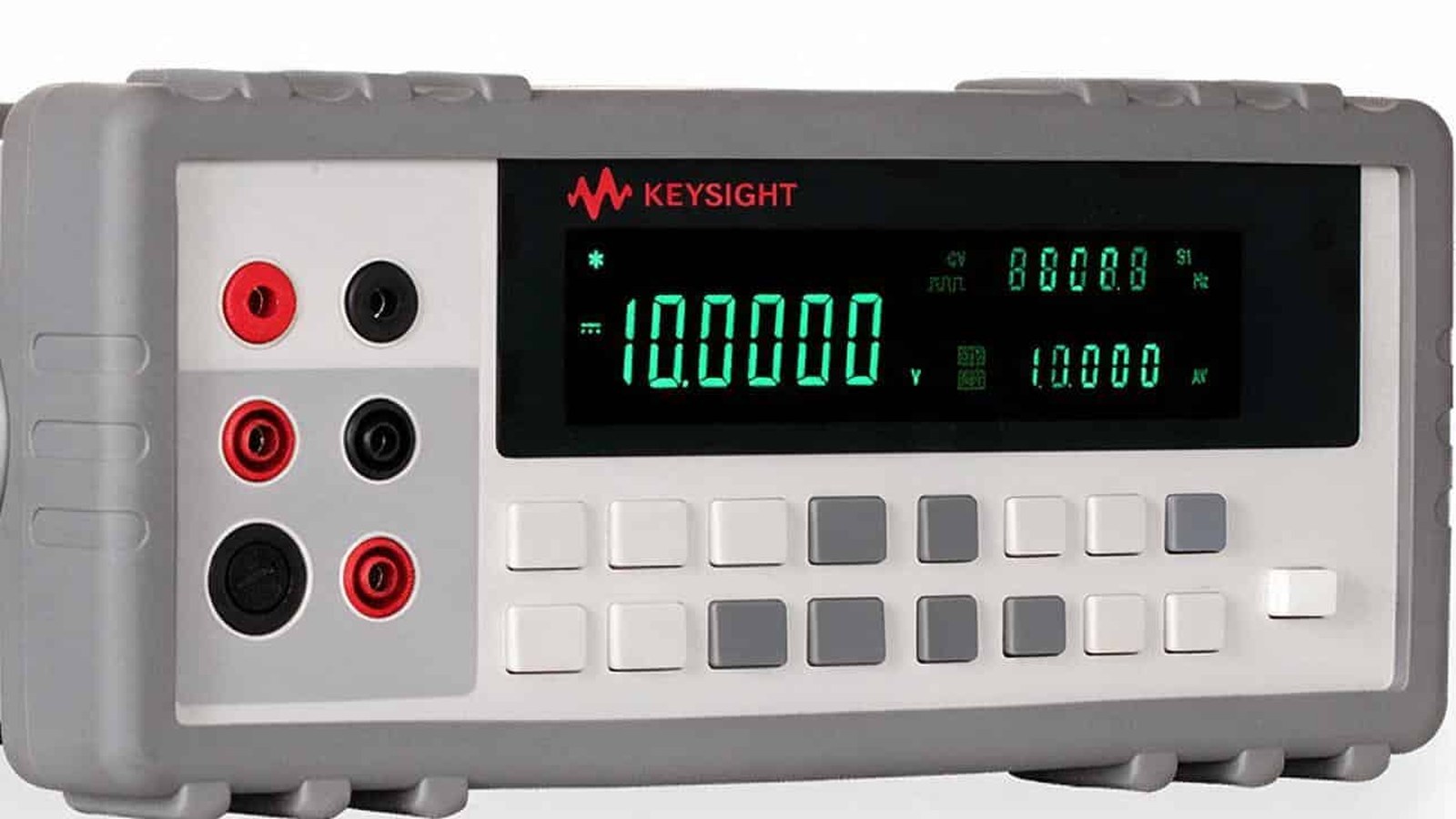

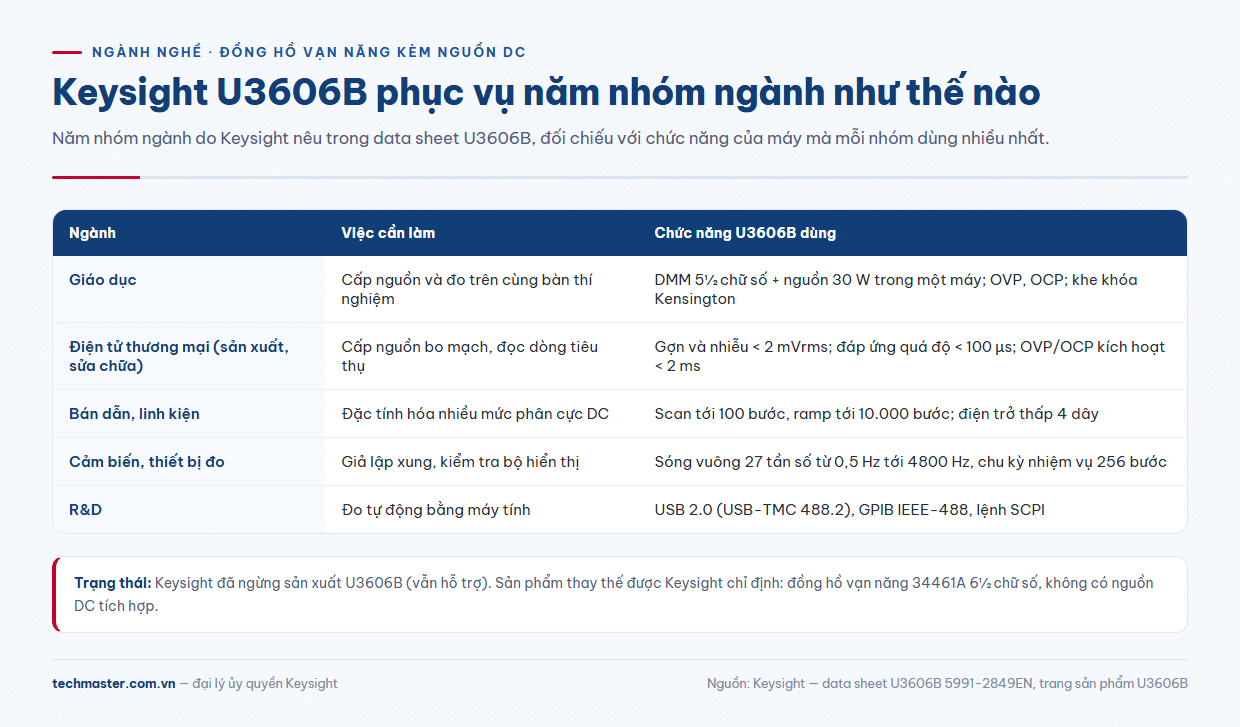

Keysight U3606B ghép một đồng hồ vạn năng 5½ chữ số với một bộ nguồn DC 30 W trong cùng một vỏ máy để bàn. Máy vừa cấp nguồn cho mạch, vừa đo điện áp và dòng trên chính mạch đó. Bài này đi qua từng ngành dùng U3606B: giáo dục, sản xuất và sửa chữa điện tử, bán dẫn, cảm biến và R&D. Lưu ý: Keysight đã chuyển U3606B sang trạng thái ngừng sản xuất (vẫn được hỗ trợ) và giới thiệu đồng hồ vạn năng 34461A làm sản phẩm thay thế. Số liệu lấy từ data sheet 5991-2849EN của Keysight.
Keysight U3606B là gì và trạng thái hiện tại
Theo data sheet của Keysight, U3606B có phần đồng hồ vạn năng 120.000 số đếm, độ chính xác DCV cơ bản 0,025% (1 năm), 10 chức năng đo gồm DCV, ACV, DCI, ACI, điện trở 2 dây và 4 dây, tần số, thông mạch, diode và điện dung, cùng 8 hàm toán học tích hợp. Phần nguồn DC có bốn dải: 30 V/1 A, 100 mA/30 V, 8 V/3 A và 1000 mV/3 A, kèm bảo vệ quá áp (OVP), quá dòng (OCP) và cảm biến từ xa (remote sensing).
Trên trang sản phẩm, Keysight ghi trạng thái “Discontinued / Currently Supported”, nghĩa là không còn sản xuất mới nhưng máy đang dùng vẫn được hỗ trợ. Máy đang dùng vẫn được Techmaster hiệu chuẩn và sửa chữa. Thông số chi tiết có trên trang đồng hồ vạn năng kèm nguồn DC Keysight U3606B.
Giáo dục: một bàn thí nghiệm, một thiết bị
Phòng thí nghiệm ở trường đại học, trường nghề có bàn hẹp mà mỗi bàn cần cả nguồn lẫn đồng hồ. U3606B gom hai thứ đó vào một máy rộng 226 mm, sâu 334 mm (có đệm cao su), nặng khoảng 3,77 kg.
Với sinh viên, giá trị nằm ở các bài thực hành điển hình: cấp 5 V cho mạch số rồi đo dòng tiêu thụ, khảo sát đặc tuyến diode bằng cách tăng áp từng bước, hoặc đo điện trở 4 dây để hiểu vì sao điện trở dây đo làm sai kết quả ở giá trị nhỏ. Bảo vệ OVP, OCP và khe khóa Kensington ở mặt sau hợp với phòng lab dùng chung.
Sản xuất và sửa chữa điện tử thương mại

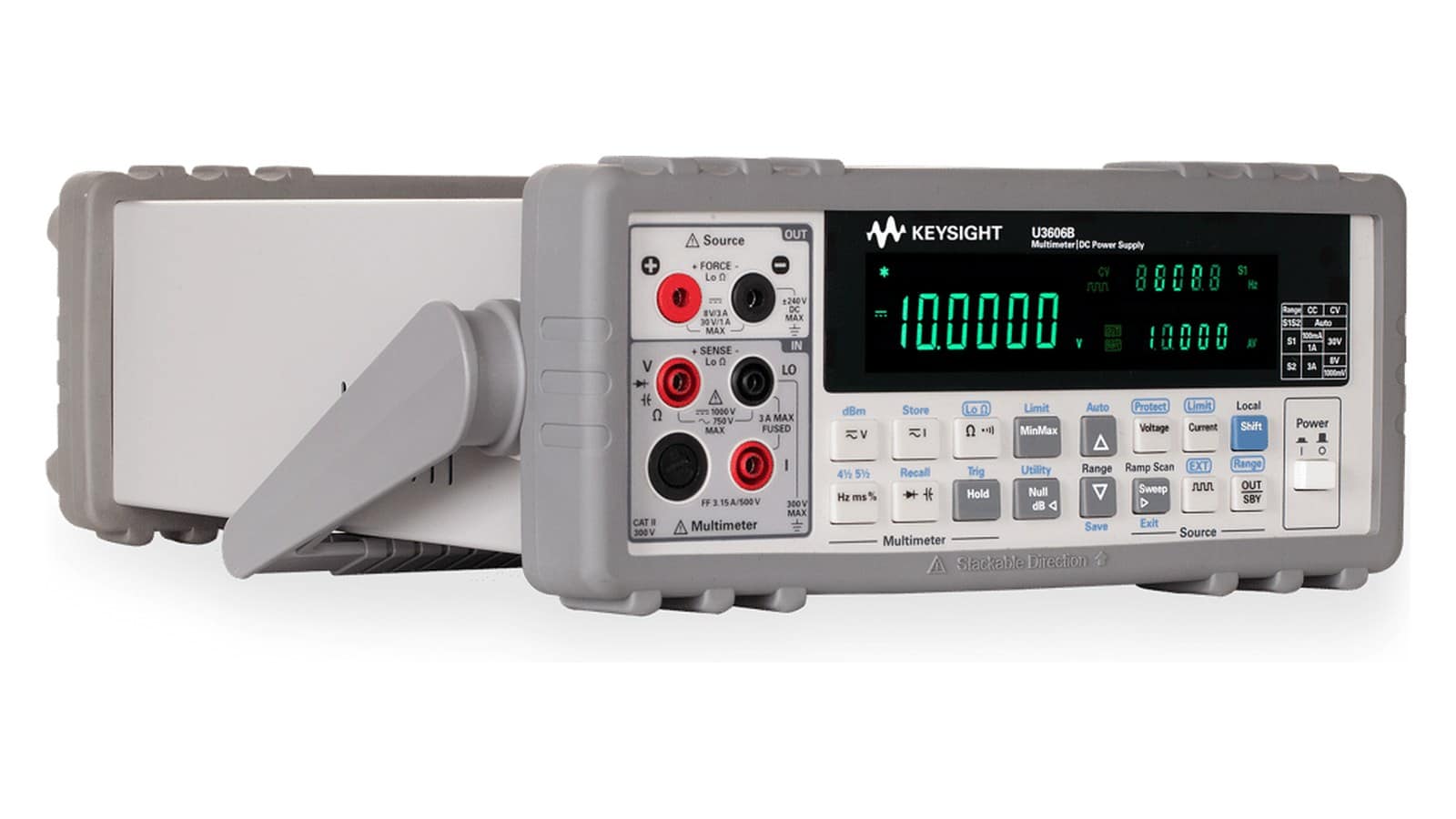

Ở trạm kiểm tra cuối dây chuyền hoặc bàn sửa chữa, kỹ thuật viên cần cấp nguồn cho bo mạch và đọc dòng tiêu thụ để phát hiện chập hoặc linh kiện hỏng. U3606B làm cả hai trên một màn hình VFD. Độ ổn định tải mặt sau đạt tới 0,01% + 3 mV, gợn và nhiễu dưới 2 mVrms (dưới 30 mVpp, dải 20 Hz – 1 MHz), đủ sạch cho phần lớn mạch số và mạch tương tự công suất nhỏ.
Khi bo mạch có tải thay đổi nhanh, thời gian đáp ứng quá độ dưới 100 µs (về trong 15 mV khi dòng chuyển giữa đầy tải và nửa tải) giúp điện áp cấp không dao động lâu. Ngưỡng OVP có độ chính xác 0,5% + 0,5 V, OCP là 0,5% + 0,05 A, thời gian kích hoạt dưới 2 ms. Khi cần lắp tủ rack, có bộ gá 34190A.
Bán dẫn và linh kiện: quét ramp và scan
Data sheet nêu rõ hai chức năng ramp và scan được thiết kế để đơn giản hóa việc đặc tính hóa linh kiện với nhiều mức phân cực DC: thử động cơ DC, đo hệ số khuếch đại transistor, điều khiển rơ-le và thử biên (margin test). Chế độ scan cho tối đa 100 bước, mỗi bước dừng từ 1 đến 99 giây. Chế độ ramp cho tối đa 10.000 bước, khoảng 100 ms mỗi bước (giá trị điển hình), và lập trình được tới 105% toàn thang.
Ở phòng kiểm tra linh kiện đầu vào (IQC), kỹ thuật viên đặt quét từ mặt máy thay vì xoay núm từng mức. Phép đo điện trở thấp 4 dây ở dải 100 mΩ có độ phân giải tới 0,001 mΩ, hợp với việc đo điện trở tiếp xúc, cuộn dây hoặc shunt dòng.
Cảm biến và thiết bị đo: ngõ ra sóng vuông 4,8 kHz
Theo Keysight, U3606B phát sóng vuông ở 27 tần số cố định từ 0,5 Hz đến 4800 Hz, chu kỳ nhiệm vụ chỉnh theo 256 bước từ 0,39% đến 99,60%, biên độ chỉnh được với độ phân giải 1 mV. Data sheet liệt kê các ứng dụng: tạo PWM, điều khiển điện áp, xung đồng bộ, và kiểm tra hoặc hiệu chỉnh màn hình lưu lượng kế, máy đo tốc độ vòng quay, LED, cảm biến, máy hiện sóng, bộ chuyển đổi tần số.
R&D: điều khiển từ xa qua USB và GPIB
Với nhóm nghiên cứu phát triển, U3606B có cổng USB 2.0 (tương thích USB-TMC 488.2) và GPIB IEEE-488 chuẩn, nhận lệnh SCPI để dễ chuyển mã từ hệ thống cũ. Độ phân giải lập trình là 1 mV và 0,1 mA trên các dải chính, 0,1 mV trên dải 1000 mV và 0,01 mA trên dải 100 mA.

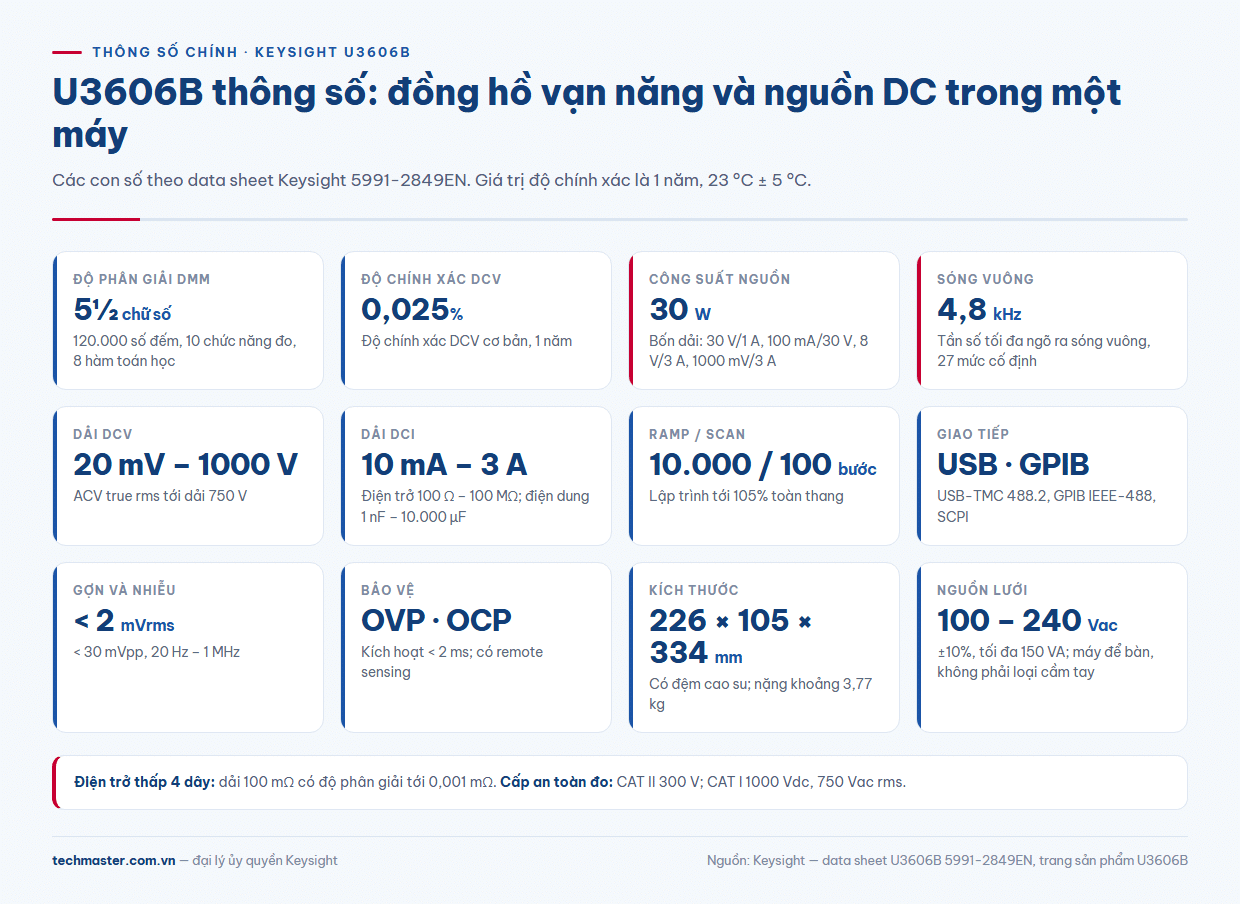

U3606B thông số cần nhớ
- Đồng hồ vạn năng: 5½ chữ số, 120.000 số đếm; DCV từ dải 20 mV tới 1000 V; ACV true rms tới dải 750 V; DCI từ 10 mA tới 3 A; điện trở 100 Ω – 100 MΩ; điện dung 1 nF – 10.000 µF.
- Nguồn DC 30 W: 30 V/1 A, 100 mA/30 V, 8 V/3 A, 1000 mV/3 A; gợn và nhiễu dưới 2 mVrms.
- Chức năng nguồn: OVP, OCP, remote sensing, ramp 10.000 bước, scan 100 bước, sóng vuông tới 4,8 kHz.
- Giao tiếp và an toàn: USB 2.0, GPIB, SCPI; CAT II 300 V, CAT I 1000 Vdc / 750 Vac rms.
- Nguồn lưới: 100 – 240 Vac ±10%, tối đa 150 VA; chu kỳ hiệu chuẩn tham chiếu trong data sheet là 1 năm.
Bảng đầy đủ xem tại trang U3606B thông số trên Techmaster.
U3606B, đồng hồ vạn năng cầm tay Keysight hay 34461A?
U3606B là máy để bàn, chạy điện lưới, không phải loại cầm tay. Nếu công việc chủ yếu ở hiện trường, tủ điện hay nhà xưởng, một đồng hồ vạn năng cầm tay Keysight như U1233A chạy pin sẽ hợp hơn.
Với nhu cầu mua mới, Keysight chỉ định đồng hồ vạn năng Truevolt 34461A 6½ chữ số làm sản phẩm thay thế. Lưu ý 34461A là đồng hồ vạn năng thuần, không có nguồn DC tích hợp, nên khi chuyển đổi cần tính thêm một bộ nguồn DC riêng cho phần cấp nguồn. Cách 34461A phục vụ từng ngành được phân tích trong bài đồng hồ vạn năng Keysight 34461A trong 5 ngành. Nếu đang phân vân giữa 5½ và 6½ chữ số, bài số chữ số không phải là độ chính xác giải thích nên đọc data sheet thế nào.
U3606B giá và hỗ trợ tại Techmaster
Vì U3606B đã ngừng sản xuất, khả năng cung cấp máy mới phụ thuộc tồn kho; về U3606B giá hoặc cấu hình thay thế bằng 34461A kèm bộ nguồn DC, vui lòng liên hệ báo giá với Techmaster. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025. Danh mục đầy đủ có trên trang thiết bị đo Keysight, và tư vấn riêng cho Keysight U3606B qua trang sản phẩm.
Câu hỏi thường gặp
Keysight U3606B còn sản xuất không?
Không. Trang sản phẩm Keysight ghi U3606B ở trạng thái ngừng sản xuất nhưng vẫn được hỗ trợ, và giới thiệu đồng hồ vạn năng 34461A 6½ chữ số làm sản phẩm thay thế. Máy đang dùng vẫn được Techmaster hiệu chuẩn và sửa chữa.
Nguồn DC của U3606B có những dải nào?
Bốn dải: 30 V/1 A, 100 mA/30 V, 8 V/3 A và 1000 mV/3 A, tổng công suất 30 W, có bảo vệ OVP, OCP, cảm biến từ xa, chức năng ramp, scan và ngõ ra sóng vuông tới 4,8 kHz.
U3606B có phải đồng hồ vạn năng cầm tay không?
Không. U3606B là máy để bàn chạy điện lưới 100 – 240 Vac, nặng khoảng 3,77 kg. Cho công việc hiện trường, nên chọn đồng hồ vạn năng cầm tay Keysight chạy pin.
