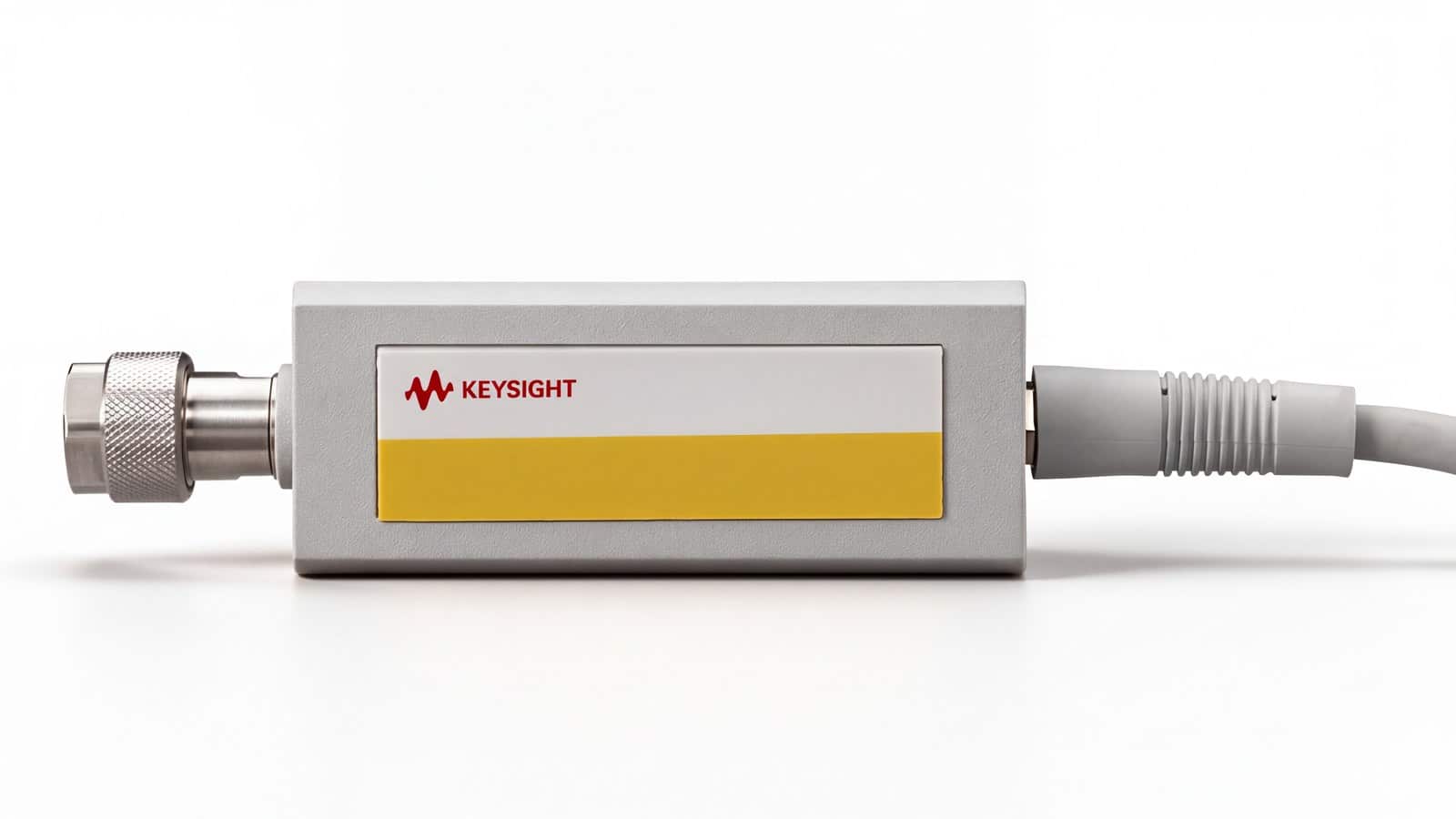

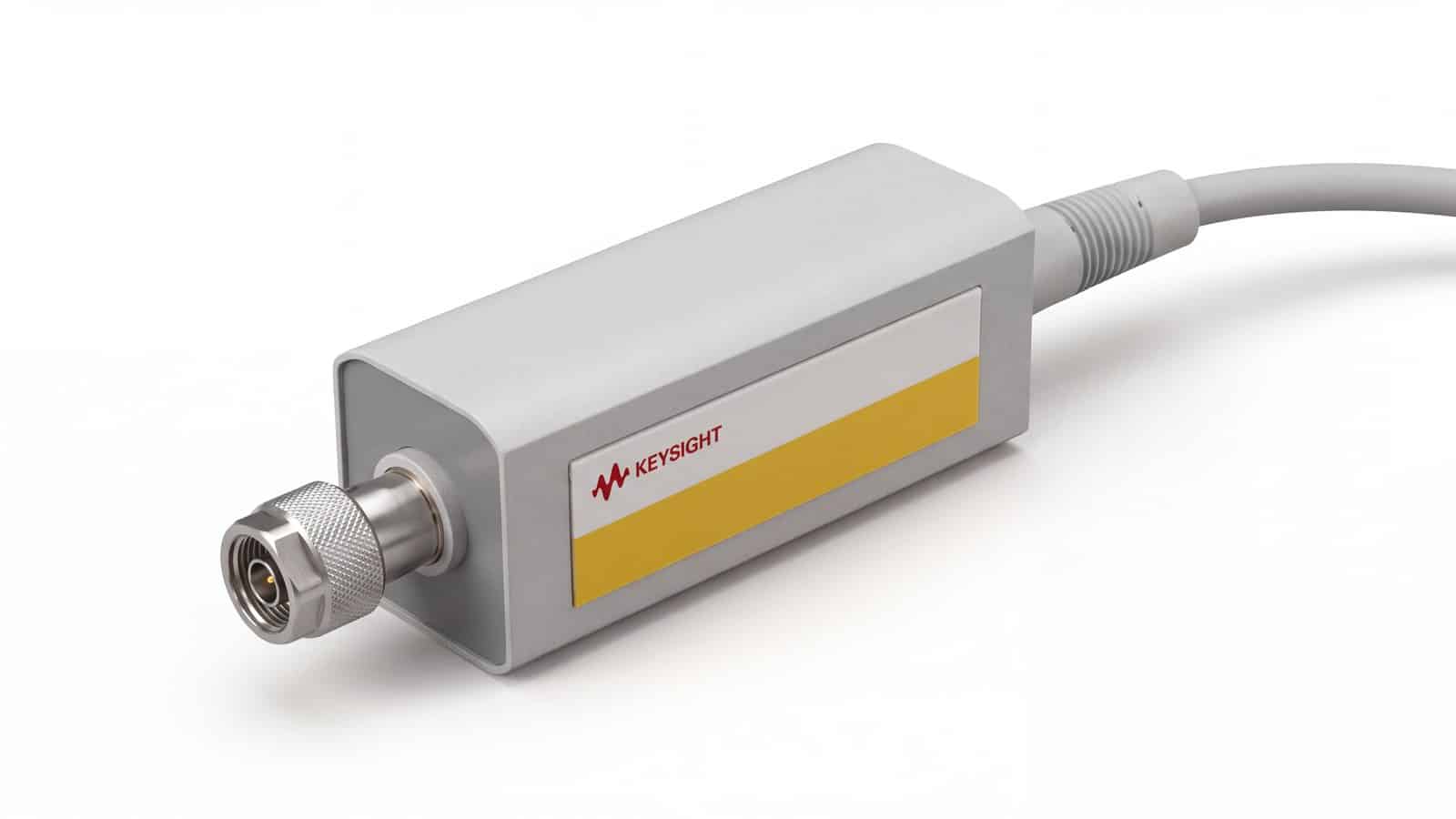

Keysight N1924A là cảm biến công suất băng rộng 50 MHz – 40 GHz, dải động −35 đến +20 dBm, đầu nối 2,4 mm (m), thời gian sườn của riêng cảm biến ≤ 3 ns. Bài viết này không lặp lại quy trình đo từng bước, mà đi theo từng ngành: radar và hàng không, thông tin vô tuyến băng rộng, liên lạc vệ tinh và vi ba, phòng R&D và phòng hiệu chuẩn. Mỗi ngành cần gì ở một đầu đo công suất đỉnh, và N1924A đáp ứng tới đâu. Mọi con số đều lấy từ data sheet 5990-8126EN và trang sản phẩm của Keysight.
Keysight N1924A dùng với máy nào? Điều cần biết trước khi chọn
Đây là điểm dễ nhầm nhất. N1924A thường bị xếp chung với dòng P-Series, nhưng Keysight ghi rõ trên trang sản phẩm rằng N1924A chỉ tương thích với máy phân tích công suất đỉnh 8990B. Nó không cắm được vào máy đo P-Series N1911A/N1912A. Hai cảm biến P-Series cùng dải tần là N1921A (18 GHz) và N1922A (40 GHz) – những model này dùng được với N1911A/N1912A và cũng được 8990B hỗ trợ.
Điểm thứ hai: Keysight hiện xếp 8990B vào nhóm Obsolete và ghi “không tìm thấy sản phẩm thay thế”. Riêng cảm biến N1924A vẫn ở trạng thái Active. Nói thẳng: N1924A phù hợp nhất cho đơn vị đang vận hành 8990B và cần thêm đầu đo, thay đầu đo hỏng hoặc mở kênh RF thứ hai. Nếu bạn dựng hệ đo công suất đỉnh mới từ đầu, hãy trao đổi với Techmaster về tổ hợp P-Series; xem thêm bài chọn cảm biến công suất đỉnh N1921A hay N1922A.

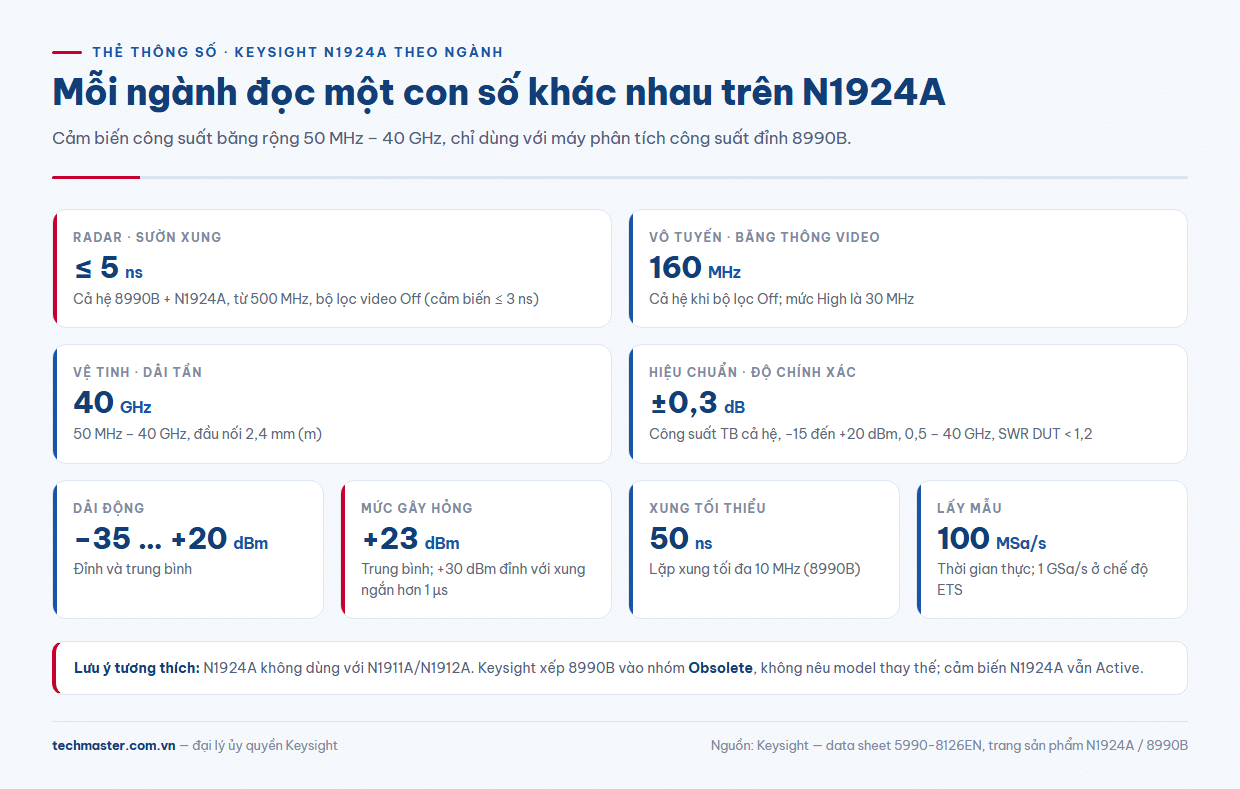

N1924A thông số làm nền cho mọi ứng dụng
Trước khi đi vào từng ngành, đây là các con số được dùng xuyên suốt bài.
| Thông số | Giá trị theo Keysight |
|---|---|
| Dải tần | 50 MHz – 40 GHz |
| Dải động | −35 dBm đến +20 dBm |
| Thời gian sườn của cảm biến | ≤ 3 ns (tần số từ 500 MHz) |
| Thời gian sườn cả hệ 8990B + N1924A | ≤ 5 ns (từ 500 MHz, bộ lọc video Off) |
| Mức gây hỏng | +23 dBm trung bình; +30 dBm đỉnh với xung ngắn hơn 1 µs |
| Đầu nối | 2,4 mm (m) |
| Băng thông video | 30 MHz (mức High); 160 MHz cả hệ khi bộ lọc Off |
| Cáp cố định | Tùy chọn 105: 1,5 m; tùy chọn 106: 3,0 m |
Hệ 8990B có 2 kênh RF và 2 kênh video, lấy mẫu thời gian thực 100 MSa/s (1 GSa/s ở chế độ ETS), đo được xung rộng tối thiểu 50 ns và tần số lặp xung tối đa 10 MHz. Cảm biến tự zero và tự hiệu chuẩn nhờ nguồn tham chiếu DC tích hợp, có thể thực hiện khi vẫn nối với thiết bị cần đo; hệ số hiệu chuẩn, tuyến tính, nhiệt độ và băng thông được lưu trong EEPROM.
Radar và hàng không – vũ trụ: đo sườn xung nhanh
Với radar xung, công suất trung bình gần như không nói lên điều gì. Kỹ sư cần biết đỉnh xung, độ rộng xung, chu kỳ lặp (PRI/PRF), độ sụt đỉnh (droop) và thời gian sườn.
N1924A đóng góp ba điểm cụ thể cho ngành này:
- Sườn ≤ 5 ns cho cả hệ khi đặt bộ lọc video ở Off – đủ để đọc sườn của xung ngắn mà không bị chính thiết bị đo làm “mềm” đi.
- Dải tới 40 GHz phủ các băng radar thông dụng mà bản 18 GHz (N1923A) không với tới.
- Bộ đo xung có sẵn trên 8990B: rise time, fall time, độ rộng xung, PRI, PRF, duty cycle, pulse top, pulse base, overshoot, cùng marker đo độ trễ, khoảng cách xung và droop.
Lưu ý an toàn: mức gây hỏng đỉnh là +30 dBm và chỉ áp dụng cho xung ngắn hơn 1 µs. Với bộ phát công suất lớn, luôn chèn bộ suy hao hoặc coupler để đưa mức vào cảm biến về trong dải −35 đến +20 dBm.
Thông tin vô tuyến băng rộng: đỉnh, trung bình và tỉ số đỉnh/trung bình
Ở các tín hiệu điều chế băng rộng, thông số quyết định độ méo của bộ khuếch đại là tỉ số công suất đỉnh trên trung bình. N1924A cùng 8990B đo đồng thời công suất đỉnh, trung bình và tỉ số đỉnh/trung bình, kèm dữ liệu thống kê.
Điểm kỹ thuật cần nắm: 30 MHz ghi trên trang sản phẩm là mức High của bộ lọc video. Khi tắt bộ lọc (Off), băng thông video của cả hệ là 160 MHz. Với tín hiệu có băng thông điều chế rộng, hãy chủ động chọn Off để không đánh giá thấp đỉnh. Ngược lại, với tín hiệu hẹp hơn, các mức Low (5 MHz) hoặc Medium (15 MHz) giảm nhiễu trên mỗi mẫu, đổi lại sườn chậm hơn (dưới 60 ns ở Low, dưới 25 ns ở Medium theo bảng đáp ứng động).
Bài hướng dẫn đo công suất đỉnh với N1923A trình bày chi tiết cách đặt trigger và bộ lọc video; quy trình đó áp dụng tương tự cho N1924A.
Vệ tinh và vi ba: vì sao đầu nối 2,4 mm quan trọng
Các tuyến vệ tinh và vi ba điểm–điểm làm việc ở tần số cao, nơi đầu nối Type N không còn phù hợp. N1924A dùng đầu nối 2,4 mm (m) để phủ hết dải tới 40 GHz. Đổi lại, phối hợp trở kháng xấu dần theo tần số, và đây là nguồn bất định lớn khi đo ở băng cao:
- SWR tối đa 1,2 từ 50 MHz đến 10 GHz;
- 1,26 trên 10 – 18 GHz;
- 1,3 trên 18 – 26,5 GHz;
- 1,5 trên 26,5 – 40 GHz.
Khi đo ở băng trên 26,5 GHz, hãy tính sai số mất phối hợp từ SWR của cảm biến và SWR của thiết bị cần đo, dùng adapter 2,4 mm chất lượng tốt và siết đúng lực. Cáp là loại cố định: 1,5 m (tùy chọn 105) hoặc 3,0 m (tùy chọn 106).
Phòng R&D và phòng hiệu chuẩn: đọc đúng độ bất định
Ở phòng R&D, N1924A thường dùng để đặc tính hóa bộ khuếch đại, bộ trộn và module RF, nơi 2 kênh RF của 8990B cho phép đo vào/ra cùng lúc. Ở phòng hiệu chuẩn, câu hỏi chính là bất định. Keysight công bố bất định hiệu chuẩn của riêng cảm biến N1924A theo băng: 4,3% (50 – 500 MHz), 4,2% (đến 1 GHz), 4,4% (đến 10 GHz), 4,7% (đến 18 GHz), 5,9% (đến 26,5 GHz) và 6,0% (đến 40 GHz).
Với độ chính xác đo công suất trung bình của cả hệ, data sheet ghi ≤ ±0,3 dB hoặc ±6,7%, áp dụng trong dải −15 đến +20 dBm, 0,5 – 40 GHz, SWR thiết bị cần đo dưới 1,2 và trung bình 32 lần.
Khi đặt hàng, có thể chọn tùy chọn N1924A-1A7 (chứng nhận hiệu chuẩn ISO 17025 kèm dữ liệu đo) hoặc N1924A-A6J (ANSI Z540). Techmaster vận hành phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ hiệu chuẩn định kỳ cảm biến tại Việt Nam.
Máy đo công suất RF Keysight: khi nào nên chọn hướng khác

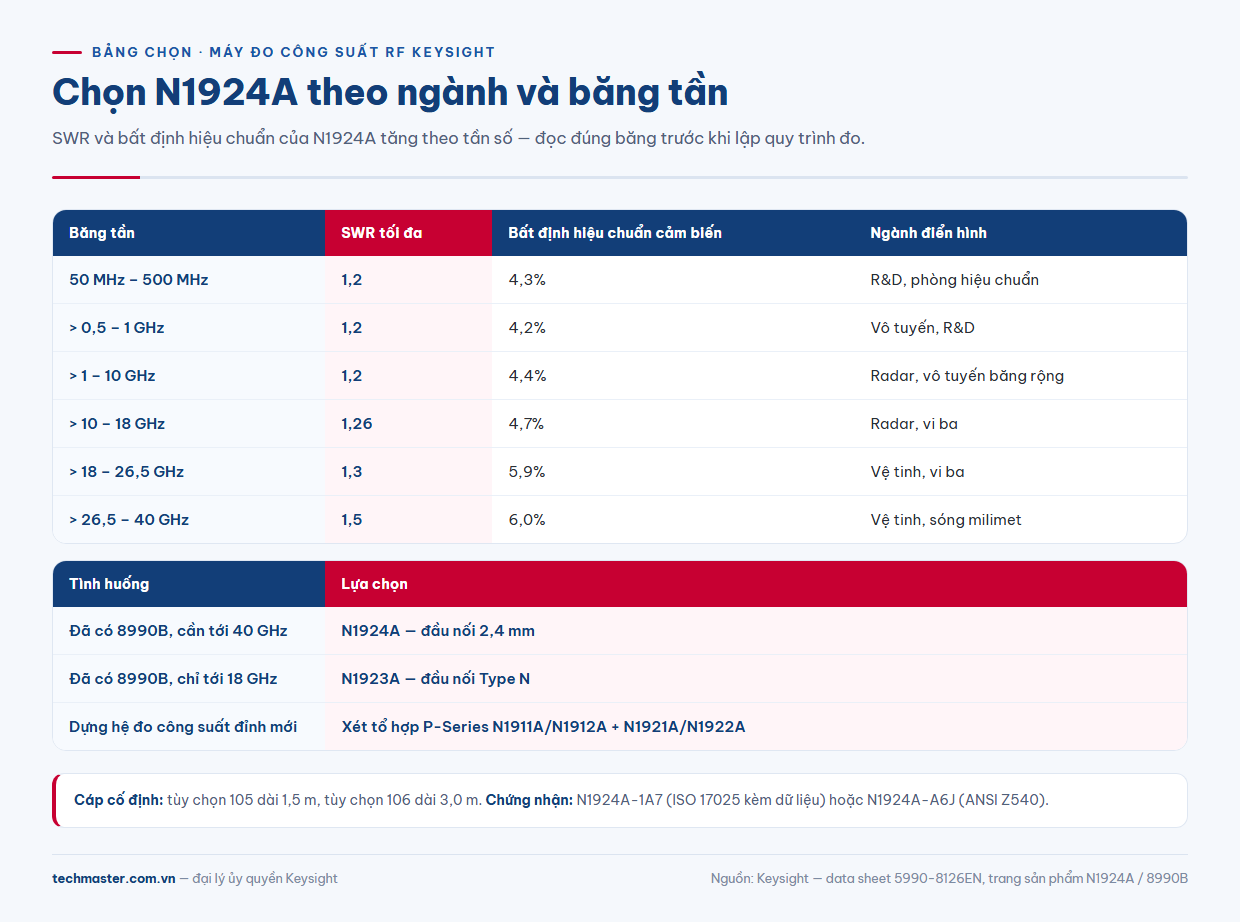

N1924A không phải đáp án cho mọi trường hợp. Dùng bảng nhanh sau:
- Đã có 8990B, cần đo tới 40 GHz: N1924A là đầu đo đúng.
- Đã có 8990B, chỉ đo tới 18 GHz: N1923A (đầu nối Type N) gọn hơn.
- Chưa có máy, dựng hệ mới: vì 8990B đã ngừng sản xuất, nên xét tổ hợp P-Series N1911A/N1912A với N1921A/N1922A; xem bài so sánh N1911A với N1912A, E4416A, N1913A.
N1924A giá và cách đặt hàng
N1924A giá phụ thuộc chiều dài cáp (tùy chọn 105 hoặc 106) và gói chứng nhận hiệu chuẩn đi kèm, nên Techmaster báo giá theo cấu hình cụ thể – vui lòng liên hệ báo giá. Xem trang sản phẩm cảm biến công suất băng rộng Keysight N1924A để gửi yêu cầu.
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025. Bạn có thể xem toàn bộ dải thiết bị đo Keysight hoặc đọc N1924A thông số và cấu hình đặt hàng trên trang sản phẩm.
