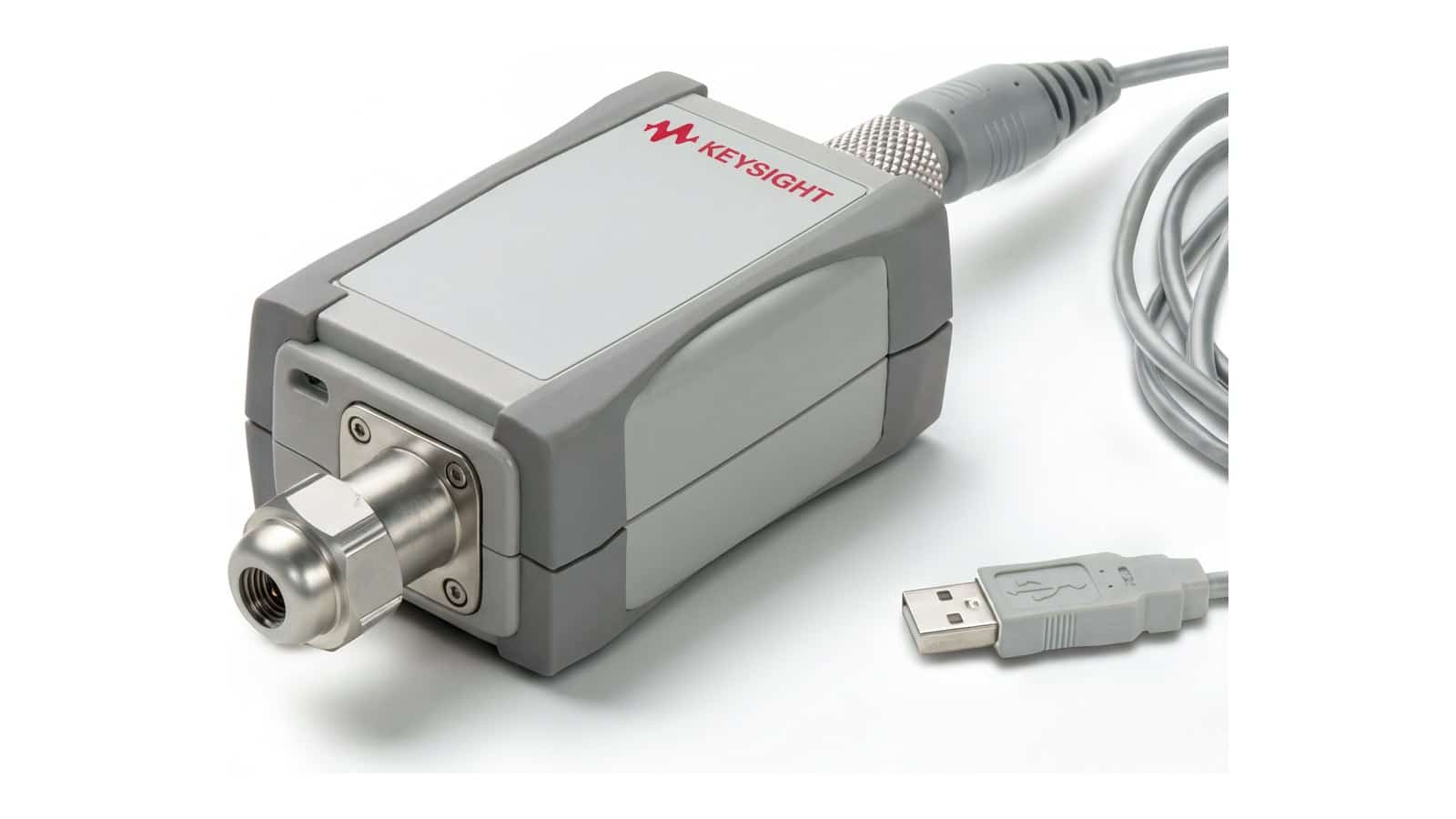

Keysight U2002A là cảm biến công suất trung bình kết nối USB thuộc dòng U2000, đo từ 50 MHz đến 24 GHz trong dải −60 đến +20 dBm, đầu nối 3,5 mm. Cảm biến tự chứa toàn bộ phần đo: cắm vào máy tính hoặc thiết bị Keysight tương thích là có ngay một máy đo công suất RF, không cần thêm power meter hay bộ đổi nguồn. Bài viết này đi theo hướng thực hành: chuẩn bị, zero, cài tần số, đọc kết quả và giữ sai số ở mức kiểm soát được.
Keysight U2002A làm được gì trong phòng đo
Trong một bài đo công suất truyền thống, kỹ sư cần đầu đo, máy đo công suất và cáp nối giữa hai thứ. Với U2002A, mạch tách sóng, số hóa và giao tiếp đều nằm trong thân cảm biến. Theo tài liệu Keysight, dòng U2000 đo được mà không cần power meter, không cần bộ đổi nguồn ngoài và không cần module trigger riêng. Nguồn điện và dữ liệu đi chung qua cáp USB 2.0.
Điểm này hữu ích ở ba nơi. Trên dây chuyền ATE, mỗi trạm có một cảm biến cắm thẳng vào PC điều khiển. Ngoài hiện trường, chỉ cần laptop là kiểm tra được mức phát của module RF. Trong phòng R&D, cảm biến bổ sung chức năng đo công suất cho một số máy phân tích phổ và phân tích mạng Keysight. Nếu phải chọn giữa các model cùng dòng, bài so sánh Keysight U2004A với các model U2000 đặt các dải tần cạnh nhau.

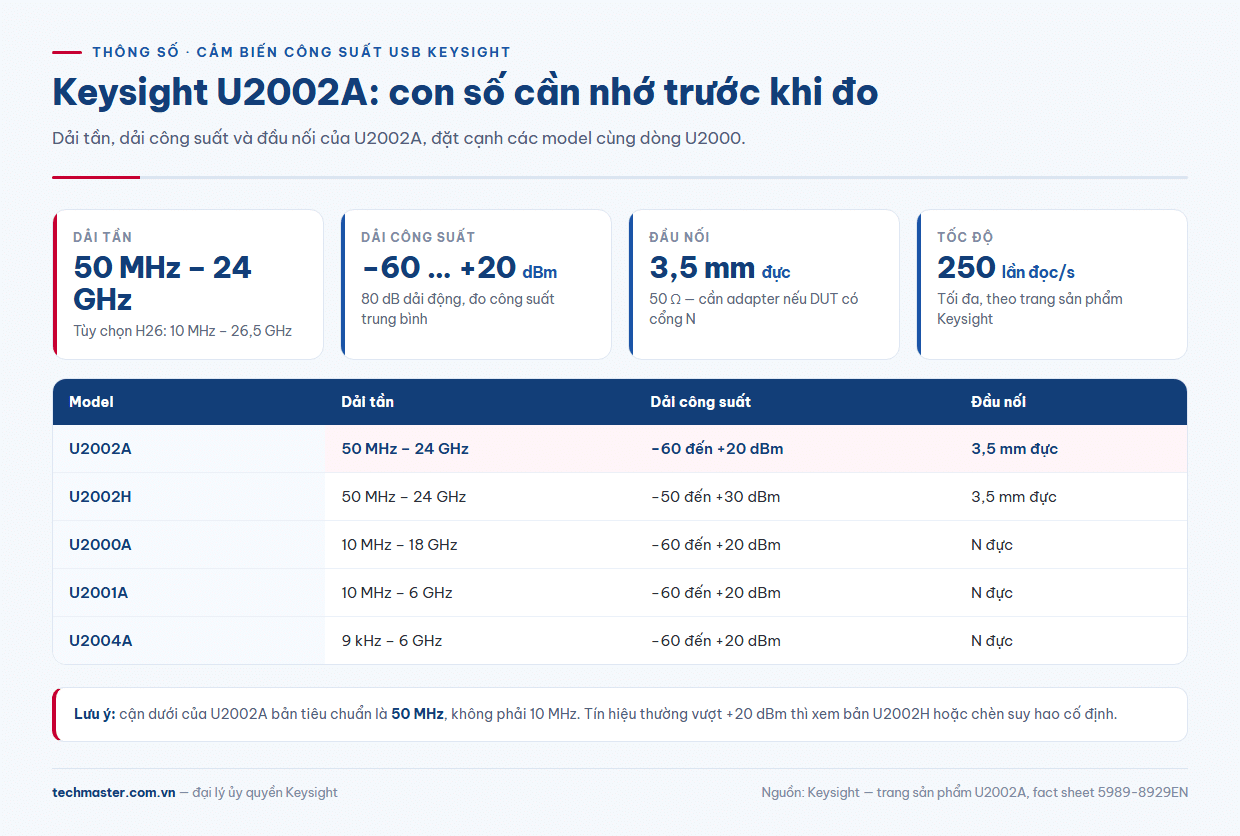

U2002A thông số: những con số cần nhớ trước khi đo
Các con số dưới đây lấy từ trang sản phẩm Keysight và fact sheet dòng U2000 (5989-8929EN). Đây là phần U2002A thông số ảnh hưởng trực tiếp tới cách bạn đấu nối và cài đặt:
| Hạng mục | Keysight U2002A |
|---|---|
| Dải tần | 50 MHz – 24 GHz (tùy chọn H26: 10 MHz – 26,5 GHz) |
| Dải công suất | −60 dBm đến +20 dBm |
| Đầu nối RF | 3,5 mm đực, 50 Ω |
| Loại phép đo | Công suất trung bình |
| Tốc độ đo | Tới 250 lần đọc/giây |
| Zero | Zero nội, không cần tháo cảm biến |
| Giao tiếp | USB 2.0, trigger tích hợp (cáp BNC – SMB 1,5 m kèm theo) |
Lưu ý đầu tiên: cận dưới tần số của U2002A là 50 MHz, không phải 10 MHz như U2000A hay U2001A. Chỉ bản có tùy chọn H26 mới xuống được 10 MHz. Thứ hai, U2002A dùng đầu 3,5 mm chứ không phải đầu N, nên cần adapter chất lượng tốt nếu DUT có cổng N.

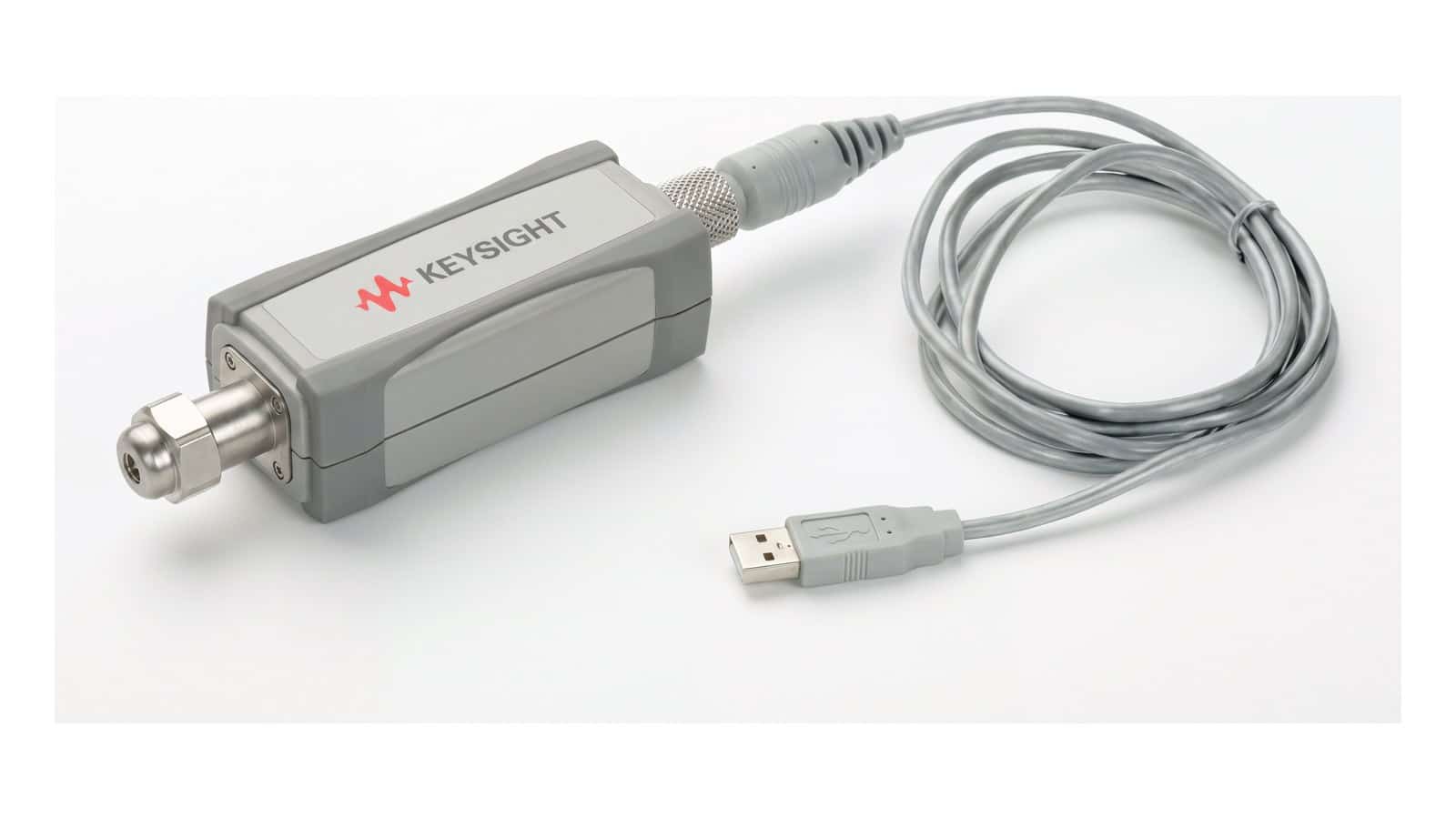

Chuẩn bị: kết nối cảm biến công suất USB với PC hoặc thiết bị
Keysight giao kèm mỗi cảm biến cáp USB 1,5 m, cáp trigger BNC đực – SMB cái, phần mềm N1918A, giấy chứng nhận hiệu chuẩn và DVD Instrument Control chứa BenchVue. Quy trình chuẩn bị gồm bốn bước:
- Cài IO Libraries Suite và BenchVue trước khi cắm cảm biến. Keysight khuyến nghị dùng BenchVue (bản 3.0 trở lên) cho dự án mới.
- Cắm USB. Cảm biến được nhận diện tự động. Đèn LED trên thân báo trạng thái giao tiếp với PC.
- Khóa cáp. Đầu USB có cơ cấu khóa, nên khóa lại để tránh lỏng cáp khi đo lâu. Cần dây dài hơn thì chọn U2031B (3 m) hoặc U2031C (5 m).
- Để cảm biến ổn định nhiệt vài phút sau khi cấp nguồn trước khi zero và đo.
Với hệ thống tự động, một cảm biến công suất USB có thể đặt xa PC thông qua hub USB-to-LAN, như Keysight mô tả trong fact sheet.
Zero cảm biến: bước không được bỏ qua
Ở mức −60 dBm, công suất chỉ còn 1 nW. Lệch offset nhỏ của mạch tách sóng cũng đủ làm sai kết quả. Vì vậy, zero là bước bắt buộc trước mỗi phiên đo mức thấp.
U2002A có zero nội: cảm biến tự cách ly đầu vào và đo offset mà không cần tháo khỏi DUT. Nên zero lại khi:
- Vừa cấp nguồn xong và cảm biến đã ổn định nhiệt.
- Nhiệt độ phòng hoặc vị trí lắp thay đổi đáng kể.
- Chuẩn bị đo mức gần cận dưới của dải đo.
Với phép đo mức rất thấp cần độ chính xác cao, hãy tham khảo hướng dẫn vận hành U2000 về zero ngoài (tắt nguồn RF của DUT) và làm theo đúng khuyến nghị của Keysight.

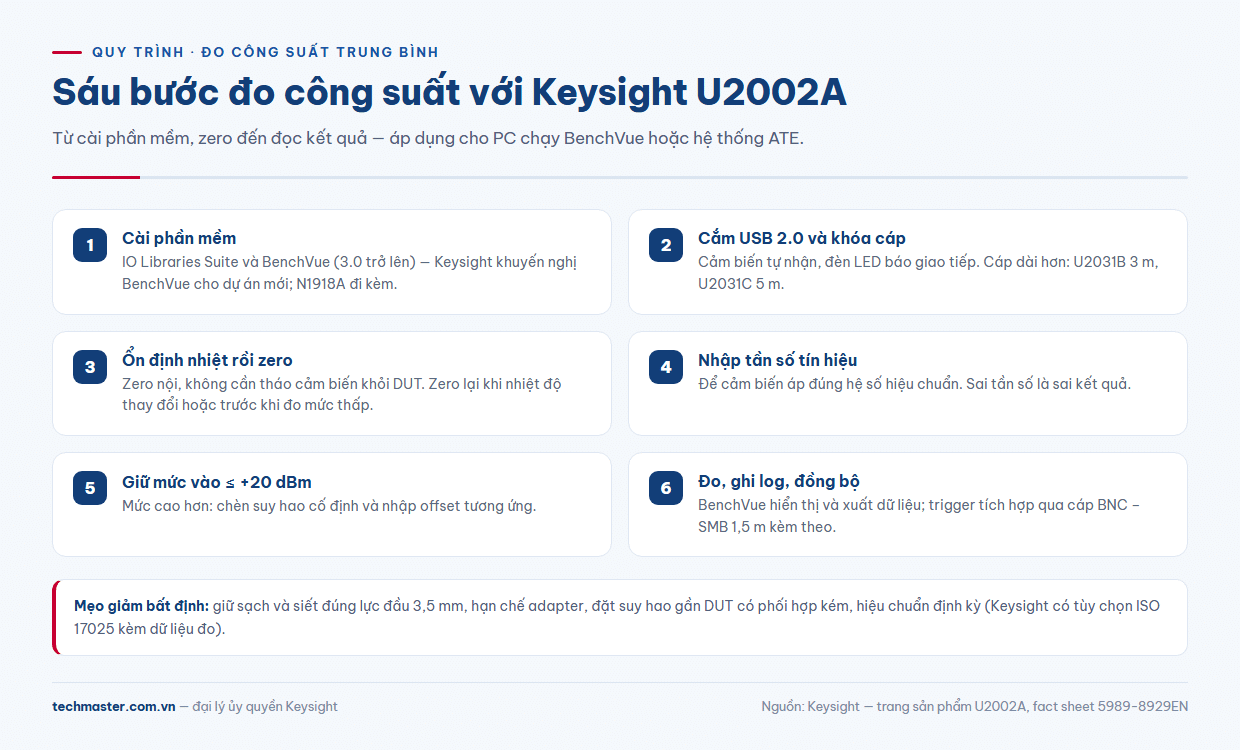

Quy trình đo công suất trung bình CW với Máy đo công suất RF Keysight dạng USB
Sau khi zero, quy trình đo một tín hiệu CW hoặc tín hiệu điều chế có công suất trung bình ổn định gồm năm bước:
- Nhập tần số tín hiệu. Cảm biến dùng tần số này để áp hệ số hiệu chuẩn tương ứng. Sai tần số là sai hệ số, dù mạch đo hoạt động đúng.
- Kiểm tra mức vào. Mức tối đa trong dải đo là +20 dBm. Nếu DUT phát mạnh hơn, chèn suy hao cố định và nhập giá trị offset tương ứng. Với tín hiệu lớn, dòng U2000 có bản H (U2002H: −50 đến +30 dBm).
- Chọn chế độ lấy trung bình. Mức thấp cần trung bình nhiều lần hơn để giảm nhiễu. Mức cao có thể đo nhanh hơn, tới 250 lần đọc/giây.
- Đọc và ghi log. BenchVue hiển thị số, biểu đồ theo thời gian và xuất dữ liệu. N1918A cung cấp giao diện Power Panel và Power Analyzer.
- Đồng bộ khi cần. Dùng trigger tích hợp và cáp BNC – SMB để bắt đầu phép đo theo sự kiện từ máy phát hoặc hệ thống ATE.
U2002A đo công suất trung bình. Nếu cần thông số đỉnh, đường bao xung hay CCDF, đó là việc của cảm biến công suất đỉnh. Bài đo công suất đỉnh và công suất trung bình giải thích cách chọn đầu đo theo dạng tín hiệu.
Giảm bất định đo: mẹo thực tế
Kết quả đo chịu ảnh hưởng của phối hợp trở kháng, hệ số hiệu chuẩn, độ tuyến tính và nhiệt độ. Một số thói quen giúp giảm bất định:
- Giữ sạch và siết đúng lực đầu 3,5 mm. Đầu nối bẩn hoặc lỏng làm tăng phản xạ. Dùng cờ lê lực phù hợp, không vặn thân cảm biến.
- Hạn chế adapter. Mỗi adapter thêm suy hao và mismatch. Nếu bắt buộc dùng N sang 3,5 mm, hãy đo suy hao của nó và nhập offset.
- Đặt suy hao cố định gần DUT khi DUT có phối hợp kém. Suy hao làm giảm ảnh hưởng mismatch giữa nguồn và cảm biến.
- Không vượt +20 dBm ở đầu vào, kể cả khi đỉnh tín hiệu điều chế có thể cao hơn mức trung bình.
- Hiệu chuẩn định kỳ. Keysight có tùy chọn hiệu chuẩn ISO 17025 kèm dữ liệu đo khi đặt hàng.
Muốn tính bất định đầy đủ (mismatch, hệ số K, cộng RSS), tham khảo bài bất định đo công suất RF.
Khi nào chọn Keysight U2002A
U2002A phù hợp khi bạn cần đo công suất trung bình tới 24 GHz, dải động 80 dB và thiết bị gọn để mang theo hoặc tích hợp vào ATE. Nếu tín hiệu chỉ dưới 6 GHz, U2001A hoặc U2004A (từ 9 kHz) có đầu N tiện hơn. Nếu cần tới 18 GHz với đầu N, U2000A phù hợp hơn. Nếu mức tín hiệu thường vượt +20 dBm, cân nhắc U2002H.
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025. Xem cấu hình và liên hệ báo giá tại trang cảm biến công suất USB Keysight U2002A, hoặc tham khảo thêm các thiết bị đo Keysight khác. Đội kỹ thuật có thể hỗ trợ cài BenchVue, tích hợp U2002A vào hệ thống đo tự động và lên lịch hiệu chuẩn định kỳ.
Câu hỏi thường gặp
U2002A đo được từ tần số nào?
Bản tiêu chuẩn đo từ 50 MHz đến 24 GHz. Tùy chọn H26 mở rộng dải đo thành 10 MHz – 26,5 GHz.
Có cần máy đo công suất riêng không?
Không. U2002A cắm USB vào PC chạy BenchVue hoặc N1918A, hoặc vào một số máy phân tích phổ và phân tích mạng Keysight tương thích.
Có phải tháo cảm biến khỏi DUT khi zero không?
Không cần với zero nội. Với phép đo mức rất thấp, hãy làm theo hướng dẫn của Keysight về zero ngoài.
