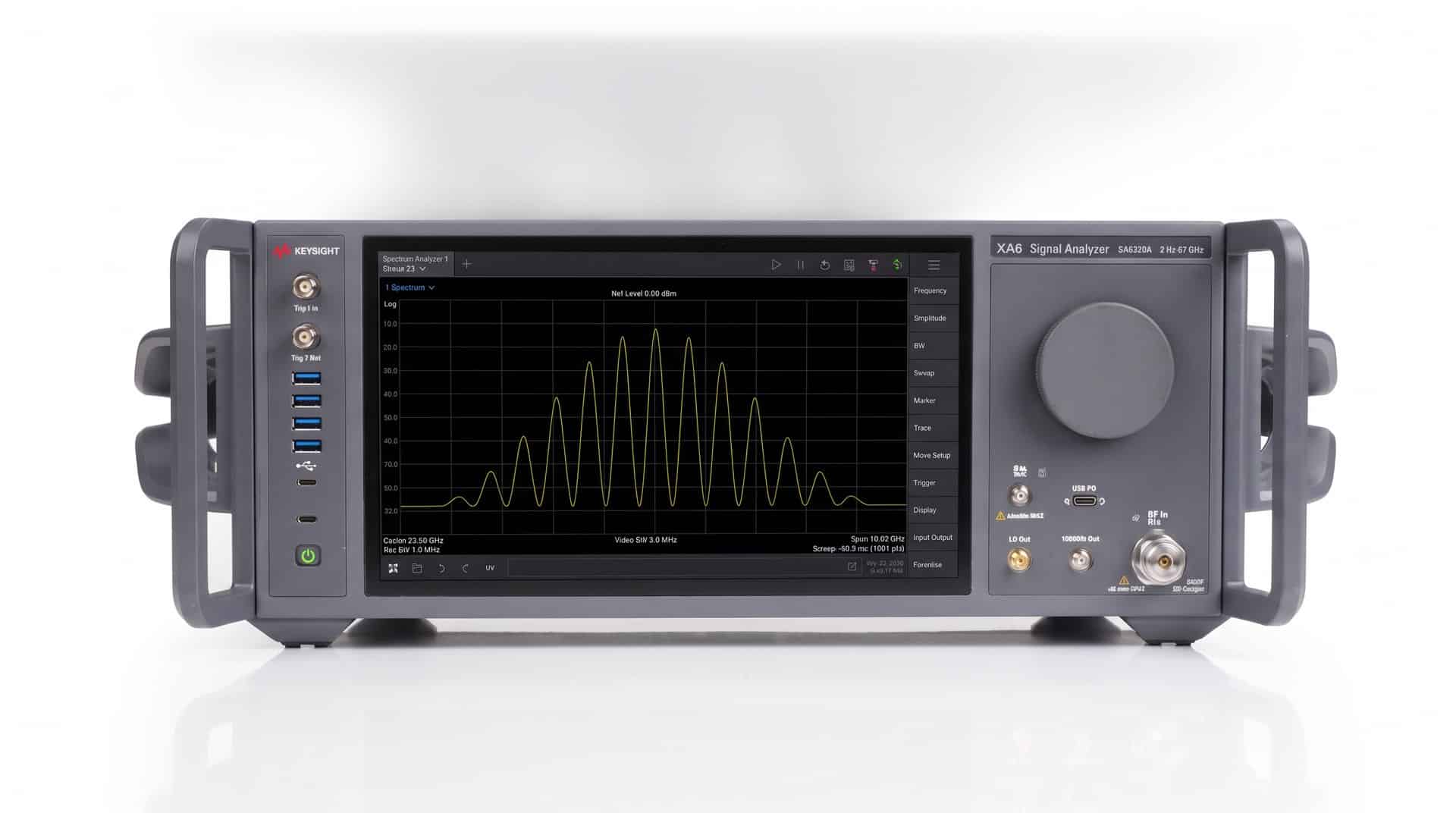

Ngày 2/6/2026, Keysight giới thiệu thế hệ máy phân tích tín hiệu mới, trong đó Keysight XA6 SA6320A là model đầu bảng dòng Pro: dải tần tới 67 GHz, băng thông phân tích tới 8 GHz và tiền chọn lọc (preselection) trên toàn dải. Nếu bài giới thiệu tổng quan XA6 trả lời câu hỏi “máy này là gì”, thì bài viết này đi vào câu hỏi kỹ sư quan tâm hơn: khai thác 8 GHz băng thông thế nào cho đúng — năm kỹ thuật đo cụ thể cho 5G, radar và vệ tinh, dựa trên thông số công bố chính thức của Keysight.
Vì sao 8 GHz băng thông phân tích thay đổi cách đo
Băng thông phân tích (analysis bandwidth) là độ rộng phổ mà máy số hóa được trong một lần chụp. Khi tín hiệu rộng hơn băng thông này, kỹ sư buộc phải chụp nhiều đoạn rồi ghép lại (stitching) — cách làm vừa chậm, vừa mất tương quan thời gian giữa các đoạn, và gần như vô dụng với tín hiệu thay đổi nhanh như xung radar. Với tối đa 8 GHz tức thời, máy phân tích tín hiệu 67 GHz XA6 chụp trọn một chirp radar băng rộng, một nhóm sóng mang tổng hợp hay một kênh vệ tinh băng rộng trong một lần, giữ nguyên quan hệ thời gian–tần số của toàn bộ tín hiệu.

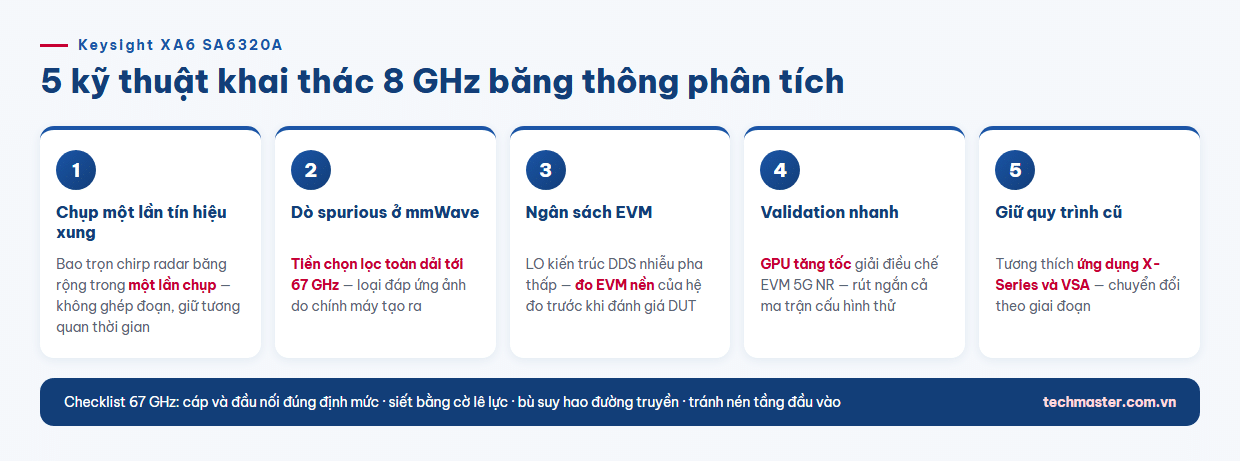

Kỹ thuật 1 — Chụp một lần cho tín hiệu radar và xung băng rộng
Keysight định vị XA6 cho radar, tác chiến điện tử và vô tuyến xung (pulsed radio). Với các tín hiệu này, thông tin quan trọng nằm ở cách tín hiệu biến đổi theo thời gian: độ tuyến tính của chirp, thời gian lên–xuống của xung, dao động biên độ trong xung. Quy trình khuyến nghị:
- Đặt tần số trung tâm và span sao cho toàn bộ chirp nằm trong băng thông phân tích — không để xung “tràn” ra ngoài cửa sổ chụp.
- Dùng trigger để đồng bộ lần chụp với sườn lên của xung (mặt máy có sẵn cổng Trig In/Out).
- Chụp đủ nhiều chu kỳ lặp xung để đánh giá độ ổn định giữa các xung, thay vì kết luận từ một xung đơn lẻ.
Kỹ thuật 2 — Tận dụng preselection toàn dải khi dò spurious ở mmWave
Ở dải milimét, máy phân tích không có tiền chọn lọc dễ sinh đáp ứng ảnh và đa đáp ứng (image/multiple responses) trong tầng trộn tần — những vạch phổ “ma” không tồn tại trong tín hiệu thật. Kỹ sư mất hàng giờ truy vết một vạch giả, hoặc tệ hơn, đánh trượt một sản phẩm đạt chuẩn. Keysight công bố XA6 được tiền chọn lọc hoàn toàn tới 67 GHz, cho phép phép đo không lẫn spurious do chính máy tạo ra. Đây là lợi thế trực tiếp cho bài đo phát xạ giả (spurious emission) của bộ phát 5G FR2, liên kết vi ba và thiết bị vệ tinh.
Kỹ thuật 3 — Quản lý ngân sách EVM: phase noise của máy là một phần kết quả
EVM (error vector magnitude) đo được luôn là tổng lỗi của thiết bị cần đo cộng lỗi nền của máy phân tích. Với điều chế bậc cao như 256-QAM hay 1024-QAM, nhiễu pha của bộ dao động nội (LO) trong máy phân tích làm các điểm chòm sao “xoay” quanh vị trí lý tưởng — đóng góp trực tiếp vào EVM đo được. Máy có EVM nền càng thấp thì biên đo (test margin) dành cho sản phẩm càng rộng.
Keysight cho biết XA6 dùng LO kiến trúc DDS thế hệ mới để đạt nhiễu pha thấp, cùng DANL, dải động và nhiễu pha thuộc nhóm tốt nhất phân khúc. Kinh nghiệm thực hành khi đo EVM 5G NR: luôn đo EVM nền của hệ thống (máy phân tích + cáp + bộ suy hao) bằng một nguồn chuẩn trước, để biết phần nào của kết quả thực sự thuộc về DUT.
Kỹ thuật 4 — Rút ngắn chu kỳ validation nhờ giải điều chế tăng tốc GPU
Validation 5G NR băng rộng thường là ma trận hàng trăm cấu hình: băng tần × băng thông × MCS × công suất. Mỗi điểm đo EVM chậm vài giây nhân lên thành nhiều giờ. XA6 dùng GPU để tăng tốc giải điều chế EVM 5G NR băng rộng — lợi ích không nằm ở một phép đo đơn lẻ mà ở tổng thời gian chạy hết ma trận thử nghiệm. Kết hợp với độ phân giải RBW tới 80 MHz cho các phép đo phổ băng rộng theo chuẩn, đây là cấu hình hướng tới phòng R&D và kiểm định cần thông lượng đo cao.
Kỹ thuật 5 — Giữ nguyên quy trình cũ: ứng dụng X-Series và phần mềm VSA
Một máy mới chỉ hữu ích khi không bắt đội ngũ viết lại toàn bộ chương trình đo. Theo Keysight, XA6 tương thích các ứng dụng đo X-Series và phần mềm VSA — thư viện phép đo và kịch bản phân tích tín hiệu vector mà nhiều phòng lab tại Việt Nam đang dùng. Điều này giúp chuyển đổi từ máy thế hệ trước sang XA6 theo từng giai đoạn, không gián đoạn dự án.
Checklist trước khi đo ở 67 GHz
- Cáp và đầu nối: chỉ dùng cáp, adapter có định mức tới dải tần cần đo; siết đầu nối bằng cờ lê lực đúng mô-men — ở mmWave, một đầu nối lỏng đủ làm lệch kết quả vài dB.
- Hiệu chỉnh đường truyền: đo và bù suy hao cáp/fixture trước khi đọc công suất tuyệt đối.
- Mức vào: đặt suy hao đầu vào hợp lý để tầng đầu không bị nén — nén biên độ làm EVM và ACLR xấu đi mà không phải lỗi của DUT.
- Không dùng XA6 cho giám sát phổ liên tục: trang sản phẩm Keysight ghi rõ XA6 không có phân tích phổ thời gian thực (RTSA). Với bài toán giám sát và bắt tín hiệu không gián đoạn ngoài hiện trường, hãy xem FieldFox-D với IQ streaming 120 MHz và nhận dạng tín hiệu bằng AI/ML.
Khi nào XA5 là lựa chọn hợp lý hơn

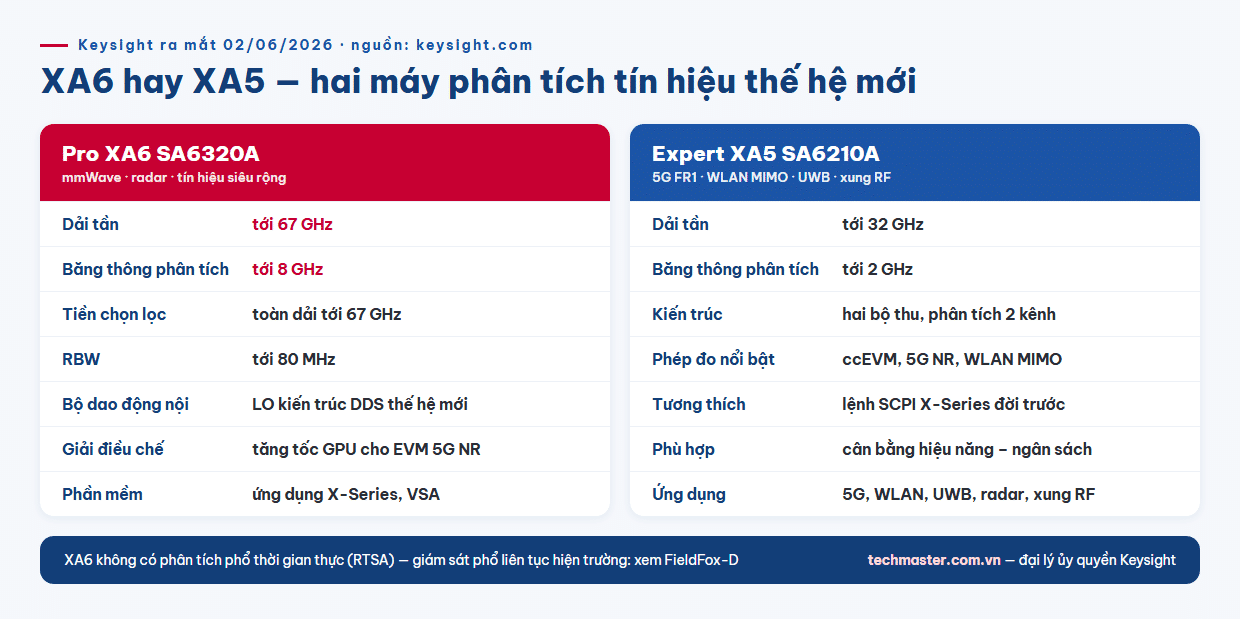

Không phải phòng lab nào cũng cần 67 GHz và 8 GHz băng thông. Keysight XA5 SA6210A (dòng Expert, ra mắt cùng đợt) phủ tới 32 GHz với băng thông phân tích 2 GHz, có kiến trúc hai bộ thu cho phân tích RF hai kênh đồng thời và phép đo EVM tương quan chéo (ccEVM), đồng thời tương thích lệnh SCPI của X-Series đời trước. Nếu công việc tập trung vào 5G FR1, WLAN MIMO hay UWB, XA5 thường là điểm cân bằng tốt hơn giữa hiệu năng và ngân sách; XA6 dành cho mmWave, radar và tín hiệu siêu rộng.
Câu hỏi thường gặp
Keysight XA6 SA6320A đo được tới tần số nào?
Tới 67 GHz (mặt máy in dải 2 Hz–67 GHz), với băng thông phân tích tức thời tối đa 8 GHz và tiền chọn lọc trên toàn dải.
XA6 có phân tích phổ thời gian thực (RTSA) không?
Không. Theo trang sản phẩm Keysight, XA6 không có RTSA; máy tập trung vào phân tích tín hiệu băng rộng hiệu năng cao như EVM, spurious và tín hiệu xung.
Mua Keysight XA6 chính hãng tại Việt Nam ở đâu?
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, tư vấn cấu hình (dải tần, băng thông, ứng dụng đo), cung cấp máy chính hãng và dịch vụ hiệu chuẩn theo ISO/IEC 17025.
