Đo vi sóng ở hiện trường luôn là một chuỗi thỏa hiệp: máy để bàn cho số liệu tốt nhưng không ra được cột anten, còn máy cầm tay thì thường phải chấp nhận trần tần số thấp. Máy phân tích vi sóng cầm tay FieldFox Keysight N9918B đặt ra câu hỏi khác: nếu một thiết bị 3,4 kg chạm tới 26,5 GHz với băng phân tích 120 MHz, thì còn bao nhiêu công việc thật sự cần kéo máy để bàn ra trạm? Bài viết đánh giá 5 điểm nổi bật của máy và nói rõ giới hạn của nó.

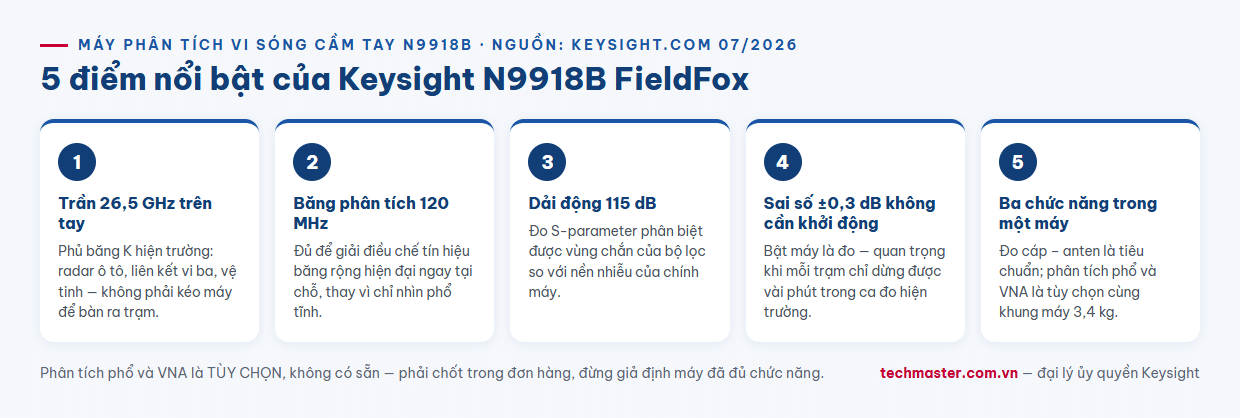

1. Trần 26,5 GHz trên một thiết bị cầm tay
Đây là điểm quyết định phạm vi công việc máy làm được. Trần 26,5 GHz phủ trọn băng K và phần lớn ứng dụng vi sóng thương mại hiện nay: radar ô tô 24 GHz, các tuyến liên kết vi ba, thiết bị mặt đất vệ tinh băng Ku và Ka thấp, cùng toàn bộ dải Wi-Fi và di động ở dưới.
Ý nghĩa thực dụng nằm ở chỗ khác: hài bậc ba. Khi đo một bộ khuếch đại hoạt động ở 8 GHz, bạn cần nhìn được hài bậc ba ở 24 GHz để đánh giá độ tuyến tính. Một máy cầm tay trần 18 GHz không làm được việc đó; máy này thì có. Quy tắc chọn dải tần luôn là theo hài bậc ba của tín hiệu, không theo tần số cơ bản.
Giới hạn cần biết: đây là trần tần số, và nó là ràng buộc cứng — không nâng cấp được bằng giấy phép phần mềm. Nếu công việc có khả năng chạm tới dải trên 26,5 GHz trong vài năm tới, hãy cân nhắc model FieldFox có trần cao hơn ngay từ đầu.
2. Băng phân tích 120 MHz: đủ để giải điều chế, không chỉ soi phổ
Đây là điểm dễ bị bỏ qua nhất khi so sánh máy cầm tay, và cũng là điểm phân biệt thế hệ B với các máy đời trước.
Một máy phân tích phổ trần tần số cao nhưng băng phân tích hẹp chỉ cho bạn nhìn hình dạng của phổ. Muốn giải điều chế — đọc chất lượng tín hiệu, đo EVM, kiểm tra mặt nạ phổ của một sóng mang băng rộng — bạn cần băng phân tích đủ rộng để chứa toàn bộ tín hiệu đó. Với 120 MHz, máy xử lý được phần lớn sóng mang băng rộng hiện đại ngay tại chỗ, thay vì phải mang mẫu về phòng lab.
Giới hạn cần biết: băng thông IQ streaming là 1 MHz — thấp hơn nhiều so với băng phân tích. Nếu quy trình của bạn cần truyền dữ liệu IQ thô liên tục ra máy tính để xử lý ngoài, đây là con số cần kiểm tra trước, không phải con số 120 MHz.
3. Dải động 115 dB cho phép đo S-parameter
Với phép đo mạng, dải động là thứ quyết định bạn nhìn thấy gì ở vùng chắn của bộ lọc. Một bộ lọc tốt có thể suy hao 80–90 dB ngoài băng; nếu dải động của máy chỉ 70 dB, bạn sẽ đo được nền nhiễu của chính máy chứ không phải đặc tuyến của bộ lọc.
Con số 115 dB đặt máy này vào nhóm làm được việc thật với bộ lọc và mạng thụ động ngoài hiện trường — không chỉ kiểm tra thông/không thông.
Đi kèm là sai số đo phổ ± 0,3 dB và điều đáng chú ý là con số đó đạt được không cần thời gian khởi động. Ở hiện trường, khác biệt giữa “bật máy là đo” và “chờ 30 phút ổn định nhiệt” quyết định số trạm hoàn thành trong một ca — đặc biệt khi mỗi trạm chỉ được dừng vài phút.
4. Ba nhóm chức năng trong một khung máy 3,4 kg
Máy gộp ba loại thiết bị vốn tách rời: máy đo cáp và anten (CAT), máy phân tích phổ (SA), và máy phân tích mạng vector (VNA). Với kỹ sư hiện trường, điều này nghĩa là một balo thay cho ba hộp máy.
Nhưng đây là điểm phải đọc kỹ nhất trong toàn bài: chỉ chức năng đo cáp và anten là tiêu chuẩn. Phân tích phổ và phân tích mạng vector (bao gồm phép đo S-parameter đầy đủ hai cổng) đều là tùy chọn. Chúng phải được chốt trong đơn hàng.
Đây là nguyên nhân phổ biến nhất của thất vọng sau khi nhận máy: kỹ sư đọc thấy “máy phân tích vi sóng cầm tay có SA và VNA” trong tài liệu giới thiệu dòng sản phẩm, rồi phát hiện cấu hình được duyệt mua chỉ có CAT. Hãy kiểm tra danh sách tùy chọn trong báo giá, đừng giả định.
5. Thiết kế cho hiện trường thật, không phải cho phòng lab có điều hòa
Ba con số nói lên điều này rõ hơn mọi lời quảng cáo:
- Khối lượng 3,4 kg — đủ nhẹ để leo cột hoặc đi bộ giữa các trạm cả ngày.
- Nhiệt độ hoạt động −10 đến +55 °C — phủ trọn điều kiện ngoài trời tại Việt Nam, kể cả trên mái nhà giữa trưa hè.
- Đạt MIL-PRF-28800F Class 2 — chuẩn quân sự về độ bền cơ và môi trường cho thiết bị đo, gồm rung, sốc và bụi ẩm.
Pin thay được ngay tại hiện trường, thời lượng tới 4 giờ theo công bố cho dòng FieldFox cầm tay. Con số này quan trọng theo cách ít người tính đến: nó quyết định bạn cần mang theo bao nhiêu viên pin dự phòng cho một ca làm việc, và có cần lên kế hoạch quay về xe để sạc hay không.
Cây quyết định cấu hình
- Chỉ đo cáp và anten tại trạm? → Cấu hình tiêu chuẩn là đủ, CAT có sẵn.
- Cần soi phổ, truy tìm nhiễu ngoài hiện trường? → Bổ sung tùy chọn phân tích phổ.
- Cần S-parameter đầy đủ hai cổng? → Bổ sung tùy chọn VNA.
- Tín hiệu cần giải điều chế rộng hơn 120 MHz? → Vượt băng phân tích của máy cầm tay, cân nhắc giải pháp để bàn.
- Tần số kể cả hài bậc ba vượt 26,5 GHz? → Chọn model FieldFox có trần cao hơn.
Đánh giá tổng thể
N9918B là lựa chọn hợp lý khi ba điều kiện cùng đúng: công việc chủ yếu ở hiện trường, tần số quan tâm chạm tới băng K, và bạn cần nhiều hơn một loại phép đo trên cùng chuyến đi. Nếu chỉ đo cáp và anten dưới 6 GHz, các model FieldFox trần thấp hơn tiết kiệm hơn đáng kể — xem N9916A FieldFox theo ngành. Nếu công việc cố định trong phòng đo, một máy phân tích mạng để bàn hoặc dạng USB cho số liệu tốt hơn với cùng ngân sách — tham khảo P9375A USB VNA tới 26,5 GHz.
Để so sánh với thế hệ A cùng trần tần số, xem đánh giá N9918A FieldFox. Toàn bộ danh mục tại hệ thống thiết bị đo lường Techmaster.
Câu hỏi thường gặp
Máy phân tích vi sóng cầm tay Keysight N9918B có thông số gì nổi bật?

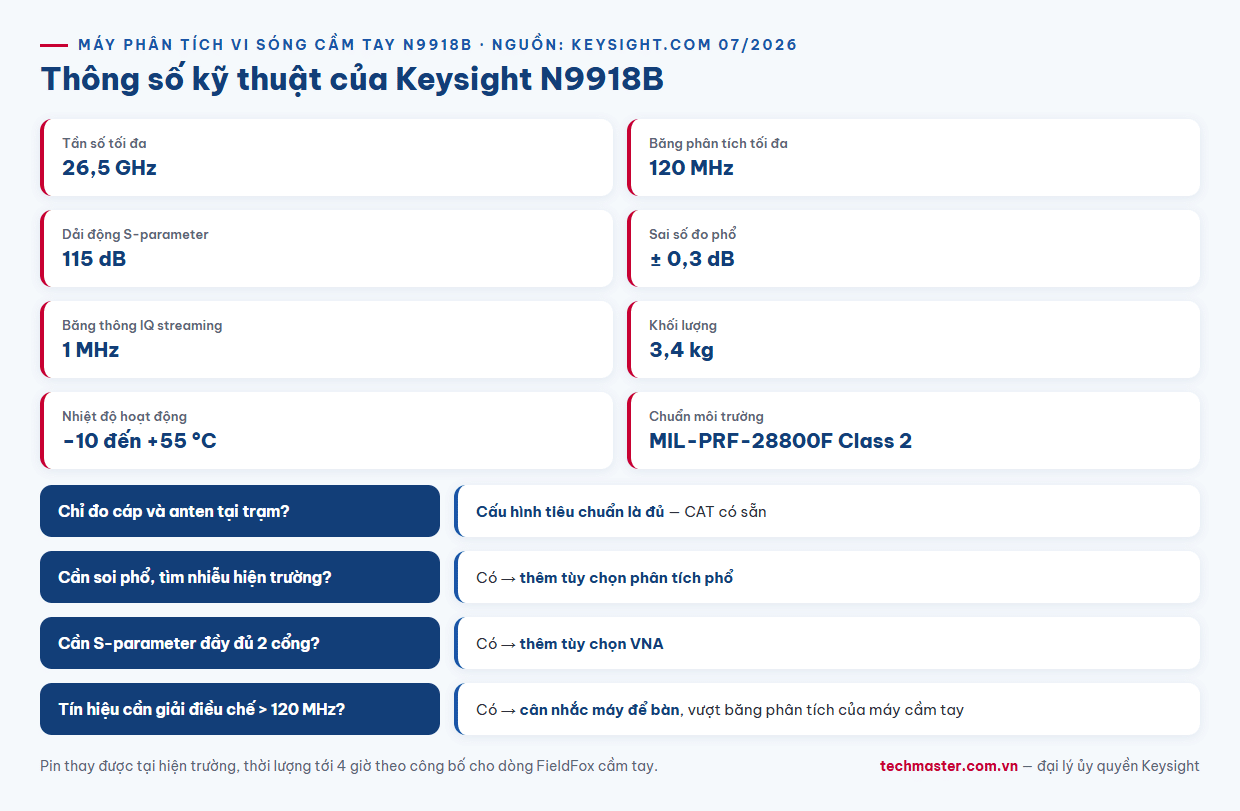

N9918B đo tới 26,5 GHz với băng phân tích tối đa 120 MHz, dải động S-parameter 115 dB và sai số đo phổ ± 0,3 dB không cần thời gian khởi động. Máy nặng 3,4 kg, hoạt động từ −10 đến +55 °C và đạt chuẩn MIL-PRF-28800F Class 2.
N9918B có sẵn chức năng phân tích phổ và VNA không?
Không. Chỉ chức năng đo cáp và anten (CAT) là tiêu chuẩn; phân tích phổ và phân tích mạng vector với phép đo S-parameter đầy đủ hai cổng đều là tùy chọn và phải được chốt trong đơn hàng. Hãy kiểm tra danh sách tùy chọn trong báo giá trước khi duyệt mua.
