Bù đầu dò máy hiện sóng là thao tác mười giây mà phần lớn kỹ sư làm theo thói quen: cắm vào chấu tín hiệu vuông, vặn tuốc-nơ-vít tới khi đỉnh sóng phẳng, rồi đi đo. Nhưng thao tác đó chỉ chỉnh đúng một thứ — sự cân bằng của bộ chia điện dung — và không nói gì về vấn đề lớn hơn: chính đầu dò đang tải lên mạch cần đo. Với mạch trở kháng cao, đó mới là nguồn sai số áp đảo.
Bộ chia 10:1 hoạt động ra sao và tại sao phải bù
Đầu dò thụ động 10:1 là một bộ chia điện áp gồm điện trở 9 MΩ ở đầu dò nối tiếp với trở kháng vào 1 MΩ của máy hiện sóng — tỉ số 10:1 ở tần số thấp. Nếu chỉ có điện trở, mọi thứ đã đơn giản. Vấn đề là cả hai nhánh đều có điện dung ký sinh: điện dung của chính đầu dò, của cáp, và điện dung vào của máy.
Ở tần số cao, các điện dung này chi phối phân áp thay vì điện trở. Bộ chia chỉ giữ đúng tỉ số 10:1 trên toàn dải tần khi hằng số thời gian hai nhánh bằng nhau: R₁C₁ = R₂C₂. Tụ bù chỉnh tay chính là để thoả mãn đẳng thức đó.

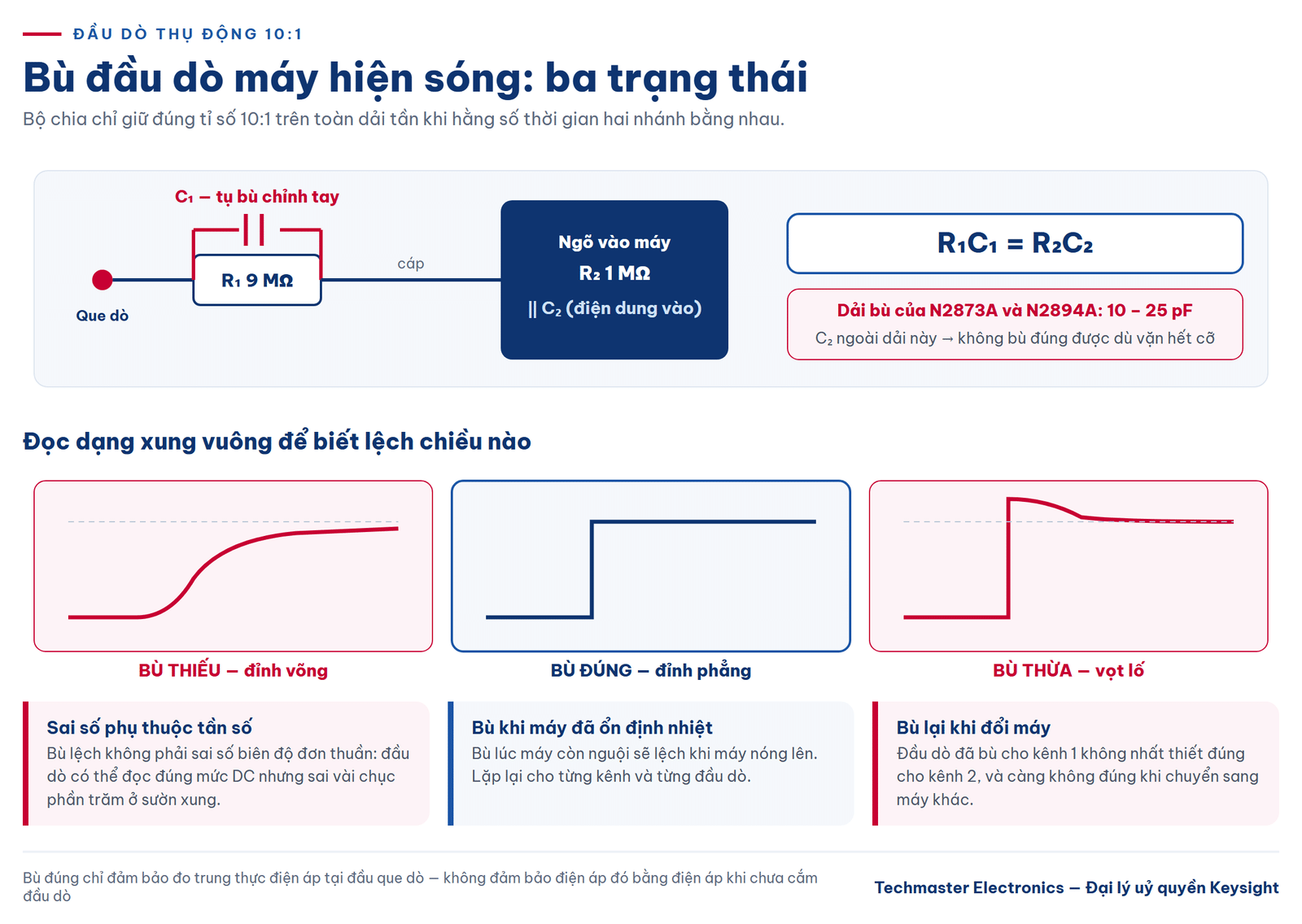

Khi lệch, dạng xung vuông cho biết lệch theo chiều nào. Bù thiếu (undercompensated) làm cạnh lên tròn và đỉnh võng xuống — mạch đang lọc thông thấp tín hiệu. Bù thừa (overcompensated) làm đỉnh vọt lố rồi mới hạ về mức ổn định. Bù đúng cho đỉnh phẳng ngay từ cạnh lên.
Điểm mấu chốt thường bị bỏ qua: sai số do bù lệch không phải sai số biên độ đơn thuần. Nó là sai số phụ thuộc tần số. Một đầu dò bù lệch có thể đọc đúng mức DC nhưng sai vài chục phần trăm ở sườn xung — đúng chỗ mà phép đo thời gian lên quan tâm.
Dải bù phải khớp với điện dung vào của máy
Đây là ràng buộc tương thích thường bị xem nhẹ khi ghép đầu dò của hãng này vào máy của hãng khác. Tụ bù chỉ có một dải chỉnh hữu hạn; nếu điện dung vào của máy nằm ngoài dải đó, đầu dò không thể bù đúng dù vặn hết cỡ.
Hai đầu dò thụ động đi kèm máy hiện sóng Keysight minh hoạ rõ điều này. Đầu dò N2873A (500 MHz, 10:1) đi kèm dòng Infiniium EXR có dải bù máy hiện sóng 10 – 25 pF. Đầu dò N2894A (700 MHz, 10:1) đi kèm dòng 6000 X cũng có dải bù 10 – 25 pF. Nghĩa là: máy có điện dung vào ngoài khoảng 10–25 pF sẽ không bù đúng được với các đầu dò này.
Nguyên tắc thực hành: kiểm tra dải bù của đầu dò và điện dung vào của máy trước khi mua đầu dò rời, đặc biệt khi dùng đầu dò không phải loại đi kèm máy.
Tải điện dung: vấn đề thật sự khi đo mạch trở kháng cao
Bù đúng chỉ đảm bảo đầu dò đo trung thực điện áp tại đầu que dò. Nó không đảm bảo điện áp đó bằng điện áp khi chưa cắm đầu dò vào. Khoảng cách giữa hai điều này chính là tải đầu dò.

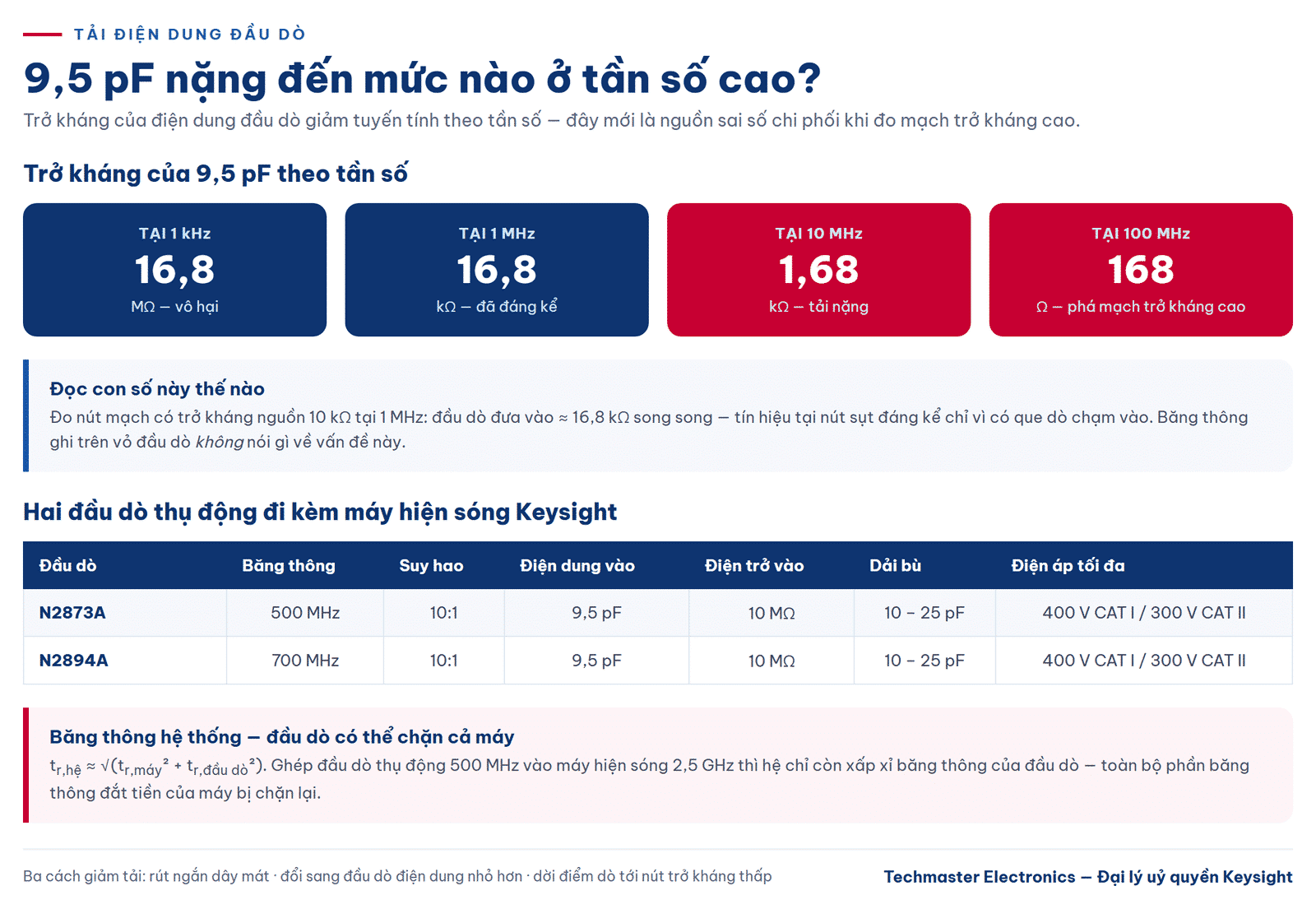

Đầu dò thụ động 10:1 loại N2873A và N2894A đều có điện dung vào tại đầu que dò 9,5 pF và điện trở vào 10 MΩ (khi kết cuối vào ngõ 1 MΩ của máy). Điện trở 10 MΩ hầu như vô hại. Nhưng 9,5 pF thì không, vì trở kháng của nó giảm tuyến tính theo tần số:
| Tần số | Trở kháng của 9,5 pF |
|---|---|
| 1 kHz | ≈ 16,8 MΩ |
| 1 MHz | ≈ 16,8 kΩ |
| 10 MHz | ≈ 1,68 kΩ |
| 100 MHz | ≈ 168 Ω |
Ý nghĩa rất trực tiếp. Đo một nút mạch có trở kháng nguồn 10 kΩ tại 1 MHz: đầu dò đưa vào khoảng 16,8 kΩ song song, tín hiệu tại nút sụt đáng kể chỉ vì có que dò chạm vào. Ở 100 MHz, 168 Ω song song với hầu như bất kỳ nút trở kháng cao nào là một tải nặng — kết quả đo không còn phản ánh trạng thái mạch khi không bị dò.
Đây là lý do tải điện dung đầu dò quan trọng hơn nhiều so với con số băng thông ghi trên vỏ. Một đầu dò 500 MHz với 9,5 pF vẫn làm sai lệch mạch trở kháng cao ở tần số thấp hơn nhiều so với 500 MHz.
Ba cách giảm tải
- Rút ngắn dây mát. Vòng dây mát dài cộng thêm điện cảm, tạo mạch cộng hưởng LC với điện dung đầu dò và sinh ra dao động giả trên sườn xung. Dùng đầu tiếp mát ngắn hoặc vòng lò xo thay cho dây cá sấu.
- Đổi sang đầu dò có điện dung nhỏ hơn. Đầu dò tích cực có điện dung vào nhỏ hơn hẳn đầu dò thụ động, đổi lại là dải điện áp hẹp hơn và chi phí cao hơn.
- Đo tại nút trở kháng thấp. Nếu mạch cho phép, dời điểm dò tới nơi trở kháng nguồn thấp — cách rẻ nhất và hiệu quả nhất.
Băng thông hệ thống: đầu dò và máy cộng lại
Băng thông ghi trên máy hiện sóng là băng thông của riêng máy. Khi ghép đầu dò, cái quyết định là băng thông hệ thống của cặp máy + đầu dò, và nó luôn thấp hơn thành phần kém nhất.
Với các hệ đáp ứng dạng Gauss, thời gian lên của hệ xấp xỉ tổng bình phương: tr,hệ ≈ √(tr,máy² + tr,đầu dò²). Hệ quả thực tế rất đáng chú ý: ghép một đầu dò thụ động 500 MHz vào một máy hiện sóng 2,5 GHz thì hệ chỉ còn xấp xỉ băng thông của đầu dò. Toàn bộ phần băng thông đắt tiền của máy bị đầu dò chặn lại.

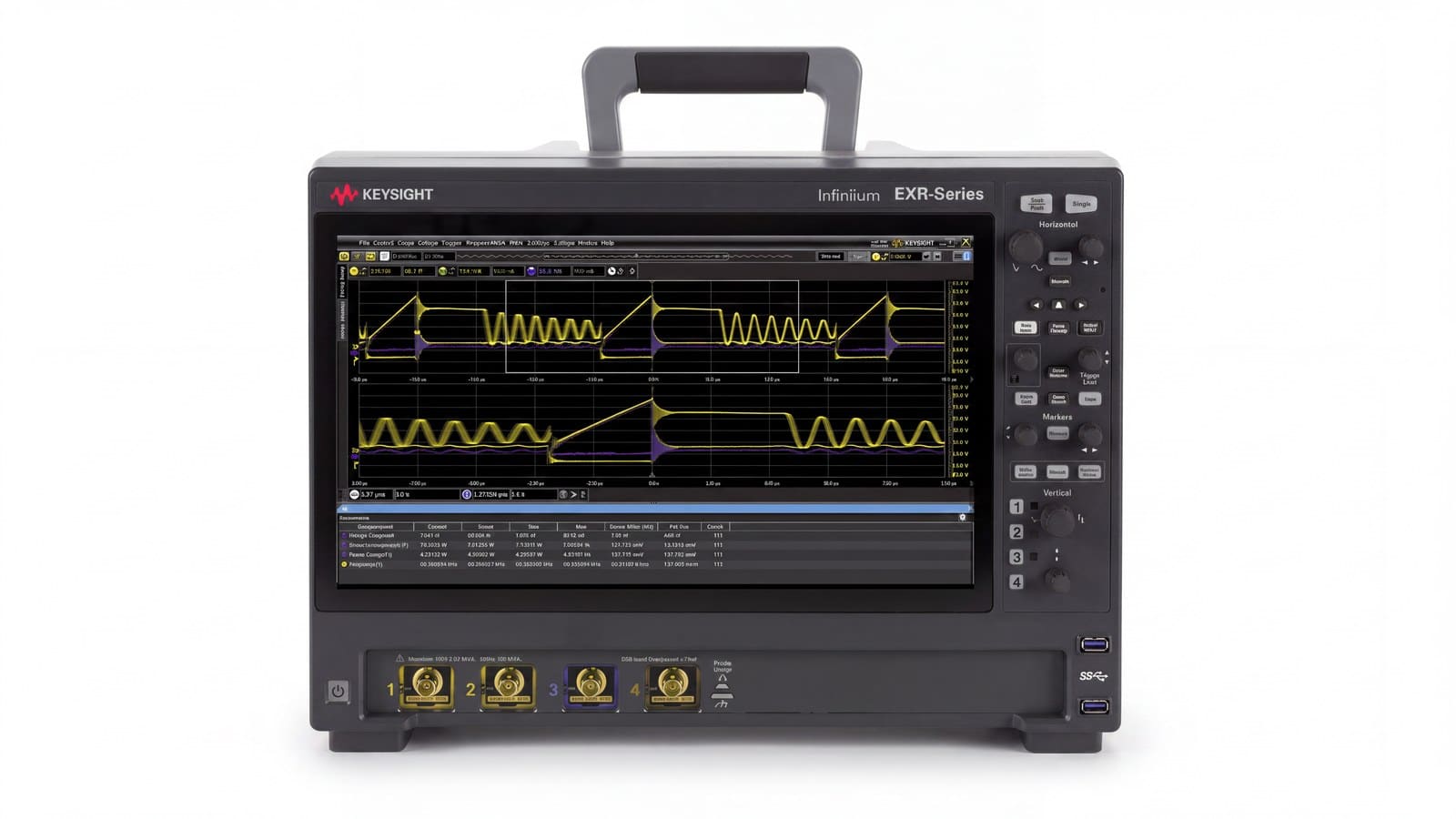

Đó chính là tình huống khi dùng đầu dò N2873A 500 MHz đi kèm với máy hiện sóng Keysight EXR254A Infiniium EXR-Series — máy có băng thông 2,5 GHz trên cả 4 kênh, tốc độ lấy mẫu 16 GSa/s, bộ nhớ tới 1,6 Gpts và ADC 10 bit. Đầu dò đi kèm phù hợp cho công việc thông thường; muốn khai thác hết 2,5 GHz thì phải dùng đầu dò tương xứng băng thông.
Quy trình bù đầu dò và cây quyết định khi kết quả bất thường
- Bật máy và chờ ổn định nhiệt trước khi bù. Bù lúc máy còn nguội sẽ lệch khi máy nóng lên.
- Cắm đầu dò vào chấu bù, nối dây mát, chọn đúng hệ số suy hao trên kênh.
- Quan sát đỉnh xung vuông và vặn tụ bù tới khi đỉnh phẳng hoàn toàn.
- Lặp lại cho từng kênh và từng đầu dò. Đầu dò đã bù cho kênh 1 không nhất thiết đúng cho kênh 2.
- Bù lại khi đổi đầu dò sang máy khác hoặc sau khi thay cáp.
Khi dạng sóng vẫn sai sau khi bù đúng, chẩn đoán theo thứ tự sau:
Có dao động tắt dần trên sườn xung? Nghi vòng dây mát trước tiên. Rút ngắn đường mát và đo lại; nếu biên độ dao động giảm rõ. Nguyên nhân đã được xác nhận.
Biên độ đọc được thấp hơn kỳ vọng và giảm dần theo tần số? Đây là dấu hiệu tải điện dung, không phải bù lệch. Tính trở kháng đầu dò tại tần số làm việc rồi so với trở kháng nguồn của nút đang đo.
Không vặn được tới đỉnh phẳng dù đã hết hành trình? Điện dung vào của máy nằm ngoài dải bù của đầu dò. Vấn đề tương thích, không phải kỹ thuật vặn.
Thời gian lên đo được luôn lớn hơn giá trị thật? Kiểm tra băng thông hệ thống trước khi nghi ngờ mạch.
Chọn máy hiện sóng và đầu dò cho phép đo trở kháng cao
Với công việc gỡ rối mạch số và tín hiệu hỗn hợp cần nhiều kênh logic, máy hiện sóng Keysight MSOX6004A cung cấp 4 kênh tương tự cùng 16 kênh số. Tốc độ lấy mẫu 20 GSa/s, bộ nhớ 4 Mpts, ADC 8 bit và tốc độ cập nhật tới 450.000 dạng sóng mỗi giây. Tốc độ cập nhật cao giúp bắt các sự kiện hiếm khi dò mạch trở kháng cao. Máy đi kèm đầu dò thụ động N2894A 700 MHz, 10:1 cho mỗi kênh, với cáp dài 1,3 m và đầu que đường kính 2,5 mm thuận tiện khi dò giữa các chân IC mật độ cao.

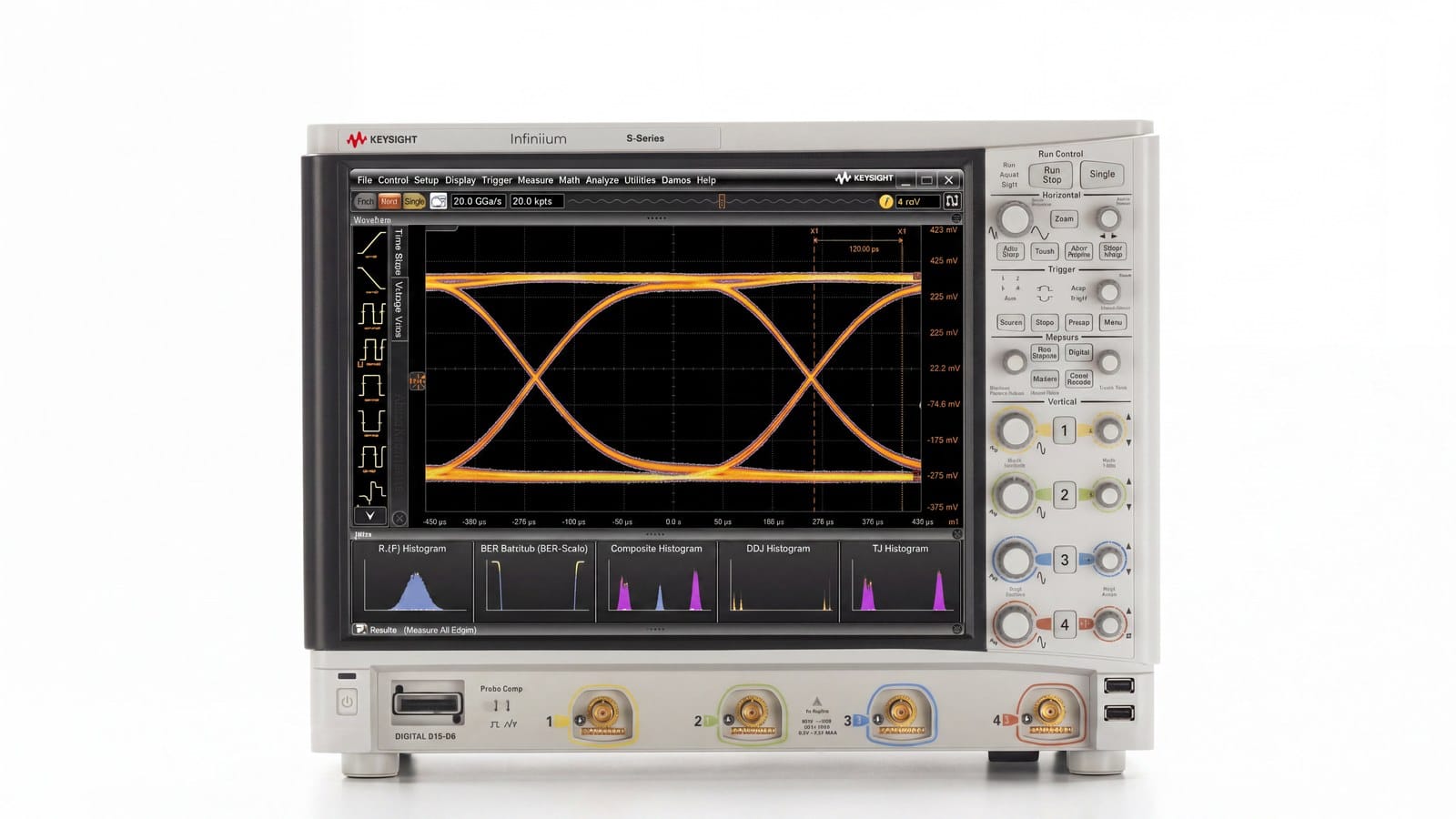

Khi ưu tiên độ phân giải theo trục dọc — đo tín hiệu biên độ nhỏ trên nền lớn — máy hiện sóng Keysight DSOS254A có băng thông 2,5 GHz, 4 kênh, 20 GSa/s, ADC 10 bit với bộ nhớ chuẩn 100 Mpts mỗi kênh và ENOB trung bình 8,1 bit ở toàn băng thông. Với máy ở lớp này, chọn đầu dò tương xứng là điều kiện bắt buộc để con số băng thông có ý nghĩa.
Lưu ý an toàn: cả N2873A và N2894A đều có giới hạn điện áp vào 400 V CAT I và 300 V CAT II. Đo mạch điện lưới hoặc mạch công suất cần đầu dò chuyên dụng, không dùng đầu dò thụ động thông thường.
Kết luận
Bù đầu dò và tải đầu dò là hai vấn đề khác nhau. Và chỉ một trong hai được giải quyết bằng chiếc tuốc-nơ-vít. Bù đúng loại bỏ sai số phụ thuộc tần số của bộ chia. Tải điện dung 9,5 pF thì vẫn còn nguyên và trở thành nguồn sai số chi phối khi đo mạch trở kháng cao ở tần số cao. Thói quen tốt là luôn ước lượng trở kháng đầu dò tại tần số làm việc và so nó với trở kháng nguồn của nút đang đo trước khi tin vào dạng sóng trên màn hình.
