Trong môi trường sản xuất linh kiện điện tử hiện đại, tĩnh điện (ESD) không khác gì một “kẻ gây hại thầm lặng”. Chỉ một tia lửa điện nhỏ không thể nhìn thấy bằng mắt thường cũng đủ để phá hủy các cấu trúc nano trên vi mạch, dẫn đến tỷ lệ lỗi sản phẩm tăng cao và tổn thất hàng triệu USD.
Để ngăn chặn điều này, vòng tay chống tĩnh điện là thiết bị bảo hộ cơ bản nhất. Tuy nhiên, một chiếc vòng đeo tay chỉ thực sự an toàn khi nó được kiểm tra bởi một thiết bị chính xác. Đó chính là lý do tại sao việc hiệu chuẩn vòng tay chống tĩnh điện (hay nói chính xác hơn là hiệu chuẩn máy kiểm tra vòng tay) trở thành yêu cầu bắt buộc trong mọi quy trình kiểm soát chất lượng.
1. Tại sao cần hiệu chuẩn vòng tay chống tĩnh điện định kỳ?
Trong ngành sản xuất điện tử, Tĩnh điện (ESD) là “kẻ sát nhân thầm lặng”, ước tính gây thiệt hại hàng triệu USD mỗi năm. Vòng đeo tay là tuyến phòng thủ đầu tiên, nhưng nó chỉ phát huy tác dụng nếu máy kiểm tra hoạt động chính xác.
Hiệu chuẩn không chỉ là thủ tục; đó là cách duy nhất để đảm bảo kết quả “Đạt” thực sự là “An toàn”. Nếu không có hiệu chuẩn truy xuất nguồn gốc (như NIST), các lần kiểm tra hàng ngày của bạn sẽ không có giá trị kỹ thuật theo tiêu chuẩn ANSI/ESD S20.20.
Hiệu chuẩn không đơn thuần là dán một chiếc tem lên thiết bị. Đây là quy trình kỹ thuật nhằm đảm bảo thiết bị đo lường của bạn vẫn đang hoạt động trong dải sai số cho phép.

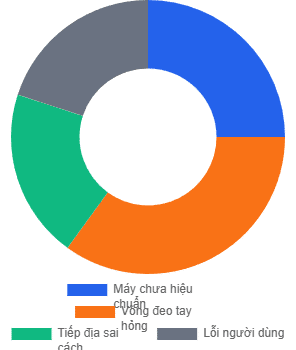

Nguy cơ từ thiết bị kiểm tra không chính xác
Nếu máy kiểm tra (wrist strap tester) bị trôi điểm (drift) sau một thời gian sử dụng, nó có thể cho kết quả “Đạt” giả (False Pass). Điều này cực kỳ nguy hiểm vì:
- Hư hại sản phẩm: Người vận hành vẫn đeo vòng nhưng tĩnh điện không được xả đúng cách, gây hỏng hóc linh kiện nhạy cảm.
- Thất bại khi đánh giá (Audit): Các chuyên gia đánh giá theo tiêu chuẩn quốc tế sẽ kiểm tra nhật ký hiệu chuẩn. Nếu thiết bị quá hạn, toàn bộ hệ thống ESD của nhà máy sẽ bị coi là không đạt.
- An toàn lao động: Điện trở quá thấp có thể gây nguy cơ điện giật cho công nhân khi có sự cố rò rỉ điện từ dây chuyền.

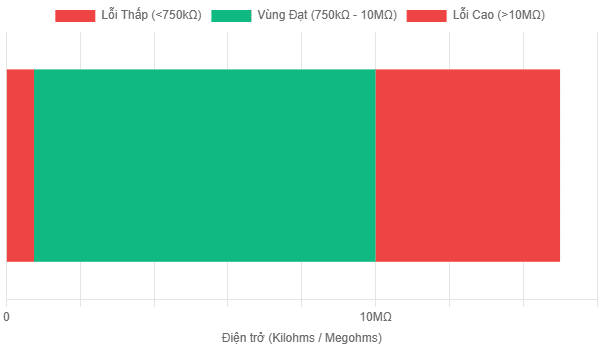

2. Các thông số kỹ thuật và “Vùng Vàng” điện trở
Dựa trên tiêu chuẩn quốc tế ANSI/ESD S20.20, một hệ thống vòng đeo tay chuẩn phải nằm trong dải điện trở “Goldilocks” – không quá cao cũng không quá thấp.
Giới hạn điện trở tiêu chuẩn
- Ngưỡng dưới (Lower Limit): 750 kΩ (0.75 MΩ)
- Tại sao? Đây là ngưỡng an toàn để bảo vệ người lao động. Nếu điện trở thấp hơn mức này, người đeo có nguy cơ bị điện giật nếu vô tình tiếp xúc với nguồn điện xoay chiều.
- Ngưỡng trên (Upper Limit): 10 MΩ (hoặc 35 MΩ tùy quy trình)
- Tại sao? Nếu điện trở vượt quá 10 MΩ, tốc độ xả tĩnh điện sẽ quá chậm, khiến điện tích tích tụ trên cơ thể người vượt ngưỡng an toàn trước khi kịp xả xuống đất.
Khi thực hiện hiệu chuẩn máy kiểm tra tĩnh điện vòng tay, kỹ thuật viên sẽ kiểm tra xem máy có báo “Lỗi” chính xác khi giá trị đo nằm ngoài dải này hay không.
3. Quy trình hiệu chuẩn thiết bị giám sát vòng đeo tay chuẩn NIST
Để một chứng nhận hiệu chuẩn có giá trị pháp lý và kỹ thuật, quy trình phải được thực hiện theo các bước nghiêm ngặt, sử dụng thiết bị chuẩn có khả năng truy xuất nguồn gốc (NIST traceable).
Bước 1: Kiểm tra ngoại quan và nguồn điện
Trước khi đo đạc, thiết bị cần được vệ sinh sạch sẽ, đặc biệt là các tấm tiếp xúc (footplate) hoặc lỗ cắm bắp chuối. Pin yếu là nguyên nhân hàng đầu gây ra sai số.
Bước 2: Kết nối với hộp điện trở chuẩn (Decade Box)
Kỹ thuật viên sử dụng một hộp điện trở chuẩn có độ chính xác cao (thường là 0.1% hoặc tốt hơn) để giả lập các giá trị điện trở khác nhau.
Bước 3: Thử nghiệm điểm ngưỡng (Threshold Testing)
Máy kiểm tra sẽ được thử nghiệm tại các điểm tới hạn:
- Điểm 740 kΩ: Máy phải báo “FAIL LOW” (Lỗi thấp).
- Điểm 760 kΩ: Máy phải báo “PASS” (Đạt).
- Điểm 9.9 MΩ: Máy phải báo “PASS” (Đạt).
- Điểm 10.1 MΩ: Máy phải báo “FAIL HIGH” (Lỗi cao).
Bước 4: Cấp chứng nhận và dán tem
Sau khi hoàn tất, kết quả đo (As Found/As Left) sẽ được ghi lại trong chứng chỉ hiệu chuẩn. Đây là tài liệu quan trọng nhất để trình diện trong các buổi đánh giá ISO hoặc ESD.

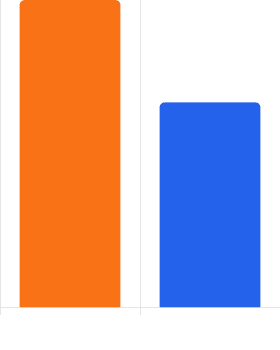

4. Tần suất hiệu chuẩn wrist strap tester: Bao lâu là đủ?
Một câu hỏi phổ biến là: “Tại sao chúng tôi đã kiểm tra máy hàng ngày mà vẫn phải đi hiệu chuẩn hàng năm?”.
- Xác minh hàng ngày (Daily Verification): Là việc công nhân tự kiểm tra vòng tay của mình trước ca làm việc. Việc này chỉ xác nhận máy có hoạt động, chứ không xác nhận máy đang đo chính xác.
- Hiệu chuẩn định kỳ (Periodic Calibration): Thường là 12 tháng/lần. Tuy nhiên, đối với các nhà máy sản xuất linh kiện bán dẫn cao cấp hoặc môi trường có độ ẩm khắc nghiệt, tần suất có thể rút ngắn xuống 6 tháng/lần.
Việc duy trì hiệu chuẩn vòng tay chống tĩnh điện đúng hạn giúp bạn chủ động phát hiện sự xuống cấp của linh kiện điện tử bên trong máy đo trước khi nó gây ra hậu quả.
5. Các lỗi thường gặp và cách xử lý sự cố
Trong quá trình sử dụng và chuẩn bị hiệu chuẩn thiết bị giám sát vòng đeo tay, bạn có thể gặp phải một số vấn đề sau:
| Triệu chứng | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Máy báo “Low” dù vòng tay mới | Tấm tiếp xúc bị bẩn hoặc ngắn mạch | Vệ sinh bằng cồn IPA, kiểm tra dây dẫn |
| Giá trị đo nhảy liên tục | Pin yếu hoặc nhiễu điện từ | Thay pin mới, di chuyển máy xa nguồn nhiễu |
| Máy báo “High” dù đã đeo chặt | Da tay quá khô | Sử dụng kem dưỡng ẩm chuyên dụng cho ESD |
6. Lựa chọn đơn vị hiệu chuẩn uy tín tại Việt Nam
Khi tìm kiếm đơn vị hiệu chuẩn vòng tay chống tĩnh điện, doanh nghiệp nên lưu ý các tiêu chí:
- Năng lực ISO/IEC 17025: Đây là chứng chỉ cao nhất chứng minh năng lực kỹ thuật của phòng thí nghiệm.
- Thời gian đáp ứng: Dịch vụ hiệu chuẩn tại chỗ (On-site) sẽ giúp giảm thiểu thời gian dừng sản xuất.
- Hỗ trợ kỹ thuật: Khả năng hiệu chỉnh (Adjustment) nếu thiết bị bị sai số, thay vì chỉ trả kết quả “Không đạt”.
Kết luận
Việc đầu tư vào hiệu chuẩn máy kiểm tra tĩnh điện vòng tay không phải là một khoản chi phí lãng phí, mà là một khoản bảo hiểm cho chất lượng sản phẩm. Một hệ thống ESD được kiểm soát tốt không chỉ giúp bạn vượt qua các bài kiểm tra audit khắt khe mà còn nâng tầm uy tín của doanh nghiệp trên bản đồ sản xuất toàn cầu.
