Tấm Wafer: Nền Tảng Cốt Lõi Của Cuộc Cách Mạng Bán Dẫn
Khám phá bản chất và quy trình sản xuất nano của tấm Wafer. Đây là linh kiện quyết định sức mạnh của mọi thiết bị thông minh toàn cầu.
Giải Pháp Đo Lường Keysight Cho Ngành Bán Dẫn

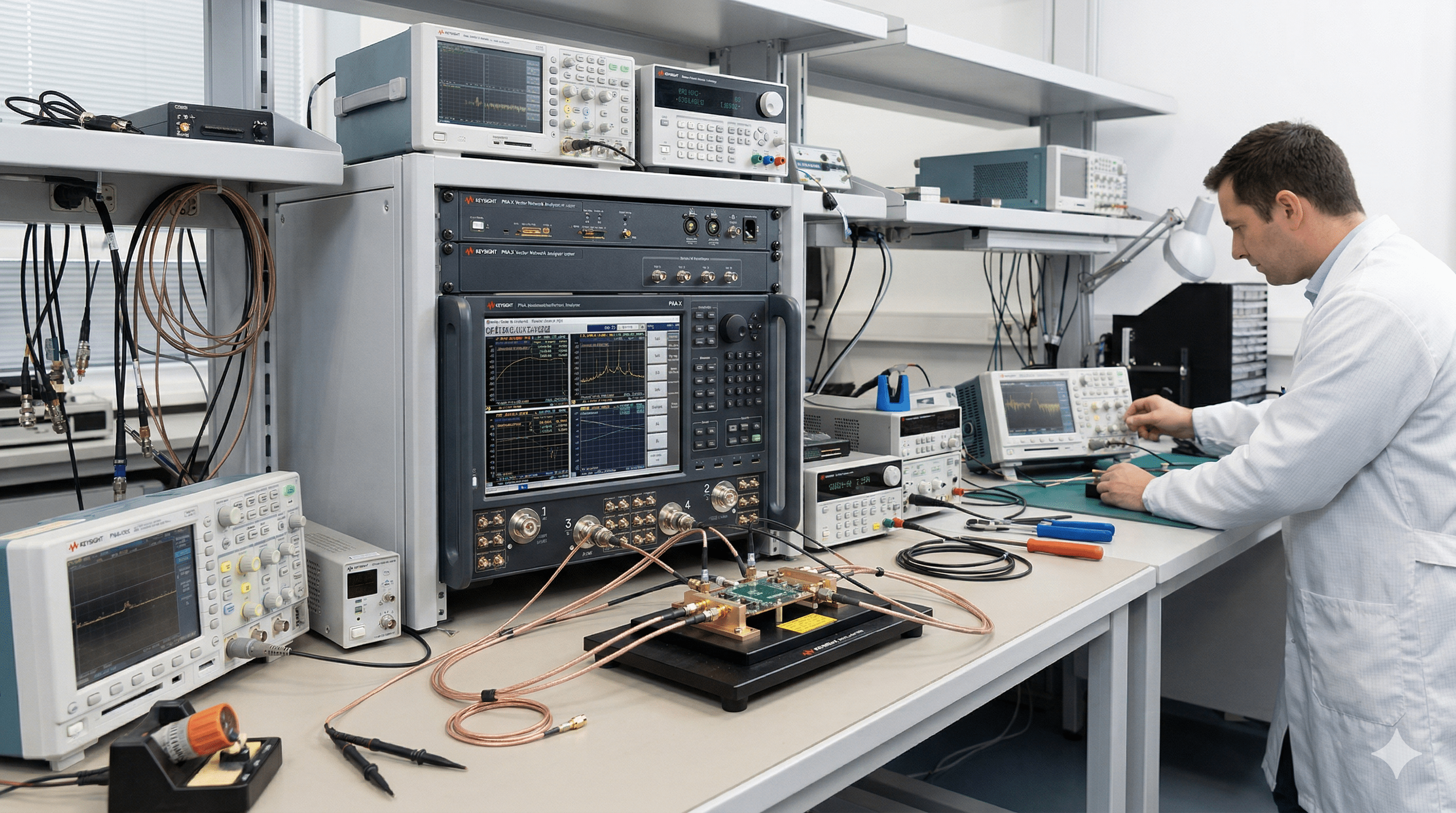

Techmaster Vietnam tự hào là nhà phân phối chiến lược các giải pháp từ Keysight Technologies. Hơn nữa, chúng tôi cung cấp hệ thống phân tích tham số và máy hiện sóng cao tần. Nhờ đó, các nhà máy có thể đảm bảo chất lượng chip ở mức cao nhất.

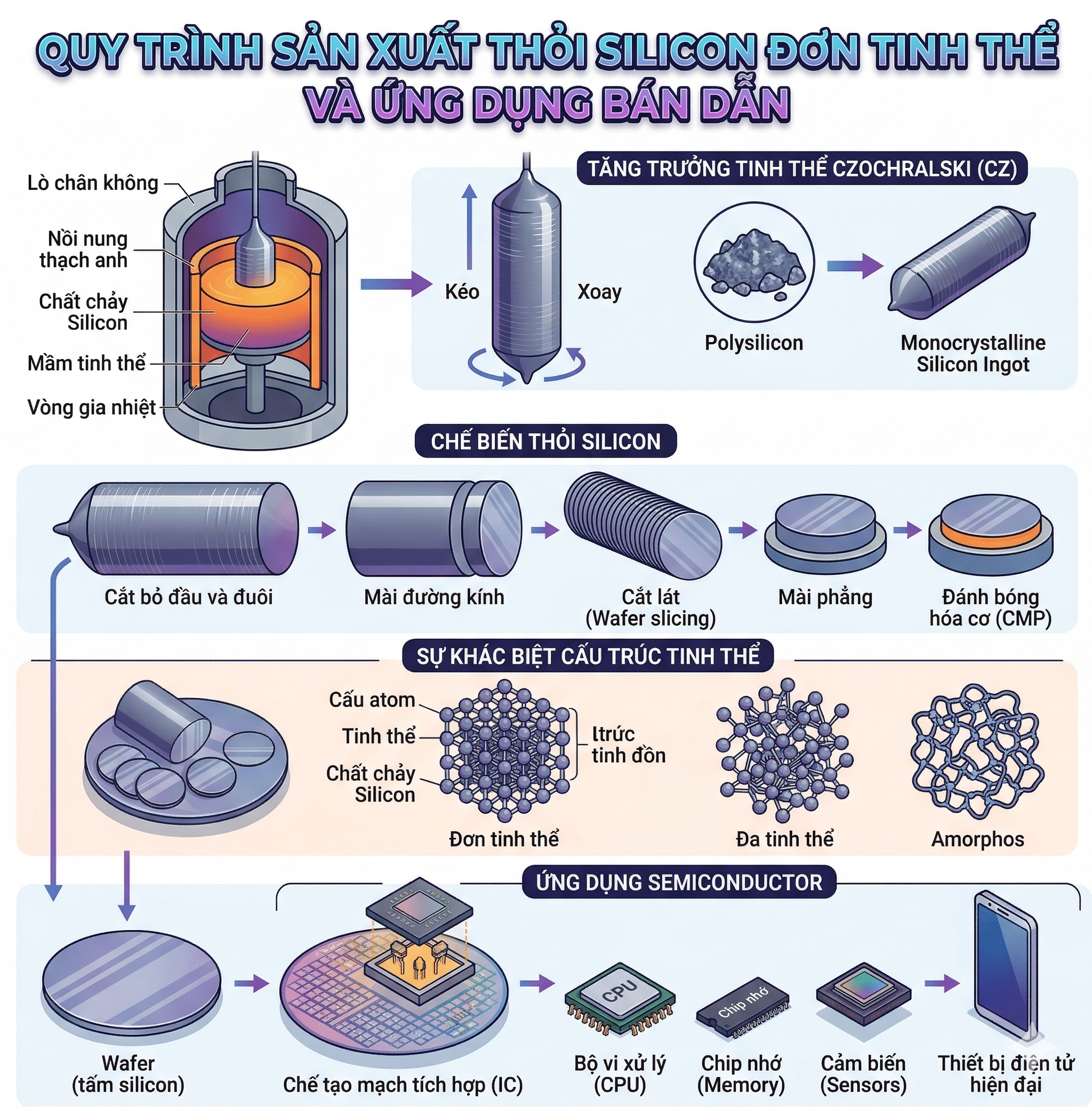

Hình 1: Thỏi Silicon đơn tinh thể (Ingot).
💎 Định Nghĩa & Bản Chất
Tấm wafer là một phiến mỏng được cắt từ Silicon đơn tinh thể. Cụ thể, vật liệu này có độ tinh khiết đạt mức 99,9999999%. Do đó, nó đóng vai trò là “chất nền” duy nhất cho các linh kiện điện tử siêu nhỏ.
🔍 Đặc Điểm Siêu Vi
Bề mặt wafer được mài bóng đến mức phẳng tuyệt đối. Bên cạnh đó, hiện tượng lấp lánh sắc cầu vồng thực chất là kết quả của nhiễu xạ ánh sáng qua mạng lưới bóng bán dẫn nano.
📏 Kích Thước & Ứng Dụng Thực Tế
Đường kính wafer quyết định giá thành và số lượng chip thu được. Vì vậy, đây là yếu tố then chốt trong sản xuất.
Hình 2: Phân loại kích thước Wafer.
| Đường kính | Ứng dụng phổ biến |
|---|---|
| 150mm (6 inch) | Chip đời cũ và thiết bị công nghiệp cơ bản. |
| 200mm (8 inch) | Chip quản lý điện năng ô tô và thiết bị IoT. |
| 300mm (12 inch) | Tiêu chuẩn hiện đại cho smartphone, PC và AI. |
⚡ Quy Trình Quang Khắc (Lithography)
Quá trình này sử dụng tia cực tím cực ngắn. Mục đích là để tạo ra hàng tỷ bóng bán dẫn nano trên bề mặt.

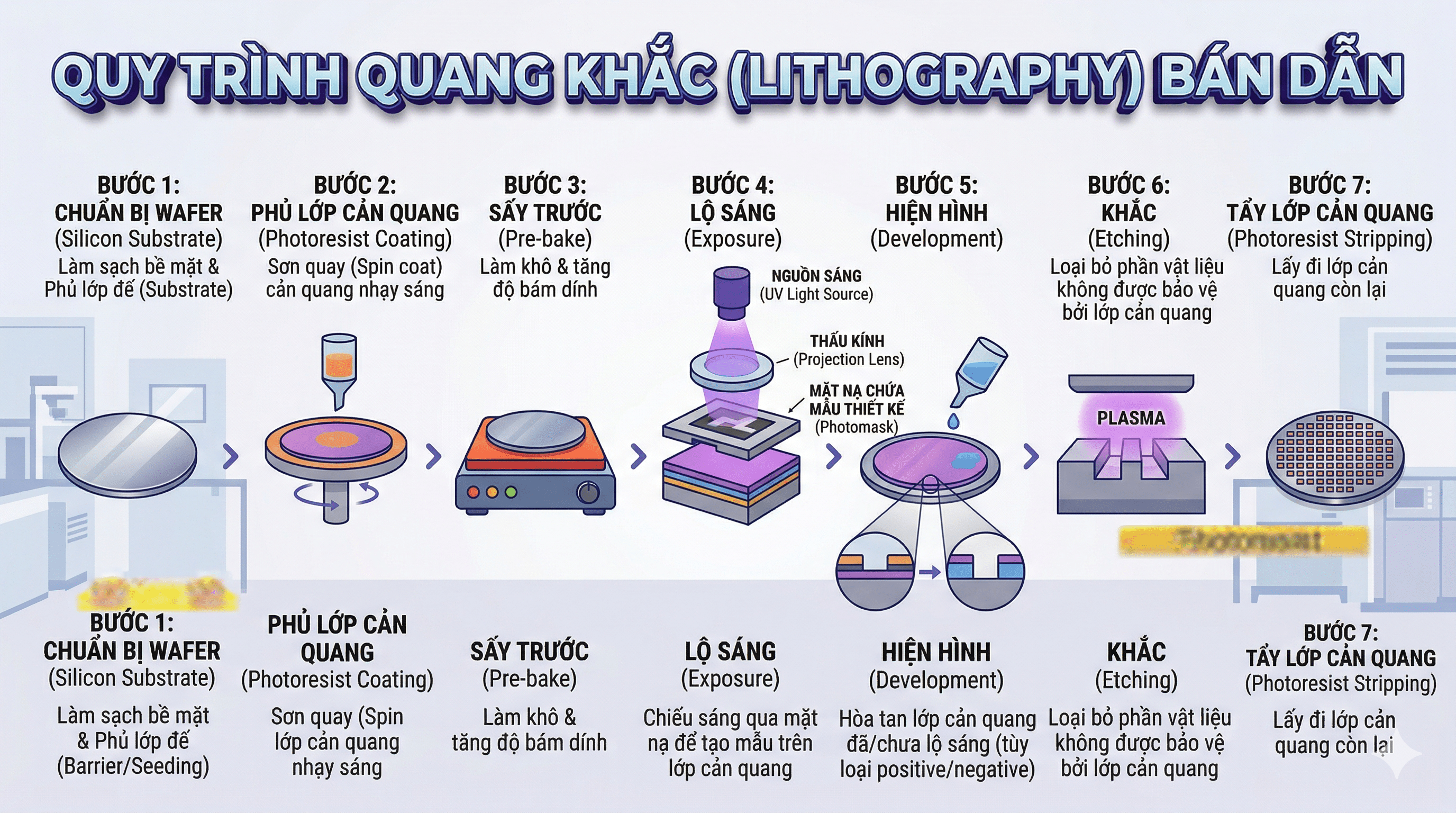

Hình 3: Các bước thực hiện quang khắc.
Tuy nhiên, việc đạt độ chính xác hàng nanomet yêu cầu kiểm soát nghiêm ngặt. Vì vậy, Techmaster mang đến các giải pháp đo kiểm Keysight tiên tiến. Ngoài ra, chuyên gia có thể phân tích tham số linh kiện ngay trên wafer. Nhờ đó, nhà sản xuất sẽ tối ưu hóa được tỷ lệ thành phẩm.
“Từ những hạt cát vô tri, thông qua trí tuệ con người, chúng ta đã tạo nên bộ não của thế giới số.”— Techmaster Vietnam —
