Hiệu chuẩn Thiết bị Mô phỏng ESD: Chìa khóa Miễn dịch Điện tử

Khi Thiết Bị Bị “Sốc”: Vai Trò Sống Còn Của Thiết Bị Mô Phỏng ESD Và Hiệu Chuẩn Tăng Khả Năng Miễn Nhiễm Điện Tử

Công nghệ bán dẫn đang phát triển vượt bậc. Thiết bị điện tử ngày càng nhỏ gọn và mạnh mẽ hơn. Tuy nhiên, chúng cũng trở nên nhạy cảm hơn với tác động môi trường. Phóng tĩnh điện (Electrostatic Discharge – ESD) là một trong những mối đe dọa lớn nhất. ESD là kẻ thù vô hình nhưng cực kỳ nguy hiểm. Một cú “sốc” ESD nhỏ có thể gây hậu quả nghiêm trọng. Nó làm hỏng linh kiện vĩnh viễn và giảm tuổi thọ sản phẩm. Nó cũng gây ra lỗi hoạt động không mong muốn. Quy trình hiệu chuẩn Thiết Bị Mô Phỏng ESD giúp kiểm tra, đánh giá và tăng khả năng miễn dịch ESD cho sản phẩm điện tử. Mục tiêu là đảm bảo chất lượng và tuổi thọ thiết bị.

I. ESD: Kẻ Hủy Diệt Của Linh Kiện Điện Tử

1.1. Khái niệm

ESD là sự truyền điện tích đột ngột. Nó xảy ra giữa hai vật thể có điện thế khác nhau. Lượng điện tích này tương đương một cú sét đánh đối với các vi mạch siêu nhỏ.

ESD được phân loại thành các mô hình phổ biến. Các mô hình này mô phỏng các tình huống phóng điện khác nhau:

1. Mô hình Cơ thể Người (Human Body Model – HBM): Mô phỏng sự phóng điện từ người thao tác. Ví dụ như chạm tay vào chip.
2. Mô hình Thiết bị (Machine Model – MM): Mô phỏng phóng điện từ máy móc hoặc công cụ.
3. Mô hình Trường Tích Điện (Charged Device Model – CDM): Mô phỏng sự phóng điện từ thiết bị đã bị tích điện.

1.2. Hậu Quả Khủng Khiếp Của Việc Thiếu Miễn Dịch ESD:

Hậu quả của ESD có thể chia thành hai loại chính:

• Hỏng hóc tức thì (Catastrophic Failure): Linh kiện bị cháy hoặc đứt mạch. Thiết bị sẽ không hoạt động được nữa.
• Hỏng hóc tiềm ẩn (Latent Defects): Đây là loại nguy hiểm nhất. Nó gây suy giảm hiệu suất và giảm tuổi thọ sản phẩm. Thiết bị có thể hoạt động tốt lúc xuất xưởng. Tuy nhiên, nó sẽ lỗi hoặc chập chờn sau vài tháng sử dụng. Điều này làm giảm nghiêm trọng uy tín thương hiệu.

Mọi thiết kế điện tử phải được kiểm tra. Chúng cần được xác nhận khả năng chống chịu theo các tiêu chuẩn quốc tế nghiêm ngặt.

II. Vai Trò Sống Còn Của Thiết Bị Mô Phỏng ESD

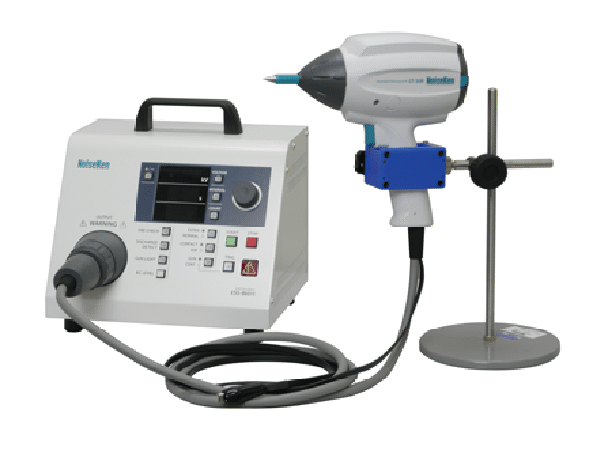

Để đối phó với mối đe dọa từ ESD, nhà sản xuất phải thử nghiệm sản phẩm. Họ phải xác nhận khả năng chống chịu của chúng. Thiết bị mô phỏng ESD (ESD Gun) là công cụ duy nhất và bắt buộc cho việc này. Nó giúp kiểm tra khả năng miễn dịch theo các tiêu chuẩn toàn cầu như IEC 61000-4-2.

2.1. Mô Phỏng Thực Tế Chính Xác

ESD Simulator được thiết kế đặc biệt. Nó tái tạo chính xác các xung phóng tĩnh điện thực tế. Các xung này tuân theo mô hình HBM, MM hoặc CDM. Thiết bị tạo ra các xung điện áp cao (thường từ 1kV đến 30kV). Hình dạng và thời gian tăng/giảm của xung được kiểm soát chặt chẽ.

2.2. Kiểm Tra Tuân Thủ Tiêu Chuẩn

Kiểm tra miễn nhiễm ESD là yêu cầu bắt buộc. Nhà sản xuất cần có báo cáo kiểm tra để xuất khẩu. Điều này đặc biệt quan trọng ở thị trường Châu Âu (yêu cầu CE Marking).

Thiết bị mô phỏng ESD cho phép kiểm tra hai hình thức chính:

1. Miễn nhiễm Tiếp xúc (Contact Discharge): Phóng điện trực tiếp vào bề mặt thiết bị.
2. Miễn nhiễm Không khí (Air Discharge): Phóng điện qua khe hở không khí. Nó mô phỏng cú “giật” mạnh từ khoảng cách.

Việc kiểm tra giúp xác định ngưỡng chịu đựng ESD của sản phẩm. Từ đó, nhà sản xuất điều chỉnh thiết kế mạch bảo vệ (như Diode TVS).

2.3. Đánh Giá Thiết Kế & Gỡ Lỗi (Debugging)

ESD Simulator là công cụ không thể thiếu. Nó được sử dụng ngay trong giai đoạn phát triển sản phẩm:

• Xác định Điểm yếu: Thiết bị giúp phát hiện những điểm dễ bị tổn thương nhất. Đó có thể là trên bảng mạch (PCB) hoặc vỏ thiết bị.
• Tối ưu hóa Bố cục (Layout): Nó hỗ trợ kỹ sư. Họ có thể tối ưu hóa đường truyền (trace routing). Họ cũng tối ưu hóa vị trí linh kiện bảo vệ (ESD Protection Components). Mục đích là để dòng ESD được dẫn an toàn xuống đất (ground).

III. Hiệu Chuẩn ESD: Đảm Bảo Chất Lượng Thử Nghiệm Tối Đa

Thiết bị mô phỏng ESD rất quan trọng. Tuy nhiên, kết quả kiểm tra sẽ vô nghĩa nếu nó hoạt động không chính xác. Vì vậy, Hiệu chuẩn Thiết bị Mô Phỏng ESD là việc làm tối quan trọng.

Vai Trò Sống Còn Của Hiệu Chuẩn

Một thiết bị mô phỏng không được hiệu chuẩn sẽ tạo ra các xung điện sai lệch, dẫn đến kết quả thử nghiệm không đáng tin cậy. Hiệu chuẩn là cách duy nhất để đảm bảo tính chính xác và lặp lại của phép đo.

Sự Trôi Dạt Của Dạng Sóng (Rise Time)

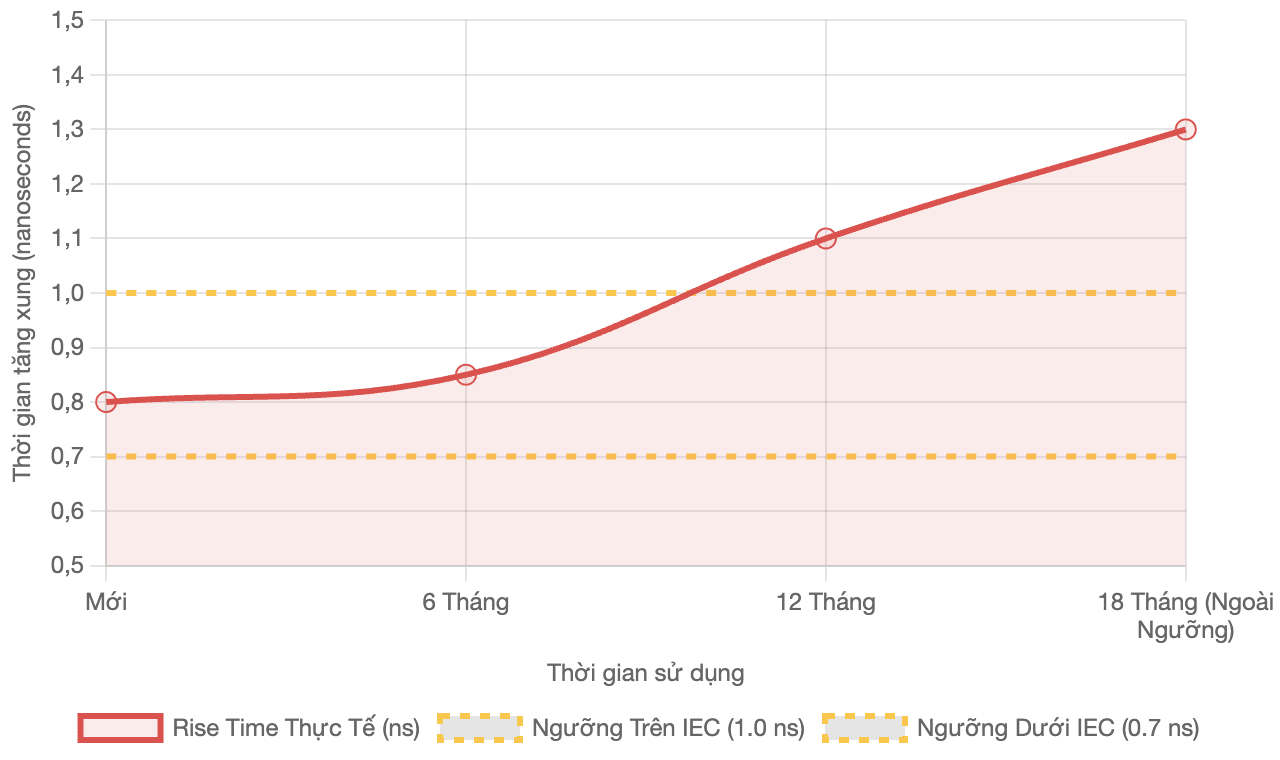

Thời gian tăng xung của súng ESD bị trôi dạt ra ngoài ngưỡng cho phép của tiêu chuẩn IEC 61000-4-2 sau 12 tháng.

Tác Động Lên Kết Quả Thử Nghiệm

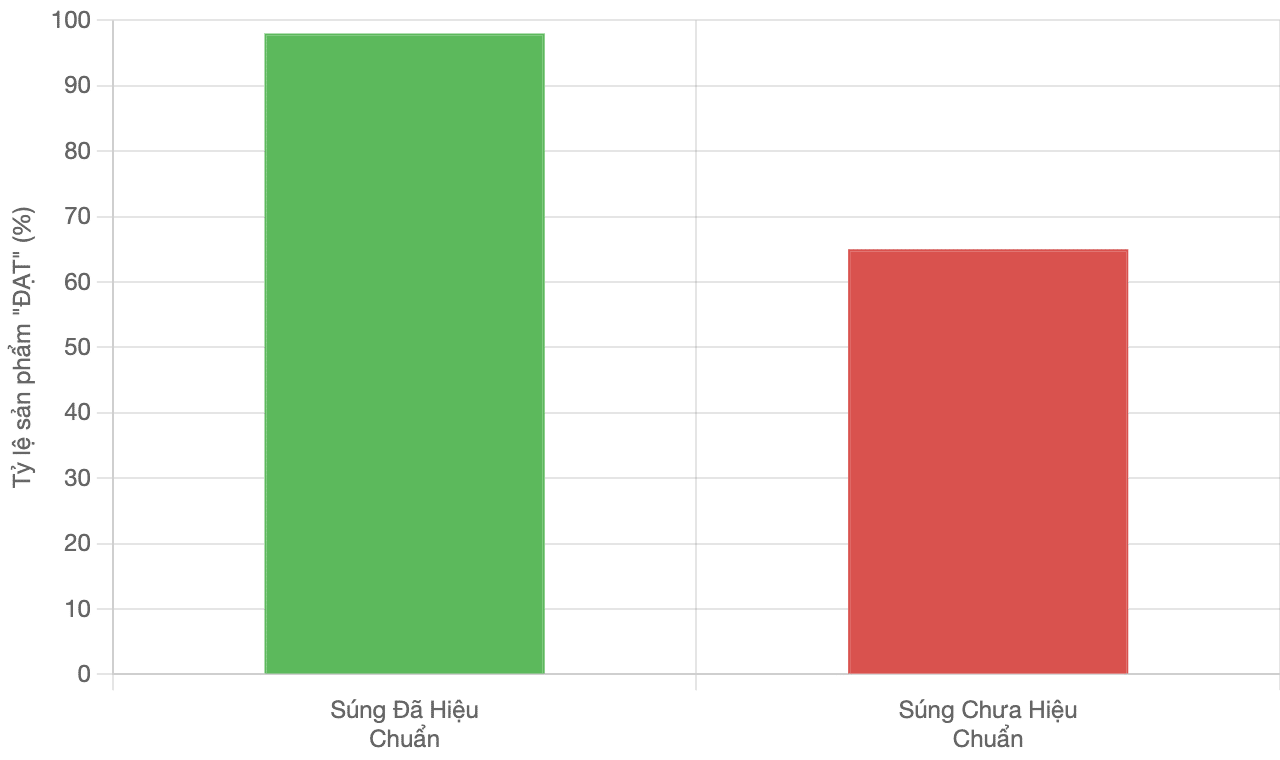

Thiết bị chưa hiệu chuẩn có thể dẫn đến “Dương tính giả” (lãng phí chi phí) hoặc “Âm tính giả” (rủi ro cho người dùng).

3.1. Lý Do Bắt Buộc Phải Hiệu Chuẩn (Calibration)?

Thiết bị mô phỏng ESD bị hao mòn theo thời gian. Các thành phần bên trong sẽ thay đổi. Đó là điện trở, tụ điện và đặc biệt là đầu súng (tip). Sự hao mòn này làm thay đổi hình dạng và cường độ xung ESD.

Hiệu chuẩn là quá trình kiểm tra và điều chỉnh. Thiết bị được so sánh với các tiêu chuẩn tham chiếu quốc tế (như NIST, VMI, ISO).

3.2. Hiệu Chuẩn Đảm Bảo Khả Năng Miễn Dịch (Calibration: Highest Quality Assurance):

Chỉ hiệu chuẩn mới đảm bảo chất lượng kiểm tra tối đa:

• Tuân Thủ Tiêu Chuẩn Tuyệt Đối: Tiêu chuẩn IEC 61000-4-2 quy định hình dạng xung rất chặt chẽ. Yêu cầu về thời gian tăng và dòng đỉnh phải chính xác. Hiệu chuẩn đảm bảo xung thử nghiệm đáp ứng 100% tiêu chuẩn.
• Kết Quả Kiểm Tra Đáng Tin Cậy: Kết quả kiểm tra miễn nhiễm chỉ đáng tin cậy khi thiết bị được hiệu chuẩn chính xác. Điều này ngăn ngừa hai rủi ro lớn:
  1. Đánh giá sai: Sản phẩm tốt có thể bị đánh giá là hỏng (do xung quá mạnh).
  2. Bỏ sót lỗi: Sản phẩm kém có thể được thông qua (do xung quá yếu), dẫn đến lỗi hàng loạt sau đó.
• Chứng Minh Tính Hợp Lệ: Giấy chứng nhận hiệu chuẩn rất quan trọng. Nó là bằng chứng pháp lý chứng minh rằng các thử nghiệm đã được thực hiện bằng công cụ đo lường chính xác. Điều này giúp vượt qua các vòng kiểm tra chất lượng.

Hậu Quả & Yêu Cầu Tuân Thủ

Rủi Ro Lỗi “Âm Tính Giả”

Súng ESD yếu hơn tiêu chuẩn cho kết quả “ĐẠT” sai, khiến sản phẩm lỗi lọt ra thị trường, gây mất uy tín và chi phí thu hồi khổng lồ.

Lãng Phí Từ Lỗi “Dương Tính Giả”

Súng ESD mạnh hơn tiêu chuẩn gây ra lỗi “KHÔNG ĐẠT”, buộc các kỹ sư phải thiết kế lại sản phẩm một cách không cần thiết, tốn thời gian và chi phí.

Tuân Thủ IEC 61000-4-2

Hiệu chuẩn định kỳ hàng năm là yêu cầu bắt buộc để chứng minh sự tuân thủ với tiêu chuẩn miễn nhiễm điện từ toàn cầu.

Kết Luận: Đầu Tư Vào Hiệu Chuẩn Là Đầu Tư Cho Chất Lượng

Trong ngành điện tử, khả năng miễn dịch ESD là yêu cầu cơ bản về chất lượng. Nó cũng là yêu cầu về độ an toàn của sản phẩm.

Thiết bị mô phỏng ESD là cánh tay phải đắc lực của kỹ sư. Nó cho phép họ tạo ra các cú “sốc” có kiểm soát. Hiệu chuẩn định kỳ là nền tảng bảo vệ cho kết quả thử nghiệm đó.

Đầu tư vào việc mua sắm, bảo trì và hiệu chuẩn định kỳ các ESD Simulator là một quyết định thông minh. Nó giúp các nhà sản xuất:

• Giảm thiểu tỷ lệ lỗi (Failure Rate).
• Tăng cường độ tin cậy (Reliability).
• Đảm bảo tuân thủ tiêu chuẩn quốc tế (Compliance).
• Xây dựng uy tín vững chắc nơi khách hàng.

Đừng để ESD trở thành kẻ hủy diệt vô hình. Hãy trang bị công cụ kiểm tra chính xác. Hãy duy trì quy trình hiệu chuẩn nghiêm ngặt. Mục tiêu là để sản phẩm của bạn luôn “miễn dịch” trước mọi cú “sốc” điện tử.
