Hiệu chuẩn cặp nhiệt điện: Điều gì xảy ra nếu bạn bỏ qua bước này?

Cặp nhiệt điện (Thermocouple) là “đôi mắt” theo dõi nhiệt độ trong rất nhiều hệ thống công nghiệp. Từ lò nung nhiệt cao, phòng thí nghiệm, tủ sấy đến các dây chuyền sản xuất đòi hỏi độ chính xác tuyệt đối, mọi quyết định chất lượng đều dựa trên con số mà cặp nhiệt điện cung cấp.
Nhưng có một điều ít ai nói: cặp nhiệt điện không chính xác có thể khiến toàn bộ quy trình vận hành… nhìn nhầm thực tế.

Và đây chính là lý do vì sao hiệu chuẩn cặp nhiệt điện không phải thủ tục mang tính hình thức, mà là một bước bảo vệ chất lượng, an toàn và chi phí vận hành.

1. Vì sao cặp nhiệt điện trôi sai?

Sau một thời gian sử dụng, sự sai lệch là điều không thể tránh khỏi. Những “thủ phạm” phổ biến nhất gồm:

1.1 Nhiệt độ cao kéo dài

Ở mức 600–1200°C, cấu trúc kim loại của cặp nhiệt điện bị biến đổi, dẫn đến thay đổi đặc tính Seebeck. Điều này làm đường cong nhiệt điện không còn tuyến tính như lúc mới.

1.2 Oxy hóa và nhiễm bẩn

Các hạt bụi, khí nóng, hơi ẩm hoặc các vật liệu trong lò nung có thể bám vào dây nhiệt điện, gây oxy hóa, ăn mòn hoặc nhiễm tạp chất.
Kết quả: độ nhạy giảm, thời gian phản hồi chậm.

1.3 Lão hóa theo thời gian

Ngay cả khi môi trường sạch, cặp nhiệt điện vẫn dần trôi sai do biến dạng vi mô trong kim loại.

1.4 Lắp đặt không đúng kỹ thuật

Dây nối quá dài, đầu nối không phù hợp hoặc sử dụng sai loại dây bù đều làm đọc nhiệt độ sai lệch so với thực tế.

Nguy Cơ Tiềm Ẩn: Hiện Tượng “Trôi” Nhiệt Độ

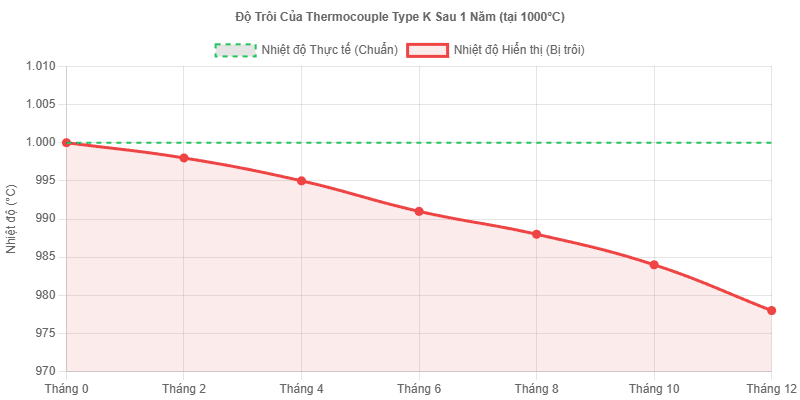

Cặp nhiệt điện không hỏng ngay lập tức, chúng “già” đi. Biểu đồ dưới đây minh họa độ sai lệch nhiệt độ (Drift) của một cặp nhiệt điện Type K hoạt động ở 1000°C mà không được hiệu chuẩn trong 12 tháng.

Dữ liệu mô phỏng: Cặp nhiệt điện Type K già hóa nhanh chóng ở nhiệt độ cao, dẫn đến đọc sai giá trị thực tế.

2. Dung Sai Cho Phép

Không phải mọi cặp nhiệt điện đều giống nhau. Tiêu chuẩn IEC 60584 quy định các cấp độ chính xác (Class) khác nhau.

❶

Class 1 (Đặc biệt): Độ chính xác cao, dùng trong phòng thí nghiệm hoặc quy trình khắt khe.

❷

Class 2 (Tiêu chuẩn): Phổ biến nhất trong công nghiệp, giá thành hợp lý nhưng dung sai lớn hơn.

⚠

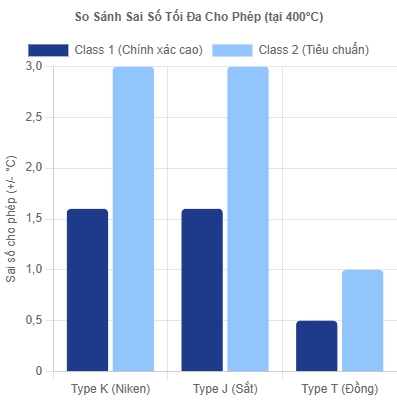

Lưu ý: Biểu đồ bên dưới so sánh dung sai tối đa (°C) tại 400°C của các loại Type K, J, T.

3. Điều gì xảy ra nếu không hiệu chuẩn định kỳ?

Đây là phần mà nhiều doanh nghiệp thường đánh giá thấp, cho tới khi sự cố xảy ra.

3.1 Sản phẩm không đạt chất lượng

Đường hàn sai nhiệt độ, thực phẩm không đủ mức tiệt trùng, vật liệu không đạt độ cứng…
Tất cả đều bắt nguồn từ con số sai chỉ vài độ C.

3.2 Tăng rủi ro an toàn

Lò nung quá nóng gây cháy nổ.
Tủ lạnh công nghiệp không đủ lạnh gây hỏng hàng loạt.
Hệ thống HVAC đọc sai nhiệt độ gây ngưng tụ và chập điện.

3.3 Chi phí vận hành đội lên

• Lò nung chạy quá công suất

• Sản phẩm lỗi phải làm lại

• Hao năng lượng vô ích

• Giảm tuổi thọ thiết bị

Chỉ riêng việc bù sai 20–30°C trong lò đã có thể tiêu tốn hàng chục phần trăm chi phí điện năng mỗi tháng.

3.4 Không đáp ứng tiêu chuẩn kiểm định / audit

Các ngành như thực phẩm, dược phẩm, hóa chất, sản xuất linh kiện điện tử… đều yêu cầu:

• ISO 17025

• GxP

• HACCP

• IATF 16949

• ISO 9001

Thiếu chứng nhận hiệu chuẩn đồng nghĩa: không vượt qua audit, mất hợp đồng, mất chứng nhận hệ thống.

4. Hiểu đúng về hiệu chuẩn cặp nhiệt điện

Hiệu chuẩn không chỉ là là một quy trình có tính khoa học nhằm chứng minh:

Thiết bị đo được so sánh với chuẩn cấp cao hơn, trong điều kiện được kiểm soát, và toàn bộ kết quả được ghi nhận theo tiêu chuẩn quốc tế.

4.1. Các tiêu chuẩn hiệu chuẩn quốc tế liên quan

• IEC 60584: đặc tính cặp nhiệt điện

• ITS-90: thang đo nhiệt độ chuẩn

• ISO/IEC 17025: yêu cầu phòng thí nghiệm hiệu chuẩn

• ASTM E220 / E230: phương pháp hiệu chuẩn TC

4.2. Phương pháp hiệu chuẩn phổ biến

a. Phương pháp điểm đơn / nhiều điểm

Đặt cặp nhiệt điện cần kiểm tra vào môi trường có nhiệt độ chuẩn (lò ổn nhiệt hoặc bể chuẩn).
So sánh giá trị đọc với chuẩn.

b. So sánh trực tiếp (Comparison Method)

Dùng cảm biến tham chiếu chuẩn (SPRT, RTD chuẩn, TC chuẩn cấp S) đặt cạnh thiết bị cần hiệu chuẩn.

c. Phương pháp điểm chuẩn cố định (Fixed Point)

Dùng các điểm chuyển pha vật lý
Ví dụ: điểm nóng chảy của thiếc, kẽm, nhôm.
Đây là phương pháp chính xác nhất, dùng cho phòng Lab cấp cao.

Hậu Quả Của Sai Số Nhiệt Độ

Lãng Phí Năng Lượng

Chỉ cần đọc sai +1°C trong lò nung công nghiệp lớn có thể làm tăng 2-5% chi phí nhiên liệu hàng năm.

An Toàn & Chất Lượng

Trong thực phẩm (tiệt trùng), sai số thấp hơn 1°C có thể khiến vi khuẩn tồn tại, gây rủi ro thu hồi sản phẩm.

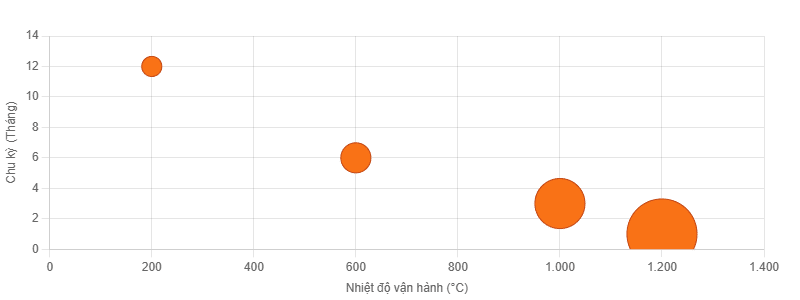

Tần Suất Hiệu Chuẩn Khuyến Nghị

5. Vì sao nhiều hệ thống dùng TC nhưng vẫn cho kết quả sai?

Các sai lệch thường không nằm ở bản thân TC, mà ở hệ thống xung quanh:

• Bộ hiển thị / PLC chưa được hiệu chuẩn

• Dùng sai dây bù

• Điểm lạnh (Cold Junction Compensation) xử lý không đúng

• Nhiễu điện từ từ motor, biến tần, cáp nguồn

• Đường dây đấu nối quá dài

Nhiều doanh nghiệp chỉ hiệu chuẩn cảm biến mà bỏ qua cả hệ thống, dẫn đến kết quả vẫn sai.

6. Giải pháp kiểm soát sai số toàn diện

Để hệ thống đo nhiệt độ hoạt động chính xác, cần kiểm soát theo 4 lớp:

1. Cảm biến (Thermocouple)

2. Dây bù & đầu nối

3. Bộ hiển thị / Controller / PLC

4. Môi trường lắp đặt

Hiệu chuẩn chỉ là một phần. Điều quan trọng là kiểm tra cả vòng đo nhiệt độ.

7. Năng lực hiệu chuẩn cặp nhiệt điện tại Techmaster Vietnam

Techmaster Vietnam mang đến dịch vụ hiệu chuẩn theo chuẩn quốc tế dành cho các doanh nghiệp sản xuất, phòng lab và nhà máy yêu cầu độ chính xác cao.

Năng lực nổi bật:

• Thiết bị chuẩn độ chính xác cao
• Quy trình theo ISO/IEC 17025
• Dải hiệu chuẩn rộng
• Kiểm tra cả hệ thống đo nhiệt độ
• Hồ sơ, chứng chỉ đầy đủ
• Tư vấn tối ưu hệ thống miễn phí

8. Kết luận

Hiệu chuẩn cặp nhiệt điện là khoản đầu tư giữ cho hệ thống của bạn:

• An toàn

• Vận hành ổn định

• Sản phẩm đạt chuẩn

• Tối ưu chi phí năng lượng

• Vượt audit dễ dàng

Nếu quy trình của bạn phụ thuộc vào nhiệt độ, hãy xem hiệu chuẩn như một lớp bảo vệ không thể thiếu.
