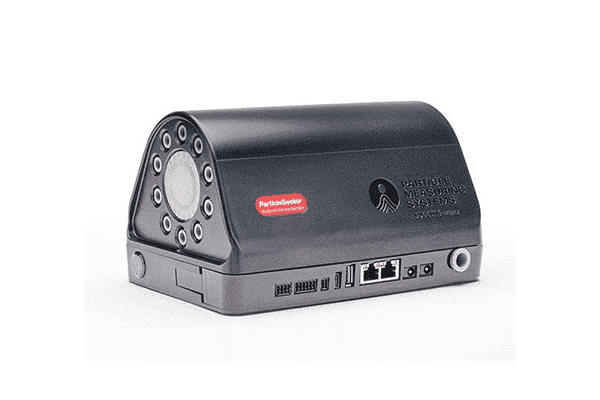

Thiết bị đa tạp thông minh ParticleSeeker™

ParticleSeeker là thiết bị đồng hành đa tạp thông minh 10 cổng với máy đếm hạt nano aerosol NanoAir™.

ParticleSeeker là thiết bị đồng hành đa tạp thông minh 10 cổng với máy đếm hạt nano aerosol NanoAir™ 10. Được thiết kế đặc biệt để sử dụng trong các không gian fab quan trọng nhất, nó có sẵn để sử dụng trong các ứng dụng yêu cầu nhiều vị trí mẫu phải được giám sát theo trình tự tuần tự hoặc được lập trình. ParticleSeeker cho phép giám sát bên trong các môi trường thu nhỏ của Mô-đun giao diện người dùng (EFEM) của thiết bị công cụ xử lý. Cùng với nhau, ParticleSeeker và NanoAir 10 cung cấp khả năng giám sát lên đến 120m2 không gian chế tạo/xử lý khi sử dụng tất cả 10 cổng đa dạng.
Tải bảng thông số kỹ thuật Yêu cầu báo giá

Tính năng

  • 10 điểm đa dạng
  • Lưu lượng mẫu: 0,1 CFM
  • Khoảng thời gian lấy mẫu: Tối thiểu 1 giây, Tối đa 3600 giây
  • Phạm vi lấy mẫu không gian fab/xử lý lên đến 120m2
  • Đèn LED cho biết (các) cổng lấy mẫu đang hoạt động
  • Nhiều (4) chế độ lấy mẫu » Đồng bộ: lấy mẫu đồng thời tất cả các cổng » Seeker: nhắm mục tiêu bất kỳ cổng nào được xác định trong quá trình vận hành đồng bộ » Đồng bộ hóa: giao tiếp với công cụ xử lý trong thời gian thực để giám sát quy trình fab (đường dẫn wafer) thông qua các công cụ xử lý và môi trường thu nhỏ » Do người dùng xác định
  • Kích thước nhỏ: 8,2 x 5,4 x 4,7 inch (21x14x12 cm)
  • Địa chỉ IP của thiết bị và các vị trí ở lại với trạm cơ sở cho phép nó trao đổi với thời gian ngừng hoạt động tối thiểu (< 5 phút)
  • Chuyển tiếp Dry Contact (x4)
  • Đầu vào tương tự 4-20mA (x4) và đầu ra (x2) cho các cảm biến bổ sung (ví dụ: nhiệt độ, RH, DAP)
  • Cổng USB
  • Cổng Ethernet (2): Giao thức Ethernet & MODBUS qua TCP/IP

Lợi ích

  • Cung cấp phạm vi lấy mẫu không gian fab/xử lý rộng 120m2
  • Chỉ ống góp hạt aerosol trên thị trường được thiết kế và chế tạo có mục đích sử dụng với các hạt nano mẫu (<100nm).
  • Loại bỏ nhiễu xuyên âm và các vấn đề xử lý vận chuyển hạt nano phổ biến khác
  • Khả năng giám sát nhiều vị trí mẫu theo trình tự liên tục hoặc được lập trình
  • Nhiều giao diện truyền thông đầu vào/đầu ra cho phép truyền dữ liệu SCADA liền mạch giúp giảm thời gian ngừng hoạt động của công cụ xử lý
  • Các cổng nguồn DC (x2) cho phép ParticleSeeker chia sẻ nguồn điện với NanoAir

Ứng dụng

ParticleSeeker + NanoAir 10 (máy đếm hạt tiểu phân aerosol):

  • Giám sát môi trường thu nhỏ của công cụ quy trình bên trong Mô-đun giao diện người dùng thiết bị (EFEM)
  • Lý tưởng cho các ứng dụng yêu cầu giám sát điểm mẫu được lập trình theo đường dẫn của wafer hoặc bề mặt quan trọng khác
  • Giám sát ô nhiễm rộng khi sử dụng nhiều cổng đa tạp
