HIỆU CHUẨN THIẾT BỊ KIỂM TRA PIN

Với sự phát triển của công nghệ hiện đại và sự gia tăng nhu cầu của con người, pin trở thành một thiết bị không thể thiếu trong cuộc sống. Nó được ứng dụng trong đời sống hàng ngày và cả trong các hệ thống dự phòng lớn tại nhà xưởng, viễn thông và bệnh viện,… Do đó, để đảm bảo thiết bị này hoạt động tốt nhất, cần tiến hành giám sát đo lường thông số pin bằng thiết bị kiểm tra pin. Theo đó, doanh nghiệp cần thực hiện hiệu chuẩn thiết bị kiểm tra pin này định kỳ, nhàm đảm bảo hiệu quả và an toàn cho pin. Cùng Techmaster khám phá ngay quy trình hiệu chuẩn máy kiểm tra pin trong bài viết này.

Thiết bị kiểm tra pin là gì?

Thiết bị kiểm tra pin hay còn gọi là máy phân tích ắc quy, là thiết bị điện tử được dùng để kiểm tra trạng thái của pin, nhằm cung cấp cho người dùng các thông số kỹ thuật và dung lượng còn lại của pin. Nó có thể là một thiết bị điện tử đơn giản để kiểm tra kiểm tra điện tích hoặc đầu ra điện áp pin, cho đến những thiết bị có thể kiểm tra một cách toàn diện hơn về tình trạng pin.

Hiện nay trên thị trường rất đa dạng các dòng máy kiểm tra pin. Những dòng máy này phù hợp với từng loại pin với kích cỡ khác nhau. Các loại phổ biến nhất có thể kể tới như:

Máy kiểm tra pin điện tử

Thiết bị kiểm tra pin điện tử được dùng để kiểm tra dung lượng còn lại của pin. Hầu hết các máy kỹ thuật số đều có màn hình LCD hiển thị kết quả rõ ràng và dễ đọc. Với giao diện thân thiện với người dùng, thiết bị kiểm tra pin điện tử có thể hiển thị kết quả dạng thanh hoặc biểu đồ, tùy máy cụ thể, và cho phép đọc phân tích nhanh kết quả.

Máy kiểm tra pin đa năng

Thiết bị này phù hợp với pin có nhiều kích cỡ khác nhau, sử dụng chủ yếu cho pin hình trụ. Tuy vậy, một số máy phân tích ắc quy có thể kiểm tra nhiều loại pin có các kích cỡ khác nhau, từ những pin nhỏ đến pin công nghiệp.

Máy phân tích ắc quy ô tô

Máy kiểm tra ắc quy ô tô được kết nối với ắc quy của xe để cung cấp dẫu hiệu rõ ràng về tình trạng và điện áp đầu ra của ắc quy. Máy này có tính ứng dụng rất cao trong ngành công nghiệp ô tô, bởi nó đảm bảo tính an toàn cho cả khâu sản xuất và khâu sử dụng.

Cách thiết bị kiểm tra pin hoạt động

Thiết bị kiểm tra pin hoạt động bằng cách áp dụng tải và theo dõi điện áp cũng như dòng điện của pin. Quá trình này thực tế rất đơn giản, khi các phẩn tử dẫn điện của máy chạm vào điểm dương và âm của pin, dòng điện sẽ được giải phóng và có thể đo được.

Một số loại thiết bị kiểm tra pin phổ biến trên thị trường

Máy đo phân tích ắc quy Hioki BT3554-001

Máy kiểm tra nội trở ắc quy Hioki BT3554-01 – đo ắc quy bằng phương pháp đo nội trở chuyên chuẩn đoán pin axit-chì. Người dùng có thể nhanh chóng nhận được kết quả về mức độ suy giảm hay dung lượng điện áp của ắc quy. Hioki BT3554-01 cải tiến thông minh phối hợp cùng công nghệ Bluetooth kết nối PC và phần mềm di động trực tuyến! Máy kiểm tra nội trở ắc quy Hioki BT3554-01 hoàn toàn thuyết phục người dùng lựa chọn cho các yêu cầu đo nội trở.

Máy sở hữu một vài các tính năng nổi bật như:

• Đo nội trở và điện áp ắc quy phạm vi 3mΩ đến 3Ω, 4 thang
• Đo điện áp DC với khoảng đo tối đa 60V
• Đo được nhiệt độ từ -10 ° C đến 60 ° C
• Khả năng lưu trữ dữ liệu tối đa 6000 giá trị

• Chức năng kết nối Bluetooth ® 4.0 LE (Bluetooth® SMART)

Máy phân tích ắc quy Fluke BT521

Đây là thiết bị đo kiểm ắc quy chuyên dụng đến từ thương hiệu Fluke – USA. Thiết bị kiểm tra pin này được ứng dụng công nghệ hiện đại từ Nhật Bản giúp đo kiểm cực kỳ chuẩn xác. Thiết bị còn có khả năng đo lường tốc độ cao trên dây chuyền sản xuất tự động.

Một số những tính năng nổi bật của dòng máy này:

• Đo đa năng các giá trị : nội trở Pin, DC và điện áp AC, DC và AC dòng điện, điện áp gợn sóng, tần số và nhiệt độ pin.
• Chế độ đo chuỗi: Kiểm tra chuỗi tự động hoặc thủ công các chuỗi pin với bộ nhớ đo tự động bao gồm điện áp, điện trở và nhiệt độ (với đầu dò thử thông minh BTL21 đi kèm với BT521)
• Ghi chép toàn diện: Tất cả các giá trị đo được sẽ tự động bị bắt trong quá trình kiểm tra và có thể được xem xét trên thiết bị trước khi tải xuống để phân tích khi di chuyển
• Giao diện trực quan kích thước lớn, thiết kế máy nhỏ gọn và cấu trúc chắc chắn đảm bảo hiệu suất tối ưu, kết quả chính xác và đáng tin cậy.
• Phần mềm quản lý pin Fluke cho phép bạn nhập liệu nhanh chóng và quản lý dễ dàng từ máy phân tích pin vào máy tính PC.

Lý do tại sao cần hiệu chuẩn thiết bị kiểm tra pin

Bởi tầm quan trọng của pin trong cuộc sống, các thiết bị kiểm tra pin lại càng được ứng dụng nhiều hơn. Nếu như có sự sai sót trong khâu đo lường thông số kỹ thuật của pin, có thể gây ảnh hưởng đến quá trình sản xuất, sử dụng, thậm chí là an toàn của người dùng. Hiệu chuẩn thiết bị kiểm tra pin là hoạt động cần phải thực hiện định kỳ nhằm đảm bảo tính chính xác của thiết bị này, đồng thời gia tăng hiệu suất cho các hoạt động liên quan đến thiết bị.

Các bước hiệu chuẩn thiết bị kiểm tra pin

Để khám phá chi tiết quy trình hiệu chuẩn thiết bị kiểm tra pin, mời bạn đọc tham khảo quy trình thực hiện hiệu chuẩn máy kiểm tra pin được thực hiện tại Techmaster. Techmaster sẽ thực hiện hiệu chuẩn 2 dòng máy phổ biến là Hioki 3554 và Fluke BT521.

Phương tiện cần chuẩn bị cho quá trình hiệu chuẩn thiết bị kiểm tra pin

Trước tiên, cần chuẩn bị các dụng cụ/thiết bị hỗ trợ cho quá trình hiệu chuẩn thiết bị kiểm tra pin.

Thiết bị chuẩn:

• Hộp điện trở
• Fluke 5520A

Thiết bị cần hiệu chuẩn:

• Hioki 35544
• Fluke BT521

Điều kiện môi trường hiệu chuẩn thiết bị kiểm tra pin

Độ ẩm (40 ~ 70) %RH

Nhiệt độ (20±5)^OC

Quy trình hiệu chuẩn

1. Hiệu chuẩn chức năng đo nội trở pin

Chuẩn sử dụng: Hộp điện trở chuẩn

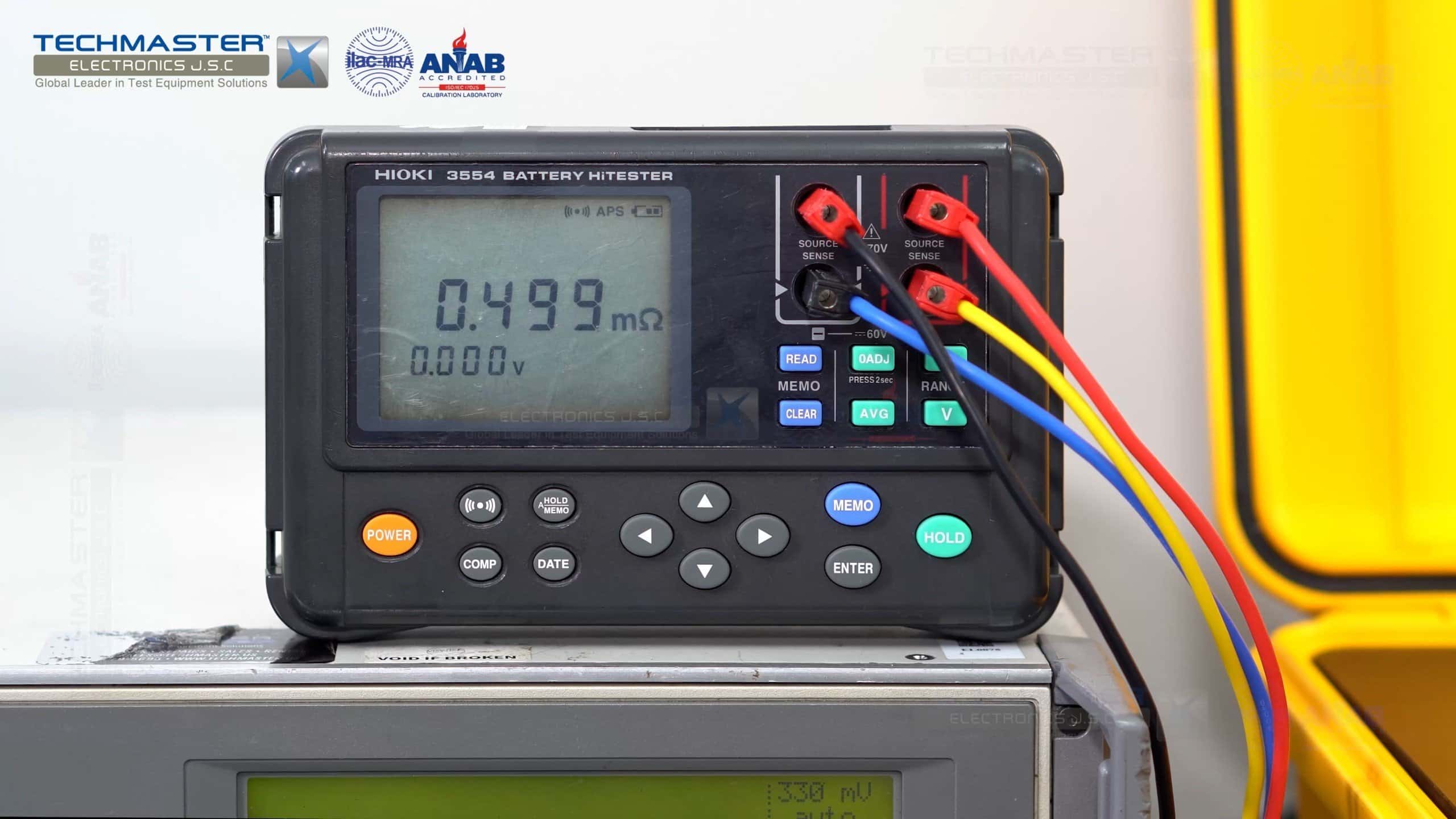

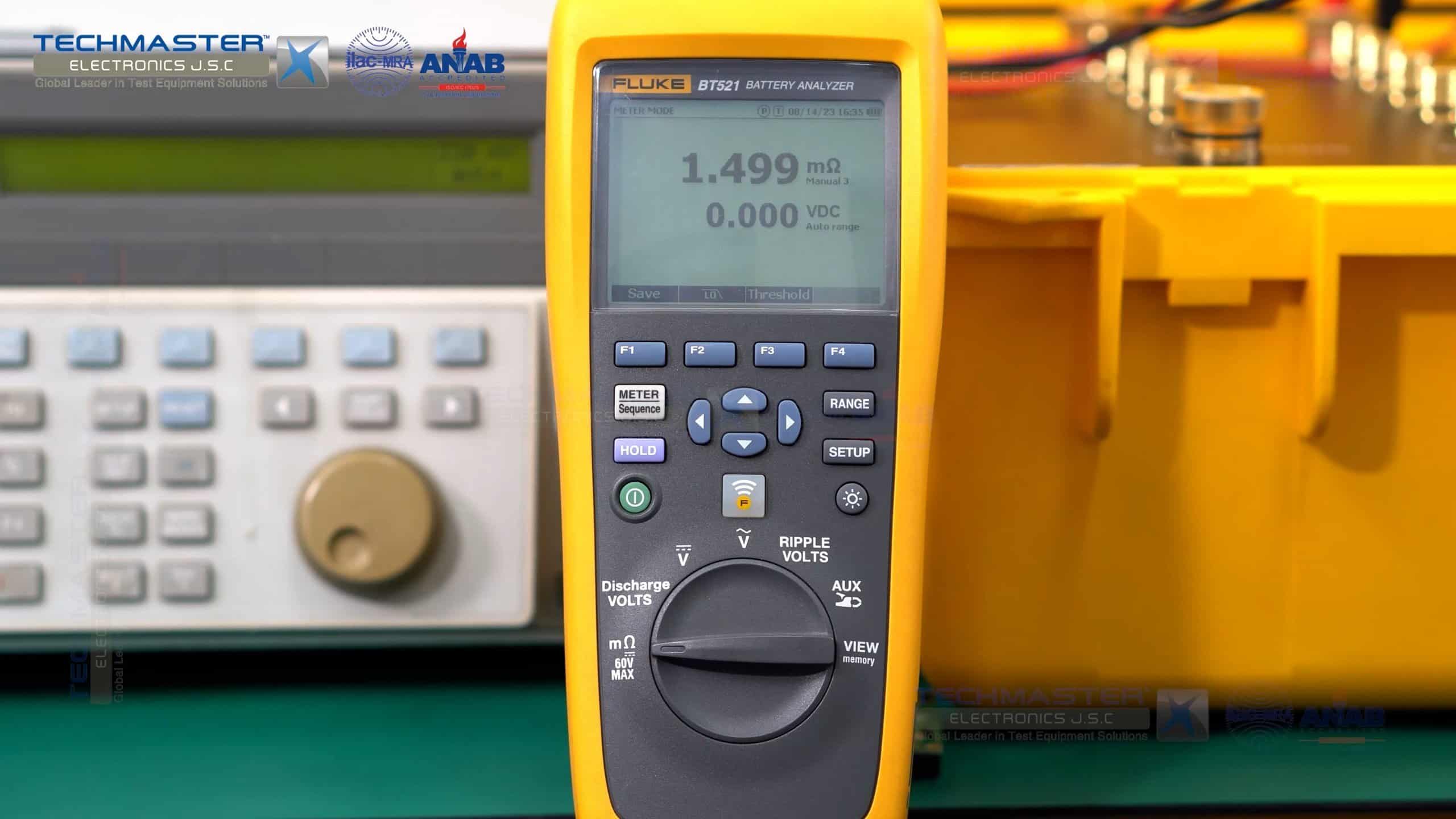

Techmaster tiến hành đo lần lượt 2 thiết bị Hioki 3554 và Fluke BT521 bằng hộp điện trở chuẩn. Thực hiện kết nối thiết bị với hộp điện trở chuẩy, sau đó đo tại các điểm đo như sau:

Hiệu chuẩn thiết bị kiểm tra pin Hioki 3554	Hiệu chuẩn thiết bị kiểm tra pin Fluke BT521
Điểm đo: 0.5 mΩ Điểm đo: 1.0 mΩ Điểm đo: 2.0 mΩ Điểm đo: 10 mΩ Điểm đo: 20 mΩ Điểm đo: 30 mΩ Điểm đo: 100 mΩ Điểm đo: 200 mΩ Điểm đo: 1.0Ω Điểm đo: 2.0Ω	Điểm đo: 1.5 mΩ Điểm đo: 2.0 mΩ Điểm đo: 10 mΩ Điểm đo: 20 mΩ Điểm đo: 100 mΩ Điểm đo: 200 mΩ Điểm đo: 1000 mΩ Điểm đo: 2000 mΩ

Máy sẽ lần lượt xuất kết quả để kỹ thuật viên có thể xác định được độ lệch sản phẩm và điều chỉnh (nếu có).

2. Hiệu chuẩn chức năng đo điện áp pin

Chuẩn sử dụng: Nguồn chuẩn điện áp

Thực hiện kết nối thiết bị cần hiệu chuẩn với nguồn chuẩn điện áp:

• Hiệu chuẩn thiết bị kiểm tra pin Hioki 3554 bằng nguồn chuẩn điện áp
• Hiệu chuẩn thiết bị kiểm tra pin Fluke BT521 bằng nguồn chuẩn điện áp

Máy sẽ lần lượt hiển thị thông số để kỹ thuật viên có thể xác định được độ lệch sản phẩm và điều chỉnh (nếu có).

Vừa rồi là các thông tin về quy trình hiệu chuẩn thiết bị kiểm tra pin được thực hiện tại Techmaster, để biết thêm chi tiết cũng như tham khảo dịch vụ hiệu chuẩn đạt chứng chỉ quốc tế. Vui lòng liên hệ Techmaster Việt Nam.
