Giới thiệu chung
Trong hệ thống đo lường và điều khiển quá trình, máy hiệu chuẩn đa năng ghi dữ liệu đóng vai trò trung tâm. Thiết bị này không chỉ tạo và đo tín hiệu mà còn tự động ghi nhận, lưu trữ và quản lý kết quả hiệu chuẩn, giúp doanh nghiệp kiểm soát chất lượng đo lường một cách nhất quán. Chính vì vậy, hiệu chuẩn Máy hiệu chuẩn đa năng ghi dữ liệu định kỳ là yêu cầu bắt buộc để đảm bảo độ chính xác, tuân thủ tiêu chuẩn và giảm rủi ro sai số lan truyền.
Máy hiệu chuẩn đa năng ghi dữ liệu là gì?
Máy hiệu chuẩn đa năng ghi dữ liệu (Documenting Process Calibrator) là thiết bị hiệu chuẩn có khả năng:
- Tạo và đo nhiều đại lượng đo khác nhau
- Tự động ghi dữ liệu As Found / As Left
- Lưu trữ lịch sử hiệu chuẩn và xuất báo cáo
So với máy hiệu chuẩn đa năng thông thường, dòng ghi dữ liệu vượt trội ở khả năng quản lý hồ sơ và hỗ trợ audit. Đây là lý do thiết bị này được sử dụng rộng rãi trong nhà máy, phòng QA/QC và phòng thí nghiệm đo lường.
Các đại lượng và chức năng hiệu chuẩn phổ biến
Khi thực hiện hiệu chuẩn Máy hiệu chuẩn đa năng, các chức năng thường được kiểm tra bao gồm:
- Tín hiệu điện: dòng điện mA, điện áp V, điện trở Ω
- Nhiệt độ: RTD, Thermocouple (TC)
- Áp suất: thông qua module hoặc cảm biến ngoài
- Chức năng giao tiếp: HART (nếu có)
- Ghi dữ liệu: lưu kết quả đo, đánh giá dung sai
Việc hiệu chuẩn đầy đủ các chức năng giúp đảm bảo thiết bị hoạt động chính xác trong mọi ứng dụng thực tế.
Tại sao thiết bị này quan trọng?
Máy hiệu chuẩn đa năng ghi dữ liệu (Documenting Process Calibrator) là “trái tim” của hệ thống quản lý thiết bị đo lường trong nhà máy. Khác với thiết bị đo thông thường, nó có khả năng tự động ghi lại kết quả, tính toán sai số và lưu trữ dữ liệu để tải lên máy tính. Việc hiệu chuẩn thiết bị này định kỳ là bắt buộc để duy trì chuỗi liên kết chuẩn (traceability) cho hàng nghìn cảm biến khác trong nhà máy.
Vì sao cần hiệu chuẩn định kỳ?
Máy hiệu chuẩn là “chuẩn làm việc” để kiểm tra nhiều thiết bị khác. Nếu bản thân nó sai lệch, sai số sẽ lan truyền toàn bộ hệ thống đo. Vì thế lợi ích của việc hiệu chuẩn định kỳ là:
- Đảm bảo độ chính xác và độ tin cậy của phép đo
- Đáp ứng yêu cầu ISO 9001, ISO/IEC 17025, GMP/GLP
- Hỗ trợ truy xuất lịch sử khi audit nội bộ hoặc bên ngoài
- Phát hiện sớm trôi sai và hư hỏng tiềm ẩn
Hệ Thống Phân Cấp Độ Chính Xác

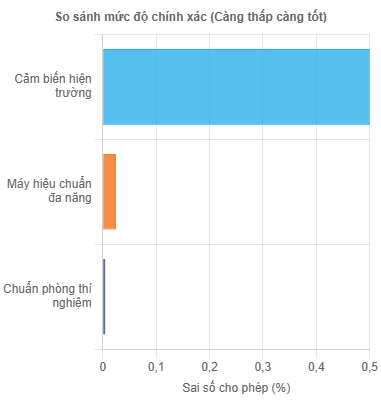

Để hiệu chuẩn một thiết bị, chuẩn phải chính xác hơn thiết bị được kiểm ít nhất 4 lần (Tỷ lệ TUR 4:1). Biểu đồ dưới đây minh họa khoảng sai số cho phép thu hẹp dần từ cảm biến trường đến chuẩn tham chiếu.
Bài học: Máy hiệu chuẩn của bạn phải có độ sai số cực thấp (thanh màu cam) để kiểm tra được các cảm biến hiện trường (thanh màu xanh).
Đa Năng: Một Thiết Bị, Nhiều Chức Năng

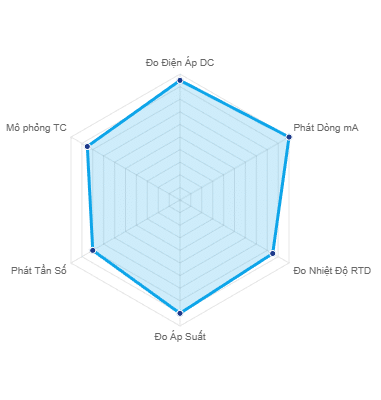

Máy hiệu chuẩn hiện đại không chỉ đo (Measure) mà còn phát nguồn (Source/Simulate) nhiều tham số khác nhau. Biểu đồ Radar dưới đây thể hiện phạm vi năng lực điển hình của một thiết bị cao cấp.
Đa nhiệm: Khả năng vừa phát vừa đo cùng lúc giúp kiểm tra các vòng lặp (loop test) và bộ chuyển đổi tín hiệu (transmitters) dễ dàng.
Thủ Công vs. Tự Động Hóa: Cuộc Cách Mạng Dữ Liệu
Sử dụng tính năng “Documenting” (Ghi dữ liệu) giúp loại bỏ hoàn toàn lỗi do con người (nhập sai số liệu) và giảm đáng kể thời gian thực hiện. Dữ liệu được so sánh trực quan dưới đây.
100%
Tuân thủ toàn vẹn dữ liệu

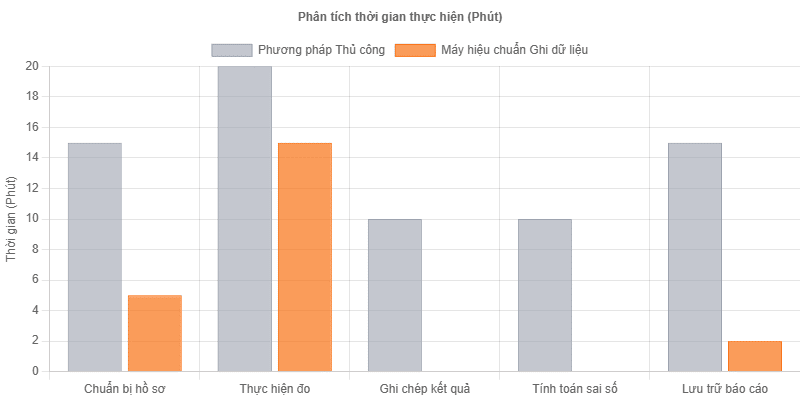

So sánh thời gian (phút) cho một quy trình hiệu chuẩn áp suất 5 điểm.
Quy Trình Hiệu Chuẩn Tiêu Chuẩn
📋
Lập Kế Hoạch
Tải quy trình (task) từ phần mềm xuống thiết bị.
⬇
🔌
Kết Nối
Đấu nối thiết bị chuẩn vào cảm biến cần kiểm tra.
⬇
▶️
Chạy Test
Thiết bị tự động phát nguồn và ghi lại giá trị đo (As-Found).
⬇
⚖️
Đánh Giá
Đạt hay Không đạt (Pass/Fail) được tính toán ngay lập tức.
⬇
💾
Lưu Trữ
Tải kết quả ngược lên phần mềm quản lý (CMMS).
6. Quản lý và xử lý dữ liệu sau hiệu chuẩn
Một điểm mạnh nổi bật của dòng documenting calibrator là quản lý dữ liệu hiệu chuẩn:
- Lưu trữ kết quả trong bộ nhớ thiết bị
- Xuất dữ liệu dạng điện tử (PDF/CSV)
- Tích hợp với phần mềm quản lý hiệu chuẩn
So với ghi chép thủ công, giải pháp này giúp giảm lỗi, tiết kiệm thời gian và tăng tính minh bạch khi audit.
7. So sánh với máy hiệu chuẩn không ghi dữ liệu
| Tiêu chí | Có ghi dữ liệu | Không ghi dữ liệu |
| Ghi kết quả | Tự động | Thủ công |
| Truy xuất audit | Dễ dàng | Hạn chế |
| Quản lý lịch sử | Có hệ thống | Phân tán |
8. Ứng dụng thực tế
- Hiệu chuẩn vòng lặp mA/V trong nhà máy
- Bảo trì hệ thống đo quá trình
- Phòng QA/QC, phòng đo lường
- Doanh nghiệp cần quản lý nhiều thiết bị đo
9. Chu kỳ hiệu chuẩn khuyến nghị
Chu kỳ phổ biến: 6 tháng hoặc 12 tháng, tùy:
- Tần suất sử dụng
- Môi trường làm việc
- Yêu cầu chất lượng nội bộ
10. Năng lực hiệu chuẩn của Techmaster
Techmaster cung cấp dịch vụ hiệu chuẩn với:
- Phòng hiệu chuẩn đạt ISO/IEC 17025
- Chuẩn tham chiếu truy xuất rõ ràng
- Đội ngũ kỹ sư đo lường giàu kinh nghiệm
- Chứng chỉ hiệu chuẩn đầy đủ, rõ ràng
- Hỗ trợ tư vấn kỹ thuật và chu kỳ hiệu chuẩn phù hợp
Techmaster cam kết mang đến giải pháp hiệu chuẩn chính xác, tin cậy và phù hợp với yêu cầu audit của doanh nghiệp.
11. Câu hỏi thường gặp (FAQ)
Máy hiệu chuẩn ghi dữ liệu có cần hiệu chuẩn không? Có. Đây là thiết bị chuẩn làm việc nên cần hiệu chuẩn định kỳ.
Có thể dùng thay cho máy hiệu chuẩn thường không? Có, và còn vượt trội hơn ở khả năng quản lý dữ liệu.
Dữ liệu hiệu chuẩn được lưu bao lâu? Tùy dung lượng thiết bị và phương thức lưu trữ, thường nhiều năm.
Kết Luận
Đầu tư vào máy hiệu chuẩn đa năng ghi dữ liệu và thực hiện hiệu chuẩn chúng định kỳ không chỉ là yêu cầu kỹ thuật mà còn là chiến lược tối ưu hóa chi phí. Nó đảm bảo mọi phép đo trong nhà máy của bạn đều có thể truy nguyên và đáng tin cậy.
