Trong sản xuất điện tử, một sự cố xả tĩnh điện (ESD) nhỏ cũng có thể gây hỏng hóc linh kiện nghiêm trọng. Để ngăn chặn điều này, việc duy trì độ chính xác cho bộ thiết bị đo điện trở bề mặt (Surface Resistance Test Kit) là bắt buộc. Nếu thiết bị sai số, hệ thống kiểm soát ESD của bạn sẽ vô tác dụng.
Bài viết này sẽ hướng dẫn chi tiết quy trình hiệu chuẩn máy đo điện trở bề mặt theo chuẩn ANSI/ESD S20.20 và những lưu ý quan trọng để sở hữu chứng chỉ hiệu chuẩn liên kết chuẩn NIST.
Trước khi đi sâu vào quy trình hiệu chuẩn, hãy xác định rõ các thành phần của bộ thiết bị. Nhiều người dùng lầm tưởng rằng họ chỉ cần gửi một chiếc “đồng hồ đo” đến phòng Lab. Thực tế, đây là hệ thống chính xác gồm bốn thành phần thiết yếu. Trái tim bộ máy là Megohmmeter kỹ thuật số điện trở cao.
Thiết bị này phải đo được dải rộng từ $10^3 \Omega$ đến $10^{12} \Omega$. Máy cần tự động chuyển đổi điện áp thử nghiệm chính xác. Cụ thể là 10V cho bề mặt dẫn điện. Máy dùng 100V cho vật liệu tiêu tán tĩnh điện.
Các bộ thiết bị tiêu chuẩn bao gồm hai điện cực quả nặng 5lb (2.27 kg). Các đầu dò này được thiết kế để mô phỏng áp lực tiếp xúc nhất quán trên thảm ESD, sàn nhà và mặt bàn. Các tấm cao su dẫn điện dưới các quả nặng này dễ bị cứng lại hoặc nhiễm bẩn theo thời gian, điều này có thể làm sai lệch kết quả đo của bạn một cách nghiêm trọng.
Ở dải điện trở cao ($> 10^9 \Omega$), nhiễu điện từ môi trường có thể gây ra sự biến động. Dây đo bọc kim đảm bảo rằng dòng điện được đo thực sự đi qua vật liệu, chứ không phải đi qua không khí hay cơ thể của kỹ thuật viên.
Các model tiên tiến như các bộ của Desco tích hợp sẵn cảm biến Nhiệt độ và Độ ẩm tương đối (RH). Vì điện trở bề mặt tỷ lệ nghịch với độ ẩm, các cảm biến này phải được hiệu chuẩn cùng với mạch điện trở để đảm bảo dữ liệu ghi chép (data logging) có giá trị cho các đợt Audit.

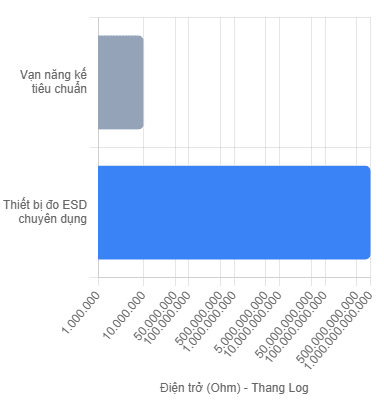

Tại sao không dùng vạn năng kế thông thường? Các máy đo chuẩn chỉ đạt ngưỡng 10 Megaohm ($10^7 \Omega$). Tiêu chuẩn ESD yêu cầu đo đến 1 Teraohm ($10^{12} \Omega$). Đó là sự khác biệt gấp 100.000 lần.

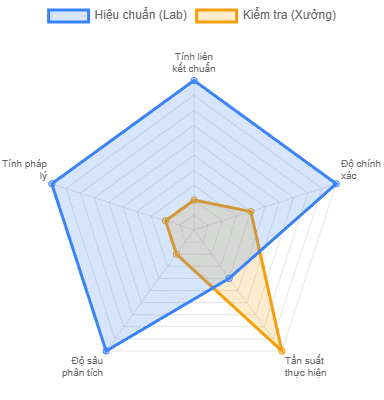

Một điểm gây nhầm lẫn phổ biến trong các đợt đánh giá ESD là sự khác biệt giữa “Kiểm chứng” và “Hiệu chuẩn”.
Kiểm chứng hàng ngày (Daily Verification): Đây là việc kiểm tra chức năng. Kỹ thuật viên sử dụng “Hộp kiểm chứng” (Verification Box) để đảm bảo máy đo vẫn hoạt động và đọc đúng các giá trị điện trở giả lập. Việc này được thực hiện ngay tại xưởng sản xuất.
Hiệu chuẩn chuyên nghiệp (Professional Calibration): Đây là một quy trình chuyên sâu tại phòng thí nghiệm. Nó bao gồm việc so sánh hiệu suất của máy đo với các thiết bị chuẩn mức Lab có độ không đảm bảo đo đã được xác định.
Tại sao điều này lại quan trọng? Kiểm chứng chứng minh công cụ vẫn hoạt động hôm nay; còn hiệu chuẩn máy đo điện trở bề mặt chuyên nghiệp cung cấp “tính liên kết chuẩn” (traceability) về mặt kỹ thuật và pháp lý cần thiết để vượt qua các kỳ Audit ISO 9001 hoặc ANSI/ESD S20.20.
Khi thực hiện hiệu chuẩn máy đo điện trở bề mặt, chúng tôi tuân thủ một quy trình nghiêm ngặt nhằm mô phỏng các kịch bản ESD thực tế trong khi vẫn duy trì độ chính xác của phòng thí nghiệm.
Theo tiêu chuẩn ESD, điện áp thử nghiệm ảnh hưởng đáng kể đến kết quả đo điện trở. Phòng Lab chuyên nghiệp sẽ xác nhận rằng máy đo chuyển đổi chính xác từ 10V sang 100V đúng thời điểm. Nếu máy đo của bạn áp mức 100V lên một bề mặt dẫn điện, nó có thể gây ra tia lửa điện hoặc đưa ra kết quả đo thấp sai lệch.
Trong thử nghiệm điện trở cao, dòng điện cực kỳ nhỏ (pico-amps). Cần có thời gian để dòng điện ổn định trên bề mặt vật liệu. Trong quá trình hiệu chuẩn, chúng tôi kiểm tra xem bộ đếm thời gian nội bộ của máy (nếu có) có đợi chính xác 15 giây trước khi chốt kết quả đo cuối cùng hay không.
Một trong những giá trị gia tăng lớn nhất của dịch vụ hiệu chuẩn chuyên nghiệp là hiệu chuẩn cả các phụ kiện đi kèm. Chỉ hiệu chuẩn máy đo mà bỏ qua bộ Kit là thiếu sót lớn. Điều này tạo lỗ hổng nghiêm trọng trong hệ thống quản lý chất lượng.
Chúng tôi kiểm tra độ cứng (durometer) của các tấm đệm điện cực. Theo thời gian, cao su có thể bị oxy hóa và cứng lại, hoặc hấp thụ dầu mỡ từ sàn nhà máy. Chúng tôi đo chính xác điện trở của từng điện cực. Việc này giúp loại bỏ sai số khi bạn kiểm tra vật liệu.
Ngay cả những dây dẫn chất lượng cao nhất cũng có thể bị đứt ngầm bên trong hoặc suy giảm lớp cách điện. Chúng tôi kiểm tra tính liên tục và độ cách điện của cáp để đảm bảo chúng không hoạt động như một “ăng-ten” thu nhiễu.
Khi một chuyên gia đánh giá yêu cầu hồ sơ hiệu chuẩn, họ tìm kiếm nhiều hơn là chỉ một tấm nhãn “Passed”. Một chứng chỉ liên kết chuẩn NIST chất lượng cao nên bao gồm:
Số liên kết chuẩn NIST (NIST Traceability Number): Bằng chứng cho thấy các thiết bị chuẩn của phòng Lab được liên kết trực tiếp với Viện Tiêu chuẩn và Công nghệ Quốc gia (Hoa Kỳ).
Dữ liệu As-Found vs. As-Left: Cho biết máy đo đã sai lệch bao nhiêu trong năm qua. Nếu dữ liệu “As-Found” nằm ngoài đặc tính kỹ thuật (out of spec), bạn có thể cần thu hồi các sản phẩm đã được kiểm tra bằng máy đo đó.
Độ không đảm bảo đo (Measurement Uncertainty): Mọi phép đo đều có sai số (ví dụ: ±2%). Một phòng Lab chuyên nghiệp sẽ tính toán “Ngân sách độ không đảm bảo đo” để đưa ra mức độ tin cậy (thường là $k=2$ hoặc 95%).
Chứng nhận ISO 17025: Sử dụng phòng Lab đạt chuẩn ISO 17025 để hiệu chuẩn máy đo điện trở bề mặt mang lại mức độ công nhận quốc tế cao nhất.
Kiểm soát tĩnh điện là nền tảng của sản xuất điện tử hiện đại. Sử dụng máy đo sai số khiến doanh nghiệp dễ trượt Audit. Bạn cũng đối mặt rủi ro thu hồi sản phẩm và mất uy tín. Đầu tư hiệu chuẩn máy đo điện trở bề mặt là lựa chọn thông minh. Dịch vụ chuẩn NIST đảm bảo mọi phép đo luôn chính xác. Phụ kiện hoạt động tốt giúp nhà máy tuân thủ ANSI/ESD S20.20.
Sử dụng máy đo sai số khiến bạn dễ trượt Audit và phải thu hồi sản phẩm. Hãy đảm bảo nhà máy của bạn tuân thủ tuyệt đối tiêu chuẩn ANSI/ESD S20.20.
Infographic được tạo cho mục đích giáo dục về Hiệu chuẩn máy đo điện trở bề mặt.
Dựa trên dữ liệu hướng dẫn kỹ thuật chuyên ngành.
